通讯产品外壳注塑成型模具结构设计

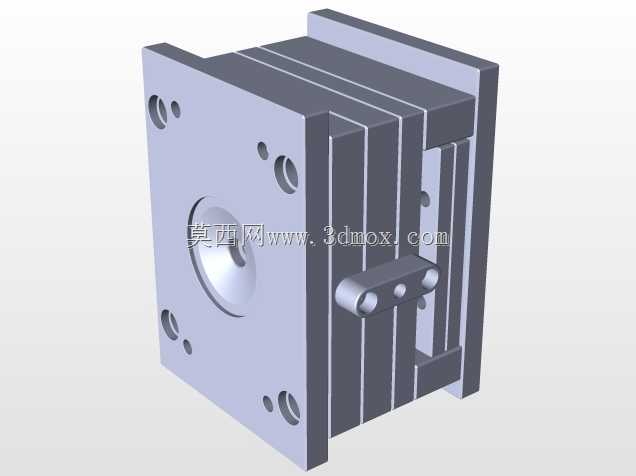

　　这套模具结构针对小型通讯类塑料壳体的批量注塑生产设计，核心服务于消费电子领域通讯终端配件的成型加工场景，在实际产线中适配卧式注塑机的安装接口，可直接完成装夹调试后投入连续生产。从结构布局来看，采用了典型的两板模模架架构，定模侧预留了与注塑机射嘴对位的主流道衬套安装位，衬套周边均匀分布的沉头孔用于模具与注塑机定模板的锁固，保证射胶过程中流道对接的同轴度，避免溢料问题出现。动模侧设置了多组平行的支撑板结构，板件之间通过精密销钉定位，配合四角的导柱导套组件完成合模过程的精准导向，导柱采用标准台阶式结构，与导套的配合间隙控制在0.02mm以内，既保证合模过程的顺滑无卡滞，又能避免长期开合模过程中出现的型腔错位问题，保障成型塑件的尺寸一致性。

　　成型型腔部分直接加工在定模板与动模板的贴合面上，型腔轮廓完全匹配目标通讯壳体的外形结构，侧面预留的滑块抽芯机构对应壳体侧壁的卡扣与侧孔特征，抽芯滑块采用斜导柱驱动结构，合模状态下滑块通过锁紧块压紧，承受射胶过程中塑料熔体的侧向压力，避免滑块后退导致的塑件飞边缺陷；开模过程中斜导柱随定模侧移动，带动滑块完成侧向抽芯动作，抽芯行程经过精准核算，刚好脱出塑件侧壁的倒扣特征，不会出现抽芯不足导致的脱模卡滞，也不会因行程过大造成模具结构尺寸冗余。冷却回路采用多层并联布局，在定模型腔板与动模型芯内部都加工了直通式冷却水道，水道距离型腔壁的距离保持在15-20mm区间，水道间距均匀设置，保证成型过程中整个型腔区域的温度均匀性，避免塑件因冷却不均出现的翘曲、缩痕缺陷，缩短单件成型的冷却周期，提升整体生产效率。

　　模具的顶出结构设置在动模侧的支撑板之间，采用顶针与顶块结合的顶出方式，顶针分布在塑件的加强筋、柱位等包紧力较大的区域，顶块对应塑件的边缘平整位置，顶出过程中顶针板带动所有顶出元件同步动作，顶出行程经过校核，保证塑件完全脱离型芯表面后顶出动作停止，不会出现顶出行程过大导致的塑件顶白、顶穿问题。模具的整体安装边界充分考虑了常规120吨级卧式注塑机的拉杆间距参数，模具外形的长宽尺寸控制在拉杆间距的允许范围内，模具总厚度适配注塑机的最大最小模厚要求，无需额外加装垫板即可完成装夹；模具的定位圈采用标准100mm直径规格，可直接与注塑机定模板的定位孔配合，快速完成模具与射嘴的中心对位，减少现场装模的调试时间。在实际生产应用中，这套模具可适配PP、ABS等常用通讯壳体塑料原料的成型工艺，成型周期可控制在25秒以内，成型后的塑件尺寸精度可达到MT5级标准，满足通讯类产品的装配公差要求，无需大量后续修边、打磨工序即可直接进入下游装配环节。模具的所有板件都采用标准模架改制加工，大部分零部件为标准件，后期维护过程中易损件可直接采购替换，降低产线的维护成本与停机时间。
