工业导向式滑轮支撑固定支座结构设计

项目分类:通用五金配件 发布时间:2022-07-30 ID:689651

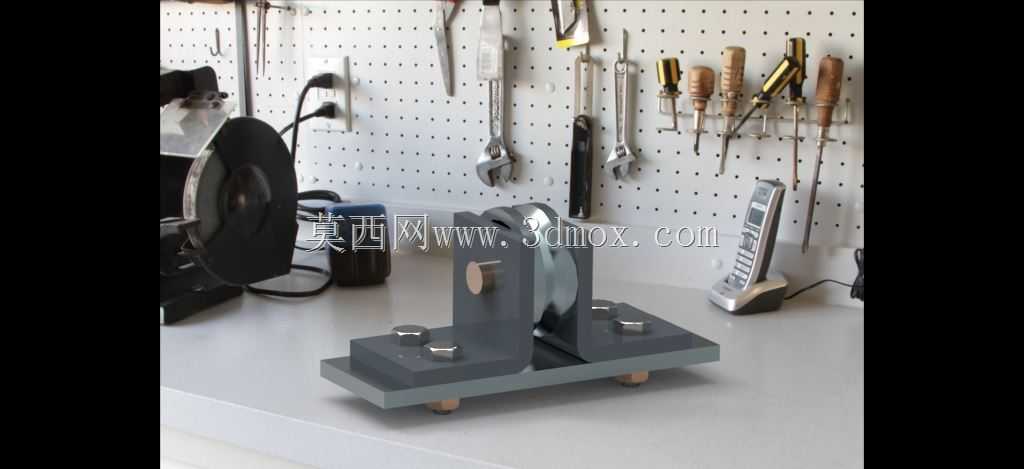

  • 工业导向式滑轮支撑固定支座结构设计

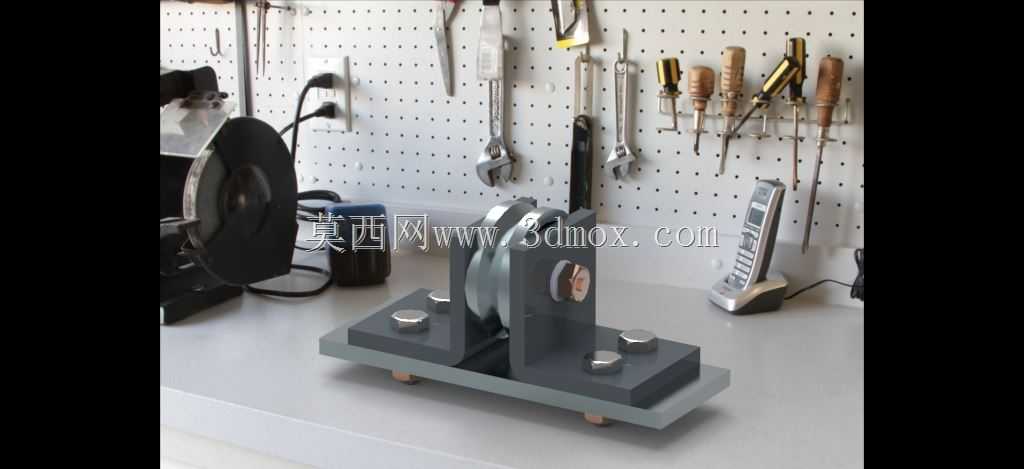

  • 工业导向式滑轮支撑固定支座结构设计

  该结构件主要应用于轻载输送线、小型工装导向机构、实验室测试设备的走线/走料导向场景,也可作为小型移动设备的辅助轮支撑单元使用,核心作用是为圆柱类滚动件提供稳定的回转支撑,同时通过自身的安装基准面完成与设备机架的刚性连接,避免滚动件运行过程中出现偏摆、窜动问题。从功能特性来看,该支座采用双侧立板夹持滚动轮的结构形式,轮体与立板之间通过销轴实现回转配合,销轴与立板的配合段可根据实际载荷选择间隙配合或过渡配合,轻载场景下直接采用光轴穿接即可满足使用要求,重载场景可在立板对应位置加装铜套或微型轴承,降低轮体转动过程中的摩擦阻力。底座部分采用平板式结构,四个角点位置设置沉头安装孔,可通过内六角螺栓直接固定在设备安装面或型材机架上,

  沉孔设计能够保证螺栓头部不突出底座表面,避免与周边运动部件产生干涉,底座下方预留的三个支撑凸台,可在安装时配合调整垫片调整支座整体水平度,抵消安装面的平面度误差,保证轮体的回转轴线与设计基准保持平行。设计过程中优先考虑了加工工艺性,双侧立板与底座采用分体加工后拼接的形式,无需复杂的一体铸造成型,普通铣床即可完成所有零件的平面加工,立板与底座的连接采用两个圆柱销定位加螺栓锁紧的形式,既保证了装配精度,也方便后期轮体磨损后的拆卸更换。轮体的槽型根据常用的导向需求设计为圆弧凹槽,适配直径6-10mm的圆钢导轨、尼龙绳或细钢丝绳,轮体边缘做了小倒角处理,避免绳索或导轨进出轮槽时被锐边切割磨损。从安装边界来看,

  该支座整体宽度控制在80mm以内,底座长度不超过120mm,总高度从安装面到轮体顶端约70mm,安装孔的孔距按照常用的铝型材安装间距设置,可直接适配2020、3030系列工业铝型材的安装孔位,无需额外加工转接板。立板的厚度根据载荷需求设置为8mm,能够承受单轮50kg以内的径向载荷,轮体与立板之间预留0.5mm的轴向间隙,避免加工误差导致轮体被两侧立板卡死,销轴的端部采用卡簧限位,防止设备运行过程中销轴轴向窜动脱出。实际应用中,该结构可根据使用场景更换不同材质的轮体,输送场景采用尼龙轮降低运行噪音,重载导向场景采用钢制轮提升耐磨性能,走线场景可采用包胶轮避免划伤线缆外层。支座的所有棱角位置均做了R2的圆角处理,

  既避免加工和装配过程中锐边划伤操作人员,也能够减少应力集中,提升结构的抗疲劳性能。在装配调试环节,可先将轮体与一侧立板预装,再穿入销轴完成另一侧立板的固定,最后整体锁紧到底座上,装配过程无需专用工装,普通内六角扳手即可完成全部操作。该结构的设计冗余量充足,若应用场景有更高的载荷需求,可在不改变安装孔位的前提下,适当增加立板厚度和轮体轴径,直接替换对应零件即可完成升级,无需重新设计整个支座结构,具备较好的通用性和改装拓展空间。
