这款滑轮支撑结构常应用在轻载输送线、小型起重导向工位、线缆牵引排布场景中,核心作用是为转动轮体提供稳定的安装基准,同时约束轮体的轴向与径向窜动,保证轮体转动过程中不会出现偏摆、脱轨的问题。从实际使用场景来看,这类结构不需要承受大吨位的冲击载荷,更多是承担导向、张紧、滑动支撑的功能,比如车间内小型物料滑轨的端部导向轮安装、自动化设备上同步带的张紧轮固定、线缆敷设过程中的转向支撑位,都能看到同类型结构的应用。

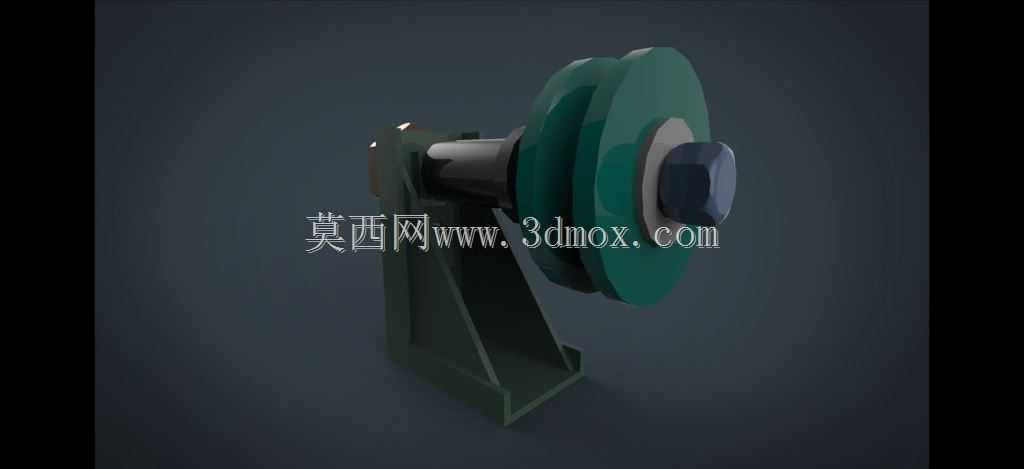

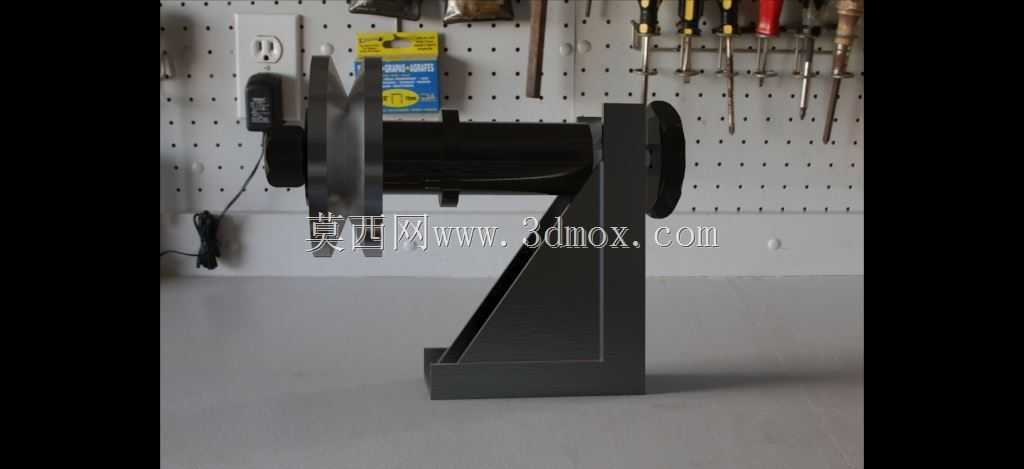

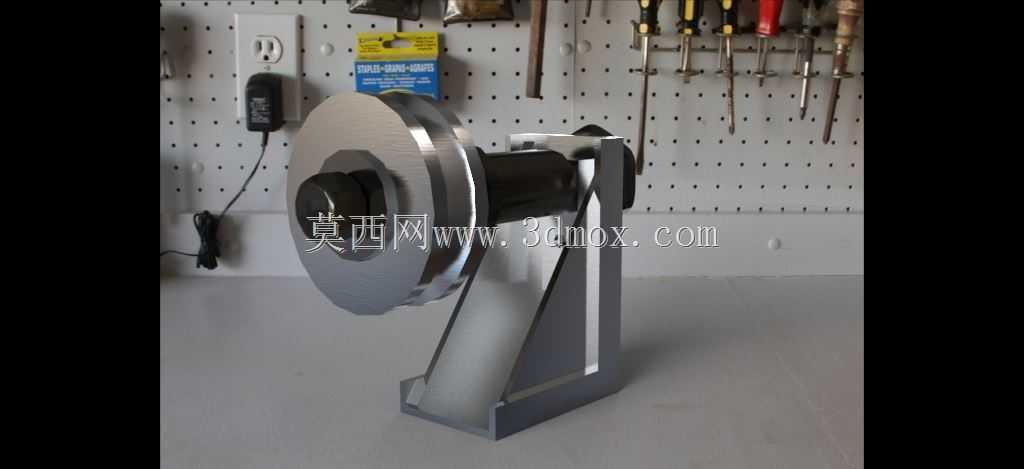

从功能特性上拆解,整个结构分为轮体、支撑立架、安装底座三个核心部分。轮体采用中部内凹的槽型结构,槽面做了圆弧过渡处理,能够适配圆钢导轨、尼龙绳、钢丝绳、同步带等多种传动或导向介质,轮体两侧的凸缘可以有效防止导向介质从轮槽中滑脱,轮体中心预留了轴承安装位,可配合标准深沟球轴承实现低阻力转动,转动过程中摩擦阻力小,不会出现卡滞、异响的问题。支撑立架采用L型折弯加三角加强筋的结构形式,立板垂直固定在底座上,三角筋分别连接立板侧面与底座上表面,这种结构能够在不额外增加整体重量的前提下,大幅提升立架的抗侧弯刚度,避免轮体受侧向力时立板出现变形倾斜。底座部分为平板式结构,预留了两个对称的安装通孔,可以通过螺栓直接固定在设备机架、工作台面或者预制的安装基面上,安装孔的位置做了沉头处理,螺栓安装后头部不会突出底座表面,保证底座与安装面完全贴合,不会出现安装间隙导致的整体晃动。
设计思路上优先考虑了加工工艺性与装配便捷性,所有板材件都可以通过激光切割、折弯、焊接的常规钣金工艺完成加工,不需要定制特殊刀具或者复杂的工装夹具,焊接位置都做了焊缝预留,焊后打磨平整即可进行表面处理,整体加工成本低,适合小批量加工制作。轮体与立架的连接采用轴肩加锁紧螺母的固定方式,转轴穿过立板与轮体中心的轴承内圈,端部用螺母锁紧,既可以限制转轴的轴向窜动,后期维护时也只需要松开螺母就能快速拆下轮体更换轴承或者维护轮槽,不需要整体拆卸整个支架,大幅降低了后期维护的时间成本。
从安装边界尺寸来看,整体结构的底座长度控制在120mm以内,宽度在80mm左右,立架高度从底座底面到轮体顶端的总高度不超过150mm,轮体直径为100mm,轮槽宽度为15mm,能够适配直径12mm以内的导向介质,安装时需要预留的操作空间较小,两个安装孔的中心距为90mm,适配常规的M8或者M10安装螺栓,安装基面只需要保证平面度在0.2mm以内即可,不需要额外做精加工处理。实际安装时需要注意,轮体的槽面中心需要与导向介质的运动方向保持平行,偏差角度不能超过2度,否则会导致导向介质与轮槽侧壁产生额外摩擦,加速轮体磨损,同时也会增大转动阻力。如果是用在同步带张紧的场景中,安装时可以通过在底座与安装面之间增加调整垫片的方式,微调轮体的前后位置,实现同步带张紧力的调整,不需要额外设计张紧调节结构,进一步简化了整体结构。
在材料选择上,支撑立架与底座可以选用Q235普通碳素结构钢,焊后做喷塑或者镀锌处理,能够满足常规车间环境下的防锈要求,如果是用在潮湿或者有腐蚀的场景中,也可以更换为304不锈钢板材加工,轮体部分可以选用45号钢加工后表面淬火,提升轮槽的耐磨性能,轻载场景下也可以选用尼龙或者POM材质加工轮体,能够降低转动过程中的噪音,同时不会划伤导向介质表面。整个结构没有复杂的曲面特征,三维建模过程中只需要按照钣金加工的工艺要求预留折弯系数、焊缝间隙即可,所有配合尺寸都采用标准公差等级,不需要做高精度的定制加工,普通的机加工车间都能完成制作,适配性非常强。
