锥座式可调线缆夹持固定支架结构

项目分类:通用五金配件 发布时间:2022-07-30 ID:689653
  • 锥座式可调线缆夹持固定支架结构
  • 锥座式可调线缆夹持固定支架结构
  • 锥座式可调线缆夹持固定支架结构

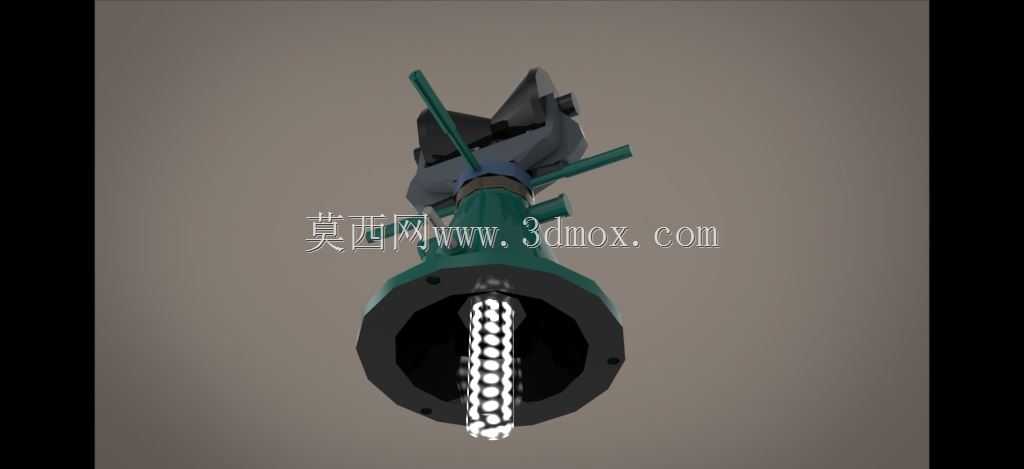

  做车间布线、小型设备外设走线固定的时候,经常会遇到线缆需要临时支撑、调整走向同时还要保证夹持稳固不滑脱的需求,这款锥座式夹持支架就是针对这类场景设计的实用结构。从实际使用场景来看,它既可以用在小型通讯设备的外接天线、馈线走线固定,也能适配车间内轻型气动管路、传感线缆的临时架高支撑,甚至在小型实验台架搭建时,还能作为细杆类零件的临时夹持工装使用,适配场景覆盖了弱电布线、小型设备装配、实验工装搭建多个领域。

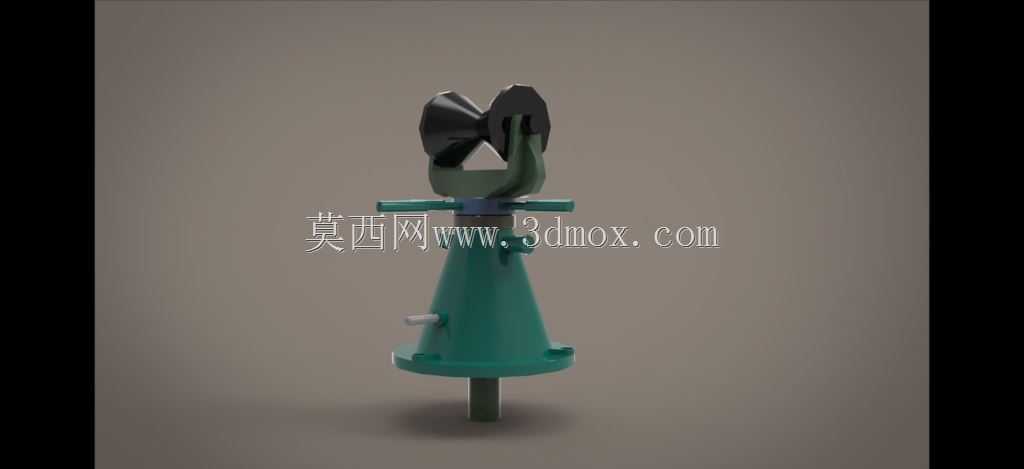

  整个支架的结构采用下宽上窄的锥台基座设计,底部伸出的圆柱定位段可以直接插入工作台面、设备机架预设的安装孔内,不需要额外做复杂的法兰固定,安装时只需要将定位段插入对应孔径的安装孔,拧紧基座侧面的侧向紧定螺钉就能完成锁止,安装边界的适配性很强,只要安装孔直径和底部定位段匹配,不管是铝型材机架的预置孔、木质工作台的钻孔还是薄钢板的冲孔都能完成固定,基座底部的三个凸缘可以在安装时贴合安装面,避免支架受侧向力时发生偏转,提升整体安装后的稳定性。

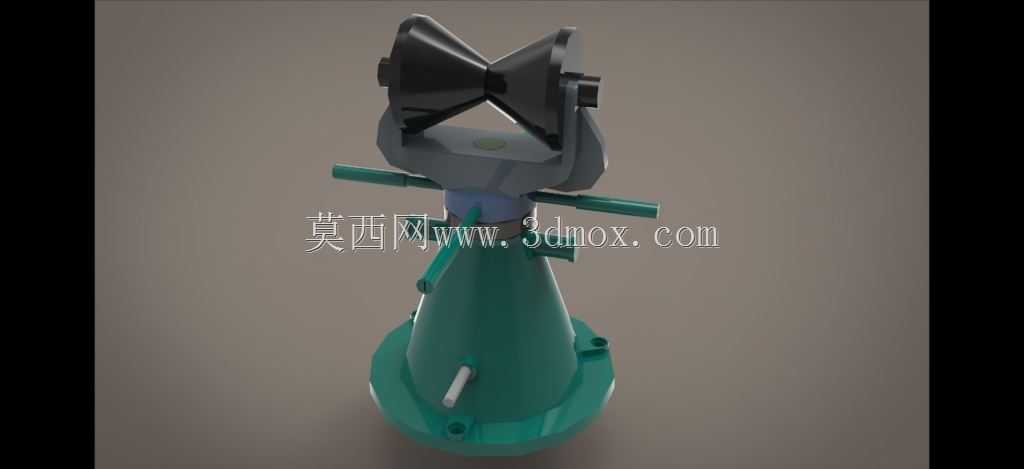

  上部的夹持机构采用开合式夹爪设计,夹爪的铰接点设置在锥台基座的顶端,夹爪内侧做了圆弧型的夹持面,能够适配圆形截面的线缆、细杆类零件,夹持时接触面为线接触向面接触过渡,不会因为夹持力过大夹伤线缆外皮或者细杆表面,夹爪的开合通过锥台内部的顶杆结构控制,当需要调整夹持直径时,只需要松开侧面的紧定螺钉,上下调整内部顶杆的位置,就能带动夹爪张开或者收拢,适配不同直径的被夹持件,调整到合适的夹持力度后重新拧紧紧定螺钉就能锁死位置,不需要额外配备扳手等工具,徒手就能完成调整操作,在现场布线、临时工装调整时效率很高。

  设计这款结构的时候,首先考虑的是现场使用的便捷性,没有采用复杂的螺纹旋拧夹持结构,而是利用锥面顶推的原理实现夹爪的开合,零件数量少,装配难度低,后期维护时只需要定期清理夹爪铰接处的灰尘、杂物就能保证开合顺畅,不需要做特殊的润滑维护。整个结构的受力路径也做了优化,被夹持件的重量通过夹爪传递到锥台基座,再通过底部的定位段和侧面紧定螺钉分散到安装基体上,侧向受力时锥台的斜面结构可以分散部分弯矩,避免应力集中在铰接点位置,提升整体的承载能力,常规使用场景下可以承载直径3-12mm的线缆或者细杆,承载重量不超过2kg完全不会出现变形或者滑脱的问题。

  从安装尺寸来看,锥台基座的最大外径控制在50mm以内,整体高度不超过120mm,不会占用过多的安装空间,在密集布线的场景下也能并排安装多个支架,不会出现空间干涉的问题,夹爪完全张开时的最大宽度不超过40mm,收拢后最小夹持直径可以到2mm,适配的被夹持件尺寸范围覆盖了大多数轻型线缆、细杆的尺寸需求。另外整个结构没有突出的尖锐棱角,所有边角都做了倒圆角处理,在现场安装调整时不会划伤操作人员的手部,也不会刮蹭到相邻的线缆外皮,使用安全性有足够保障。

  在实际建模过程中,各个配合面的公差也做了合理设置,夹爪和顶杆的配合面采用间隙配合,保证顶杆上下移动时不会出现卡滞,底部定位段和安装孔的配合采用过渡配合,既保证安装时的便捷性,又能避免安装后出现晃动,侧面紧定螺钉的螺纹孔做了足够的深度,保证螺钉锁止时的接触长度足够,不会因为多次调整出现螺纹滑牙的问题。夹爪的铰接轴采用过盈配合压入基座的铰接孔内,不需要额外做轴向固定,减少零件数量的同时也保证了铰接的可靠性,长期开合使用也不会出现铰接轴脱出的问题。
