双钩串联复合拉伸弹簧结构设计

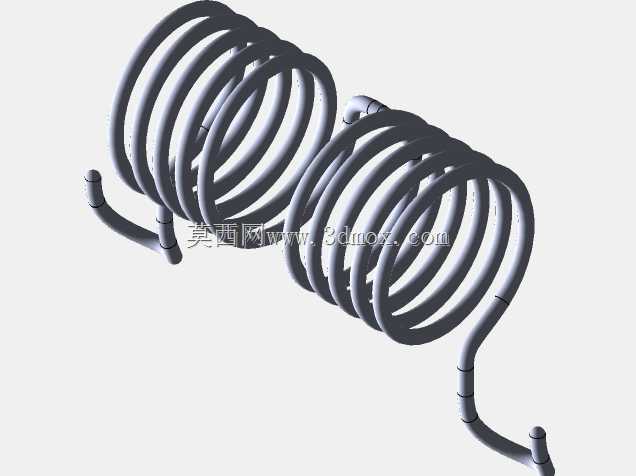

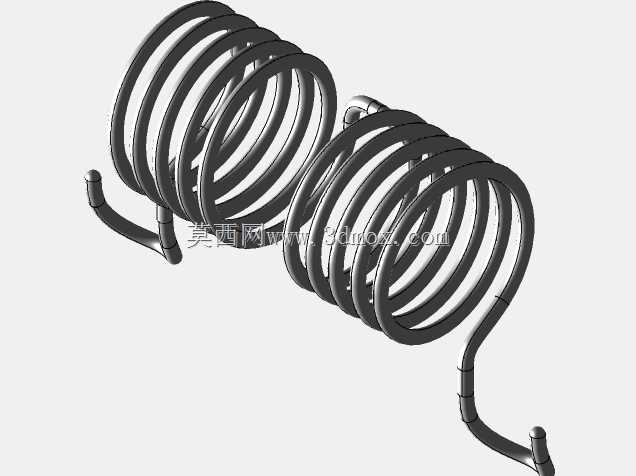

　　这款双钩串联式复合拉伸弹簧，属于弹性储能与复位机构中较为特殊的一类结构，和常规单段圆柱螺旋拉簧不同，它将两段独立的螺旋簧体通过中间过渡弯段衔接为一体，两端再延伸出挂钩，整体在受拉时可以同时利用两段簧圈的变形能力，在有限的直线安装空间里获得更长的有效行程与更平缓的刚度曲线。

　　从实际设备用途来看，这类弹簧常见于需要双侧挂接、且要求拉力分步释放的场合。比如通讯布线机具里的张力保持机构、小型夹持器具的回弹组件、门窗或盖板的平衡悬挂结构，以及一些手动工具、健身器材、灯具吊架中，都可能用到这种双段串联拉簧。它的核心作用不是承受大冲击载荷，而是在两个挂点之间提供持续、可控的回缩力：当外力拉动两端挂钩时，两段螺旋部分同步伸长，线材发生扭转弹性变形；外力撤除后，簧圈带动挂钩回到初始位置，从而实现复位、张紧、缓冲或恒力保持。

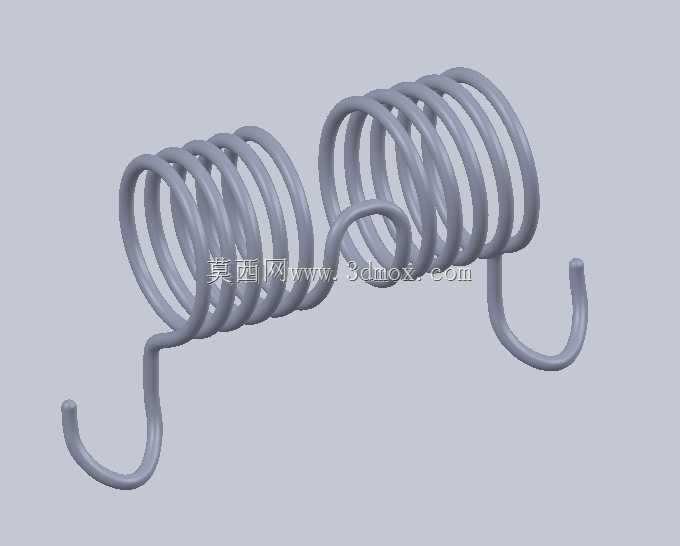

　　结构设计上，最关键的是簧圈部分与挂钩部分的过渡。螺旋段由等直径弹簧钢丝绕制而成，圈与圈之间在自由状态下基本并紧，这也是拉伸弹簧与压缩弹簧的明显区别——拉簧通常需要预紧，初始圈间接触可以减少工作时的间隙冲击。两端挂钩并非简单折弯，而是从簧体端部自然延伸出弯弧，再形成开口钩形，钩部圆弧半径需要兼顾挂装便利性和应力集中控制。中间连接段则把两段螺旋簧的端圈通过平滑曲线连在一起，避免出现锐角折点；如果过渡处曲率过小，反复拉伸时容易在弯点内侧产生高应力，进而导致早期断裂。

　　从建模思路看，这类零件不能只靠普通螺旋线扫描完成。螺旋簧体可以用可变或恒定节距的螺旋路径定义，而两端挂钩和中间过渡弯段需要借助样条曲线与三维草图衔接，使钢丝中心线在空间中连续顺滑，再沿整条路径扫描出圆形截面。这样得到的模型能够真实反映钢丝走向，也便于检查钩部与簧圈之间是否存在干涉、挂钩开口方向是否满足装配要求。对于工程分析而言，连续中心线还有利于后续导入仿真环境，划分梁单元或实体单元，评估拉伸载荷下的应力分布与疲劳寿命。

　　外形尺寸与安装边界需要围绕几个关键点确定。首先是簧体外径，它决定弹簧在安装腔内的径向空间；两段簧圈虽然同轴趋势明显，但中间过渡弯会使局部轮廓向外扩张，因此布置时不能只按圆柱外径预留空间，还要给过渡段留出避让位置。其次是自由长度，即两端挂钩内侧参考点之间的未受力距离，它直接影响安装预拉力。挂钩的开口宽度、钩部内径和弯曲角度则要与所配合的销轴、挂柱或槽口匹配：钩径过小会造成装配困难，过大则工作时容易脱钩；开口方向若与受力方向不一致，还会产生附加弯矩，使弹簧侧向偏摆。

　　受力特性方面，两段螺旋簧串联后，整体刚度低于同参数单段弹簧，而变形量近似叠加。设计时可以通过调整钢丝直径、簧圈中径、有效圈数和两段长度比例，来获得不同的拉力—位移关系。钢丝直径增大，刚度显著上升；簧圈中径增大，刚度下降；有效圈数增加，伸长能力增强。端部挂钩属于应力较高区域，通常要控制弯曲半径不小于钢丝直径的两倍，并在必要时进行强化处理或圆滑过渡，以降低断裂风险。

　　在装配状态下，弹簧两端挂钩应尽量保持受力中心线与两段簧体轴线接近一致，避免斜拉。若挂点存在横向错位，中间过渡段会承受额外扭转，簧圈也可能出现并圈磨损或异常噪声。对于需要长期保持张紧的机构，还应考虑弹簧工作行程不要接近极限伸长量，通常让常用载荷落在弹性线性区间内，从而保证回复力稳定、松弛量可控。

　　从结构工程师角度看，这种复合弹簧的价值在于用一根连续钢丝实现了双段弹性变形与双侧挂接，减少了额外连接件，也让机构更加紧凑。三维建模时重点不在外形复杂，而在路径连续、过渡自然、挂钩方向准确，并把安装空间、钩部配合和刚度需求同步纳入设计校核。
