日产汽车金属车标立体结构造型

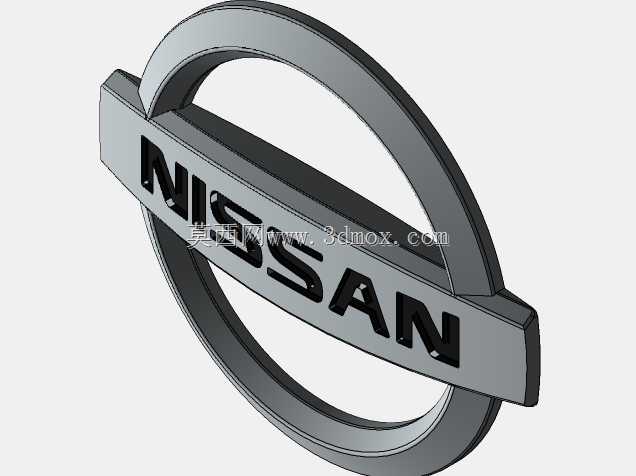

　　这套车标三维结构围绕整车外饰标识的装配需求展开，环形外圈与横向字牌采用一体化视觉逻辑搭建，建模阶段先锁定前脸格栅、尾门、轮毂中心盖三类常见安装位的边界约束，再反向推导标识自身的厚度、拔模斜度与背面贴合基准。环形外圈做等宽圆弧过渡，截面保留均匀壁厚，边缘设置小R角，既避免注塑或金属冲压工序出现应力集中，也让整车漆面贴合后不会形成突兀锐边；横向字牌贯穿圆环中心，字牌上下平面与圆环中段相切对齐，NISSAN字母采用下沉浮雕结构，字符笔画深度统一，笔画根部预留圆角，方便后续镀铬、喷漆或者亚克力透光工艺做分层处理。

　　从实际装车场景来看，前格栅位置的车标背面需要预留卡扣柱与3M胶贴合平面，卡扣柱的间距要对应格栅安装孔位，柱根增加加强筋，避免车辆行驶振动中出现标体松动；尾门车标则偏向薄型化设计，整体厚度控制在数毫米级，背面随尾门曲面做微弧度适配，保证胶层完全贴合不翘边；轮毂中心盖使用的小尺寸车标，外圈直径要匹配轮毂中心孔，背面设计环形卡爪，拆装时可以直接卡入轮毂盖基座。建模过程中把字牌与圆环的相交位置做实体合并，字符与字牌基底合并为单一实体，不存在零厚度面或者开口缝隙，后续导出STEP格式用于模具开模、激光切割或者3D打印样件时，不会出现面丢失问题。

　　外观层面，金属质感的渲染效果对应实际量产的镀铬工艺，圆环外表面做高亮抛光面，字牌正面可以做哑光或者高亮两种工艺区分，字符凹槽内可填充黑色烤漆，形成强视觉反差，和日产原厂标识的视觉识别特征保持一致。结构校核阶段重点检查圆环的圆弧曲率连续性，整个外圆环为整圆对称结构，横向字牌沿圆环水平中心线贯穿，左右伸出圆环的长度对称，字牌两端做斜切收边，没有多余突出结构，既降低风阻干扰，也避免洗车过程中毛刷勾挂。

　　针对不同工艺的生产适配，若采用ABS注塑工艺，模型整体壁厚保持均匀，字符凸起高度控制在合理范围，背面预留注塑顶针位置与浇口避让区域；若采用锌合金压铸工艺，则适当加大根部圆角，保证金属液充型顺畅；若用于亚克力发光车标，可在字牌字符下方拆分出透光层结构，预留LED灯带的安装槽与走线空间，圆环内部也可预留匀光板安装位。安装边界方面，车标整体外轮廓的最大尺寸为圆环外径，横向字牌两端的总宽度略大于圆环直径，设计安装孔位时以圆环中心为定位基准，保证装车后标识水平居中，不会出现偏移歪斜。整套模型的几何特征完整还原品牌标识的识别性，同时兼顾外饰件量产加工、装配固定、后期工艺处理的全流程工程需求，结构无冗余特征，各部位过渡顺滑，可直接用于汽车外饰改装、展车道具制作、车标配件开模等场景。
