57法兰式两相混合步进电机结构

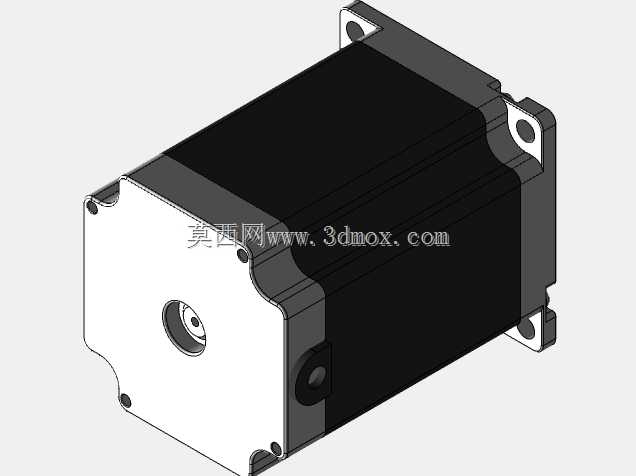

　　这款57规格两相混合式步进执行件，是中小型自动化设备里最常见的开环动力单元，整套三维结构完整还原了量产实物的全部装配边界：前端采用标准NEMA23方形安装法兰，法兰四角预留沉头安装过孔，孔位跨距、法兰端面到输出轴轴肩的轴向尺寸完全贴合市面通用57步进电机的安装互换标准，输出轴为带扁位的D型轴，轴径、轴伸长度、扁位铣削深度都按照通用配套同步轮、联轴器的夹持尺寸做了还原，后端集成方形端盖与出线侧结构，机身主体为叠压定子铁芯外包的方形壳体，壳体侧面预留安装基准面，整机轴向长度对应大扭矩长机身版本，适配需要低速大输出转矩的直驱场景。

　　从实际设备落地的场景来看，这类电机几乎覆盖了中小功率自动化产线的所有直线、回转进给工位：桌面型数控雕刻机的XYZ三轴进给，用它搭配滚珠丝杠或者同步带轮，靠步进脉冲的角位移特性实现开环位置控制，不需要额外加装位置反馈元件就能完成0.9度或者1.8度的整步、细分驱动走位；3D打印设备的挤出机、运动轴传动，非标自动化工位里的皮带输送线分度挡停、转盘工位的角度回转、点胶机螺杆泵的定量送料、小型包装设备的拉膜牵引、飞剪机构的定长送料，都会选用这个规格的步进电机——相比同法兰尺寸的伺服电机，它的成本更低、低速段转矩输出平稳，没有低速抖动问题，配合细分驱动器可以在零速状态下保持额定 holding torque，牢牢锁止负载位置，不会因为外力拖拽出现走位偏移。

　　建模过程中首先对齐的就是安装互换性这个核心设计要求：前端法兰的安装孔做了沉孔结构，方便用户从电机侧穿入内六角螺丝，把电机固定到设备的安装立板上，法兰端面的止口凸台尺寸也做了精准还原，装配时可以直接嵌入设备安装板的定位孔里，不需要反复找正同轴度；输出轴的D型扁位是配套夹紧式联轴器的关键结构，建模时保留了扁位的轴向长度、轴端的倒角，避免装配时联轴器无法套入；机身的叠片壳体部分还原了定子冲片叠压后的方形外轮廓，没有做多余的曲面简化，后端盖的出线位置、端盖与壳体的扣合止口都按照实物装配关系拆分了独立零件，结构工程师在做整机设备布局时，可以直接把这个电机模型调入装配体，提前校验安装空间：比如电机后侧需要预留多少出线折弯空间、电机轴伸侧搭配联轴器后和丝杠支座的轴向间距是否足够、法兰安装螺丝的拧入操作空间会不会和周边钣金、型材构件发生干涉。

　　从功能特性的维度拆解，混合式步进电机结合了反应式和永磁式步进的优势，定子绕组通电后按照脉冲序列切换相序，带动带永磁体的转子做固定步距角的回转，这款长机身版本的转子叠高更大，输出转矩比短机身57电机高出近一倍，适合驱动负载惯量稍大、需要低速大扭力的工位，比如小型铣床的主轴进给、物料分拣机构的摆臂驱动；机身外壳的平直方形面也方便用户加装安装支架、固定拖链或者布线卡扣，部分场景下还可以在壳体侧面贴合温度传感器，监测电机长时间运行后的温升，避免低速长时间锁止时绕组过热。

　　做设备选型校核的时候，工程师可以直接依托这个三维模型的外轮廓尺寸做布局干涉检查：首先确认法兰安装孔的位置和设备安装板的开孔完全匹配，不需要二次改孔；其次核对输出轴的轴径和所选联轴器的夹持孔直径一致，D型扁位可以和联轴器的紧定螺丝顶紧，避免传动时出现打滑空转；再核算整机轴向长度，在设备的轴向布局里预留出电机本体、后端出线、前端联轴器的全部空间，不会出现装配后电机尾部顶到电柜内壁、前端轴伸和支座碰撞的问题。模型里也还原了电机四个安装耳的倒角、壳体边角的过渡圆角，所有和安装、装配相关的尺寸边界都没有做简化，结构设计师完成布局后可以直接导出工程图，标注安装孔位、轴伸尺寸，直接用于设备的加工件出图，不需要额外反测实物尺寸。

　　在传动系统匹配层面，这类步进电机通常配套两相步进驱动器，通过脉冲加方向的控制信号接收PLC或者运动控制卡的走位指令，选型时搭配电机的安装法兰尺寸，可以快速选配对应的同步带轮、行星减速箱：如果设备需要更大的输出转矩、更低的输出转速，可以在电机前端法兰直接叠加配套的57规格行星减速机，模型的法兰止口尺寸和减速机输入侧的安装孔完全通用，不需要额外做转接法兰；如果是做同步带传动，轴上的D型扁位可以直接夹持同步轮的紧定螺丝，传动时不会出现周向转动间隙。日常设备维护时，这个完整的装配模型也可以帮助运维人员快速理解电机的装配关系，排查安装螺丝松动、轴系联轴器打滑、布线干涉磨破线皮这类常见故障，不用反复拆解实物核对结构。
