小型螺旋弹簧阻尼减震器结构设计

　　这套减震结构主要面向小型移动设备、轻型车辆、实验台架以及需要隔振支撑的机械单元，核心作用是在外部冲击、路面起伏或设备振动传入承载部位之前，通过弹簧变形与阻尼约束共同消耗能量。实际使用中，它并不是单纯依靠弹簧把载荷“顶起来”，而是要在承载、回弹、压缩行程和侧向稳定性之间取得平衡。弹簧负责提供随位移变化的支撑力，阻尼部分则抑制弹簧反复振荡，避免设备经过一次冲击后出现连续上下晃动。

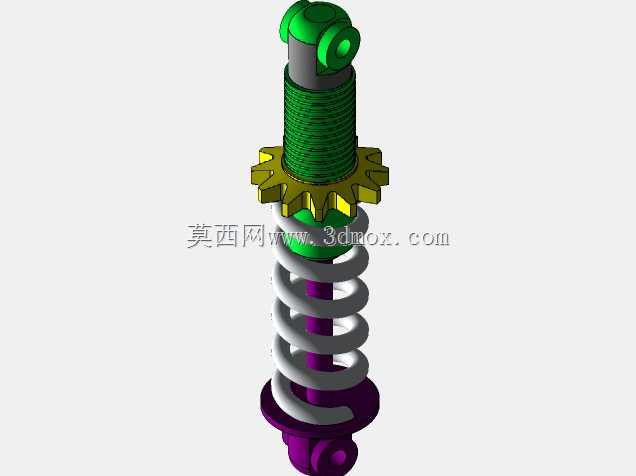

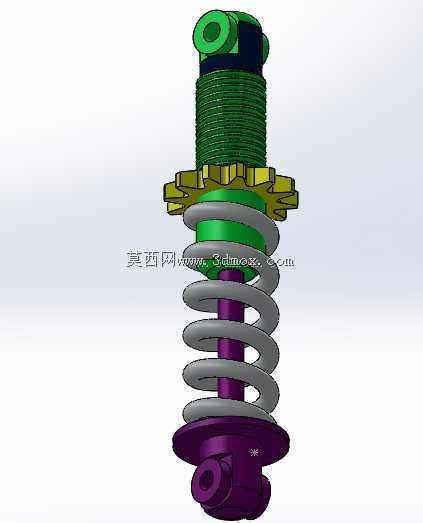

　　从结构布置看，模型采用外置螺旋弹簧包覆中心阻尼杆的形式。上端设置带连接孔的安装座，可与车架、设备支架或摆动臂配合；下端为带孔眼的连接端，用于与摇臂、轮架或固定基座铰接。中间紫色杆件构成主要传力路径，弹簧套在其外侧，受压时沿轴向收缩。弹簧上端通过绿色托盘和黄色调节齿圈限位，下端落在紫色底座托盘上，这种布置使弹簧受力路径清晰，也便于在装配时控制预压量。

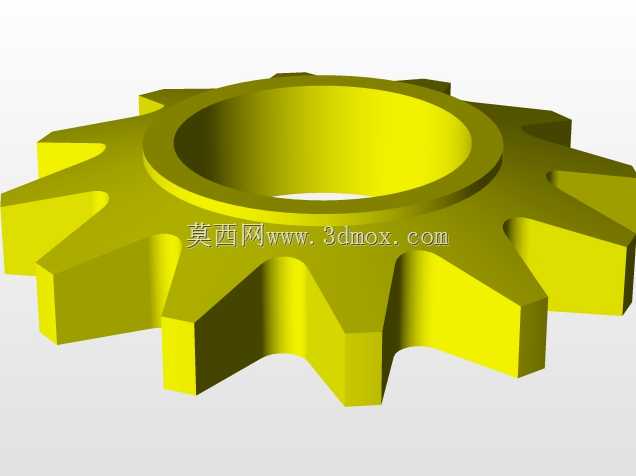

　　黄色齿圈是该结构中比较关键的调节部位。它与上部带外螺纹的筒段配合，通过旋转齿圈可以改变弹簧托盘的轴向位置，从而调整弹簧预紧力和车身或设备的静态高度。工程应用中，预压量过小会导致轻载时支撑不足、冲击初段虚位明显；预压量过大则会牺牲有效压缩行程，使硬冲击更容易直接传递到安装点。齿圈外沿的齿形结构有利于工具咬合或手动旋转，调节后可依靠相邻零件的摩擦与限位关系保持位置。

　　上端绿色连接座带有横向孔位，适合销轴连接；下端紫色孔眼同样采用铰接思路。这样的两端连接方式能够适应悬挂摆动过程中产生的小角度变化，避免减震器在车轮上下运动或设备框架变形时承受额外弯矩。需要注意的是，铰接孔的轴线方向、孔径和两端中心距决定了安装边界。选型或复刻时，应先确认整机跳动行程下减震器的最短、最长长度，再校核销轴与孔座的强度，不能只看自由状态下的外观尺寸。

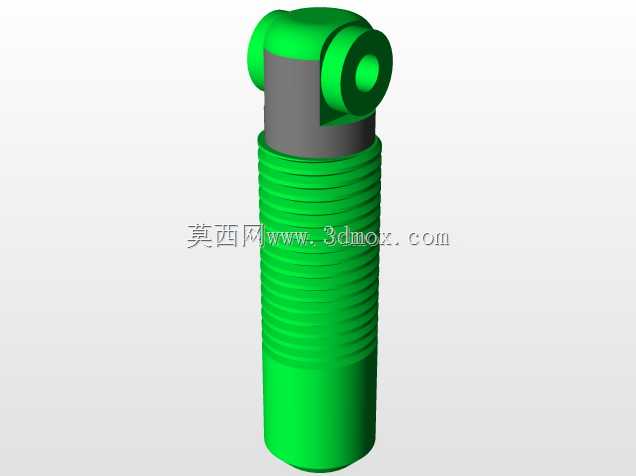

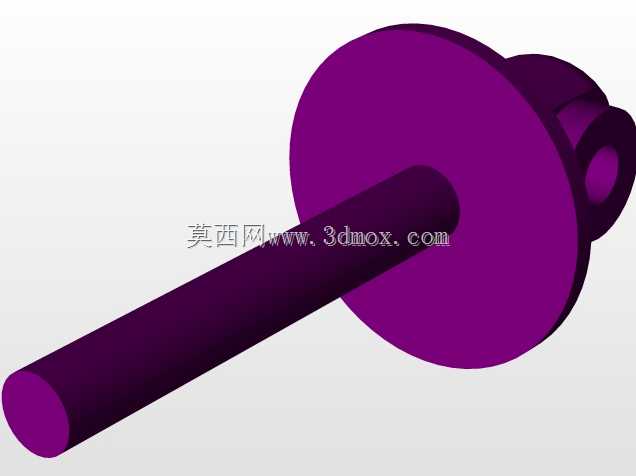

　　外形上，上部黑色螺纹筒体提供高度调节区域，绿色端盖承担连接与防护作用；中部灰色螺旋弹簧为主要弹性元件，节距和中径决定刚度特性；下部紫色底座扩大了弹簧支承面，并将载荷集中传递到下端铰接点。弹簧中径明显大于中心杆直径，既保证侧向稳定性，也为阻尼杆留出同轴运动空间。托盘边缘采用翻边或凸缘结构，可限制弹簧在压缩过程中发生过大横向滑移。

　　在设计思路上，这类减震器通常先根据承载质量和目标固有频率估算弹簧刚度，再结合允许动行程确定弹簧自由高度、有效圈数和压缩量。弹簧刚度过高，隔振效果差，小振动过滤不足；刚度过低，则容易在满载或冲击时压并，使限位部件发生刚性碰撞。阻尼力需要与弹簧刚度匹配，压缩阶段提供适当缓冲，回弹阶段控制伸展速度。若阻尼偏弱，弹簧会快速释放能量；阻尼过强，则悬挂响应迟钝，连续颠簸时容易出现行程累积。

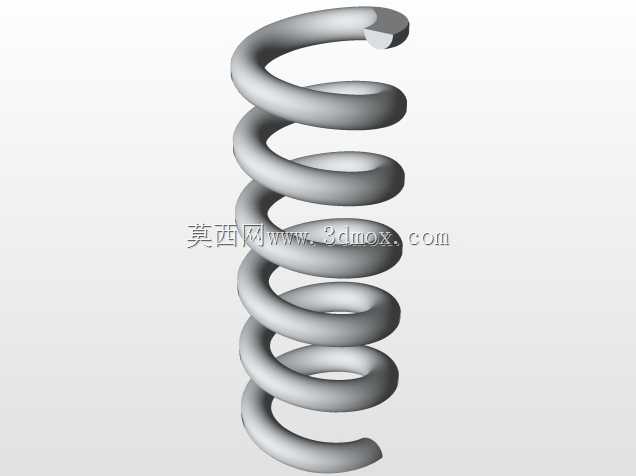

　　建模时应重点表达几个配合关系：上端连接座与螺纹筒的同轴关系、调节齿圈与外螺纹的旋合关系、弹簧两端与托盘的贴合关系、中心杆与下部孔眼的传力关系。螺旋弹簧不能只按外观绘制，需保证圈数、节距、簧丝直径和端部支承形式与设计意图一致，否则后续做干涉检查或工程图导出时，压缩行程分析会失真。调节齿圈的齿部、托盘外缘和下端孔座都属于受力或装配区域，圆角和壁厚应合理保留，避免为了视觉效果把承载件做成薄壁形状。

　　应用到轻型车辆或移动机器人时，该部件通常布置在车轮摇臂与车架之间，随轮地冲击产生轴向伸缩；应用到工业设备隔振时，也可安装在振动源与固定机架之间，用来降低冲击载荷向主体结构传递。无论哪种场景，安装点都应保证销轴润滑与拆装空间，调节齿圈周围要预留工具操作位置，弹簧外侧则需避免与线束、护板或相邻杆件发生摩擦。若工作环境存在泥水或粉尘，中心阻尼杆外露区域还应考虑防尘套或密封防护，以延长阻尼元件寿命。

　　整体来看，该模型把弹簧支承、高度调节、阻尼传力和两端铰接集中在一条轴线上，结构紧凑，功能分区明确。对于结构设计人员而言，它适合用于小型悬挂方案验证、隔振机构原理展示以及非标设备缓冲部件的造型参考；在进一步工程化时，还需要结合实际载荷谱、材料、焊缝或销轴强度、疲劳寿命以及运动包络进行细化校核。
