运动款改装汽车轮毂三维结构设计

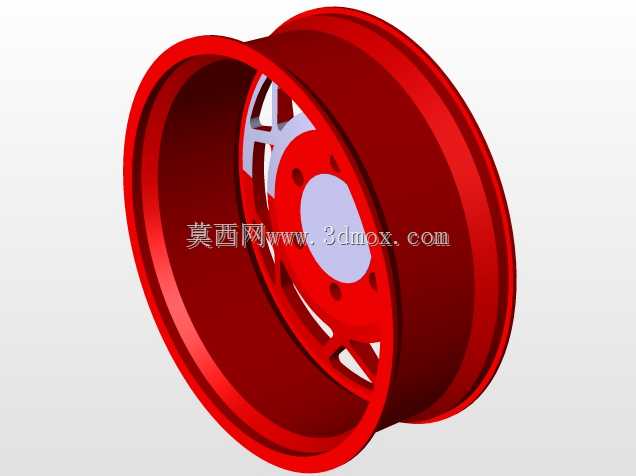

　　这款轮辋结构面向乘用车改装与外观定制场景，核心作用是承接轮胎安装、传递底盘制动力与驱动力，同时通过辐条造型调整车轮侧面视觉层次。建模过程中先锁定轮辋的环形主体轮廓，再拆分轮缘、胎圈座、轮辐、中心安装盘与螺栓孔区域，各部分按装配关系独立构建后合并为完整轮体，避免曲面拼接处出现错位或壁厚突变。

　　从实际装车边界来看，轮辋外圈需要匹配轮胎胎圈的卡合尺寸，两侧轮缘保留约束轮胎的凸起结构，胎圈座区域保持连续光滑的环形支撑面，保证轮胎充气后胎唇能够均匀贴合，不会在转向或颠簸工况下出现滑移。轮辋筒体采用变壁厚思路，靠近轮缘的位置承担轮胎侧向挤压，壁厚适当加厚；中部筒体主要承受径向载荷，在保证刚性的前提下做均匀过渡，减少不必要的材料堆积。

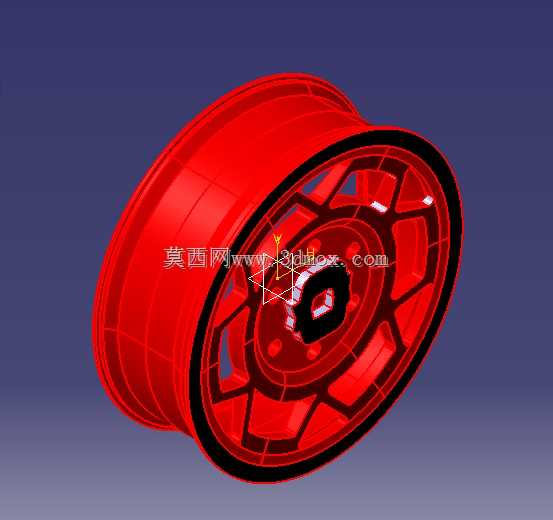

　　轮辐部分采用多辐条分叉式布局，辐条从中心安装盘向外辐射并延伸至轮辋内圈，每根辐条同时承担两个方向的载荷：一方面把路面经轮胎传递的径向冲击传导至轮毂轴承，另一方面在车辆起步、制动时传递扭矩。辐条之间预留大面积镂空窗口，既可以降低轮体整体重量，也能为刹车盘、刹车卡钳留出散热气流通道。车辆连续制动时，刹车系统产生的热量可以透过辐条间隙快速散出，避免热量长时间聚集在轮胎与轮辋接触区域。

　　中心安装区域按照车轮装配逻辑设计，中部设置轴承避让与定位孔位，周围分布螺栓安装孔，孔位周边做局部加厚处理。车辆行驶中，螺栓预紧力会集中作用在安装盘接触面，如果该区域厚度不足，容易在交变载荷下出现微变形，进而影响车轮动平衡。安装盘背面需要与转向节或后桥法兰面保持平整贴合，建模时对配合面做平面约束，避免出现凸点导致装配后车轮跳动。

　　外形设计上，轮辋外侧采用亮面环形包边，轮辐表面做折线分割，形成明暗交错的立体效果。辐条边缘的倒角并非单纯装饰，它可以减少应力集中：车轮经过坑洼路面时，尖锐棱角会成为裂纹起始点，圆滑过渡能够让载荷沿辐条宽度方向均匀扩散。轮辋内侧保留刹车避让空间，设计时需要核对卡钳外轮廓与轮辐内表面的间隙，防止大尺寸刹车套件装车后发生运动干涉。

　　工程建模阶段还需要考虑车轮的动平衡基础。整个轮体围绕中心回转轴线布置，辐条数量、截面尺寸与镂空区域呈圆周均布，避免单侧质量偏差过大。虽然实际生产中仍需加装平衡块，但结构设计阶段控制质量分布，可以降低后续平衡校正难度。轮辋上的气门嘴安装位也需在筒体上预留小孔，位置避开辐条根部，方便轮胎充气与胎压检测模块布置。

　　这类轮毂结构常用于乘用车外观升级、运动风格车型配套以及改装方案展示，设计时不能只追求辐条造型夸张，还要同步校核安装孔距、中心孔直径、轮辋宽度与偏距等关键边界。偏距决定了车轮在翼子板内的横向位置，偏距过小会使轮体向外抛出，容易与翼子板发生摩擦；偏距过大则可能使轮辋内侧靠近悬挂部件，影响转向行程。模型中将安装盘与轮辋中线的相对位置清晰表达，便于后续在整车装配中核对悬挂、卡钳与翼子板的空间关系。

　　整体结构把承载、散热、避让与外观造型整合在同一轮体中，环形轮辋负责轮胎固定，放射状轮辐负责载荷传递，中心盘负责与车桥连接，镂空窗口兼顾减重与散热。各特征之间采用连续曲面和圆角过渡，既符合金属成型或数控加工的工艺逻辑，也能在三维装配环境中直接用于干涉检查、造型评审与改装方案验证。
