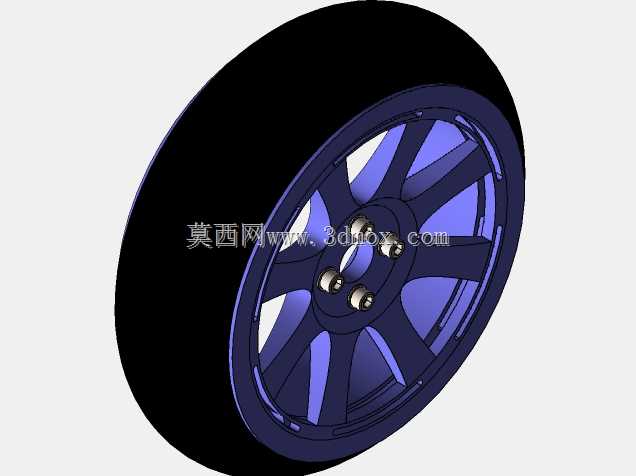

乘用车多辐条轮毂带轮胎总成结构

　　该总成围绕乘用车行走系统的轮端承载需求展开，将橡胶轮胎与金属轮毂作为一个完整装配体进行结构表达，重点还原轮辋、轮辐、中心安装座、螺栓孔以及胎圈配合区域的几何关系。轮辋部分承担轮胎定位与胎圈约束功能，外缘轮廓需要与轮胎内侧的胎圈座、轮缘槽相匹配，保证充气后轮胎在径向和侧向载荷下不发生滑脱。轮辐采用多辐条布局，辐条从中心轮毂座向外呈放射状延伸，并在靠近轮辋处形成连续过渡，这种结构有利于把路面冲击、制动力矩和转向侧向力分散到整个轮圈，而不是集中在单一连接位置。

　　从实际装车场景看，这类轮毂轮胎总成主要用于轿车或小型乘用车辆的轮端系统，工作时需要同时承受整车垂向载荷、加速与制动扭矩、转弯时的侧向力，以及经过坑洼、路肩时产生的冲击载荷。轮胎外圆构成车辆与地面的接触界面，胎体提供缓冲和抓地能力；轮毂则作为刚性支撑件，把轮胎所受外力传递到转向节、悬架和车身。模型中轮胎与轮毂的配合边界清晰，胎圈卡在轮辋两侧凸缘之间，中心孔与车轴定位段对应，周向螺栓孔用于和轮毂轴承座或制动盘安装面连接。

　　设计思路上，轮辐并非单纯追求外观造型，而是在减重、刚度和铸造工艺之间取得平衡。辐条之间开设较大的镂空区域，可以降低旋转质量，改善非悬挂质量，对悬架响应和制动散热都有实际意义。辐条背面与正面的壁厚需要保持渐变过渡，避免在载荷传递路径上出现突变截面。中心安装座区域厚度相对较大，用于承受螺栓预紧力和轴头定位载荷；螺栓孔周围应保留足够的材料宽度，防止紧固时局部应力过高。轮辋筒体与轮辐交接处采用圆角过渡，可降低铸造应力集中，也能提高弯曲工况下的疲劳寿命。

　　外形尺寸方面，装配体的最大外轮廓由轮胎外径、胎面宽度和轮辋直径共同决定。轮胎断面呈弧形包覆在轮辋外侧，胎侧从胎圈位置向胎面逐渐扩展；轮毂外径小于轮胎内径装配位置，中心孔、螺栓分布圆和螺母贴合面构成关键安装边界。进行整车布置时，需要校核轮胎外侧与翼子板内侧的间隙、轮胎内侧与减振器及制动卡钳的间隙，还要确认满打方向时胎肩不与轮罩、下摆臂或转向拉杆发生干涉。轮毂偏距会直接影响轮距和擦碰风险，若安装面相对轮辋中心位置发生变化，轮胎在悬架跳动过程中的运动包络也会随之改变。

　　建模时应把轮胎和轮毂作为不同零件处理，装配关系以轮辋胎圈座、中心孔和螺栓孔为主要约束。轮辋外缘的凸缘、槽底和胎圈支撑面需要连续光顺，否则轮胎装配和充气定位会失去参考。轮辐曲面可通过旋转基础轮廓与放射阵列结合完成，螺栓孔、气门嘴孔等特征应按周向分布处理。中心孔端面要体现与车轴或制动盘的贴合平面，螺栓连接处需保留沉台或锥面位置，以便表达螺母压紧后的受力状态。

　　在结构校核层面，关注点不只是静止状态下的形状，还包括旋转工况下的载荷传递。车辆直行时，轮毂主要承受垂向弯曲载荷；紧急制动时，螺栓连接区和轮辐根部承受扭转与弯曲复合作用；转弯时，外侧轮的轮辐近地侧和轮辋法兰区域载荷明显增大。多辐条形式能够把这些载荷分成多条路径传递，但辐条与轮辋交接区仍是需要重点圆角和补强的位置。轮胎模型虽然侧重外形表达，但其断面宽度、外径和胎圈位置直接影响整车离地间隙、速度表标定以及悬架运动空间，因此在概念设计阶段就应与轮距、转向角和制动系统边界同步校核。

　　整体来看，该结构把外观造型、轮端安装、轮胎配合和行驶承载整合在同一装配中，适合用于乘用车底盘布置、轮端干涉检查、轮毂结构方案讨论以及教学演示。通过该模型可以直观理解轮胎如何固定在轮辋上、轮辐如何把中心安装载荷传递到外圈，以及螺栓孔、中心孔和轮缘尺寸在实际装车中的约束作用。
