卧式承压储水罐体带鞍座结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:689682
  • 卧式承压储水罐体带鞍座结构

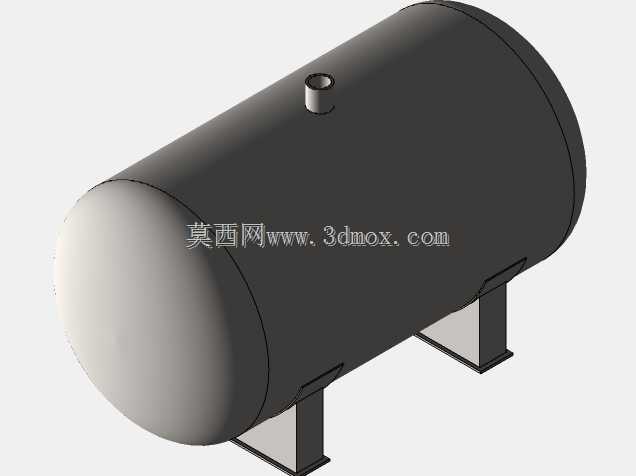

  该结构呈现的是一台卧式布置的承压储水罐体,主体由长圆筒段、两端椭圆封头、顶部径向接管以及下部两组鞍式支座组成,整体形态符合中小型常压或低压储液设备的常见布置方式。圆筒采用水平轴线放置,封头与筒身通过环向接缝连接,顶部接管位于筒体上侧偏中部位置,可作为排气、补水、仪表接口或工艺管路连接口使用;下部支座将筒体抬离基础面,既留出底部检修和排水空间,也便于现场通过地脚螺栓固定。

  从实际使用场景看,这类罐体常见于锅炉房给水储存、换热站补水、工厂循环水系统、小型供热系统以及通用流体储装环节。设备的核心作用是提供稳定的储液容积,缓冲系统流量波动,并在泵组启停、负荷变化或短时供水中断时维持液位和压力连续性。顶部接管的位置适合接入排气、安全附件或上游来液管路;若在完整工程设计中,筒身端部、底部或后侧还可根据工艺需要配置进水、出水、排污、人孔、液位计和压力表等接口。

  结构建模时,筒身部分以等直径圆柱为基础,壁厚通过壳体特征或实体抽壳方式表达,两端封头采用平滑过渡的椭球曲面,使端部应力分布较平盖更合理。封头与筒体连接处是承压设备中需要重点关注的环向区域,模型中应保证曲面连续、接缝位置清晰,避免出现几何错位或厚度突变。顶部短管与筒体相交处形成相贯区域,实际制造中通常需要开孔补强或焊接接管,三维结构里应保留接管高度、外径以及与筒壁的相交关系,方便后续校核接管载荷和布置管路空间。

  下部鞍座承担罐体自重、充液重量以及附加载荷,并将载荷传递到混凝土基础或钢结构平台。两组支座沿筒体轴向分布,支撑位置不宜过度靠近封头切线,也不宜使跨距过大;前者会影响封头附近局部受力,后者则会增大筒身中部弯曲变形。鞍座与筒壁之间采用弧形贴合面,能够增加接触面积、降低局部压应力;支座向下延伸成立板和底板,底板上预留安装固定区域。现场布置时,需要核对底板长度、宽度、螺栓孔间距以及支座中心距,保证基础预埋件或地脚螺栓位置一致。

  外形边界方面,该设备的最大长度由筒体长度和两端封头外伸量共同决定,最大宽度为筒体外径,最高点为顶部接管端面,最低点为支座底板底面。安装时不能只按筒体直径估算占地,还应在筒体两侧保留管路操作、阀门拆装和保温施工空间;顶部接管上方需留出法兰连接和检修高度,底部应保证排污、检漏和支座焊接检查空间。若设备用于室外或潮湿环境,筒体外部通常还会增加保温层或防腐层,此时三维布置应按保温后的外径复核与墙面、管线、支架之间的净距。

  设计思路上,这类罐体强调几何简洁、承载明确和接口可扩展。卧式方案重心低,稳定性好,相比立式储罐更适合低矮机房和架空平台;鞍座支撑形式成熟,便于工厂分段焊接和现场整体就位。模型在结构表达上突出了筒体、封头、接管、支座四类关键要素,能够用于设备布置演示、管路干涉检查、基础条件确认以及初级压力容器结构学习。对于建模人员而言,需要特别控制封头曲面比例、接管与筒身相贯、支座弧形包角和底板安装面的一致性;对于选型人员,则应结合容积、介质、工作压力、温度、支座载荷和现场空间进一步完善工程设计。
