六轴关节型工业搬运机械手结构设计

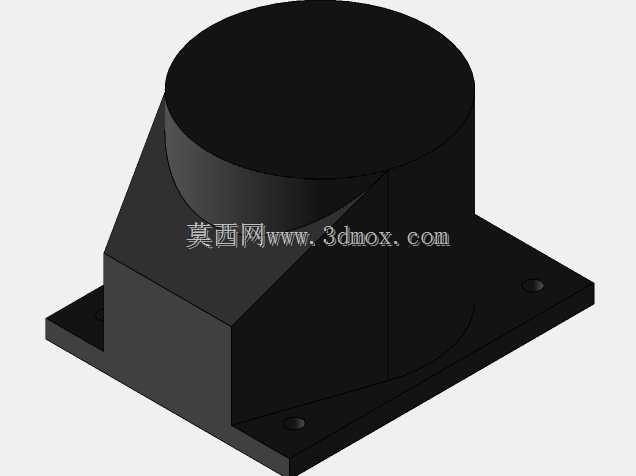

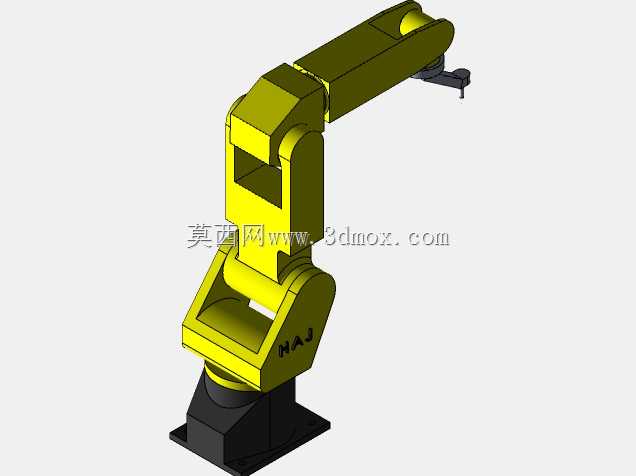

　　这套六轴关节机械手的三维结构，面向中小负载搬运、上下料与工位转运场景搭建，整体采用经典串联关节构型，从底座回转关节到末端法兰依次布置六个旋转自由度，能够在工位周边形成近似球形的工作包络空间，适配机床上下料、流水线工件转运、注塑件取放以及检测工位姿态调整等常见自动化作业。底座部分采用方形法兰安装结构，底部预留螺栓固定孔位，现场部署时可直接锚固在设备钢平台或混凝土基座上，安装边界清晰，底座内部容纳第一轴回转驱动与传动组件，支撑整臂负载并承担倾覆力矩。

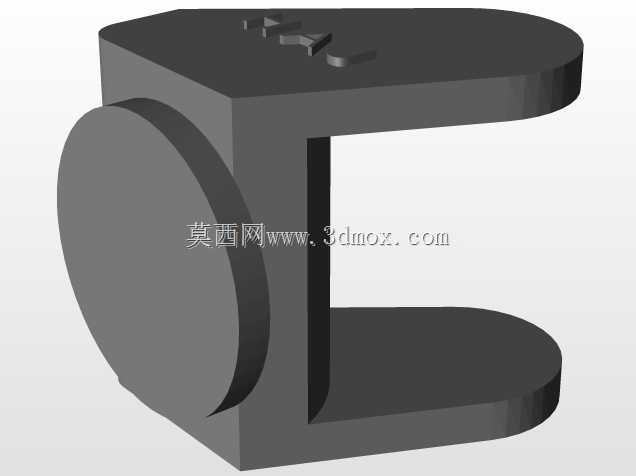

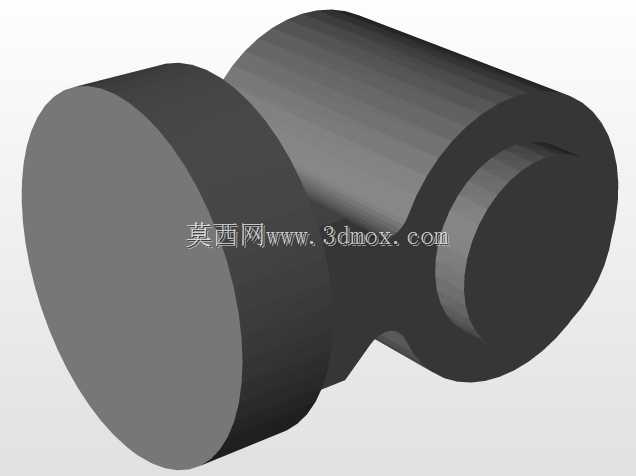

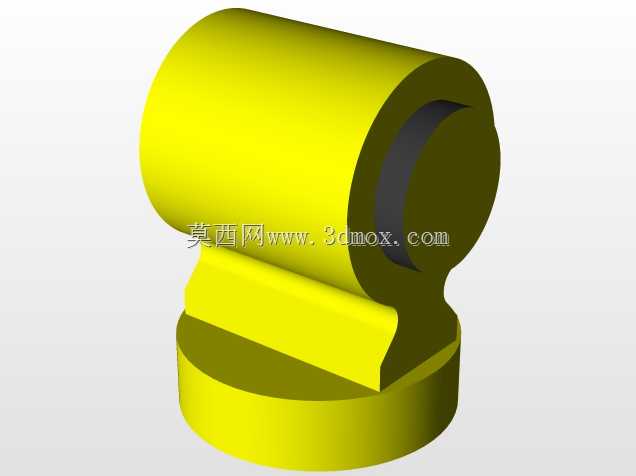

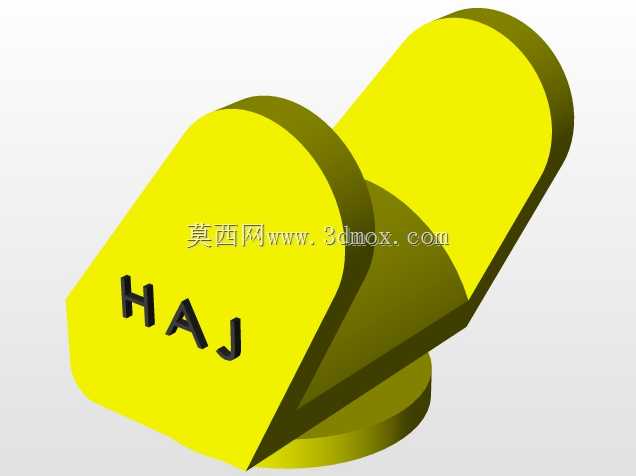

　　从结构布局来看，大臂、小臂与腕部均采用箱型铸造壳体思路建模，臂体侧面开设减重窗口，在保证扭转与弯曲刚度的前提下降低运动惯量，这对多轴连续轨迹运动尤为关键——惯量越小，伺服加减速过程中的振动越容易抑制，定位重复精度也更稳定。关节处采用同轴式驱动布置，谐波或RV减速单元的安装位、电机连接法兰以及交叉滚子轴承的配合面都在模型中有所体现，结构工程师可以据此校核关节支撑跨距、密封空间以及走线通道。腕部三个轴线交于一点，形成典型的欧拉腕结构，末端法兰可快速换装夹爪、真空吸盘或焊枪等执行器，不同工艺切换时只需更换末端工具并重新标定工具坐标系。

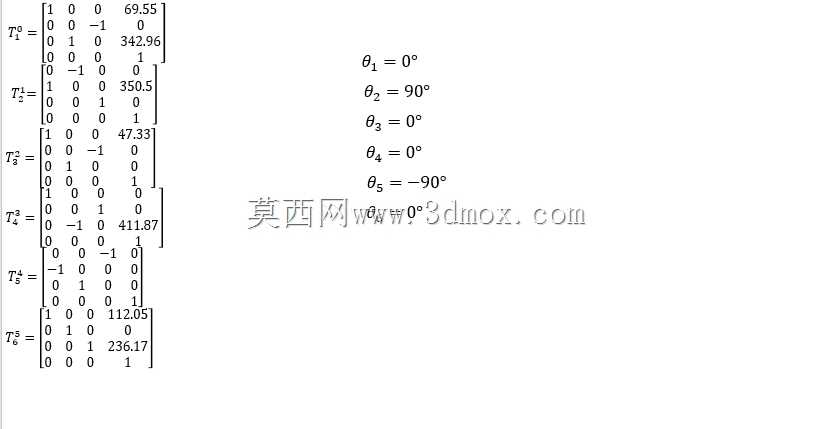

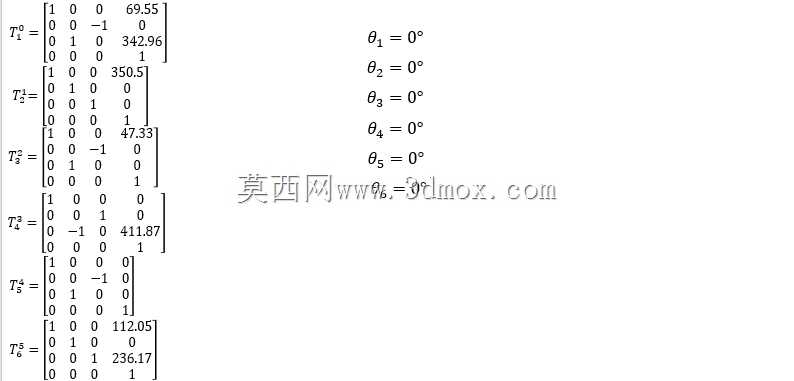

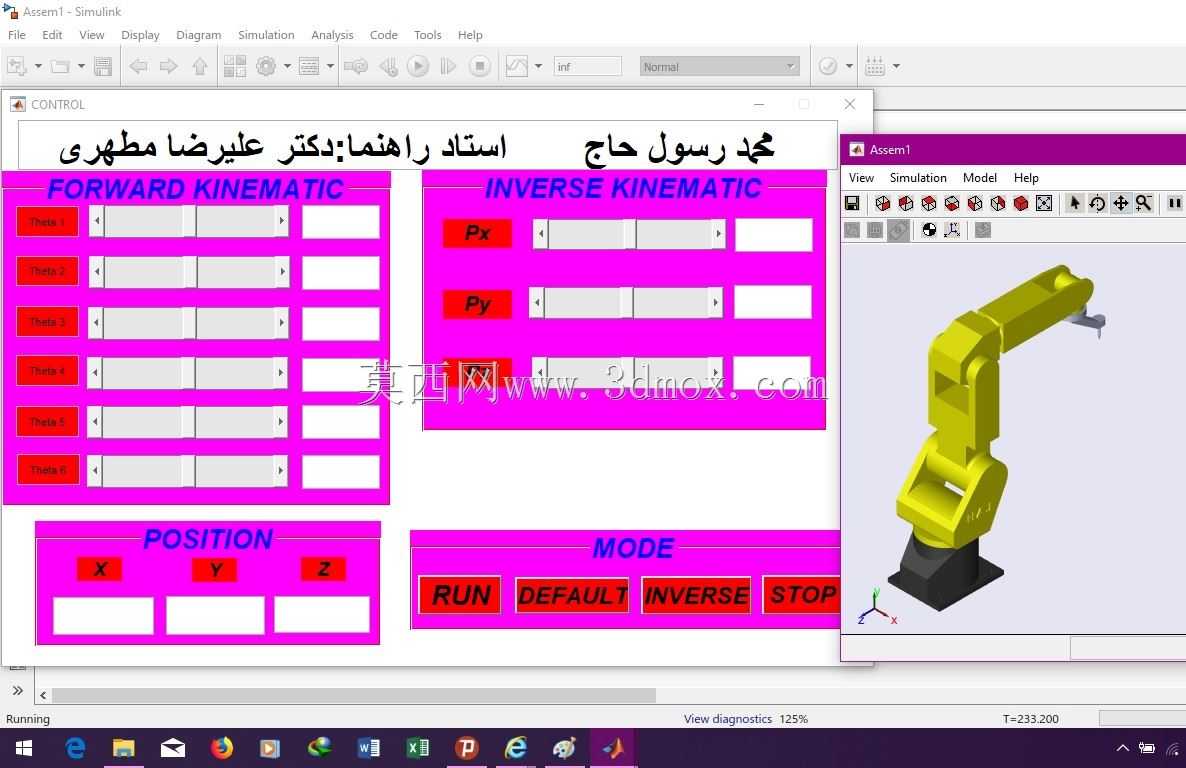

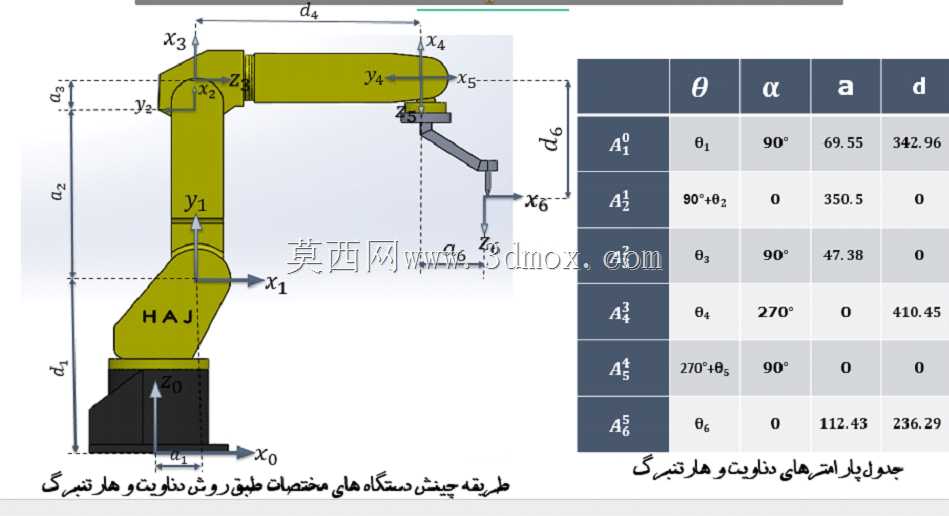

　　建模过程中对运动干涉做了重点处理：大臂俯仰极限位置与底座护罩之间、小臂后摆与大臂上表面之间、腕部翻转与工件之间的间隙都经过逐姿态检查，配合Simscape类机构仿真可以完成正向运动学解算，验证各关节角到末端位姿的映射关系；反向运动学则用于给定目标点位后求解关节转角，评估奇异位形与可达边界。实际产线选型时，工程师会先根据工件重量、抓取偏心距确定腕部所需扭矩，再按最远作业半径校核臂杆挠度，最后结合节拍要求核算各轴最大角速度与加速度，这套模型的关节分段与尺寸比例正好为上述计算提供几何依据。

　　走线方面，关节内部预留中空通道，动力线缆与编码器线可从底座沿臂体内部贯通至腕部，避免外置拖链在复杂翻转中剐蹭工件；外观护罩的分割线也考虑了检修开盖需求，驱动单元维护时不必整体拆解臂杆。末端执行器连接法兰遵循通用接口尺寸，便于与市面标准快换装置对接，整臂的防护外形可适配一般工业车间的粉尘与切削液环境。对于从事自动化集成的设计人员而言，该结构既可作为六轴机器人本体方案的参考底模，也可用于离线编程仿真、工位布局干涉检查以及抓手配套设计，帮助在方案阶段就把工作空间、安装占地与关节极限约束梳理清楚，减少现场调试阶段的反复改动。
