六自由度壁挂式工业机械手仿真结构

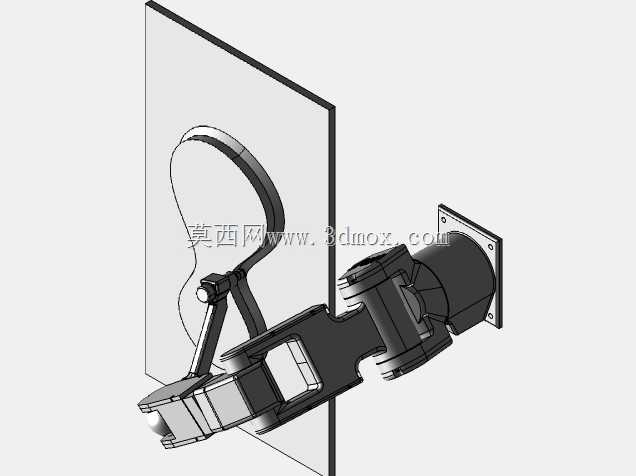

　　这套壁挂式六轴关节机械手的三维仿真结构，主要面向工位侧装、狭小作业面的自动化上下料与轨迹演示场景。整机通过尾部方形法兰座固定在立面墙板上，和常见落地式六轴机器人相比，它不占用地面工位面积，基座悬伸后机械臂可在墙板前方形成半球形作业覆盖区，适合机床侧门取放件、装配线壁挂抓取、教学实训台动作演示等空间受限场合。

　　从实际用途看，该结构重点还原多关节串联臂的运动关系：末端执行器可完成空间任意位姿调整，腕部三个正交回转关节负责姿态补偿，大臂、小臂关节负责工作半径内的位置移动。仿真装配中各旋转轴均保留独立铰接关系，能够直接验证关节极限转角、臂体干涉边界以及末端可达范围，避免后续方案布置时出现墙板、夹具与臂身碰撞。

　　设计思路上，尾部安装座采用带螺栓孔的方形法兰，贴合立面安装面后通过多组紧固件承载整机倾覆力矩；靠近基座的关节壳体做加粗处理，以承担悬臂状态下较大的扭矩，向末端延伸的臂段则逐步收窄，兼顾刚性与末端负载惯量。臂体内部预留了走线腔体，关节驱动单元、传动件的轮廓均在模型中体现，可用于检查管线随臂摆动时的弯折空间。

　　外形与安装边界方面，整机沿墙面法向悬伸，基座法兰贴墙定位后，大臂回转平面平行于作业前方；小臂与腕部展开时，末端可抵达远离墙板的工位，折叠状态下臂身能够贴近基座收纳，减少待机占位。模型同时呈现了墙板参考件，便于工程师核对安装面高度、法兰孔位分布以及臂体全行程扫掠空间，为产线壁挂机器人的工位布局、支架强度校核和动作路径规划提供直观的结构参照。
