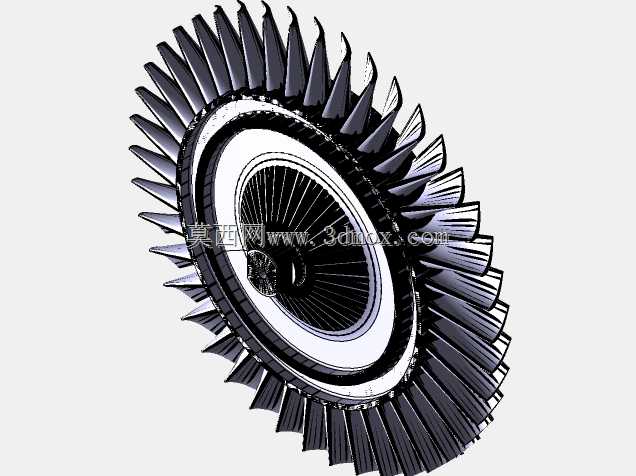

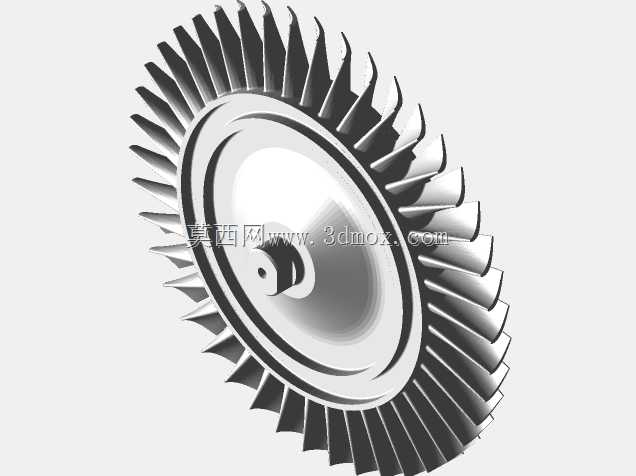

整体叶轮逆向重构三维结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:689723
  • 整体叶轮逆向重构三维结构设计
  • 整体叶轮逆向重构三维结构设计

  在做这套整体叶轮的逆向重构时,最先要处理的不是曲面造型,而是把实物扫描得到的点云分层对齐——这类带数十片扭向叶片的整体叶盘,在航空涡喷、涡扇发动机的压气机末级、小型燃气轮机膨胀端以及高速涡轮增压器里都属于核心转动件,工作时直接承受高温燃气或者高压来流的持续冲击,叶片型面哪怕偏差零点几毫米,整级的气动效率都会出现明显掉点,严重时还会在叶尖区域诱发局部喘振。

  从实物的安装边界来看,中心轮毂位置预留了同轴的阶梯安装孔,孔侧带定位销孔,装配时靠轴肩端面贴死定位、销孔传递扭矩,不需要额外加装键槽,这种布局在高速回转件里很常见:整体式叶盘把叶片和轮盘锻成一体,省去了传统装配式叶片的榫头、锁片间隙,转子在一万多转甚至数万转的工况下,不会出现榫头微动磨损,转子的动平衡精度也更容易长期保持。轮盘的外缘厚度从叶根向中心逐步加厚,这个变厚度设计不是随意做的:叶片旋转时产生的巨大离心力全部由轮盘辐板承担,靠近中心孔的位置环向应力最高,加厚辐板可以把应力峰值平滑分散,避免孔边出现应力集中开裂。

  逆向造型的核心难点在叶片型面。每一片叶片都是空间扭掠曲面:从进气边到排气边,叶型的安装角沿叶高方向连续变化,叶根处弦宽较厚、圆角过渡饱满,用来降低叶根位置的弯曲应力;叶尖处弦长收窄、厚度减薄,既减少叶顶和机匣之间的漏气间隙损失,也控制转子整体的转动惯量。处理点云时不能直接单片拟合曲面后阵列,必须先对所有叶片的点云做截面切片,沿叶高方向截取十到二十个叶型截面,比对每一个截面的型线偏差,把实物扫描带来的局部磨损、表面划痕误差过滤掉,重构出光顺的中弧线、厚度分布规律,再通过沿叶高的放样生成连续叶片曲面,最后圆周阵列得到整圈叶型。叶片和轮盘交接的叶根圆角必须单独做G2连续过渡,这个区域是应力集中最高的位置,圆角如果出现折面,后续做五轴加工或者精密铸造时,很容易在转角处产生微裂纹。

  实际工程里这类零件的应用场景对尺寸一致性要求极高:如果是航空发动机的压气机叶轮,叶片的型面公差通常要控制在0.02mm以内,表面粗糙度要求达到Ra0.8以下,成型后还要做荧光探伤检查表面微裂纹、做动平衡去重,保证转子高速运转时振动值在允许区间。和装配式叶轮相比,整体铣制或者精密铸造出来的整体叶盘,零件数量大幅减少,转子的轴向尺寸可以压缩得更紧凑,在小型航模发动机、车载微型燃气轮机、高速离心式压缩机的叶轮级里,这种结构能在有限的安装空间里把单级压比做到更高。

  建模时还要提前考虑后续的工艺可达性:叶片之间的流道是深窄的扭向通道,五轴联动加工时刀具的摆角空间必须提前在数模里做干涉检查,刀杆不能和相邻叶片碰撞;如果采用熔模精密铸造,还要在叶片型面预留均匀的铸造收缩余量,中心孔的加工基准面要预留足够的精加工余量,保证后续镗孔时基准统一。轮盘的前后端面都设计成平整的定位面,装配时可以直接靠夹具夹持端面完成所有精加工工序,避免二次装夹带来的同轴度误差。流道面从叶片压力面到吸力面的过渡曲面要全程光顺,不能出现局部凹凸,否则气流在流道里会产生附面层分离,直接降低整级的能量转换效率。
