开源全尺寸仿人交互机器人结构设计

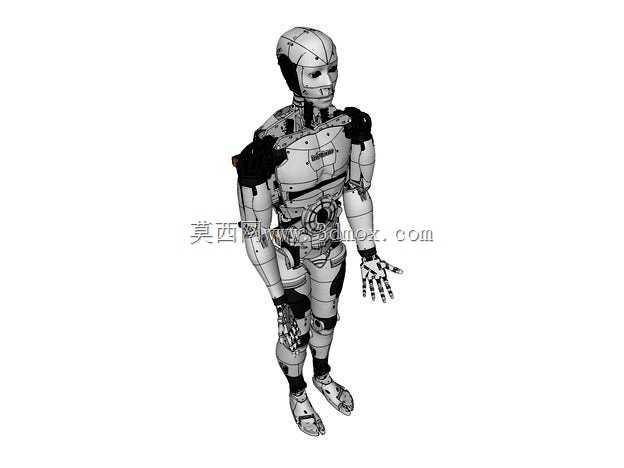

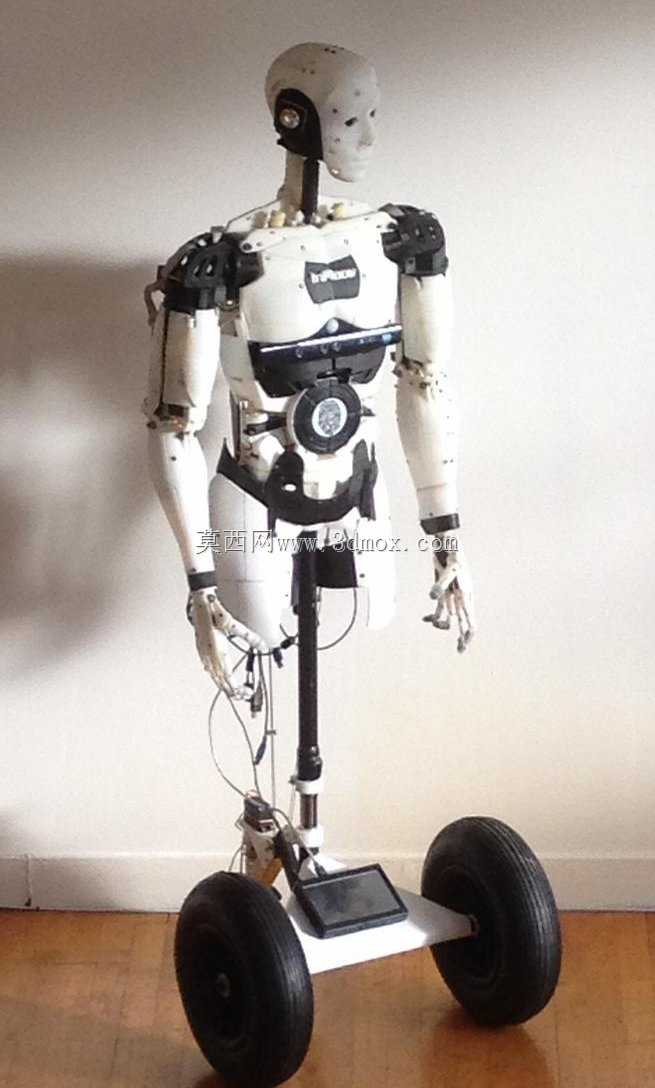

　　这套仿人机器人结构面向实体复刻与二次开发场景，整体采用可通过家用桌面级熔融沉积成型设备加工的分体式壳体设计，核心设计目标是降低人形机器人的试制门槛，让高校实验室、科创团队、机器人爱好者无需开模即可完成整机搭建。整机站立高度接近成人尺寸，肢体各段预留了充足的执行元件安装空间，躯干、肩部、肘部、腕部、髋部、膝部、踝部均采用模块化拆分思路，单个打印件的成型边界控制在120mm见方以内，常规成型尺寸200mm以上的桌面设备即可完成全部结构件制作，无需大尺寸工业成型设备支撑。

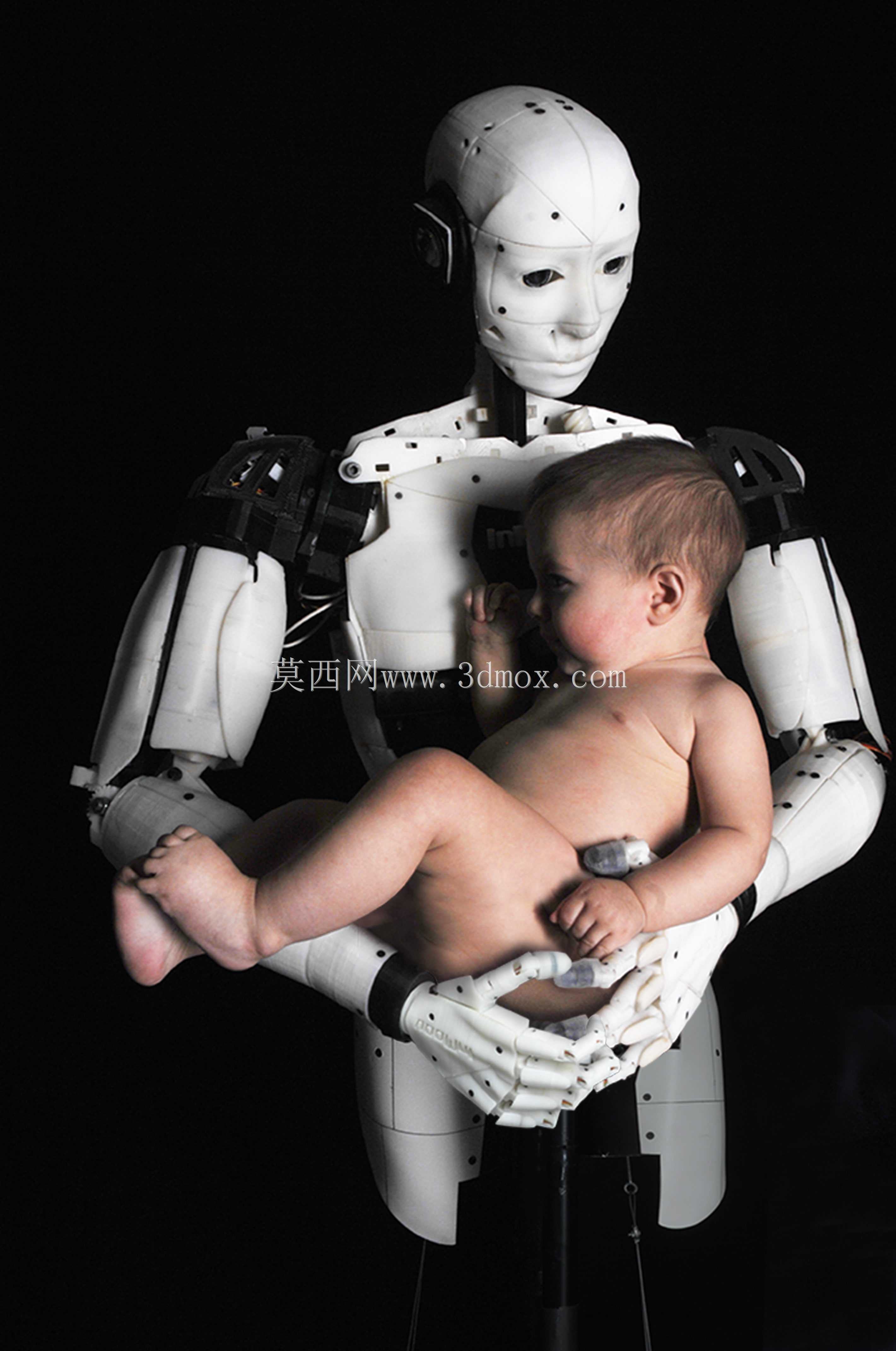

　　从实际用途来看，该结构可用于服务机器人交互验证、仿生运动算法测试、科普展示、机械臂遥操作实验等场景。双臂采用大负载舵机串联布局，肩部设置多自由度正交转轴，可实现手臂前抬、侧展、旋转复合动作，肘部采用大扭矩铰接结构，腕部配置多向转动关节，双手采用多指欠驱动仿生手设计，指节通过连杆联动，单根手指可自适应包覆不同外形物体，能够完成抱持、抓取、递物等人机交互动作，图中呈现的托举婴儿姿态正是双臂协同负载能力与手部包覆适配性的直观体现，手部关节的柔性让位设计可在接触人体或易碎物件时避免刚性冲击。

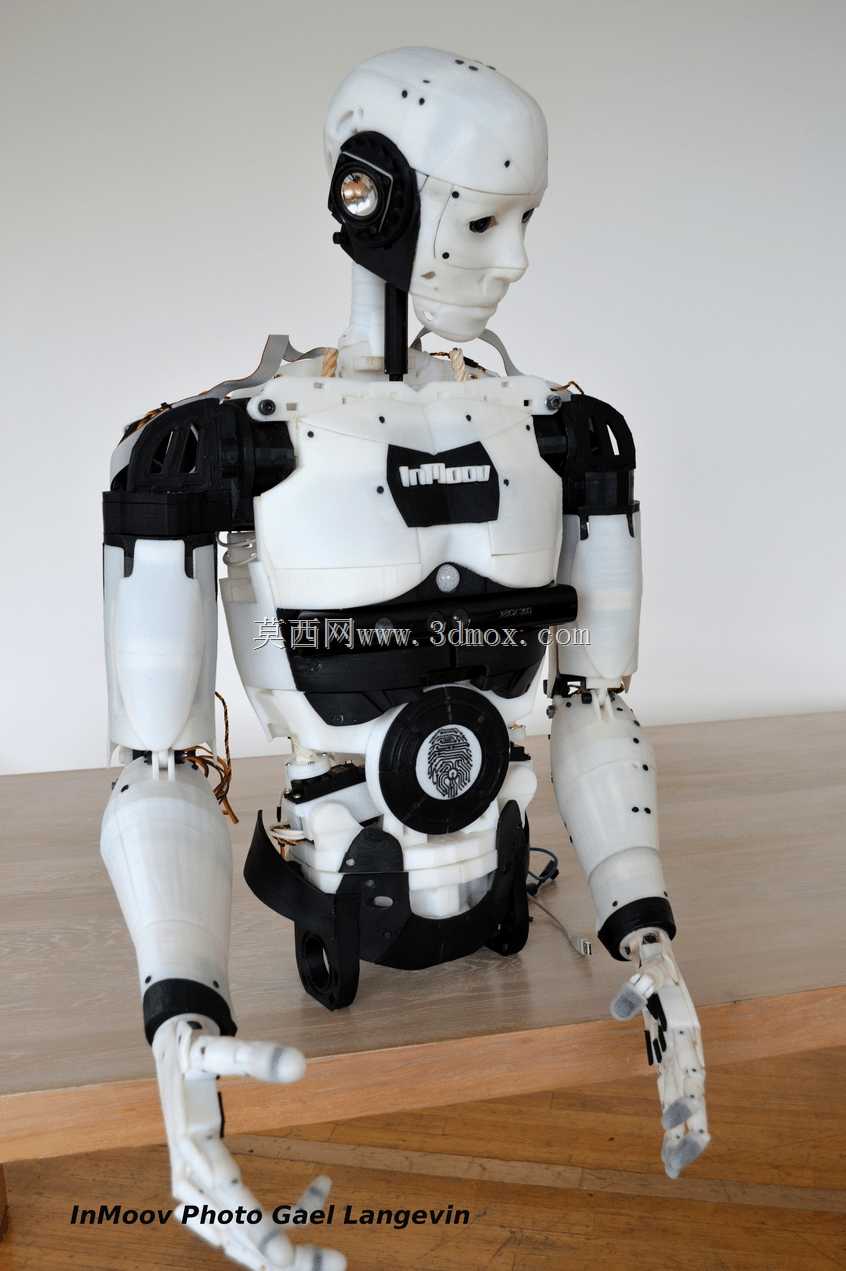

　　结构设计上充分考虑了自制装配的工艺性：所有壳体拼接处预留了螺丝柱与定位榫槽，装配时可先通过定位槽完成相邻零件的初定位，再穿入紧固件锁附，无需复杂工装即可保证各关节转轴的同轴度。躯干内部设置了分层安装板，可分层放置控制板、驱动板、电源模块与布线槽，强弱电走线可通过肢体内部的中空通道贯通，避免外漏线缆干涉关节转动。头部集成了双轴云台结构，可实现俯仰、左右转动，面部预留了传感器安装位，可搭载视觉模组、语音交互模块，适配人机交互场景的感知需求。

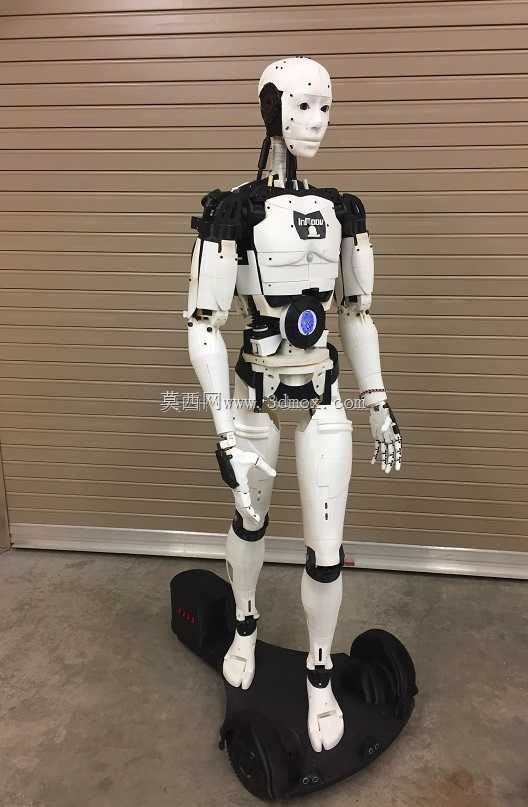

　　下肢部分采用双足平衡布局，髋部配置三自由度关节，膝部为大摆角铰接结构，踝部设置两自由度调平机构，关节处均预留了标准舵机安装法兰，可适配不同扭矩规格的串行总线舵机，设计者可根据负载需求选配动力元件：重载场景可选用大扭矩金属齿轮舵机，轻载演示场景可选用普通塑胶齿轮舵机，结构件的安装孔位兼容两种主流舵机的安装尺寸。足部做了加宽处理，支撑面覆盖整机重心投影范围，静态站立时无需额外配重即可保持稳定，行走调试时可在足底加装压力传感器，采集足底受力数据为步态算法提供反馈。

　　设计阶段特意将所有复杂曲面拆分为无悬垂或小悬垂的打印 orientation，大部分零件打印时无需添加大量支撑，仅关节转轴孔、手指内腔等位置需要少量支撑，后期去除支撑后即可直接装配，铰接孔位预留了0.2-0.3mm的配合间隙，打印完成后简单打磨即可实现关节灵活转动，不会出现卡滞。各肢体段的外壳采用半包覆式设计，既可以保护内部的舵机、线路不受外力磕碰，又预留了散热缝隙，长时间运行时舵机产生的热量可通过缝隙自然散出，避免密闭空间内积热导致动力元件过热降扭。

　　针对二次开发需求，整机各关节的连接法兰均采用标准化尺寸，使用者可根据自身需求替换关节动力方案，比如将舵机驱动改为伺服电机加谐波减速器的高精度驱动方案，只需转接法兰即可适配原有壳体，无需重新设计整个肢体结构。手部的指节长度、掌宽比例均参考成人手部尺寸设计，抓取日常工具、水杯、小件物品时的适配性较好，欠驱动联动结构仅用单个动力元件即可驱动单根手指的弯曲动作，在降低控制复杂度的同时保证了抓取的自适应能力，不需要精确控制每个指节的转动角度即可稳定贴合不同外形的被抓取物。

　　整机装配完成后，各关节的运动范围经过限位结构约束，避免转动超程拉扯内部线缆，比如肩部抬升角度、肘部弯曲角度、膝部弯折角度都设置了硬限位挡块，即使控制程序出现误判，机械结构本身也会阻挡关节超程转动，保护动力元件与接线不会被扯断。躯干的重心经过布局优化，较重的电源与驱动板布置在躯干下半部分靠近髋部的位置，降低整机重心高度，提升站立与动作过程中的稳定性，减少双足平衡控制的调试难度。
