重载轧机传动齿轮箱总成结构

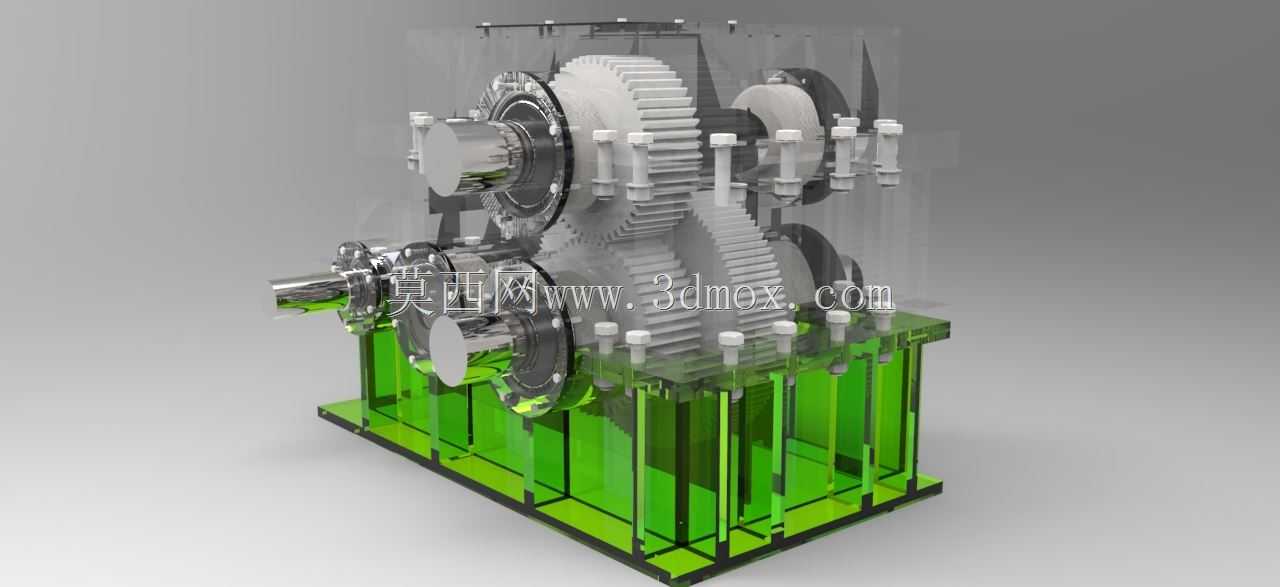

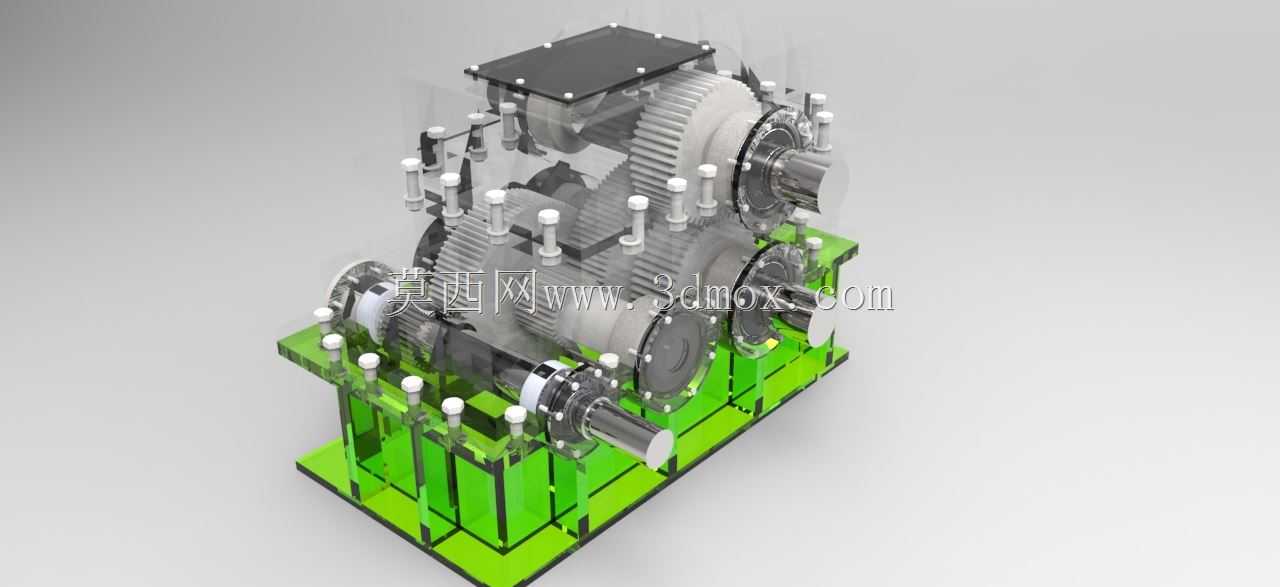

　　在冶金轧制生产线的动力传递环节，轧机齿轮箱承担着把主电机输出的高转速低扭矩动力，转换为轧辊所需低转速大扭矩动力的核心任务，整套箱体总成直接布置在轧机主机架与驱动电机之间的传动工位，是热轧、冷轧带钢、型钢轧制产线里保障轧制力矩稳定输出的关键部件。这套齿轮箱采用平行轴多级圆柱齿轮传动布局，箱体内腔布置三组相互啮合的大模数渐开线圆柱齿轮，齿轮轴两端通过轴承座定位支撑，箱体底座采用焊接箱型肋板结构，整体刚性足以承受轧制过程中产生的巨大冲击载荷与交变扭矩。从现场安装边界来看，齿轮箱底座为整体式焊接钢结构，底部预留了与设备基础预埋钢板对接的安装法兰孔位，底座纵向设置多道竖向加强肋，既可以抵消齿轮啮合产生的径向分力，

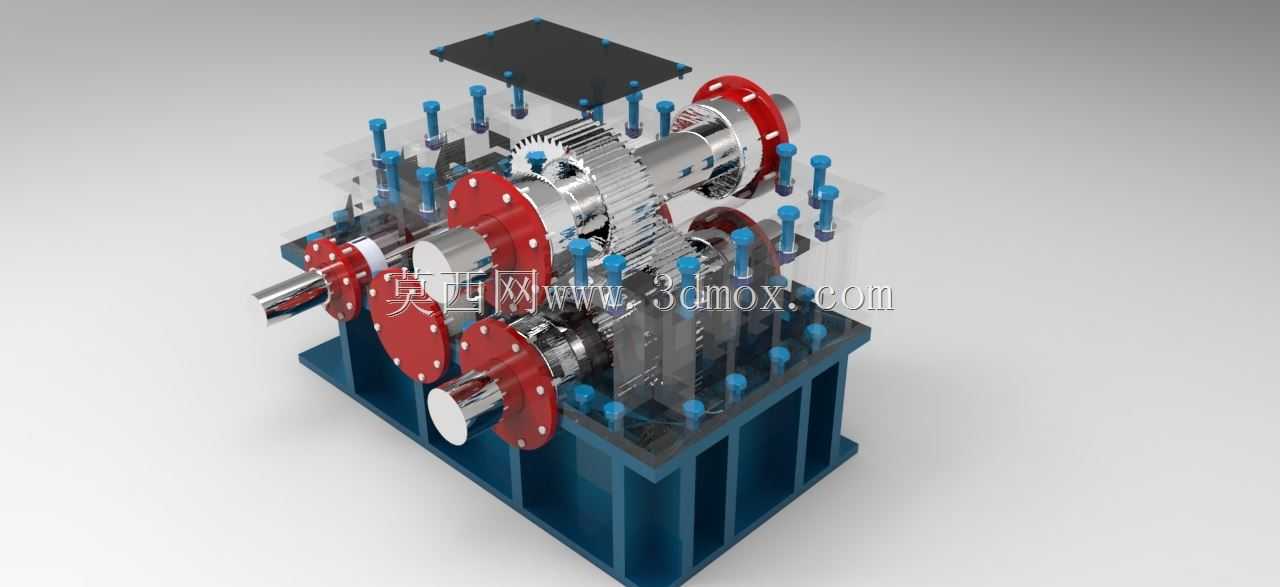

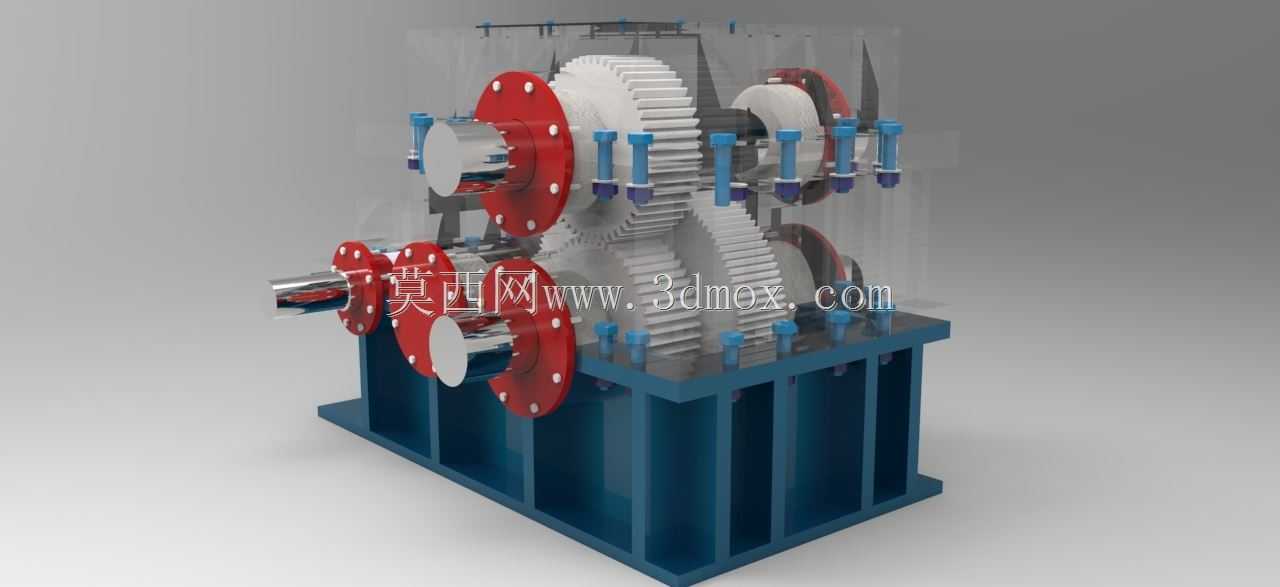

　　也能避免重载启停时箱体出现共振变形；箱体上部的输入、输出轴端均采用外伸法兰结构，轴端法兰盘做了加厚处理并沿圆周均匀布置紧固螺栓孔，红色的端盖法兰既可以对内部轴承实现轴向限位，也能配合密封件阻挡轧制现场的氧化铁皮、冷却水、润滑油脂杂质进入箱体内部。齿轮副的设计选型完全匹配轧机的重载工况，大齿轮采用宽齿面结构，齿部做了修形处理，补偿重载下轴系挠曲带来的齿面偏载问题，各级齿轮的传动比经过匹配计算，能够把电机输入转速稳定降至轧辊工作所需的转速区间，同时输出满足压下轧制要求的大扭矩。轴系支撑位置选用重载滚动轴承，轴承座与箱体镗孔采用过盈配合定位，端盖与箱体结合面加装密封垫片，箱体下部设置油池润滑空间，

　　齿轮运转时可以通过飞溅润滑把润滑油带到各个啮合齿面与轴承滚动体位置，无需额外配置复杂的强制润滑管路也能保障长时间连续运行。在产线布局当中，该齿轮箱的轴向长度、宽度与高度尺寸需要和相邻的电机输出轴、轧机输入轴的中心高严格对齐，建模阶段就把各轴的中心距、轴伸长度、法兰连接孔的位置公差做了全参数化定义，安装时只需调整底座垫铁高度就能完成轴系对中，不需要现场大量返修加工。箱体侧面预留了观察口、油位检测孔与换油排污口，日常巡检时可以直接通过观察窗查看齿轮啮合与润滑油状态，维护时不需要完全拆解箱体就能完成油液更换与齿面损耗检查。不同于通用轻型减速箱，这套轧机齿轮箱的壳体壁厚、齿轮模数、连接螺栓规格都按照冶金重载工况做了放大设计，

　　即便轧制过程中出现钢坯咬入冲击、负载瞬间波动的情况，整套传动系统也不会出现断齿、轴系变形或者箱体开裂的问题。三维建模过程中完整还原了内部齿轮的啮合相位、轴承装配位置、端盖密封结构与底座肋板布局，既可以直接用于传动方案的校核评审，也能作为设备维护拆装、备件加工的结构参考，帮助工程人员快速理清多级齿轮传动的动力传递路径，在产线改造或者备件替换时快速核对安装尺寸，避免出现轴系不对中、连接孔位不匹配的装配问题。
