通讯设备外壳注塑成型仿真分析

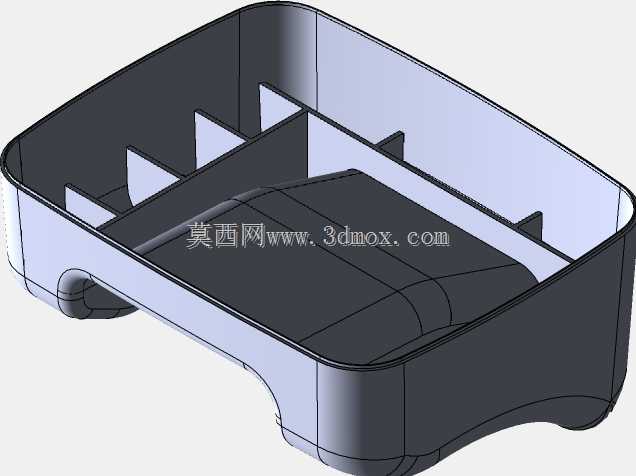

　　在通讯终端产品的结构开发流程中，塑胶壳体的成型可行性验证往往在模具开模之前就需要完成，这套针对通讯工具类外壳的模流分析工作，正是把结构设计和注塑工艺衔接起来的关键环节。日常做这类壳体设计时，工程师最先要敲定的不是外观曲面，而是整个制件的安装边界：壳体内部要预留通讯主板、天线模组、按键组件和电池仓的装配空间，外壁的卡扣、螺柱、走线槽都要和内部元器件的排布对齐，整体外形轮廓要适配手持或者桌面放置的使用场景，侧壁的拔模斜度、转角处的圆角过渡都不能只凭外观需求设定，必须结合熔融塑胶在型腔内的流动路径来调整。

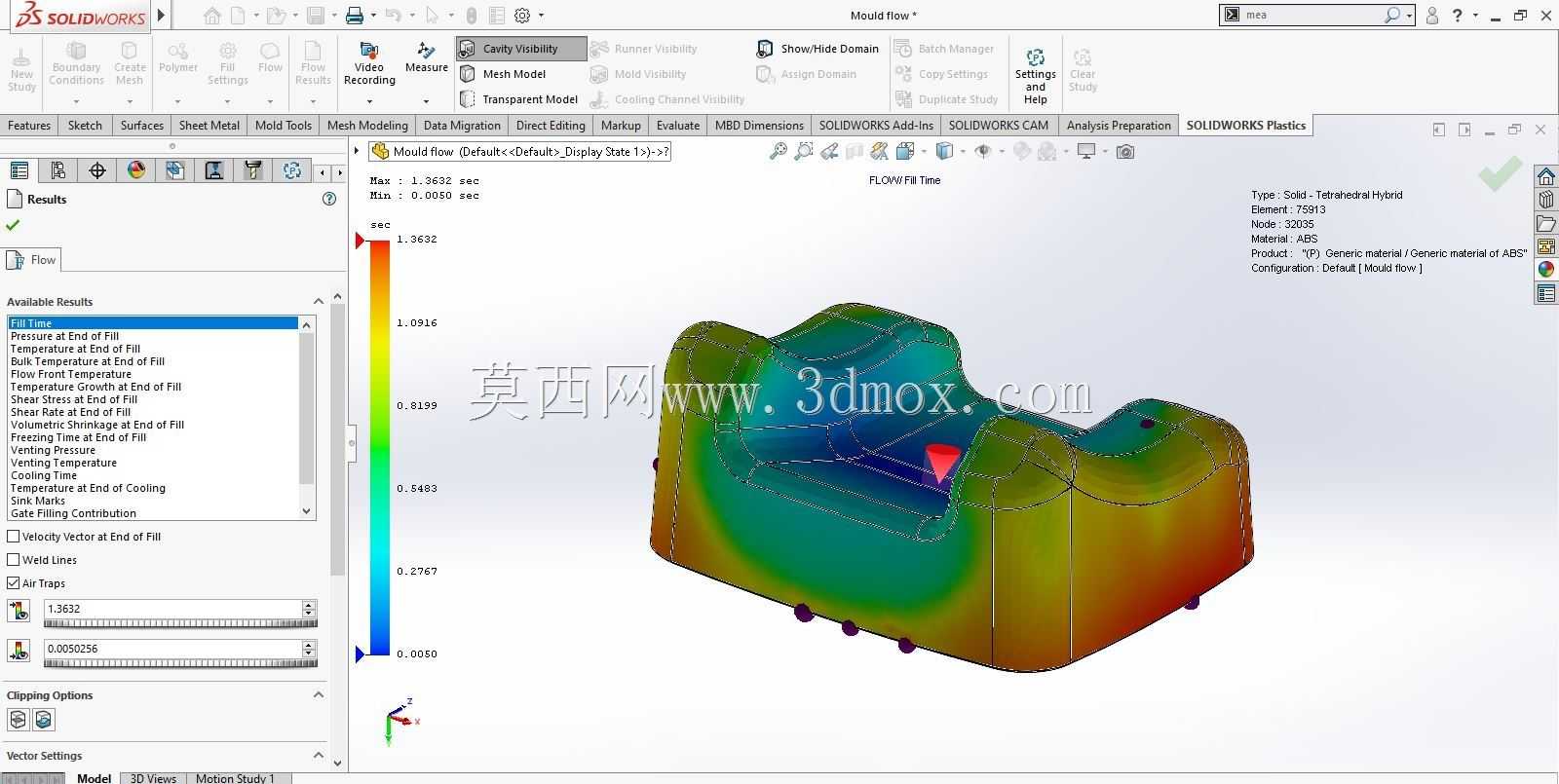

　　从实际生产的角度看，这类带深腔、侧壁有多处倒扣和加强筋的通讯壳体，最容易在试模阶段出现填充末端缺胶、厚壁位置缩痕、翘曲变形导致装配间隙超差的问题。模流分析的核心作用，就是在三维结构数据冻结之后，先把整个注塑过程在虚拟环境里推演一遍：首先根据制件的投影面积和预估重量选定注塑机的锁模力区间，再结合壳体的外观面要求排布进胶点，图中展示的填充时间云图，就能直观看到熔融塑胶从进胶位置向型腔各个角落流动的全过程，不同颜色的梯度对应不同时刻料流到达的位置，工程师可以直接判断料流前锋是否同时抵达型腔末端，有没有出现流动迟滞、跑道效应或者困气的区域。

　　做这类壳体的成型分析时，浇口位置的选择要同时平衡几个约束：如果放在壳体外表面，后续需要额外做浇口痕迹的遮蔽处理，影响外观质感；如果放在内侧的隐蔽位置，就要核算流动路径的长度，避免流程过长导致末端压力不足。图中制件底部排布的多个节点，正是预设的冷却水路进出口或者顶出位置，冷却回路的排布要跟着壳体的壁厚分布走，厚壁的螺柱、卡扣根部区域要强化冷却，避免局部热量堆积导致成型周期拉长，而薄壁的侧壁区域则要避免冷却过快造成的冷凝层过早封堵料流。

　　翘曲变形是这类通讯壳体最需要关注的指标，因为壳体最终要和内部的电子组件、前后盖完成装配，一旦边缘区域翘曲量超过预留的装配公差，就会出现合缝缝隙不均、卡扣装配不到位、螺柱孔对位偏移的问题。通过仿真输出的变形云图，可以区分出不同因素导致的变形占比：塑胶分子取向带来的各向异性收缩、冷却过程中上下模温差导致的热变形、体积收缩不均带来的区域变形，每一项都可以对应到结构优化的方向。比如当发现某一侧侧壁因为筋位排布过密导致收缩量偏大时，就可以在不影响结构强度的前提下调整筋位厚度，或者在对应位置优化冷却水路的排布，把变形量控制在装配允许的范围内。

　　从设计思路的层面来说，这类仿真工作不是等结构全部画完再走个过场，而是要和结构建模同步推进：在三维软件里搭建壳体基础外形之后，就可以提前导入模流环境做初步的填充预判，把壁厚不均、流程过长、困气死角这些问题在草图阶段就排除掉，避免等到模具钢材下料之后再返工修改。整个制件的安装边界也要在仿真阶段同步核对：壳体四周的装配止口深度、定位柱的高度、接口开孔的位置，都要在变形预判的基础上预留补偿量，比如预判某条长边会向内侧偏移0.2毫米，结构设计时就可以提前把对应止口的尺寸做反向补偿，保证成型之后的实际尺寸刚好落在装配公差带里。

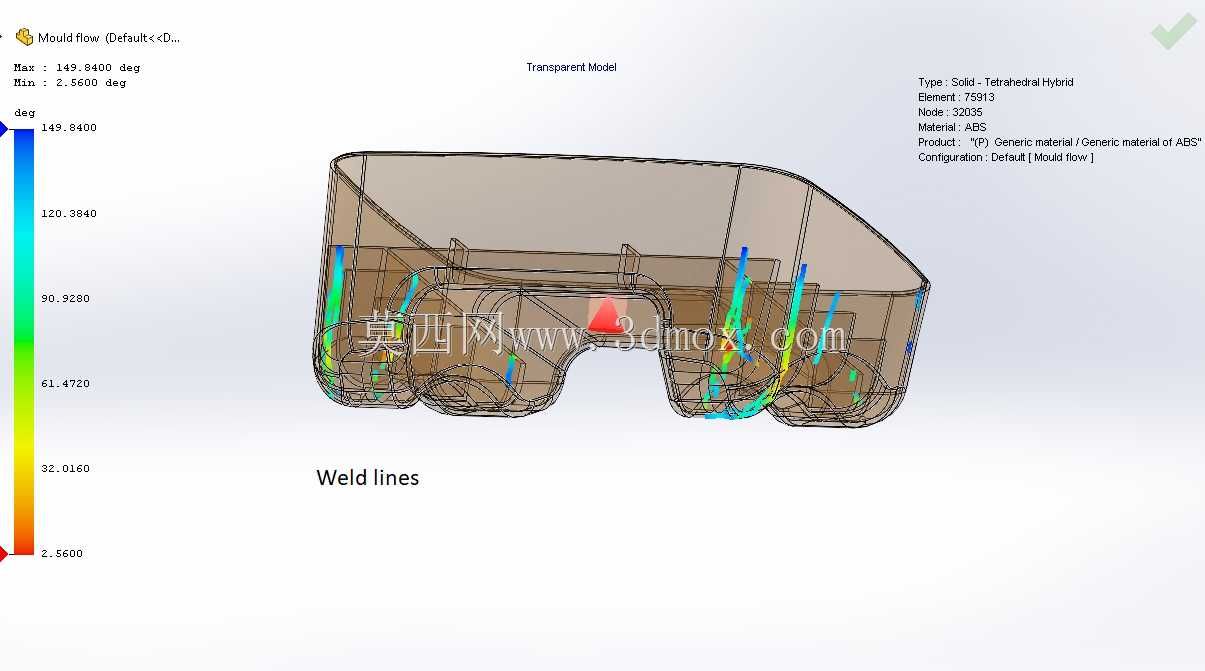

　　在实际的通讯产品量产场景中，这类前置的成型分析还能帮工艺端快速锁定参数窗口：仿真输出的注射压力曲线、锁模力变化、熔体温度在型腔内的分布，都可以直接作为试模阶段的参数参考，减少反复调机的试错次数，同时也能提前预判熔接痕的位置，把熔接痕引导到壳体内部非外观、非受力的区域，避免外观面出现明显接痕，也避免熔接痕落在卡扣受力位置导致结构强度下降。
