摩托车侧边储物尾箱外观结构设计

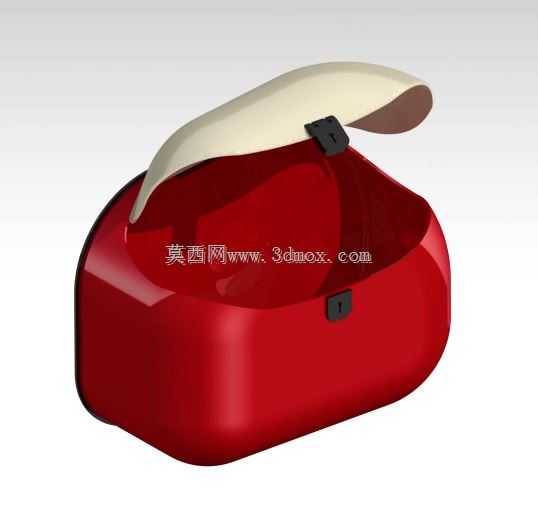

　　两轮摩托车在日常通勤、近郊骑行、短途载物场景中，原车自带的储物空间往往仅能容纳随身小件物品，头盔、骑行护具、雨具、随车维修工具、采购的零散物资很难随车携带，侧边挂载的储物箱就是为补足两轮载物能力开发的配套部件。这款侧置储物箱体采用圆润饱满的大弧面造型，箱体主体为深红色硬质壳体，上盖为米白色曲面封盖，正面中部设置外露式锁扣结构，整体轮廓没有尖锐外凸棱角，既适配摩托车侧方挂载的视觉风格，也能在车辆低速剐蹭、侧向磕碰时通过弧面分散冲击力，避免棱角直接刮蹭行人或者周边车辆。

　　从实际使用逻辑来看，这类侧箱一般成对挂载在摩托车后轮两侧的专用货架上，也可单只作为后置尾箱安装在后货架平面，箱体内部为完整中空储物腔，没有多余的内部加强筋凸台占用储物空间，可容纳半盔、骑行手套、随车补胎工具、折叠雨披、便携水杯等常用骑行物资，箱口配合面沿上盖边缘做整圈贴合止口，上盖扣合后锁扣卡紧，能够阻挡日常骑行时的路面扬尘、小雨溅水进入箱内，避免存放的纸质物品、电子配件被泥水沾湿。正面的外露锁扣采用旋转卡紧结构，锁舌嵌入箱体下部的锁座内，扣合后上盖无法直接掀开，挂锁锁孔可额外加装小型挂锁，临时停车时能够避免箱内物品遗失。

　　结构设计阶段首先要划定安装边界：摩托车侧方安装位距离后轮旋转外轮廓、链条传动区域、后减震运动行程都要预留足够安全间隙，箱体最内侧弧面与车架侧方货架的连接支座预留安装孔位，箱体底部做局部加厚承托面，货架支撑横梁完全贴合加厚区域，避免箱体满载时局部应力集中导致壳体开裂。箱体整体宽度向外延伸的尺寸需要严格控制，确保整车加装之后的最大宽度不超过通行许可范围，狭窄路段会车、穿行车流时不会因为箱体过宽发生刮碰；箱体下边缘距离地面的高度要满足摩托车侧倾过弯的倾角要求，常规通勤摩托车左右侧倾角度可达三十度以上，箱体下沿如果离地过近，过弯时会先于轮胎磨到路面，瞬间抬升后轮引发侧滑风险，因此建模时需要结合整车侧倾角模拟箱体扫掠空间，确认极限压弯状态下箱体底部、外侧棱角都不会接触路面。

　　外形处理上所有外轮廓边都做了大圆角过渡，没有直角突变结构：一方面塑料壳体注塑成型时，大圆角能够让熔融塑料在模腔内流动更顺畅，减少尖角位置的应力集中、填充缺料问题，后期使用中受到冲击也不会从尖角位置开裂；另一方面流线型的弧面能够降低骑行时的风阻，高速行驶时气流顺着箱体曲面顺滑流过，不会在方正箱体的直角位置形成紊流产生额外风噪，也不会因为侧向横风作用在方正大平面上产生过大的侧向推力，提升高速骑行的稳定性。上盖的曲面做微微向上拱起的弧面，一方面增加箱口位置的内部垂直高度，能够放下更高的物品，另一方面雨天落在上盖的雨水会顺着弧面自然向箱体两侧滑落，不会在盖面积存渗进箱口缝隙。

　　材质选型上这类箱体一般采用耐冲击的硬质工程塑料注塑成型，相比金属箱体重量更轻，不会给摩托车尾部增加过多簧下质量，影响车辆的操控灵活性，同时塑料本身具备一定弹性，低速倾倒时能够小幅变形吸收冲击能量，不会像金属箱体那样发生永久性凹陷变形，日常日晒雨淋也不会生锈腐蚀，长期户外使用外观保持性更好。箱体和货架的连接位置一般内置金属预埋螺母，安装螺栓穿过货架锁进预埋螺母，避免塑料螺纹直接受力反复拆装后滑牙，连接点分布在箱体底部和内侧靠下位置，挂载后重心尽可能靠近摩托车车架中心，降低偏心重量对车辆行驶平衡的影响。

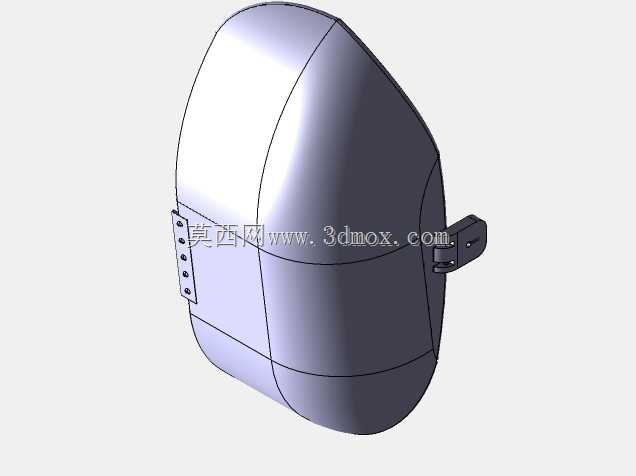

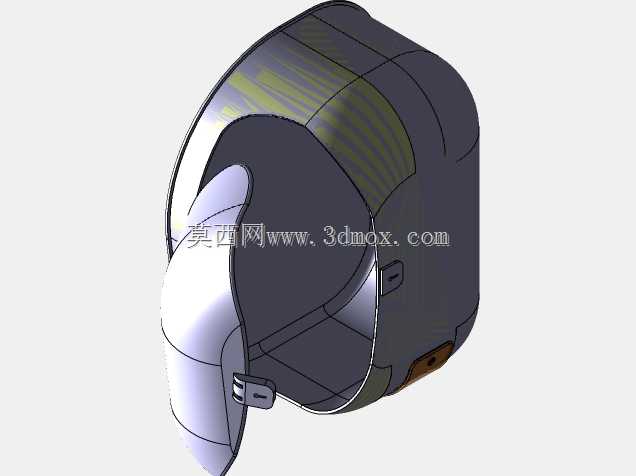

　　细节设计上，锁扣布置在箱体正面居中位置，骑手坐在车上侧身就可以直接操作开锁，不需要绕到车后摸索；上盖和箱体的后侧设置隐藏式合页结构，开盖之后上盖向后翻转，不会完全脱离箱体，取放物品时不需要把沉重的箱盖完全取下，单手就可以完成开箱、取物、扣合锁止的全套操作。箱体外壳的分模线沿箱体侧部最大轮廓布置，合模线位置隐蔽，外观面没有突兀的拼接痕迹，红、白两色的壳体分别注塑之后在箱口位置装配贴合，色彩分界清晰，兼顾实用性和外观装饰性。
