弯管式摩托车护腿防撞防护框架

　　该防护框架主要用于两轮摩托车前部或腿部外侧区域，属于骑行安全防护类结构件。实际装车时，它围绕乘员腿部可能接触或受撞击的空间形成一圈连续刚性边界，能够在低速倾倒、侧向刮擦、路口轻微碰撞以及停车扶车失误等场景中，先于车身覆盖件和腿部接触外部物体，从而降低腿部直接受压、夹挤和擦伤的风险。框架并非单纯装饰件，其结构价值在于把外部冲击力沿管材轮廓传递到多个安装点，再分散至车架或车身固定位置，避免局部载荷集中在单一螺栓孔或塑料护板上。

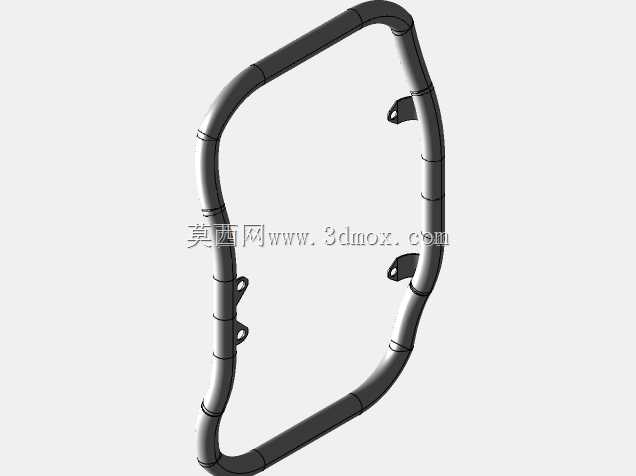

　　从外形看，零件采用近似矩形但四角圆滑过渡的闭环弯管构型，上边缘随车身前部姿态形成轻微弧度，下边缘相对平直，左右两侧竖向段承担主要侧向防护距离。这种轮廓不是按平面草图随意拉伸得到，而是结合摩托车腿部活动空间、车身覆盖件边界以及转向时手把、线束和制动管路的运动包络共同确定。框架内侧需要留出足够空隙，既不能在正常骑行中干涉膝盖和护膝，也不能在转向极限位置触碰前叉、转向灯或侧罩。外侧则应保持圆滑连续，避免突出尖角在碰撞时对行人或骑行者造成二次伤害。

　　管材是该件的主体承载特征。圆管截面在各个方向上的抗弯能力较均衡，适合承受来自侧前方、正前方和下方斜向冲击的复合载荷。弯曲段采用较大半径过渡，可减少小半径折弯造成的外侧壁厚减薄和内侧褶皱问题。对于量产件而言，弯管后还需关注回弹角度、端部相贯线位置以及焊接热影响区的变形控制；若采用三维建模进行前期校核，应把管材中心线、外径、壁厚和折弯半径作为关键参数，而不是只建立外观曲面。框架上设置的小支耳用于与车身连接，支耳位置决定了装车后的受力路径，孔距、孔轴方向和贴合面角度都需要与车架安装点一致。

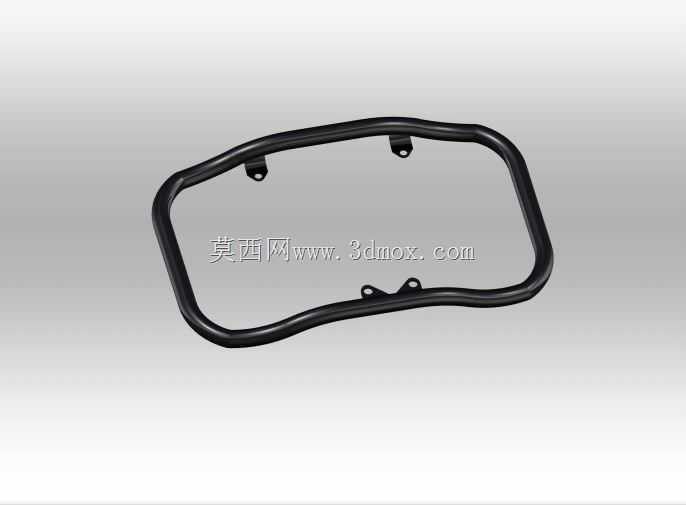

　　安装边界方面，上部两处支耳靠近框架顶边，适合承担侧向翻转和前向冲击带来的拉压载荷；下部支耳位于底边附近，可限制框架下探和扭转。三个或多个固定点共同构成稳定约束，使闭环框架在受撞时不易整体旋转。设计支耳时，不能只看螺栓是否能够装入，还要考虑工具操作空间、螺母背面可达性、减震垫或衬套的压缩量，以及车架管材在载荷下的局部强度。若安装面为曲面，支耳端部应做出与车身贴合的角度或增加垫片，避免螺栓强行拉紧后使框架产生持续内应力。

　　在结构设计思路上，该类护腿架需要在防护范围、重量和外形紧凑性之间取得平衡。框架包围面积过大，虽然能增加腿部遮挡范围，但会增大力臂，使安装点承受更高弯矩；框架过于贴近车身，则在倾倒时可能先压坏覆盖件，无法形成有效缓冲距离。较合理的做法是让主环轮廓沿腿部外侧危险区域布置，在膝盖和小腿前外侧保持必要间隙，同时在靠近车身的位置通过短支耳传力。管材直径和壁厚应根据车型重量、目标防护等级以及常用车速确定，低速代步车型偏重经济性和轻量化，越野或重载车型则需提高管径、壁厚并加强支耳焊接区域。

　　该模型还可用于焊接夹具设计、弯管工艺评审和装配干涉检查。工程应用中，常将框架数据放入摩托车整车装配里，校核转向极限、悬架压缩、腿部人机姿态和覆盖件拆装顺序。尤其在前部护板、灯具、线束已经布置紧凑的车型上，防护架不能独立设计，必须与周边件同步检查：转弯时不得与前叉同步运动件接触，震动时不得摩擦油管和线缆，维护时不应阻碍火花塞、空滤或侧盖拆卸。表面处理通常可采用喷塑、电泳或镀铬前抛光等路线，但三维结构阶段应优先保证焊缝位置便于加工、管端封闭可靠、安装孔同轴度稳定。

　　从使用功能看，该框架除防撞外，还可在低速推行、原地倒车和狭窄路段挪车时为腿部提供心理与物理双重边界。闭环管架在受到轻微外力后，若变形仍处于弹性范围，可在一定程度上恢复形状；若冲击超过设计极限，理想失效形式应为管材局部弯曲或支耳附近可控变形，以此吸收能量，而不是焊缝脆性断裂后整体脱落。因此，建模和后续出图时应明确主环连续性、支耳补强范围、安装孔规格以及与车身配合的间隙要求，使该件既能作为独立防护部件加工，也能在整车安全结构中承担明确的载荷传递作用。
