户外分布式光伏用六片装太阳能板支撑钢架

　　做光伏配套结构设计快八年，经手的支架方案从户用小型到工商业集中式少说有上百套，这次的六片装太阳能板支撑钢架，是针对户用分布式、离网供电站点这类场景做的轻量化落地结构。很多刚入行的设计师做光伏支架容易陷入两个误区，要么盲目堆料导致成本居高不下，要么为了省料牺牲结构冗余，遇上极端大风天气就出现组件变形甚至架体垮塌的问题，这套结构在设计之初就先把安装场景的边界条件捋得很清楚。

　　先从实际安装的场景说，这类支架主要适配农村户用屋顶、牧区离网供电点、野外小型监测站点的光伏铺设需求，这些场景有个共性：安装现场的吊装条件有限，很多地方大型设备进不去，支架零部件得靠人工搬运，所以单根构件的重量必须控制在成年男性单人可搬运的范围内，同时现场安装不能依赖复杂的专用工装，普通的扳手、水平尺就能完成组装。这套支架的主体采用低碳钢U形型材做框架，不是随便选的型材截面——U形钢的抗弯截面模量在同重量的常用型材里表现很均衡，折弯成型的工艺成熟，镀锌处理的成本也低，完全能满足户外二十年以上的防腐蚀使用要求，毕竟光伏组件的设计使用寿命普遍在二十五年以上，支架的防腐寿命不能拖组件的后腿。

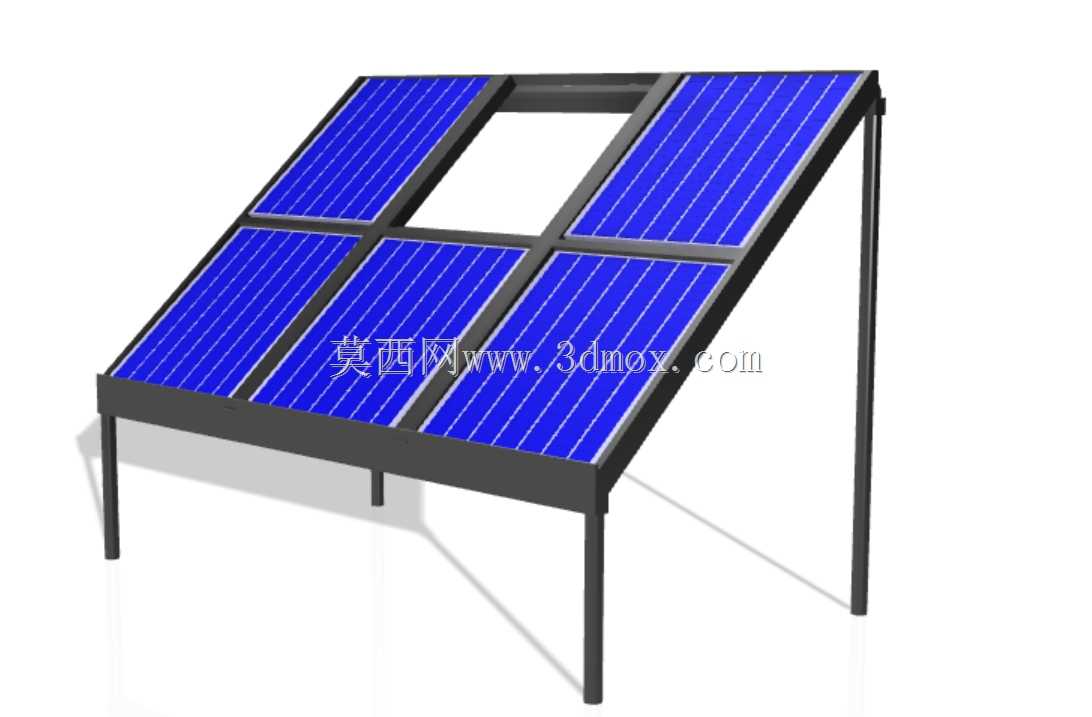

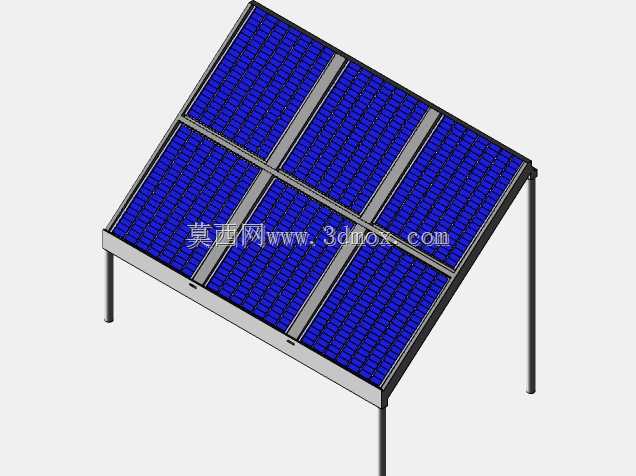

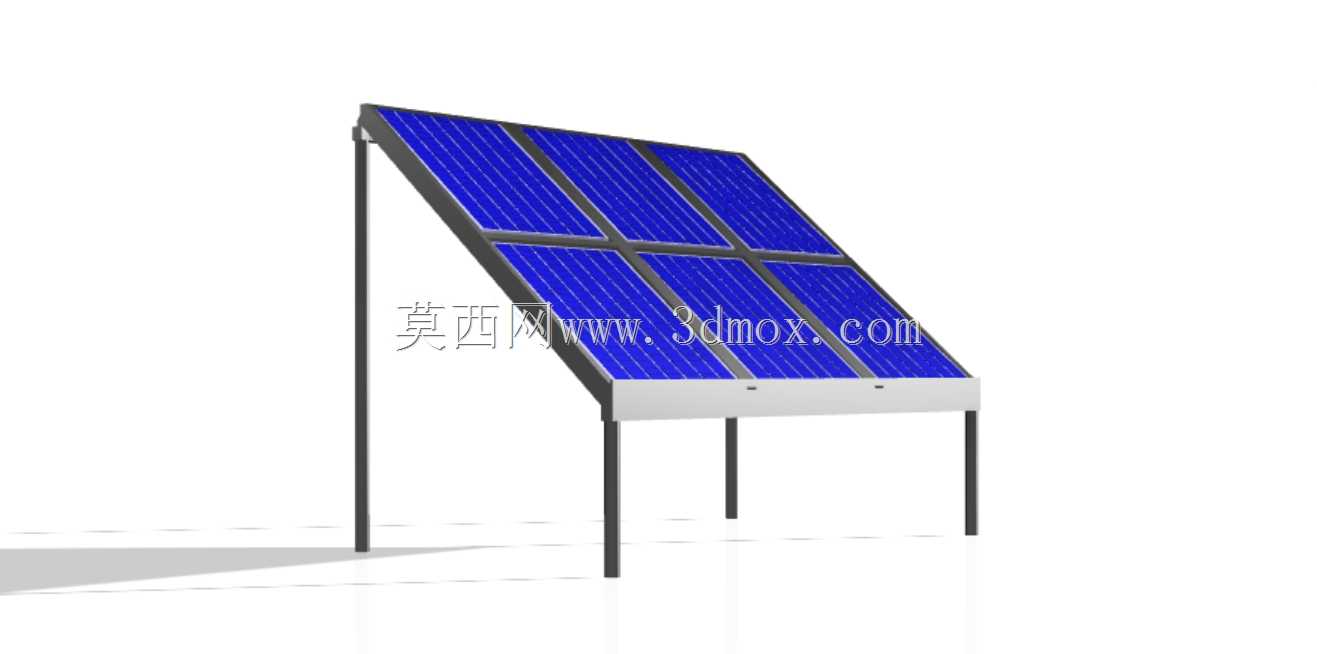

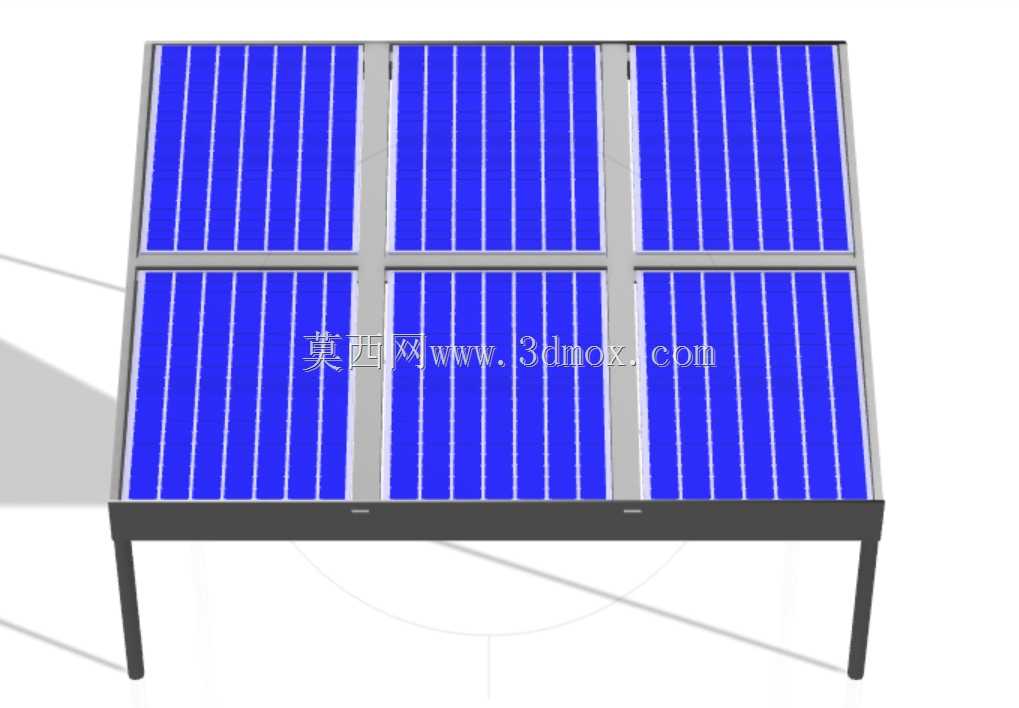

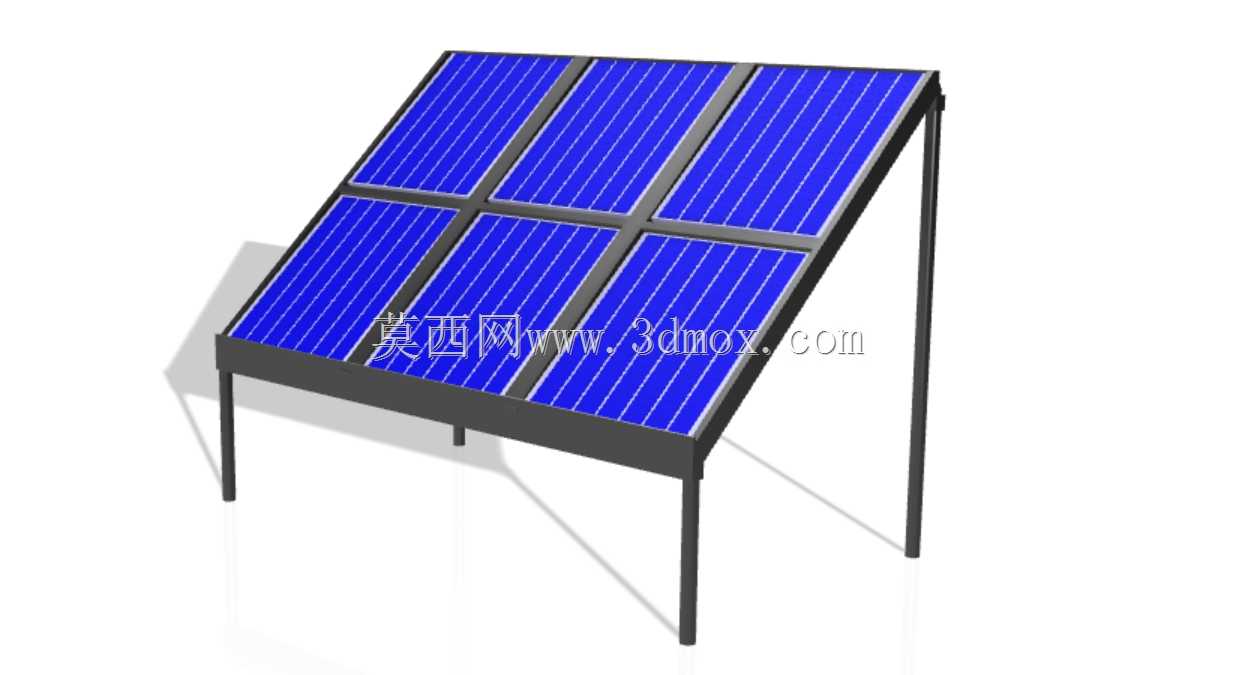

　　尺寸参数是结合常用的晶硅组件规格反推的，整套支架安装完成后总高度1.2米，横向总宽度2.2米，刚好能排布两排三列共六块标准尺寸的晶硅光伏板，这个高度设置有两个实际考量：一是支架底部留出的通风间隙足够，夏天组件工作的时候，背面的空气能顺畅流通带走热量，不会因为积热导致组件发电效率下降，根据实际测试数据，组件工作温度每升高1摄氏度，发电效率会下降0.4%左右，底部留够通风空间能让夏季高温时段的发电效率提升5%以上；二是这个高度刚好能避开地面的杂草、积雪堆积，北方地区冬季积雪厚度普遍在30厘米以内，南方地区杂草生长高度控制得当的话，不会遮挡组件底部的受光面，日常巡检的时候人不用弯腰就能查看支架的连接螺栓有没有松动，组件接线有没有老化破损，运维的便利性提升很多。

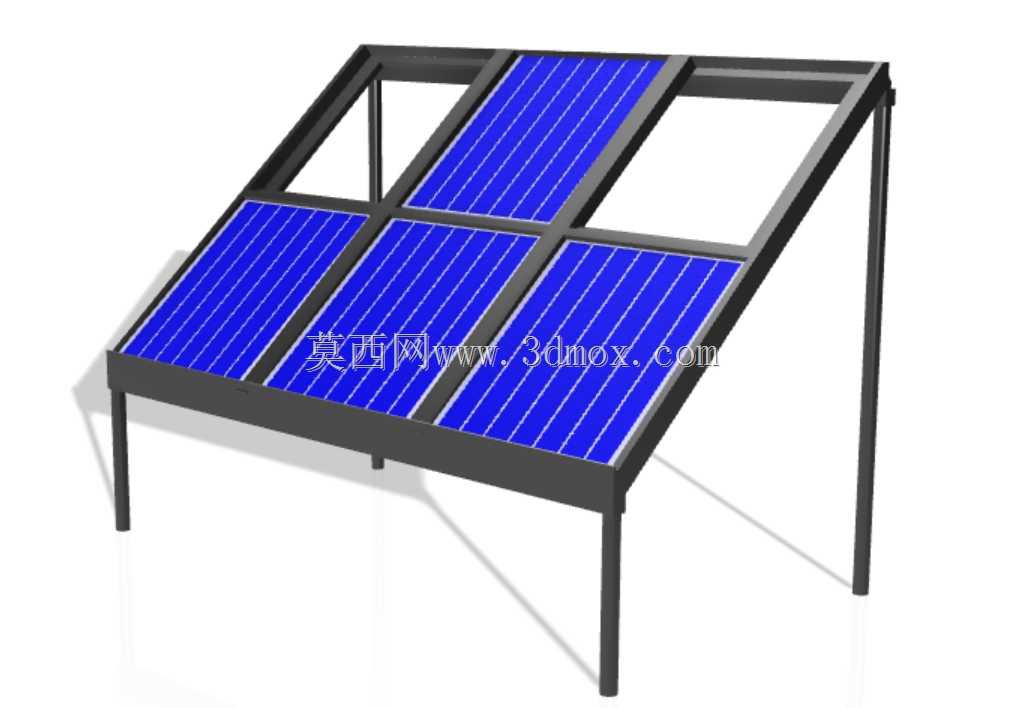

　　结构设计上没有搞花里胡哨的造型，所有连接节点都采用螺栓装配式连接，没有现场焊接的工序，这一点对户外安装太重要了——野外现场焊接不仅要带焊机、接临时电源，焊接后的焊口如果防腐处理不到位，两三年就会从焊口位置开始锈蚀，成为整个结构的强度薄弱点。整套支架的斜梁、立柱、横撑的连接位置都预先做了安装孔位设计，孔位留了20毫米的调节余量，现场安装的时候就算基础浇筑有小的尺寸偏差，也能通过孔位微调来保证支架的安装角度符合设计要求，不用重新打孔破坏型材的镀锌层。倾斜角度是按照大部分中纬度地区的最佳受光角度设置的，当然如果是低纬度或者高纬度地区使用，只需要调整斜梁和立柱的连接孔位，就能在20度到45度之间调整倾角，适配不同纬度的太阳高度角，不用重新开模做构件，通用化程度很高。

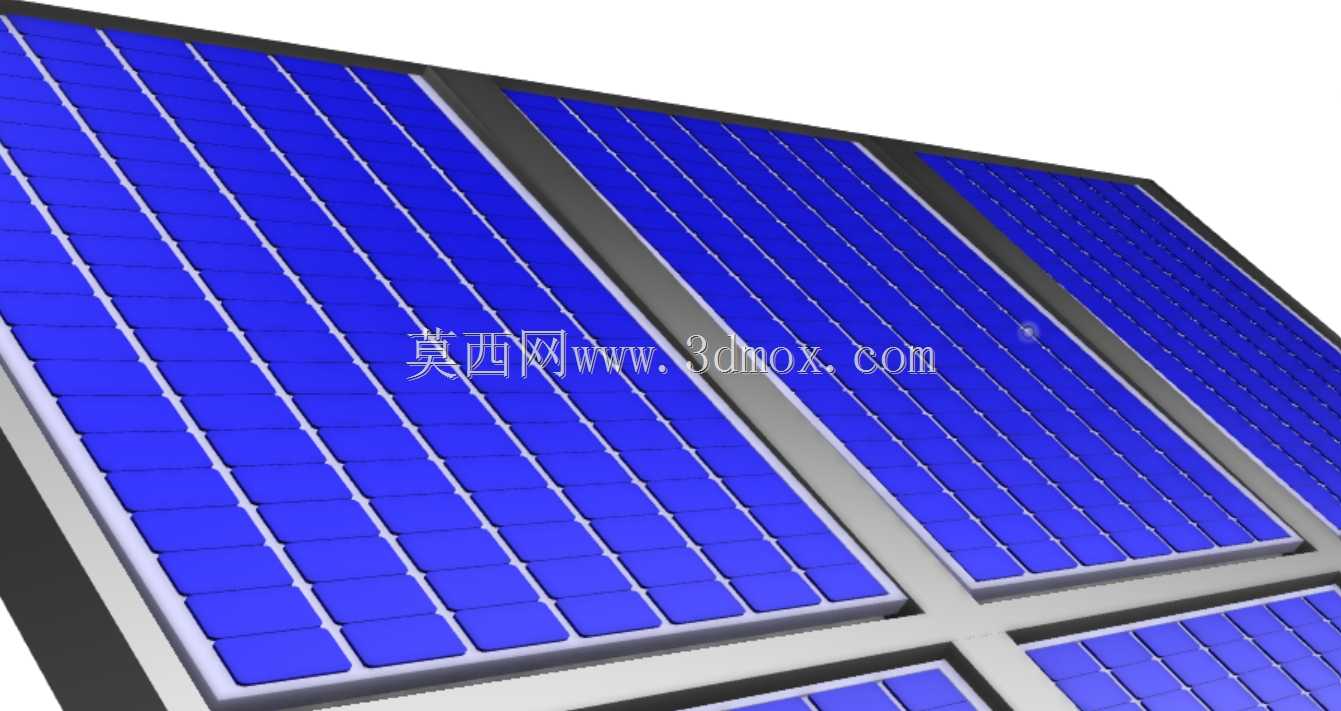

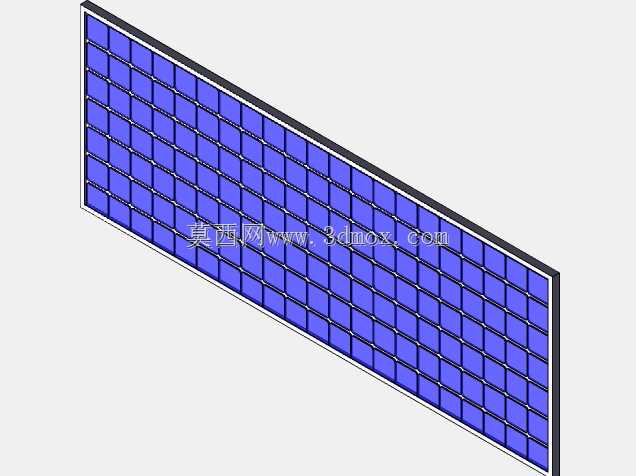

　　很多人容易忽略支架的安装边界问题，这套支架的立柱底部设计了150*150毫米的安装法兰盘，法兰盘上开了四个长条形安装孔，不管是做混凝土基础预埋螺栓，还是在彩钢瓦屋顶用夹具固定，都能适配对应的安装固件，不用额外做转接件。框架上用于固定光伏组件的压块安装孔是沿着横撑通长设置的，不管是常规边框厚度30毫米的晶硅组件，还是稍薄一点的薄膜组件，都能通过调整压块的位置来固定，不会出现孔位对不上的情况。还有个细节设计，支架的所有型材端部都做了塑料端盖封堵，一方面是避免雨水灌进型材内部造成内部锈蚀，另一方面也能防止安装运维的时候被型材的锋利切口划伤，这些小细节看起来不起眼，实际现场安装的时候能减少很多不必要的麻烦。

　　从结构受力的角度算过，这套支架按照当地基本风压0.55千帕、雪压0.4千帕的荷载条件做校核，型材的最大应力远低于低碳钢的许用应力，连接螺栓的抗剪、抗拉强度都留了1.5倍以上的安全冗余，就算遇上十年一遇的大风暴雪天气，也不会出现结构变形。之前在牧区做的试点项目，用的就是这套结构，安装完三年多，经历过10级大风和冬季30厘米厚的积雪，架体没有出现任何变形，组件的发电效率一直保持在出厂标准的95%以上，实际使用表现完全达到设计预期。

　　做这类户外支撑结构，从来不是把型材拼起来就行，得从材料选型、节点设计、安装便利性、运维成本、全生命周期寿命这些维度综合考量，每一个尺寸、每一个孔位的设置，背后都是实际安装和使用场景里摸爬滚打攒出来的经验，毕竟结构件是整个光伏系统的“骨架”，骨架稳了，上面的组件才能长期稳定工作。
