佳能便携卡片式数码摄像机结构

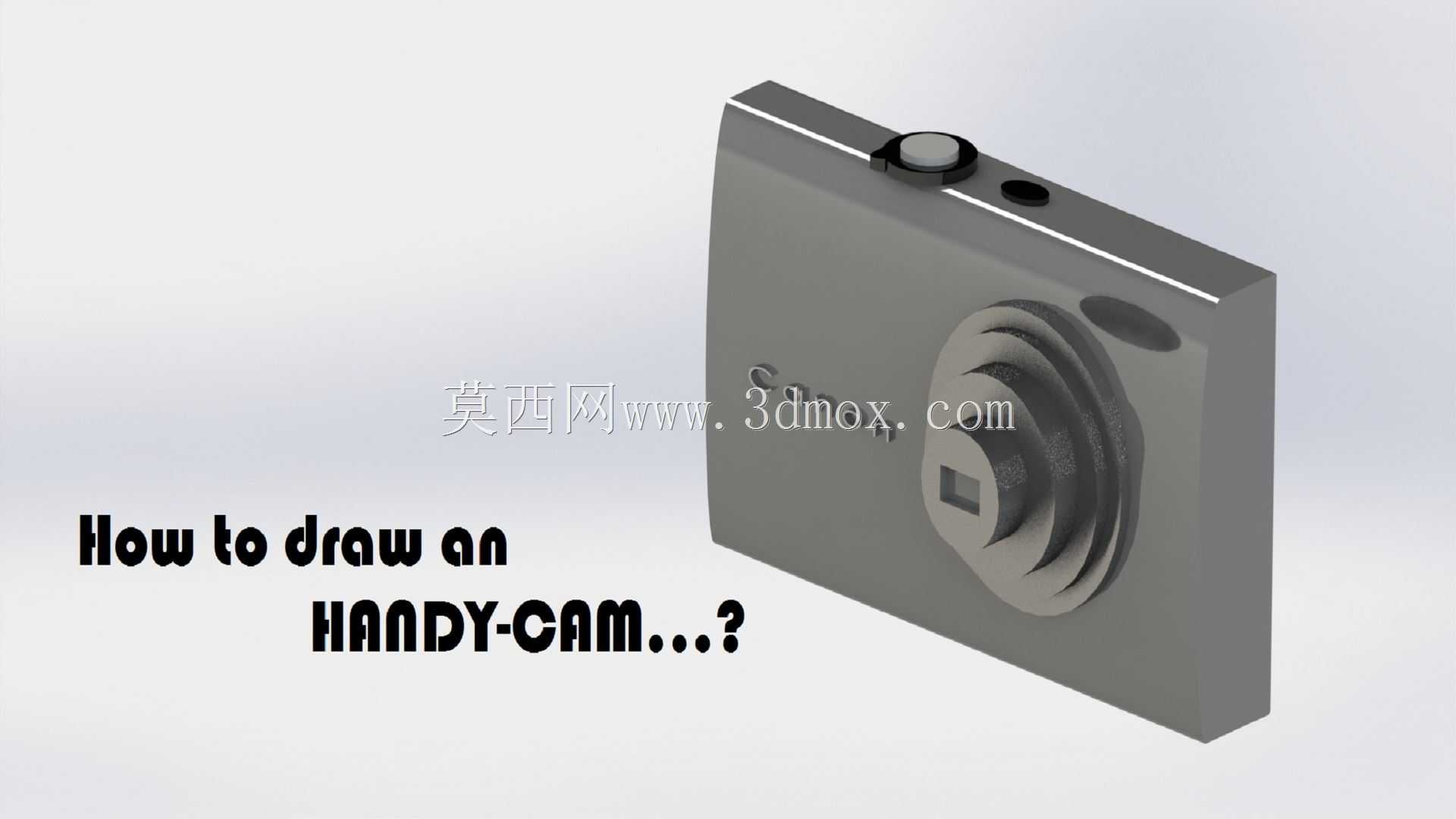

　　这款卡片式便携影像设备的三维结构，围绕日常随身记录、外出采风、门店巡检留档与教学演示等轻量化拍摄场景展开。整机采用薄型长方体机身布局，正面以同轴多层伸缩镜头组作为视觉与功能核心，顶面布置快门按键与辅助开孔，侧面和端面预留握持、接口与散热边界，整体没有冗余凸起，能够直接放入上衣口袋、小型挎包或设备收纳格中。

　　从实际用途看，这类便携摄像机面向短时、高频、快速启动的拍摄需求。使用者在现场不需要架设复杂支架，单手取出即可完成取景、对焦和拍摄；镜头轴线位于正面偏右区域，符合右手持机、食指自然落至顶面快门位的操作习惯。机身正面的镜头外圈通过多级圆筒台阶形成收纳与伸出两种状态的表达：收纳时镜组尽量退回壳体内，保证运输和携带时正面轮廓平整；工作时镜组沿光轴向前伸出，为光学镜片、调焦环和遮光结构留出运动空间。

　　结构设计上，壳体并非简单方块。前面板围绕镜头设置圆形沉台，使镜筒与外壳之间形成明确的装配分界；顶面快门按钮采用圆形凸台，周边保留手指按压间隙，旁边的小孔可对应麦克风、指示灯或传感器位。机身角部做了细微倒角处理，既降低薄壳边缘的锐利感，也能在跌落时减少应力集中。前面板上的品牌标识区域保持平整，便于铭牌、丝印或贴膜定位；背面则可容纳显示屏、按键区和电池仓，虽然当前展示重点在正面与顶部，但整体厚度已经限定了内部堆叠方式。

　　内部空间需要在极薄机身内协调光学模组、图像传感器、主控板、电池、存储卡槽和扬声器等部件。镜头组的多层圆柱结构不是装饰件，每一层都对应镜筒导向、遮光、镜片压圈或变焦行程的工程含义。设计时需先确定传感器靶面与镜头光轴的同轴关系，再向前推导镜筒外径、伸出长度和前面板开孔尺寸；向后则要保证传感器板与主控板的连接高度不突破后盖边界。电池通常布置在握持侧或底部区域，重心尽量靠近镜头轴线与手掌接触区，减少单手举持时的前倾感。

　　外形尺寸方面，模型呈现典型的口袋机比例：机身宽度大于高度，厚度明显小于传统单反或专业摄像机。镜头在收纳状态下仅略微突出前面板，顶面按钮高度控制在薄壳允许范围内，设备放入包内时不会因高凸结构产生明显勾挂。安装边界主要体现在外壳止口、镜头固定圈、按键孔位和面板贴合面上：前壳与后壳通过周边止口叠合，镜头模块从正面装入并由圆形压圈或螺钉位固定；快门按钮下方需保留微动开关行程，孔位与按钮之间设置小间隙，避免按压卡滞。

　　在维修与装配角度，这种结构要求设计师严格控制层叠公差。镜筒各阶圆柱若同轴度不足，伸缩过程中容易出现摩擦、偏心或异响；前面板开孔若与镜头固定座错位，会影响外观缝隙和遮光效果。薄壳内部还需在镜头周围布置加强筋，既为螺钉柱提供支撑，也防止握持挤压导致面板变形。顶面小孔与内部麦克风之间要预留声学通道，同时避免与快门机构、镜头驱动机构发生干涉。

　　该三维造型把消费类数码影像设备的关键外部特征和镜头层级关系清晰表达出来，适合用于电子产品结构学习、外观方案评审、镜头模组布置讨论以及手持设备人机尺寸分析。观察模型时，可以从正面镜筒台阶读出光学系统的伸缩逻辑，从顶部按钮理解拍摄操作路径，从薄型壳体轮廓反推内部电路板、电池与传感器的紧凑堆叠方式。
