精灵球造型趣味摆件三维结构设计

　　这款球形潮玩摆件的结构开发，最初是从文创周边落地的实际需求切入的，很多线下动漫展的互动装置、主题门店的陈列道具、潮玩盲盒的开合款产品线，都需要一款辨识度极高、同时具备基础收纳功能的球形载体，经典红白精灵球的大众认知度足够高，不管是作为桌面收纳盒放置回形针、耳钉这类小零件，还是作为主题密室的触发道具、儿童科普教具的演示外壳，都能快速适配场景，不需要额外做过多的用户认知铺垫。

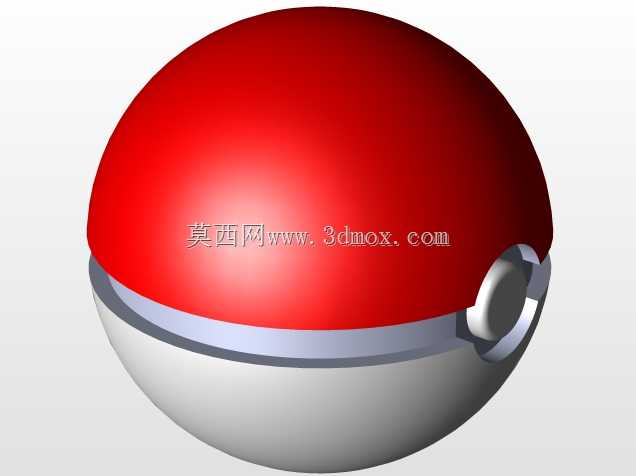

　　做结构拆分的时候最先敲定的是中分开合的布局，整个球体沿赤道面拆分为上红下白两个半球壳，没有采用整球粘接的方案，核心是考虑到后续使用时的开合需求——如果做成封闭整球，只能作为静态摆件，既没法在内部放置小物件，也没法在壳体内部加装发光模组、音效触发板这类电子元件，实用性会大打折扣。两个半球的配合面没有做简单的平面对接，而是在其中一个半球的对接端设计了一圈环形定位凸台，另一个半球对应位置做等宽的定位凹槽，合模的时候凸台完全嵌入凹槽，既能保证上下半球拼合之后球面没有错位台阶，整体圆度偏差控制在0.2mm以内，也能避免两个半球发生径向转动，拼合之后外表面的分模线刚好沿着球体赤道环分布，后续做表面喷涂的时候可以直接沿分模线做遮蔽，不需要额外做治具定位。

　　球体正面的按钮结构是整个设计里细节考量最多的部分，按钮没有直接做在半球壳的外表面，而是在中分位置的黑色环带上预留了沉台安装位：黑色环带本身是套在两个半球对接位置的装饰圈，宽度根据球体整体直径按比例设定，既可以遮挡两个半球对接处可能出现的细微配合缝隙，也能作为按钮的安装基座。按钮采用双层同心圆结构，外层是黑色的环形基座，内层是白色的圆形按键，按键背面预留了卡扣柱，安装的时候从环带内侧穿入预留孔，卡扣卡在环带内壁的限位槽里，按键正面和环带外表面的高度差控制在0.5mm，既不会突出球面过多影响整体滚动摆放的稳定性，按压的时候也有足够的行程反馈，如果后续要加装按压触发的弹簧、微动开关，直接在按键背面的柱位上套设弹簧、在壳体内壁对应位置固定微动开关即可，不需要额外修改壳体的主体结构。

　　外形尺寸的设定参考了主流桌面摆件的通用边界，整体球体直径控制在70mm到120mm的可缩放区间，这个尺寸段的产品不管是放在办公桌、展示柜还是作为手持把玩件都合适：如果做70mm直径的迷你款，可以作为钥匙扣挂件，壳体壁厚设定在1.8mm，整体重量控制在30g以内，挂在钥匙串上不会造成过多负重；如果做120mm直径的桌面收纳款，壳体壁厚可以加到2.5mm，内部空腔的有效容积能达到550ml左右，足够放置小型蓝牙耳机、折叠便签、糖果这类小物件。安装边界上，球体底部没有额外设计突出的底座，而是将下半球的底部曲面做了微小的平面切边处理，切边的直径控制在20mm，摆放的时候可以稳定直立在水平桌面上，不会出现随意滚动的情况，同时这个切边尺寸很小，从侧面观察的时候几乎不会破坏整球的视觉完整性。

　　壳体的壁厚设计充分考虑了不同加工工艺的适配性，如果采用注塑工艺量产，上下半球的壁厚保持均匀，没有出现局部壁厚突变的位置，避免注塑冷却过程中出现缩痕、气泡，半球壳内壁的顶部和底部都设计了十字形的加强筋，加强筋的厚度取壁厚的0.6倍，既可以提升薄壳的抗挤压强度，就算从1.2m的高度跌落至硬质地面也不会出现壳体开裂，也不会因为筋位过厚导致外表面出现缩水痕迹。如果采用3D打印做手板验证，壁厚设定在2mm以上就可以保证打印过程中壳体不会出现变形，分件的拆分方式也刚好符合FDM打印的成型要求，两个半球可以分别平放打印，不需要添加大量支撑，支撑去除之后的表面经过简单打磨就可以进行喷涂上色。

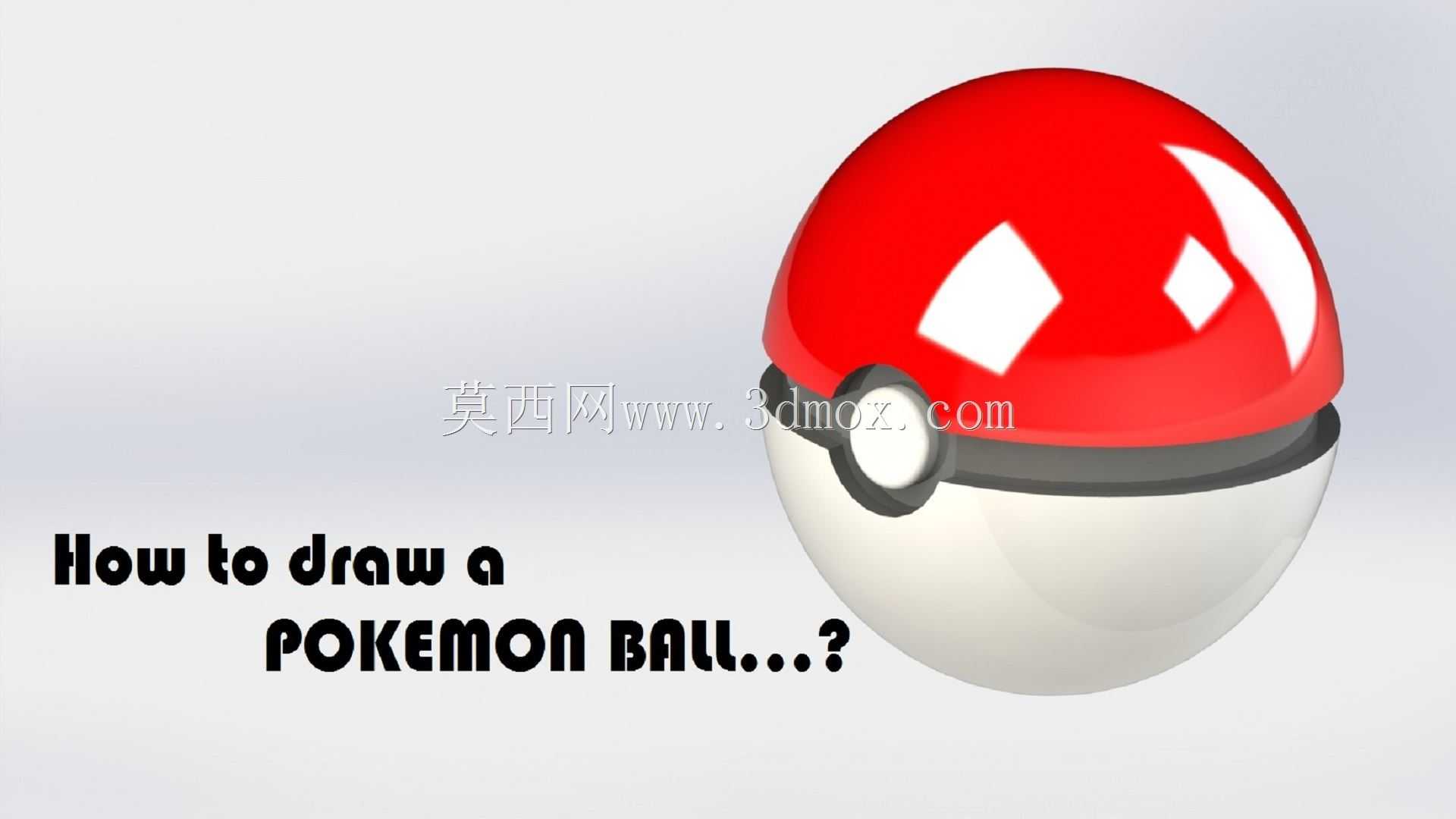

　　表面造型的处理上，上半球的红色高光区域预留了三个不同角度的高光面造型，不是简单的光滑球面，而是模拟了光亮烤漆面的反光效果，在做三维渲染的时候可以直接呈现出釉面的质感，实际生产中不管是做UV亮面喷涂还是抛光处理，这几个曲面的曲率都是连续过渡的，不会出现反光断层。上下半球的分色边界完全沿着赤道环的边缘分布，红色区域和白色区域之间被黑色的装饰环完全隔开，喷涂的时候不需要做高精度的分色遮蔽，就算不同颜色的漆面有轻微的溢边，也会被黑色环带遮挡，大幅降低了后期表面处理的难度。

　　内部结构的拓展性也做了预留，半球壳的内壁上均匀分布了四个小的螺丝柱，如果需要在内部固定电池仓、小型电路板或者配重块，直接用自攻螺丝就可以锁紧固定，不需要额外粘贴双面胶，避免长时间使用之后胶层老化导致内部零件晃动。如果要做静态摆件款，不需要安装任何内部零件，两个半球可以通过卡扣或者磁吸的方式固定：在上下半球的定位凸台里分别嵌入圆形钕铁硼磁铁，拼合的时候靠磁力吸合，需要打开的时候稍微用力就可以分开，开合的手感顺畅，也不会出现卡扣长期使用之后磨损断裂的问题。

　　从实际应用的延伸场景来看，这个结构不只可以作为潮玩摆件，去掉表面的卡通分色之后，同款球形中分结构还可以作为球形传感器的外壳、小型设备的防护球罩，内部安装检测元件之后，球体的曲面可以保证360度方向的信号传输不受遮挡，中分开合的结构也方便后续内部元件的检修和电池更换，结构本身的通用性很强，不需要做大幅修改就可以适配不同的工业和文创使用场景。
