家用三叶吊扇整机结构三维造型

　　这套三维造型围绕常规室内吊顶安装的三叶吊扇展开，整体结构拆分为悬吊固定段、中心电机壳体、三组辐射状扇叶以及叶根连接座四个核心部分，建模过程中完全按照实物装配关系搭建约束，没有采用外观曲面单独建模后强行拼合的简化做法，每一处配合面都预留了实际装配所需的贴合边界，方便后续直接导出工程图进行钣金冲压、注塑件开模或者机加工件的工艺核对。

　　从实际使用场景来看，这类吊扇多用于层高在2.8米至3.5米之间的民用住宅客厅、乡镇自建房堂屋、小型餐饮门店以及厂区员工休息区，和台扇、落地扇的侧向送风逻辑不同，吊扇安装在人员活动区域的正上方，工作时扇叶旋转推动空气形成自上而下的层流风场，不会直吹人体局部造成不适，夏季可以快速搅动室内停滞的热空气，让空间内温度分布更均匀，冬季搭配空调暖风使用时反向低速运转，还能把聚集在天花板附近的热空气压回人员活动高度，降低采暖能耗。

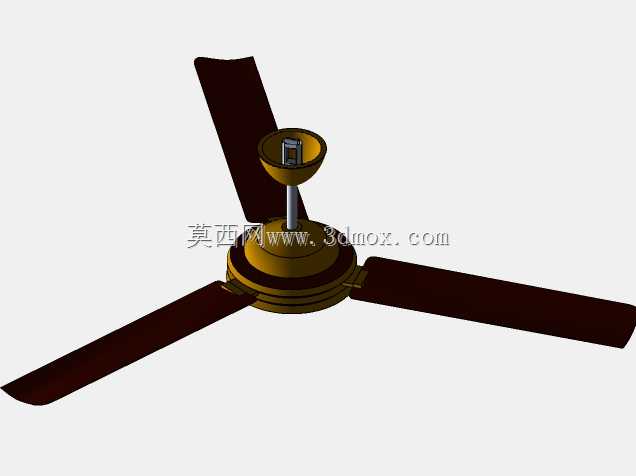

　　建模时首先确定的是安装边界：顶部的悬吊吊杆采用中空圆管结构，内部预留走线空腔，吊杆上端对接建筑顶面的膨胀吊钩挂载位，下端和电机壳体的上吊耳通过销轴铰接，这个铰接结构不是刚性锁死，允许吊扇在启停瞬间有微小的摆动余量，避免旋转启动的反扭矩直接传递给建筑顶面造成固定螺栓受剪。中心电机部分采用上下扣合的圆盘形壳体，壳体内腔预留了足够的容积容纳单相异步电机的定子、转子以及轴承组件，壳体外圆做了阶梯止口，上下壳合模后通过周向均布的三颗紧固螺丝锁死，外壳表面做圆弧过渡，没有突出的棱角，既避免高速旋转下的风阻异响，也防止日常清洁时划伤手部。

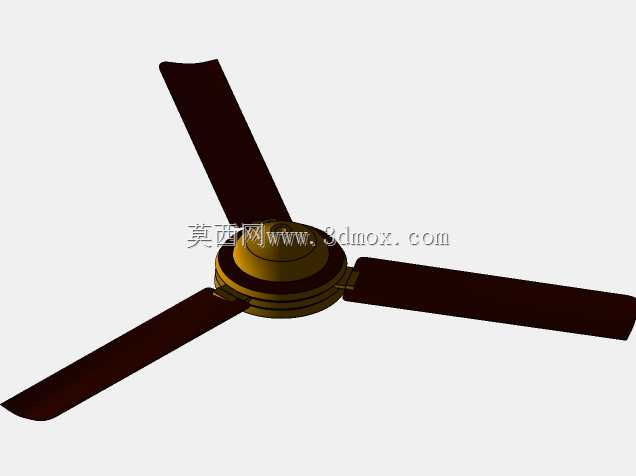

　　三组扇叶采用120度周向均布的布局，这个角度分配经过动平衡校核，三个叶片的质心落在同一回转平面内，旋转时径向离心力互相抵消，不会产生周期性的偏振载荷。扇叶本身采用长条形带扭转角的翼型截面，从叶根到叶尖逐渐收窄，叶片的安装倾角设置在12度至15度之间，这个角度区间是家用吊扇的最优工况区间：倾角过小会导致送风推力不足，倾角过大则会让电机负载陡增，不仅耗电量上升，还会出现转速下降、电机过热的问题。叶根位置设计了独立的连接卡座，卡座上预留两个长条形安装孔，允许在装配时微调叶片的伸出长度和安装倾角，方便产线做完动平衡测试后对单个叶片的位置进行补偿修正，不需要整体更换扇叶组件。

　　外形尺寸方面，整机组装好之后扇叶的回转直径控制在1.2米至1.4米区间，对应15至25平方米的室内使用面积，吊杆的标准长度为300毫米，安装完成后扇叶距离地面的净高度保持在2.3米以上，既保证人员站立抬手不会触碰运转中的扇叶，也避免扇叶距离天花板过近导致进风空间不足、送风效率打折。所有叶片的边缘都做了R3以上的圆角倒钝处理，叶尖位置额外做了上翘的小翻边，这个结构可以削弱叶尖处的空气涡流，降低运转时的风切噪声。

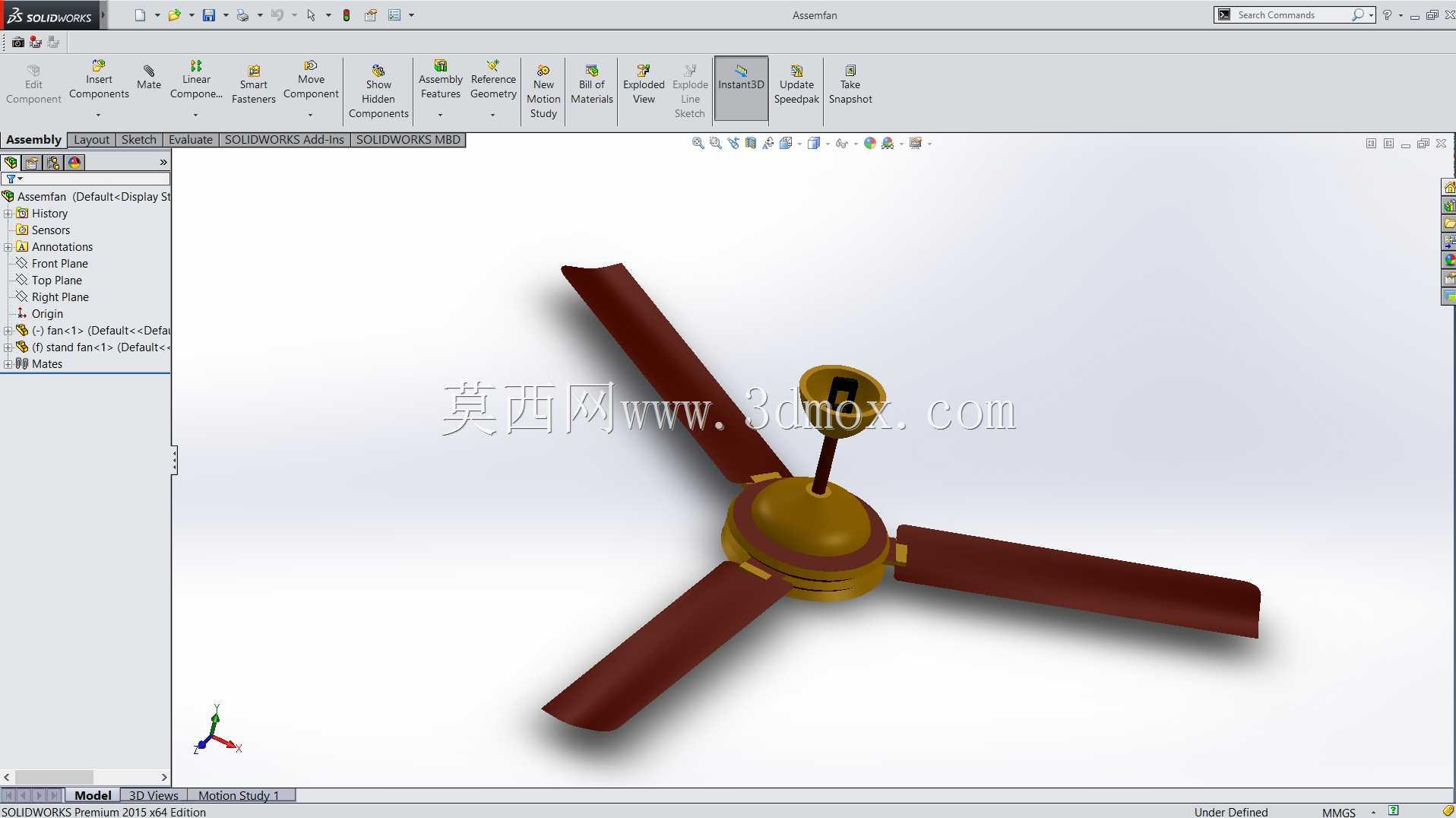

　　建模过程中所有运动部件都按照实际转动副添加了配合约束：电机转子和中心轴之间设置旋转自由度，扇叶和转子输出端的连接盘之间设置刚性固定，悬吊销轴位置设置摆动自由度，完整还原了吊扇从吊装、启停到正常运转的全部运动逻辑，结构工程师可以直接在模型基础上校核不同叶片材质下的离心载荷、壳体连接螺丝的剪切强度，也可以快速修改扇叶数量、吊杆长度、叶片扭转角参数，衍生出不同送风规格的衍生机型，适配不同面积的使用空间。
