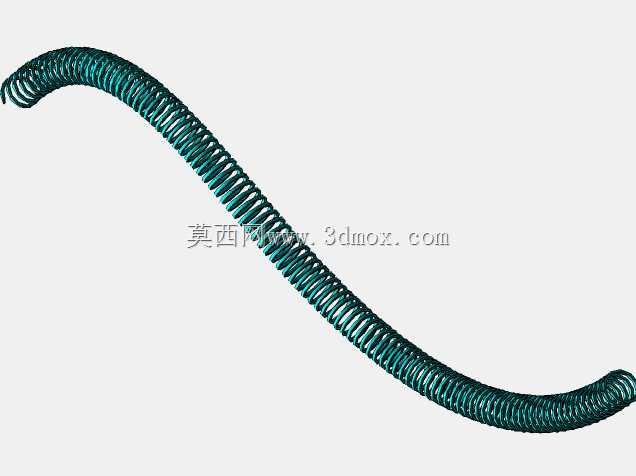

大曲率空间弯弧螺旋弹性构件

　　这个构件不是常规直立圆柱弹簧的简单拉伸，而是把螺旋弹性体沿一条连续空间曲线进行扫掠成型，整体呈现大弧度弯曲形态，两端自然收束，中段随样条轨迹平滑过渡。工程中遇到这类需求，往往是因为安装空间不是直线通道，弹性件需要在狭窄、弯折或异形腔体内完成支撑、复位、缓冲或柔性导向。

　　从使用场景看，弯曲弹簧常见于手持式工具、通讯终端周边小机构、医疗与检测器械的柔性探杆、线缆保护组件、弯管内复位机构以及一些需要随形布置的轻载连接部位。它的价值不在于承受很大的静载荷，而在于把弹性力沿着非直线路径传递出去。普通直弹簧如果强行装入弧形槽内，端部容易偏磨，圈与圈之间会出现局部贴死，受力后还可能发生侧向翻转；而随曲线成型的螺旋件能够在装配状态下保持圈距相对均匀，压缩或回弹时运动轨迹更贴近预设路径。

　　设计这类零件时，首先要确定的是中心轨迹线。轨迹不能只追求外观顺滑，还要考虑弹簧圈在弯曲处的几何干涉。外侧弧长大于内侧弧长，若仍按直线弹簧的等节距思路处理，弯曲后外圈间隙被拉大、内圈间隙被压缩，严重时内侧相邻簧圈会提前接触。实际建模时需要把线材直径、螺旋中径、节距和曲线曲率放在一起校核：曲率半径越小，内侧圈距裕量越重要；螺旋中径越大，弯弧过程中截面扭转和圈体错位越明显。

　　线材截面采用圆形金属丝时，成型连续性较好，接触应力分布也相对稳定。螺旋圈沿曲线扫掠后，构件表面形成连续肋条状结构，视觉上可以清楚看到每一圈簧丝的走向。端部不宜做成突兀切口，最好保留平顺收头或并圈处理，这样在与卡槽、柱塞、软管内壁配合时，不会因为端头毛刺或局部尖角造成卡滞。若用于频繁往复动作，端部还应考虑磨平、收口或增加导向套，避免端头在压缩过程中刮擦配合面。

　　功能特性上，这类弹性构件同时具备轴向回弹和一定的侧向柔顺性。它可以在弯弧方向上跟随外部载荷产生变形，也能在自身螺旋轴线方向提供回复力。与橡胶弯管相比，它的耐疲劳性、尺寸稳定性和耐温范围更有优势；与片簧相比，它更容易实现长距离、多方向的弹性布置。需要注意的是，弯曲状态会改变弹簧刚度，不能直接套用直弹簧公式。曲率较大的位置，局部刚度会升高，内侧圈间接触后还会产生分段刚度，因此在结构验证时应关注载荷—位移曲线是否存在突变。

　　安装边界方面，外围最好设置与弯弧趋势一致的导向槽或护套。导向通道的内径应大于弹簧外径，并在弯曲段保留足够间隙，避免构件受压后外径膨胀而摩擦侧壁。两端安装点之间的空间距离、弧段最小半径、入口和出口方向都要明确，因为这些条件决定了弹簧在自由状态下的预成型形状。若装配后需要预压，预压量不能让小半径区段完全并圈，否则该处会失去弹性并形成硬接触，长期工作后容易产生永久变形。

　　三维建模时，核心不是单独画一个螺旋，而是让螺旋截面与空间路径保持正确的法向关系。路径拐点应尽量采用连续曲率过渡，减少局部扭折；扫掠过程中要检查簧丝是否自交，尤其在两端回弯和大曲率区域。完成实体后，可通过剖切观察内侧圈距、端部收头和相邻圈最小间隙，再结合装配体确认运动极限位置。对于轻载复位机构，重点检查回弹是否顺畅；对于缓冲用途，则要评估冲击时哪一段先并圈，以及并圈后载荷是否会直接传递到壳体。

　　整体而言，这种曲线样条弹簧解决的是异形空间内弹性元件难以直线布置的问题。它把弹簧的储能、复位和柔性支撑能力整合到一条弯弧构件中，适合结构紧凑、运动路径受限、又需要可靠回弹的机械部位。设计时只要把中心轨迹、圈距分配、端部处理和导向边界同时考虑进去，就能避免装配卡滞、偏磨和早期疲劳失效。
