格栅板夹持固定卡扣组件结构

　　这套夹持固定结构主要服务于工业操作平台、检修走道、电缆沟盖板、污水厂格栅铺装以及钢结构楼面板的现场装配场景。钢格板或电锻格栅在铺设到支撑梁上方后，若仅依靠自重限位，设备振动、人员走动、叉车边缘碾压或温度变形都可能造成板件移位、翘边，甚至在检修通道中形成局部悬空风险。该类卡扣的作用，就是在不大量焊接、不破坏格栅承载条表面防腐层的前提下，把格栅面板与下方支撑框架压紧锁定，使分散铺设的板件形成稳定的可拆铺装体系。

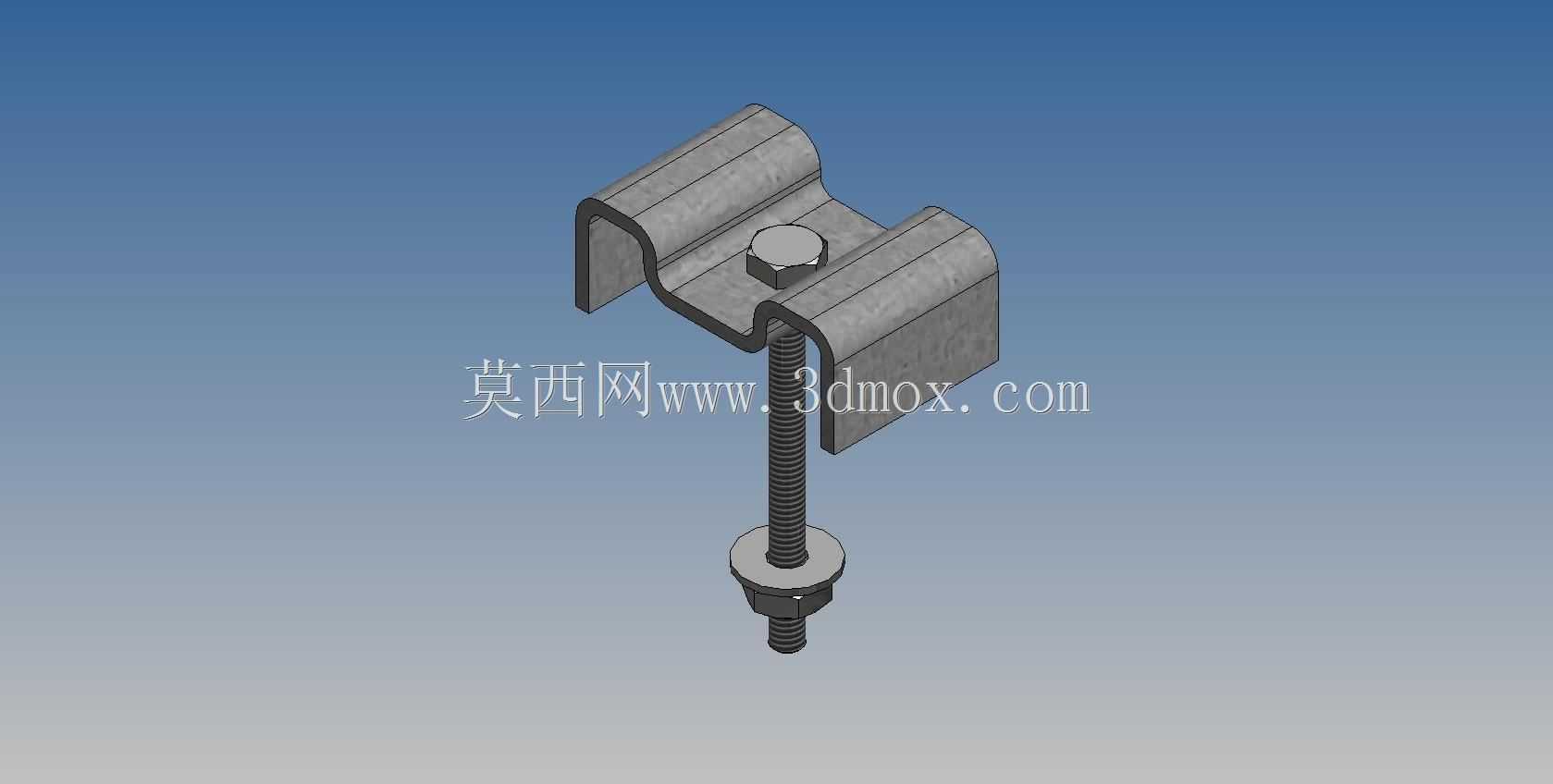

　　从结构组成看，模型包含上夹持座、锁紧螺栓、下压紧螺母及配套垫圈。上部夹持座采用双侧折边形态，开口轮廓对应钢格板承载扁钢的上缘位置，安装时跨卡在格栅条上方，两个侧向折弯面分别贴靠相邻受力部位，避免单点压紧造成局部凹陷。螺栓沿夹持座中部竖向穿过，下端通过螺母和垫圈作用于支撑梁翼缘或格栅下方支承边，旋紧后形成“上卡扣压格栅、下垫圈顶支承”的夹紧力闭环。与传统焊接固定相比，这种方式不会在镀锌层或喷涂表面产生烧损，后续更换单块格栅、清理下方沟槽、检修电缆或管道时也可直接松开紧固件拆除。

　　建模时需要重点处理夹持座的折弯关系。上部零件并非简单平板，而是通过多次弯折形成容纳格栅肋条的槽形空间，折弯圆角、板厚和开口宽度必须保持一致，否则三维装配中会出现卡扣无法落位或干涉过大的问题。夹持座顶部预留螺栓过孔，孔位略大于螺杆直径，便于现场对准支撑梁上的安装位置；螺栓头与卡扣接触面之间设置承压面，可分散旋紧时的接触应力。螺杆长度需要覆盖格栅厚度、支撑翼缘厚度、螺母高度及垫圈压缩量，下端应保留适量外露螺纹，以便判断螺母是否完全啮合，但又不能过长而形成走道下方的突出障碍。

　　实际选型时，外形尺寸并非按单一标准值确定，而是围绕格栅板厚、承载扁钢间距、支撑梁翼缘宽度和安装边距共同确定。夹持座的横向跨距要适配格栅条的排布节距，开口深度应保证卡扣在振动工况下不会从板条上滑脱；螺栓中心线到格栅边缘的距离需兼顾手工具操作空间，过近会导致扳手无法就位，过远则会降低压紧点对板边的约束效果。下部垫圈的外径不宜过小，因为支撑梁多为薄壁型钢或镀锌型材，垫圈面积不足会在紧固时压伤翼缘表面，甚至使局部板件产生波浪变形。

　　在功能特性上，该组件兼顾定位、夹紧和可拆卸维护三种需求。夹紧力沿螺杆轴向传递，上夹持座把力分散到格栅上表面，下端紧固件把反作用点落在支承结构上，从而限制格栅的竖向跳动和水平窜动。对于露天装置区，紧固件通常采用镀锌或不锈钢材质，模型中螺纹段、六角头和螺母的几何关系应按标准件思路建立，牙型可简化表达，但公称直径、六角对边、头部高度和螺纹有效长度不能随意取值，否则会影响工程图导出和物料统计。

　　设计思路上，这类零件看似细小，却直接关系到平台系统的后期维护效率。若把格栅全部焊死，初期安装速度可能较快，但下方设备检修时必须切割破坏，重新补焊还会带来防腐修复问题；采用螺栓夹持方案后，单块板件可独立拆装，卡扣也能重复使用。三维布置时应把卡扣放在格栅支承边附近，而不是板件跨中位置，因为压紧点越靠近支撑梁，越能有效限制板边掀起；对于车辆通行或强振动区域，还可在同一块板的多个支承边上对称布置，避免单侧紧固造成板件内应力。

　　安装边界方面，需要校核卡扣与格栅齿形、支撑梁翼缘之间的最小间隙。夹持座内壁与格栅条之间可保留少量装配间隙，便于工厂预制件存在公差时仍能顺利放入，但间隙不能大到失去横向约束。螺栓下端与下方管道、电缆桥架或混凝土基础之间应保留安全距离，防止旋紧后螺纹划伤管线。螺母拧紧过程中，上夹持座的折弯根部会承受一定弯矩，因此折弯半径和板厚要匹配，不能为追求轻巧而过度减薄；在三维模型中可通过剖切检查卡扣、螺栓、格栅和支承梁四者的接触关系，确认没有螺纹穿透、垫圈悬空或夹持面偏斜等问题。

　　从工程应用角度看，该结构适用于模块化平台设计，尤其适合需要频繁开盖检查的沟槽、泵站、化工厂装置区和成品钢平台。建模时把夹持件与标准螺栓、螺母分开建立，有利于在装配体中复制阵列，并按不同格栅厚度替换螺杆长度。外形表达应保留冲压折弯件的真实特征，包括侧壁过渡圆角、顶部孔位、六角紧固件和下部承压垫圈，使结构工程师在评审时能够直接判断安装顺序、工具空间和压紧路径，而不是把它当作单一装饰件处理。
