单入三出斜齿轮分流传动箱体结构

　　这套传动结构的核心诉求，是把单路旋转动力拆分给三根平行输出轴，常见于轧钢辅助辊道、多辊牵引、板材滚压输送这类需要多个辊子同步获得扭矩的工位。现场往往只有一台减速电机或一根动力输入轴，而执行端需要三处间距固定、转向按啮合关系排布的旋转接口，直接用三台独立驱动不仅成本高，还会引入同步误差、电控复杂度和额外安装空间，因此采用封闭式齿轮分流箱是很直接的机械方案。

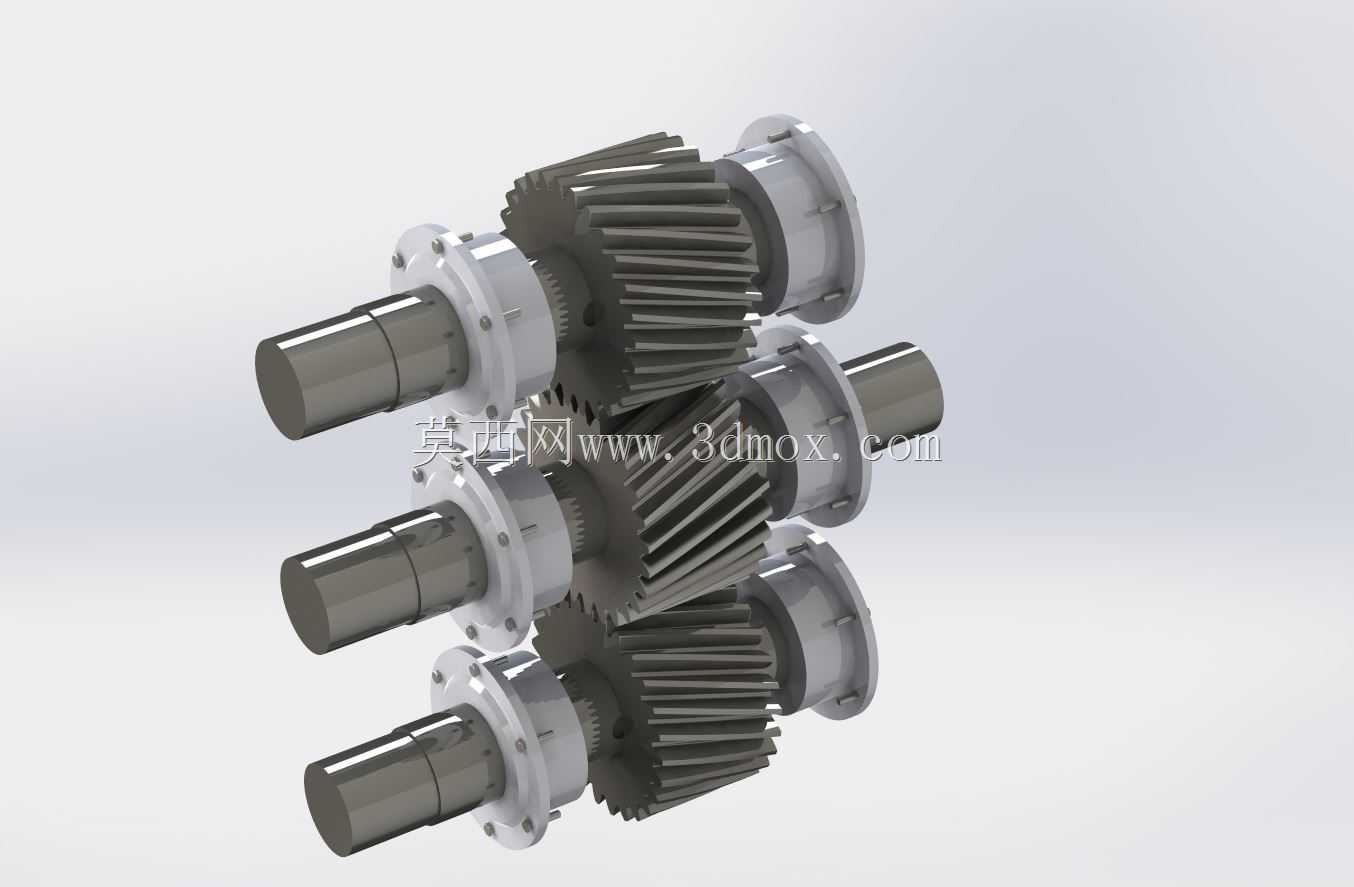

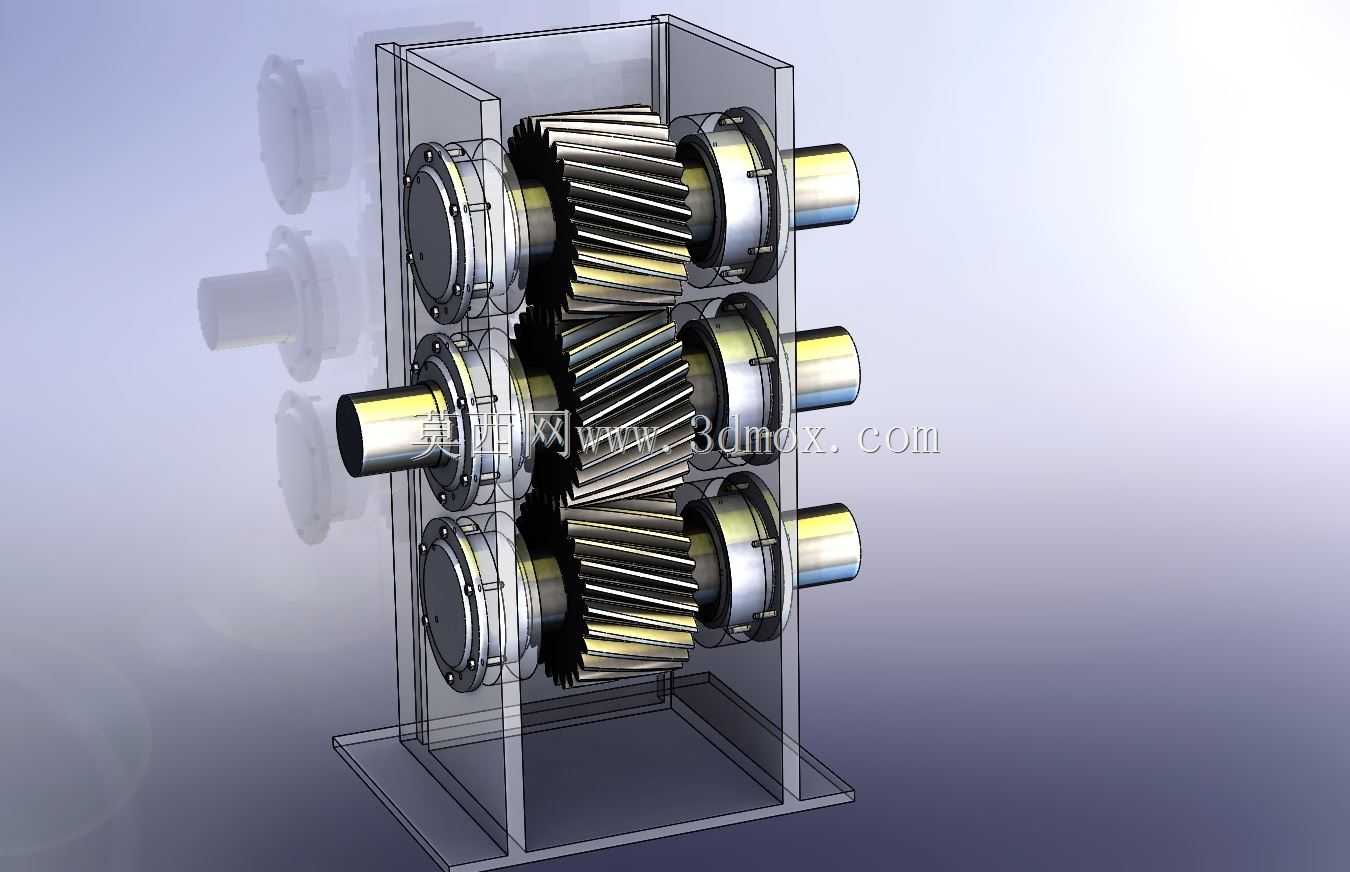

　　从布置上看，三根输出轴沿竖直方向平行排列，轴端统一从箱体一侧伸出，便于外接联轴器、链轮或辊筒。动力由其中一根轴引入后，通过相邻轴上的斜齿轮依次啮合，把扭矩传递到另外两根轴；斜齿轮相比直齿轮啮合重合度更高，传动平稳、噪声低，在中高速和持续载荷工况下冲击更小。齿轮旋向需要成对匹配，中间轴与上下轴的旋向相反，建模时必须注意齿向、齿宽和中心距的一致性，否则装配阶段会出现齿面干涉或侧隙不合理。

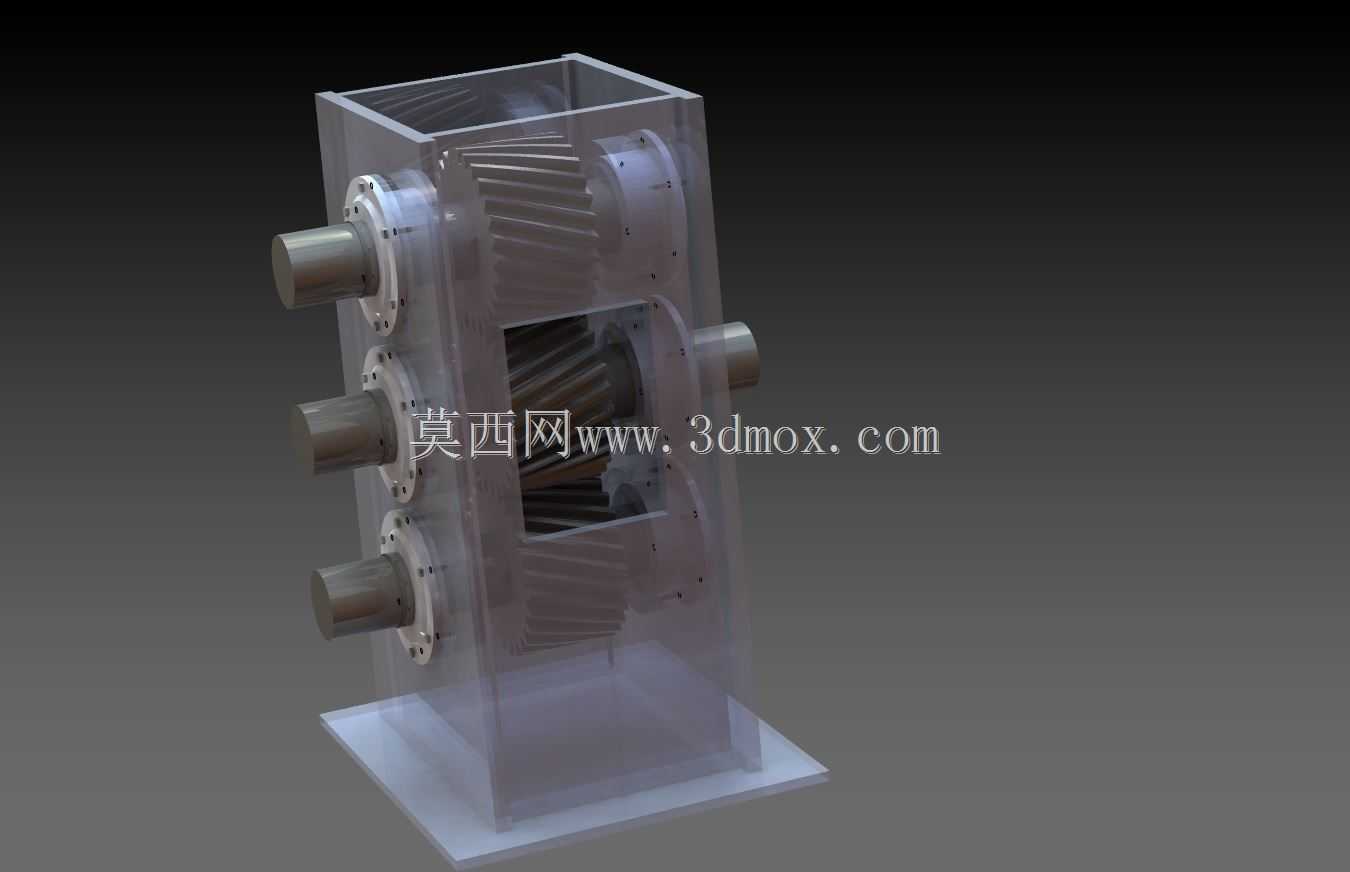

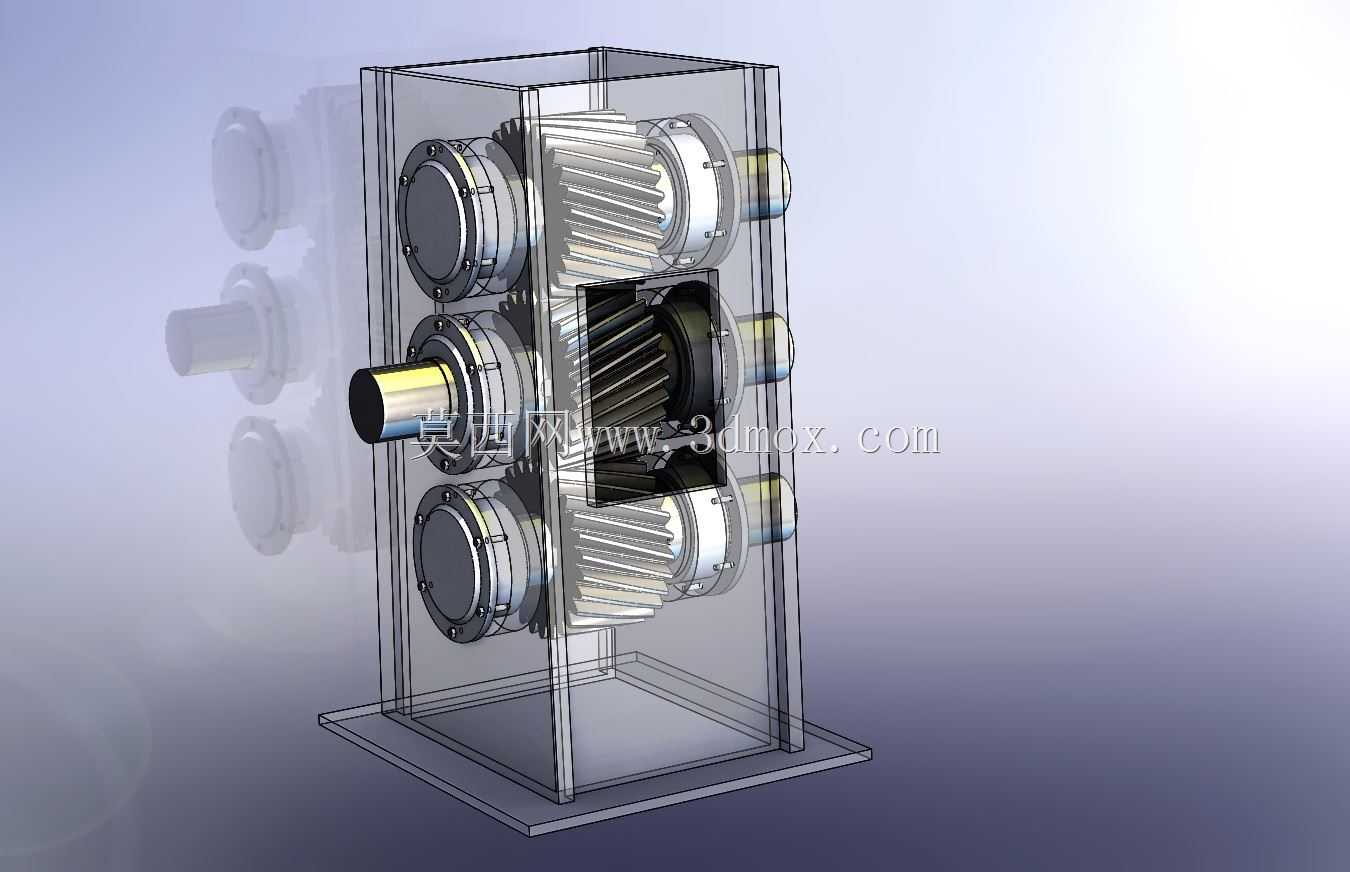

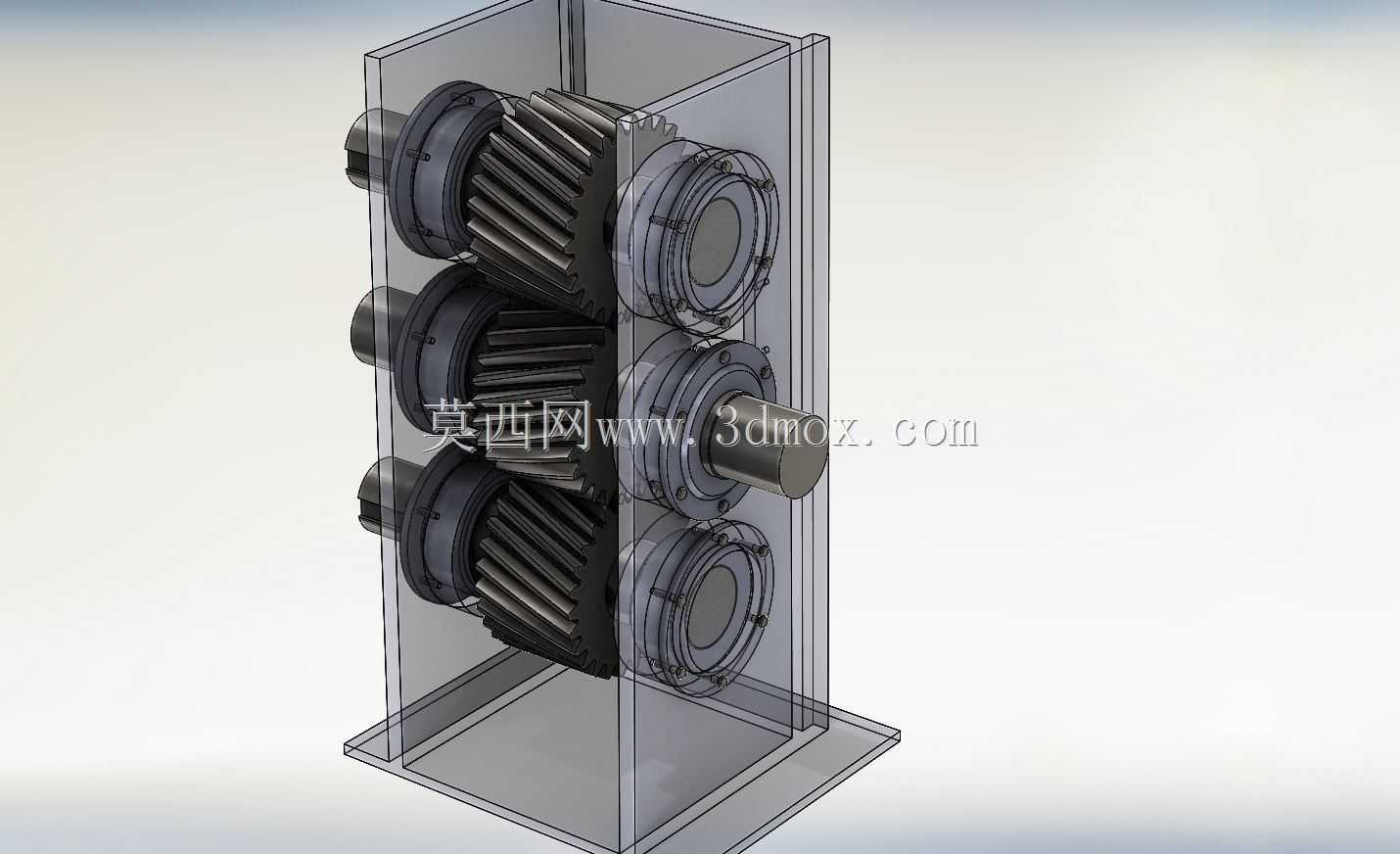

　　箱体采用透明示意方式表达，主要是为了在三维阶段清晰展示内部齿轮、轴系和支承关系；实际制造时可换成焊接钢板箱体或铸铁箱体。箱体外形近似立式长方体，底部带安装底板，四周留出轴承座安装面和螺栓孔位。设计时要先确定三根轴的中心距，再反推箱体内部净宽、齿轮顶圆与箱壁间隙、润滑空间以及检修开口。轴伸端集中在同一侧，背面和侧面可根据需要设置观察口、油位器、透气塞和放油孔，箱体底板则承担整机与机架连接的定位作用。

　　每根轴都由两端轴承支承，轴承外侧通过端盖压紧定位，形成典型的简支轴系。这样的支承方式可以减小齿轮啮合处的挠度，保证齿面接触宽度。轴径设计不能只按扭矩估算，还要结合齿轮分度圆、轴承内径、联轴器孔径以及轴伸悬臂长度综合确定；输出端若直接连接辊子，轴肩、键槽和锁紧螺母位置要预留装拆空间。端盖与箱体之间应设置密封或调整垫片，用于控制轴承游隙并防止润滑油泄漏。

　　安装边界方面，三根输出轴的轴线平行度是现场使用的关键。底板与设备机架连接时，需要通过止口、定位销或加工基准面限制箱体位置，避免轴端外接辊筒后出现偏载。箱体高度方向取决于三个轴的中心距和齿轮外径，宽度方向则要容纳轴承、端盖和轴伸长度；若设备机架空间紧凑，可在不改变齿轮参数的前提下调整底板厚度、加强筋位置和端盖外形，但不应压缩齿顶圆与内壁的安全间隙。

　　实际选型时，这种分流结构适合传递中等扭矩、长期连续运行的辊道类场景。齿轮参数需按总传动比、单轴负载和转速分配，三根轴并不一定承担完全相同的扭矩，靠近动力输入端的齿轮副可能承受更大载荷，因此齿面接触强度和齿根弯曲强度要逐对校核。润滑方式通常采用油浴或飞溅润滑，箱体内油面应能浸没下部齿轮一定深度，同时保证高速运转时搅油损失不过大；若载荷较重，还需在轴承部位设计导油结构或补充润滑脂。

　　三维建模过程中，应先建立轴线骨架，把三根轴的中心距、轴伸长度和底板安装孔位置锁定，再进行齿轮、轴、轴承、端盖和箱体的详细设计。齿轮装配时要按啮合相位调整齿位，检查相邻齿轮在旋转过程中的齿侧间隙和干涉区域。箱体透明化虽然便于展示，但出工程图时需要补充壁厚、焊缝、加工面和密封结构，不能把外观示意直接当作加工依据。整体结构逻辑清晰，零件数量不多，但对轴系同轴度、齿轮啮合精度和箱体刚性要求较高，适合作为多辊同步驱动装置的基础传动单元。
