三轴联动机械陀飞轮精密传动结构

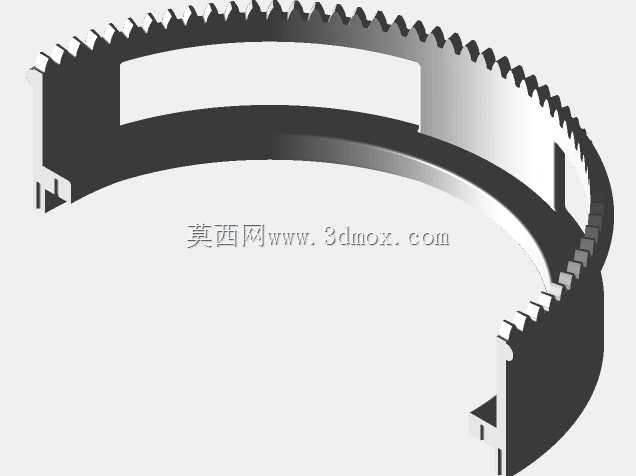

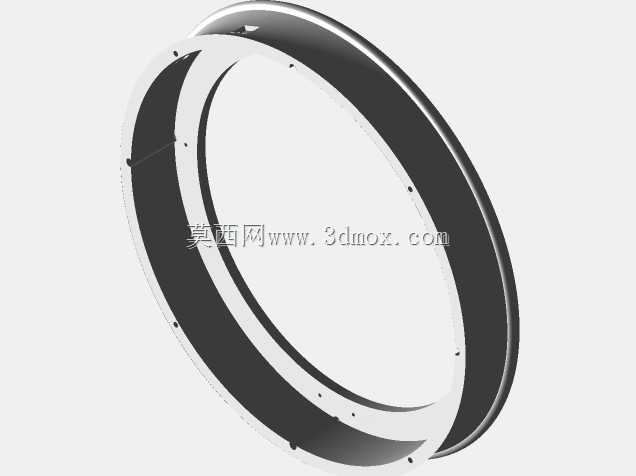

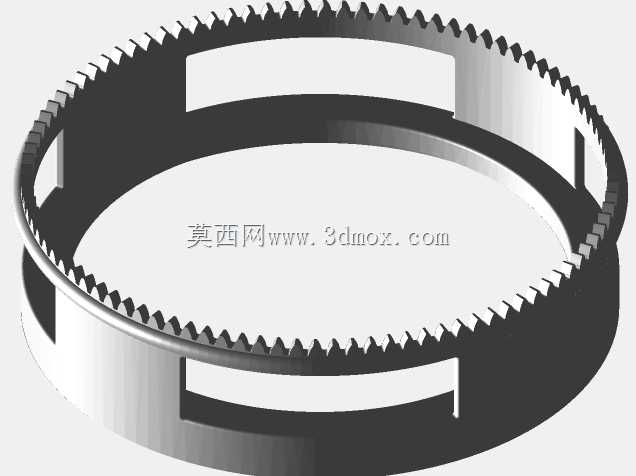

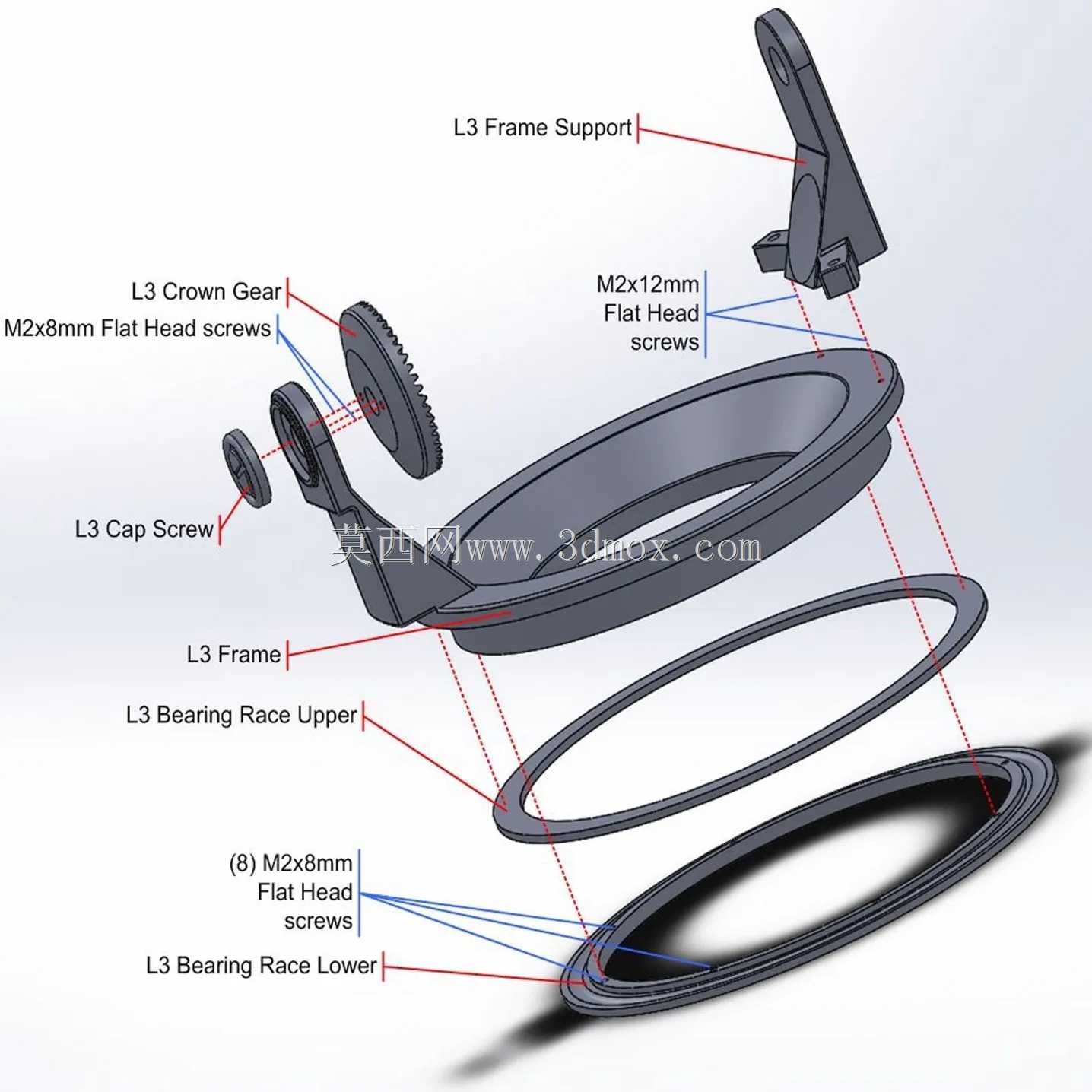

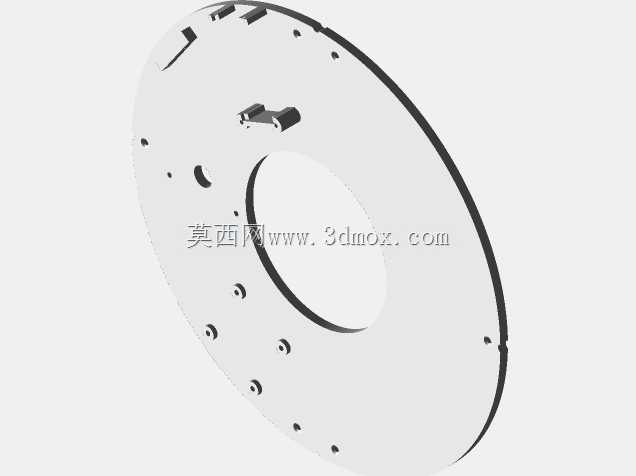

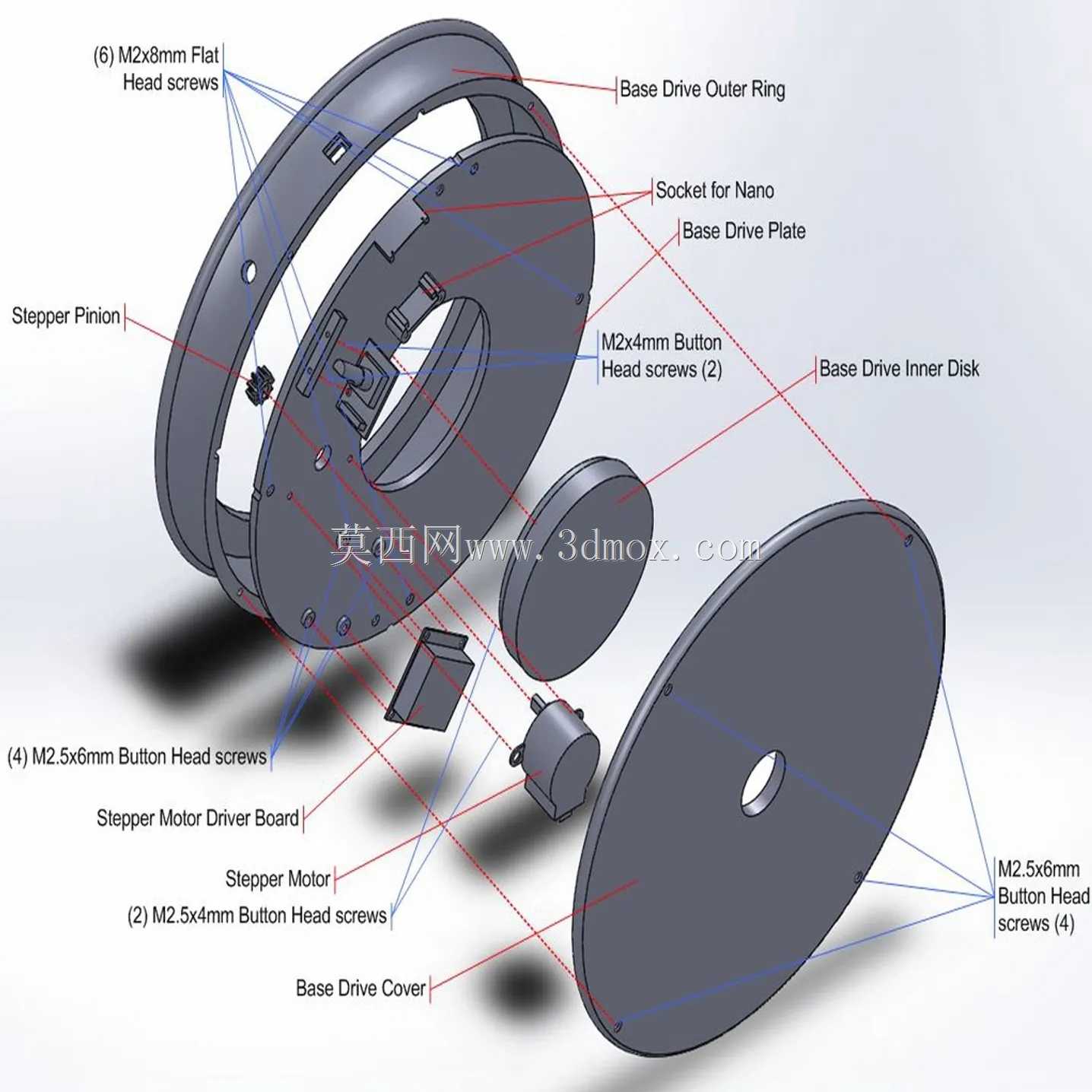

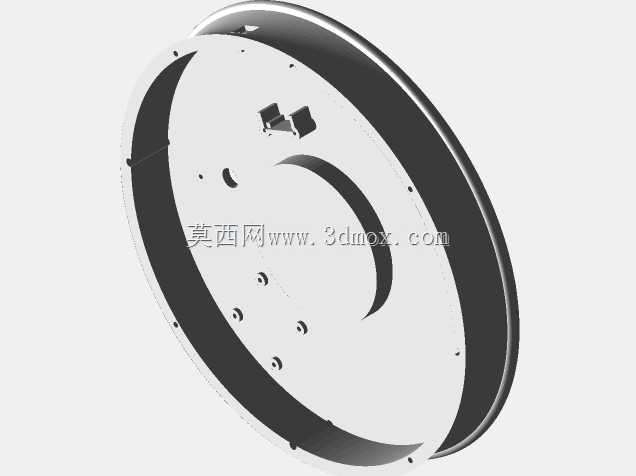

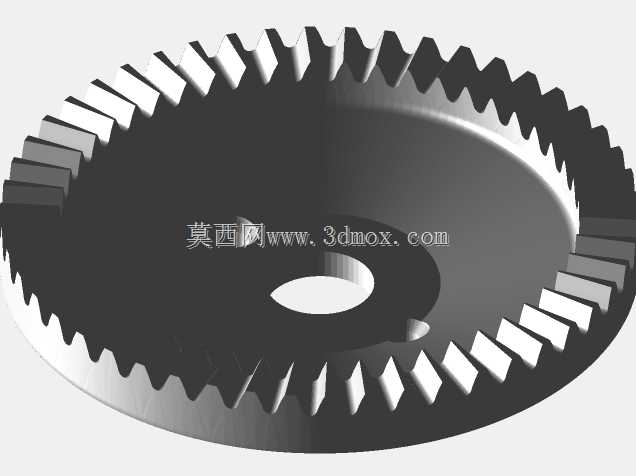

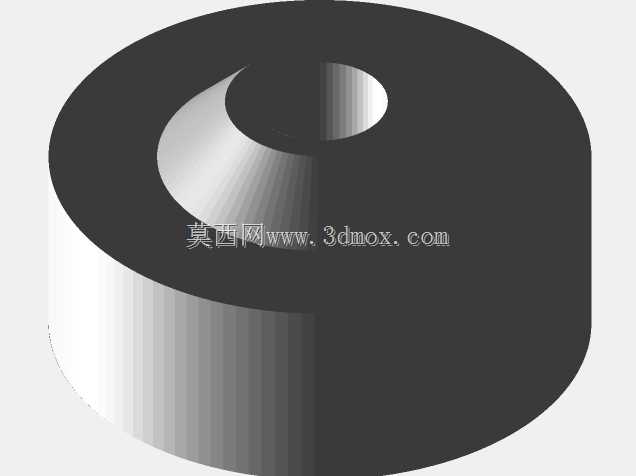

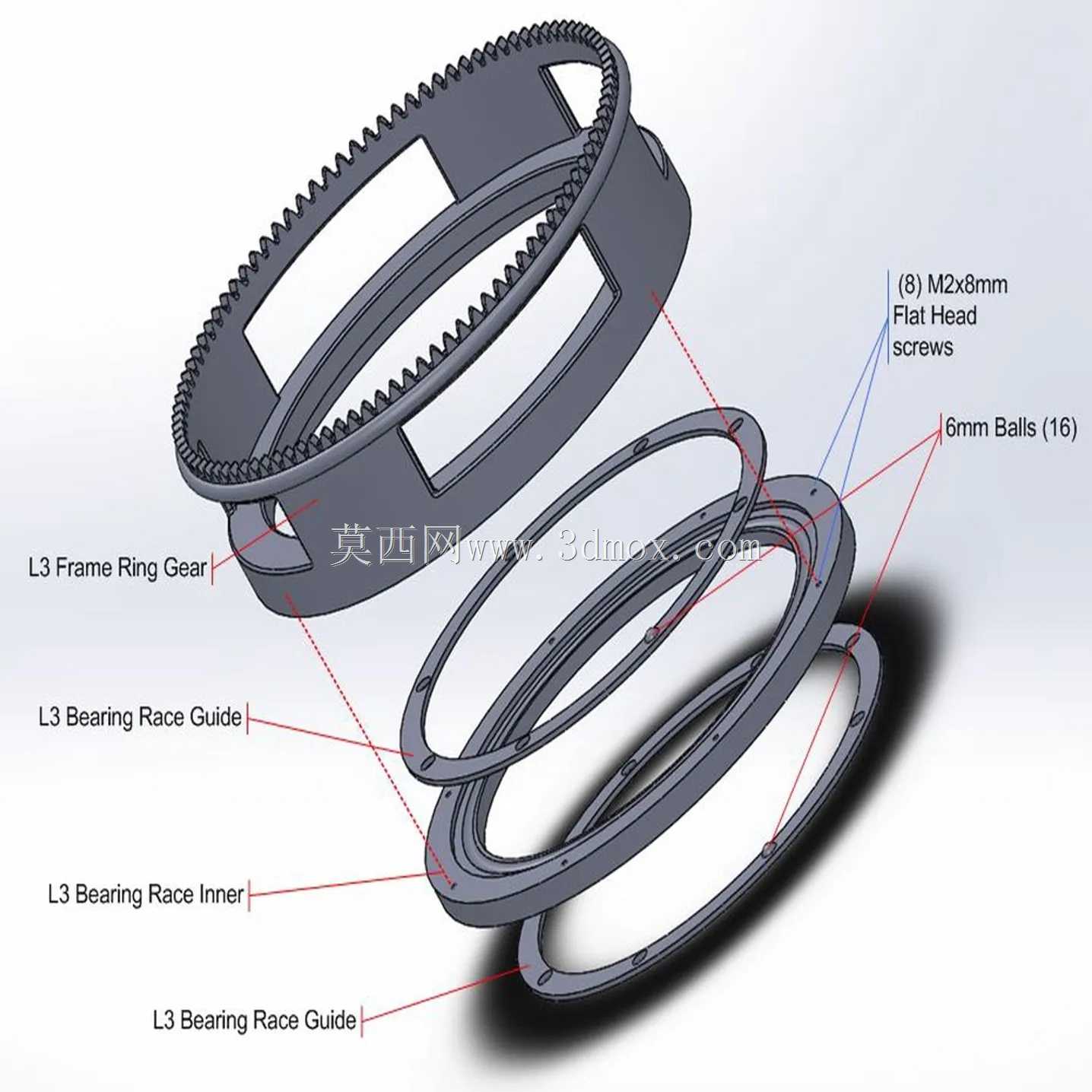

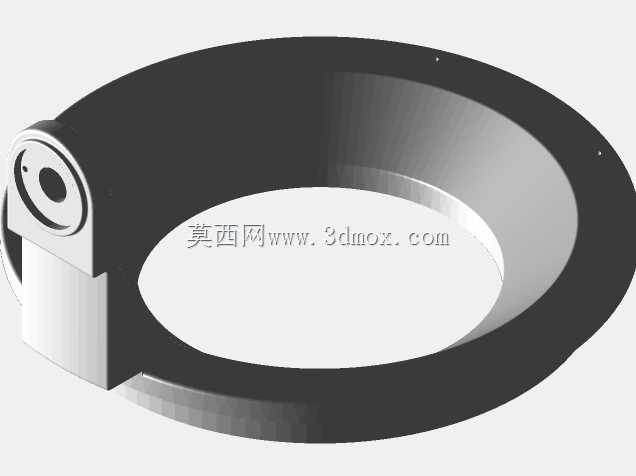

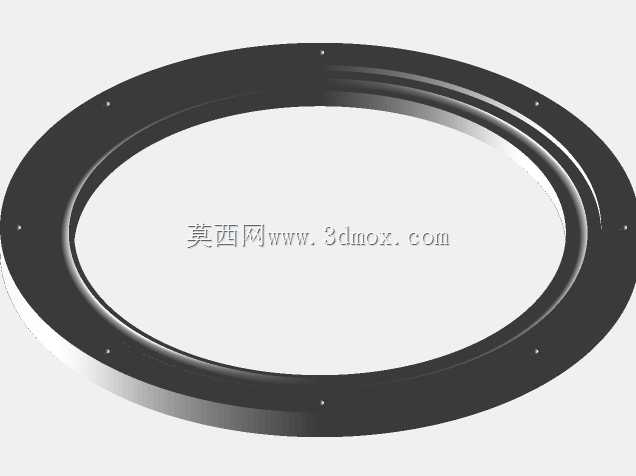

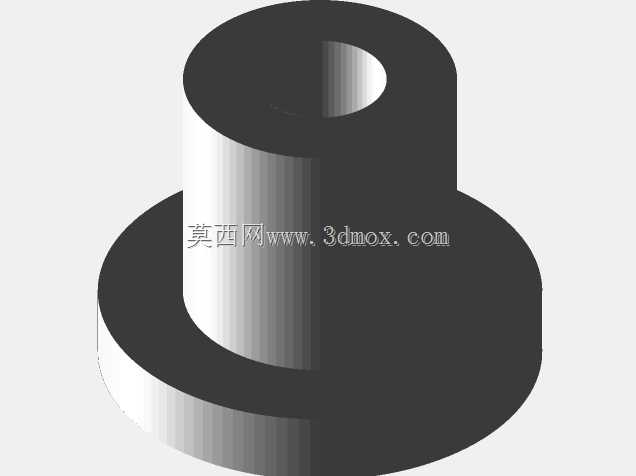

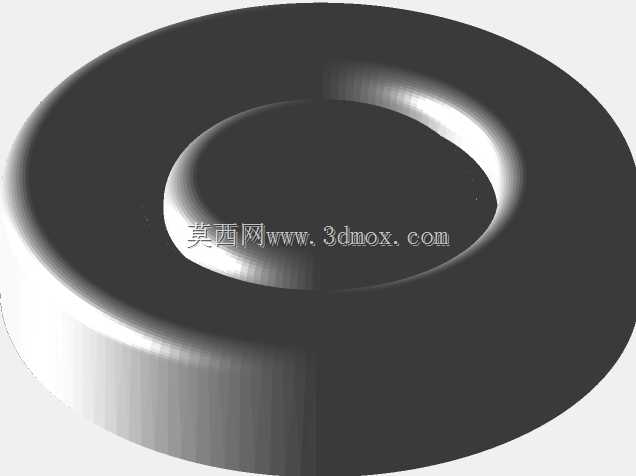

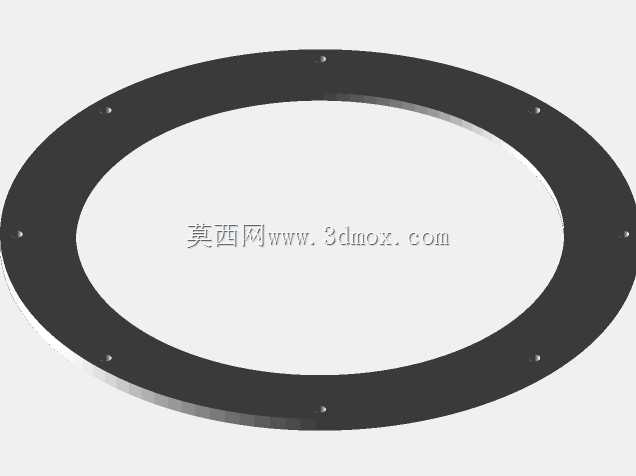

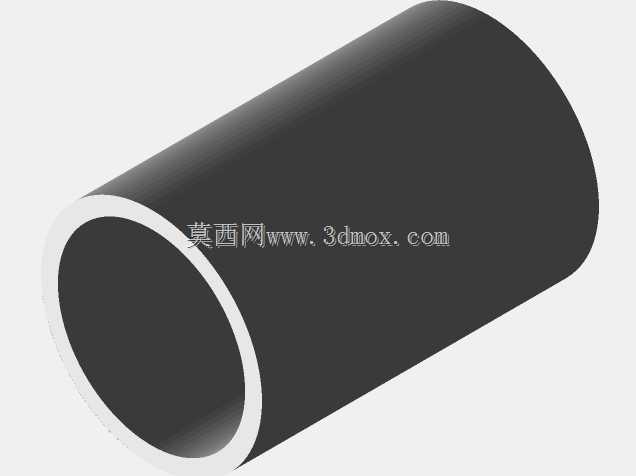

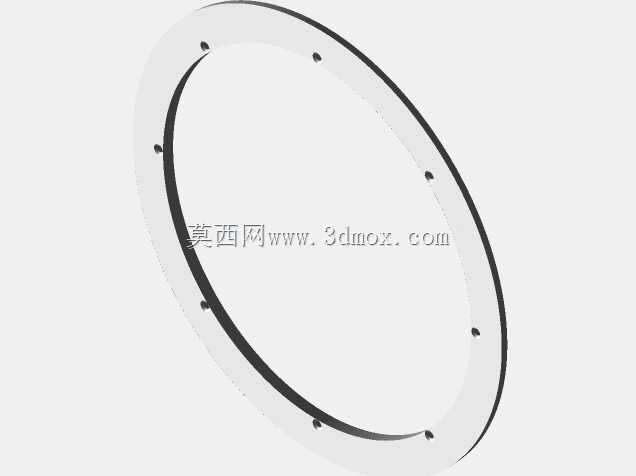

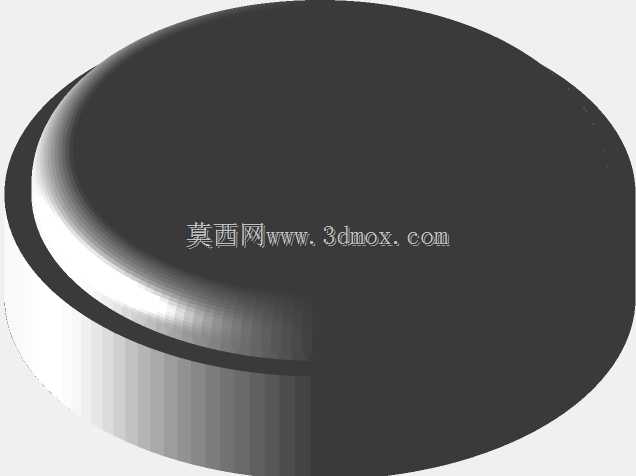

　　这套精密陀飞轮传动结构的三维建模工作，最初是从底层环形内齿圈的啮合边界开始倒推的，不同于常规钟表机芯直接在主夹板上排布轮系的思路，该结构将整套擒纵调速组件封装在可多向回转的球形框架内，首先要解决的就是框架回转过程中，所有传动齿轮的中心距始终保持恒定的问题。底层基座采用双层阶梯圆筒结构，下层法兰边预留了三个均匀分布的安装定位孔，可直接适配直径120mm以内的机芯安装台面，基座内壁的环形内齿圈模数取0.3，齿宽4mm，齿圈的分度圆与上层回转框架的回转中心严格同轴，框架底部的小行星齿轮与该内齿圈啮合时，侧隙控制在0.02mm以内，既避免框架卡滞，也不会因齿隙过大导致传动回差超标。

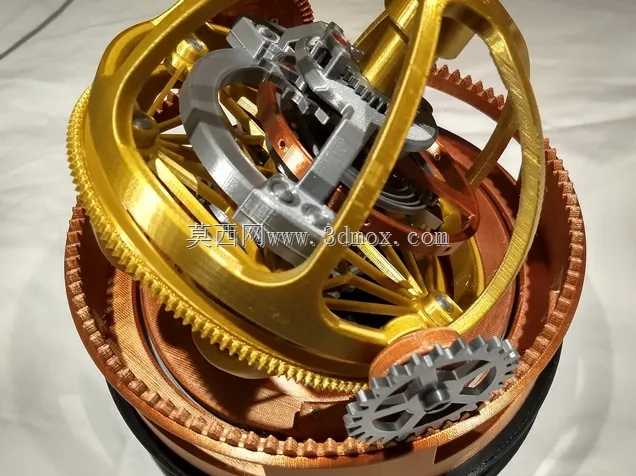

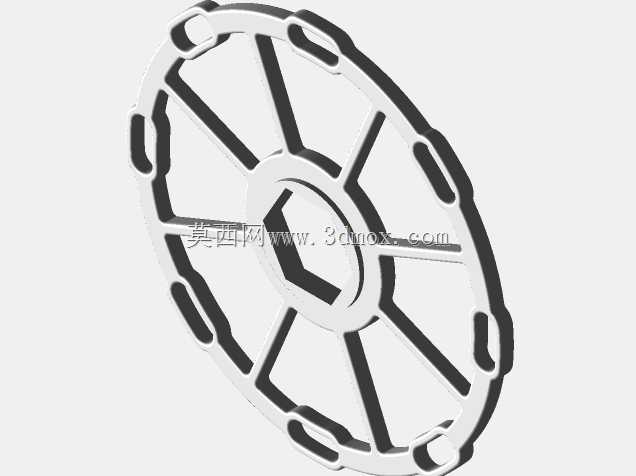

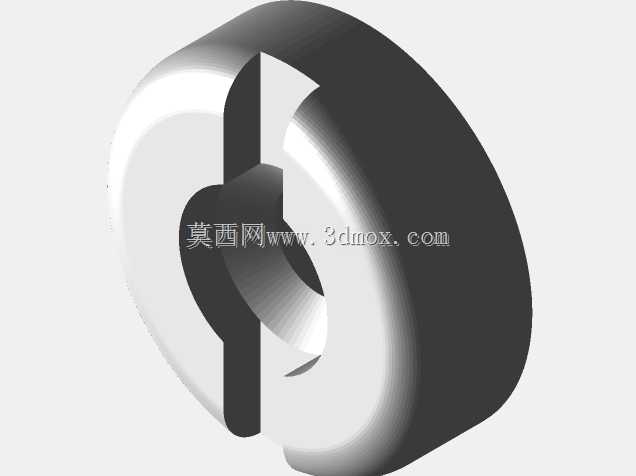

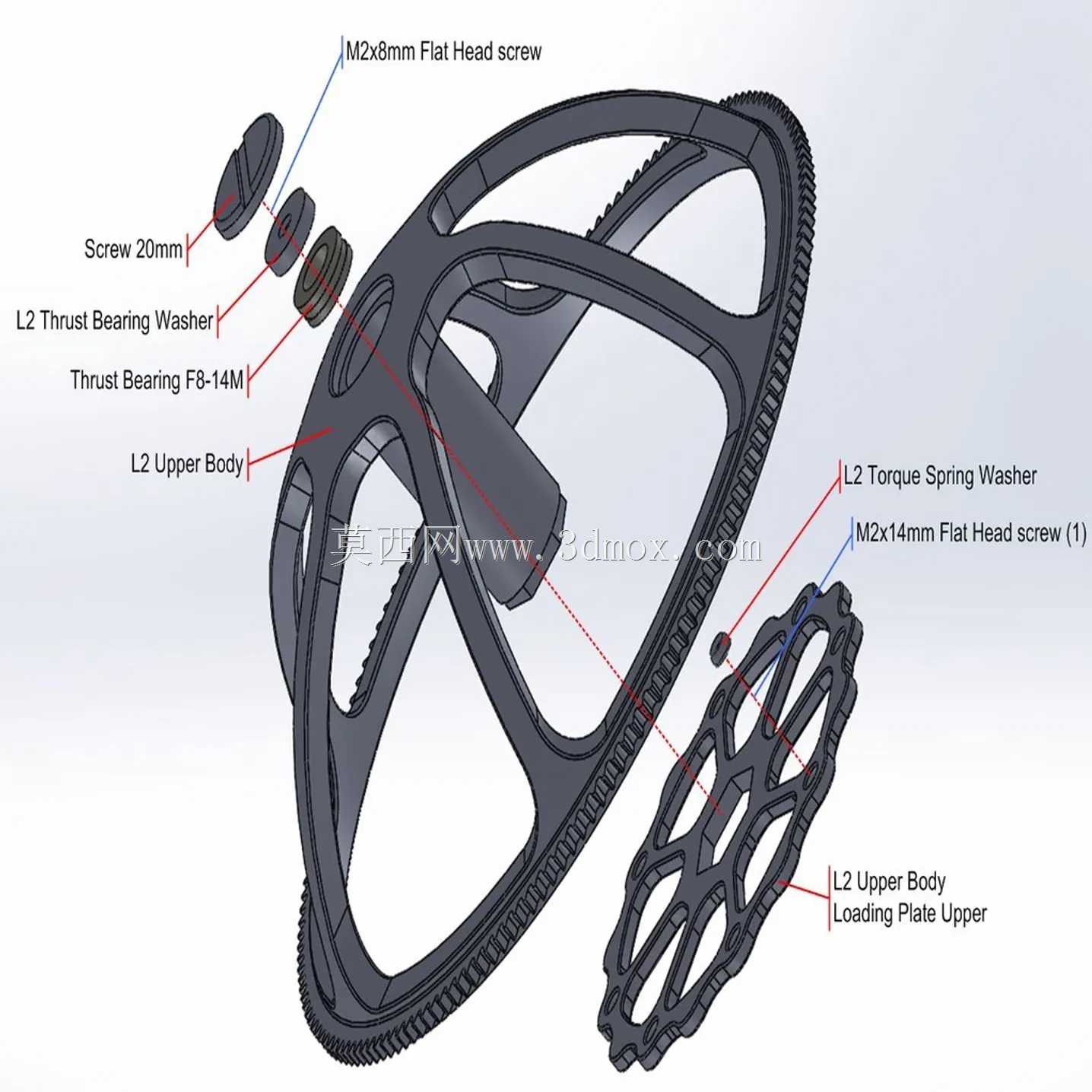

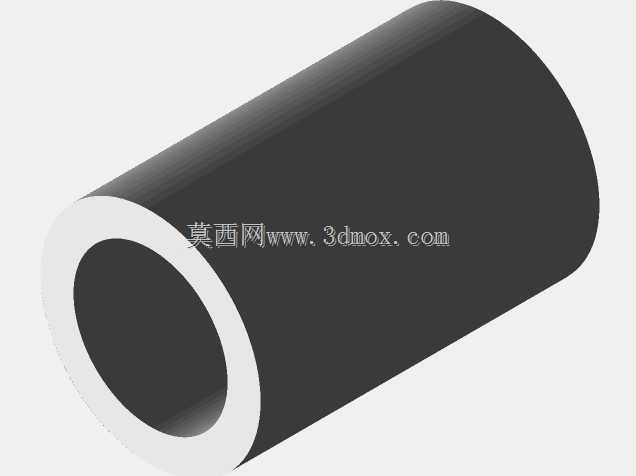

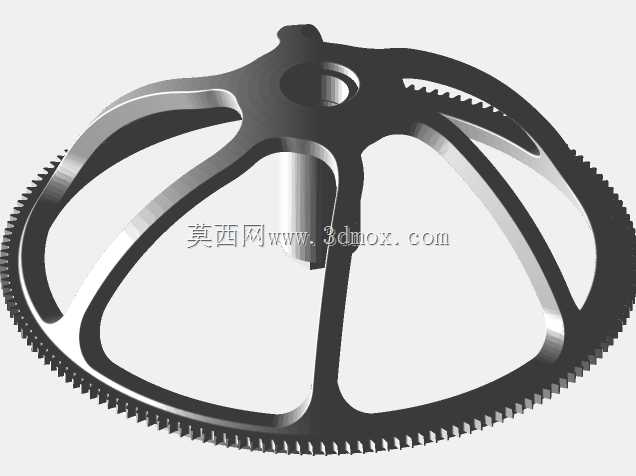

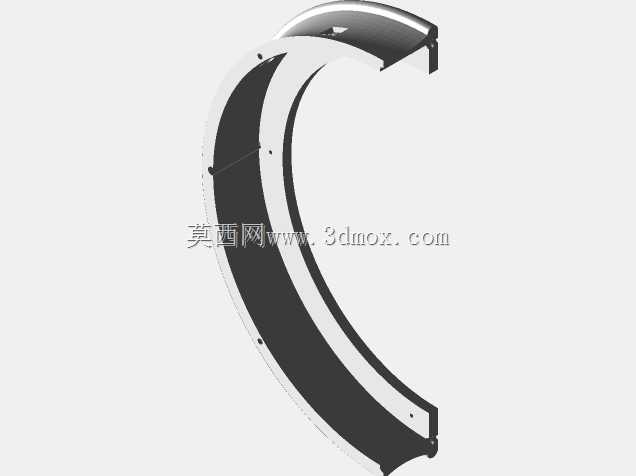

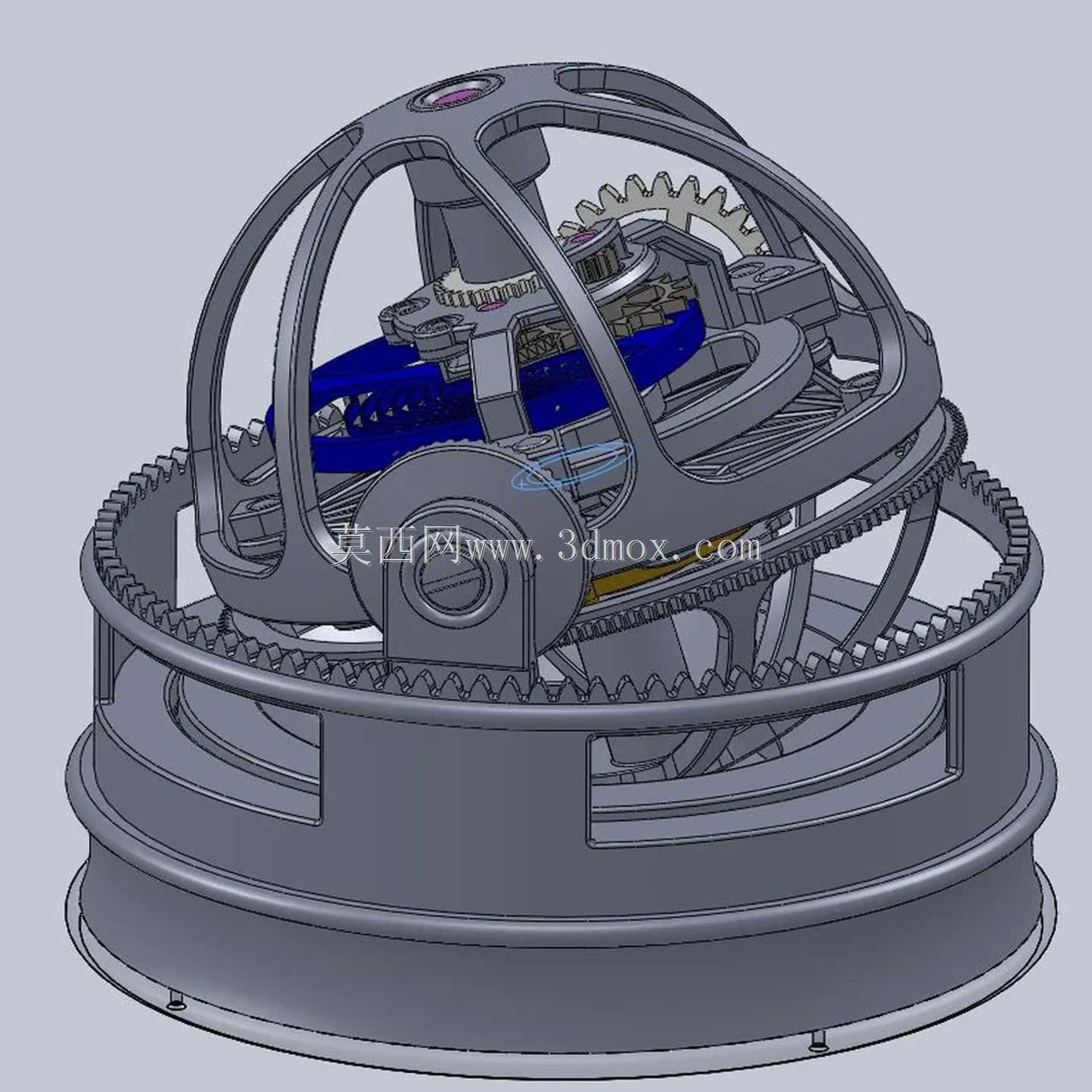

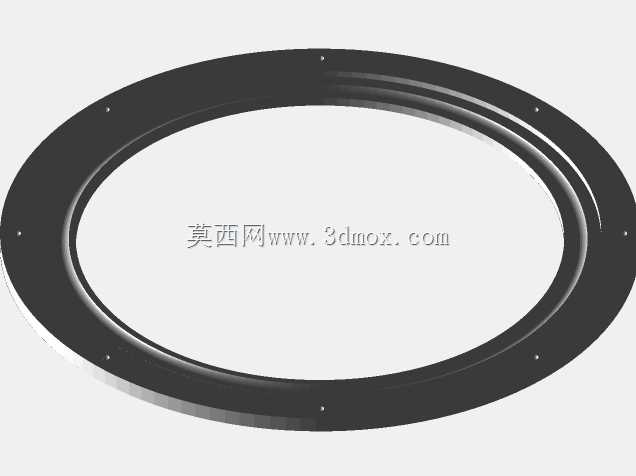

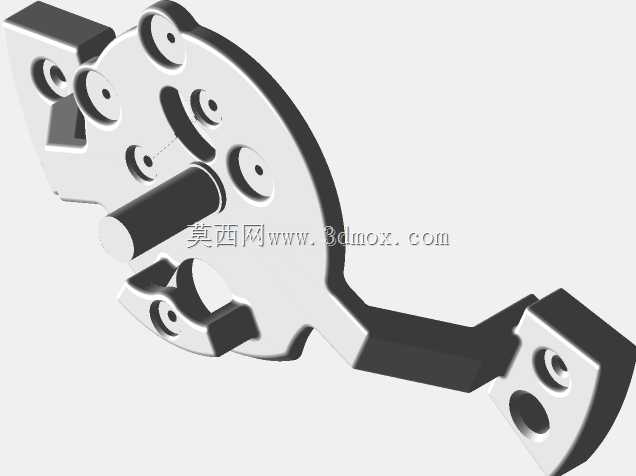

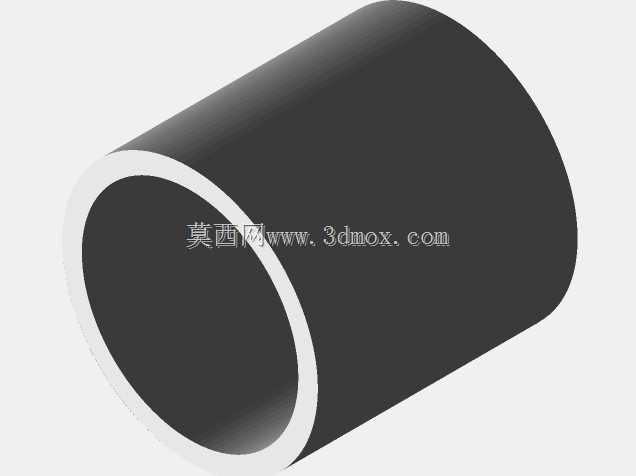

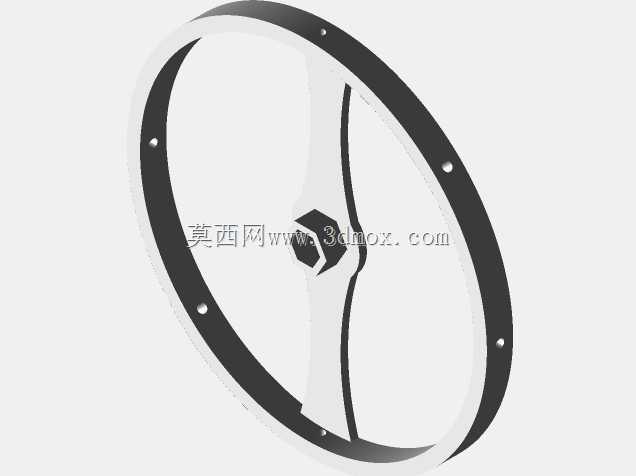

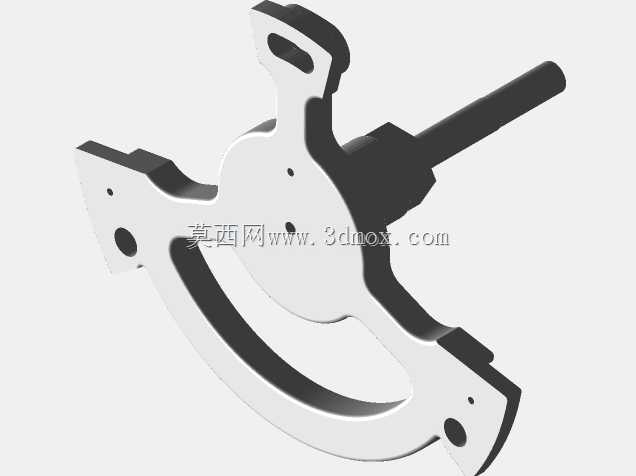

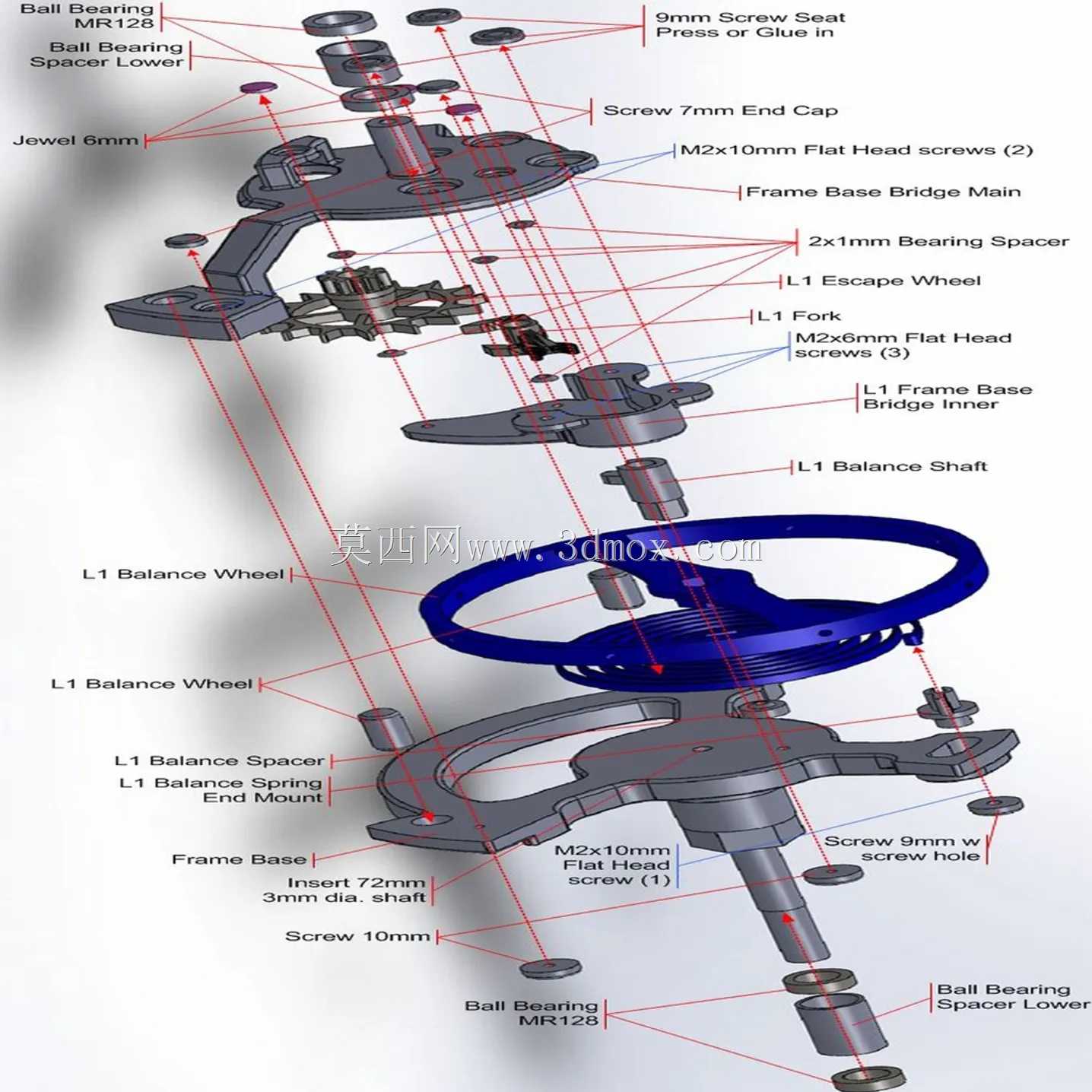

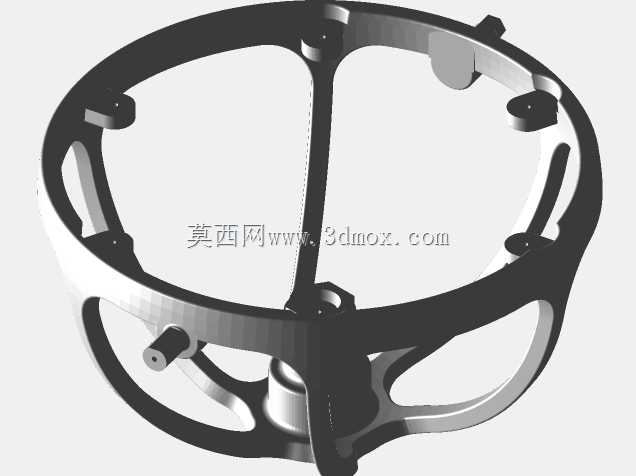

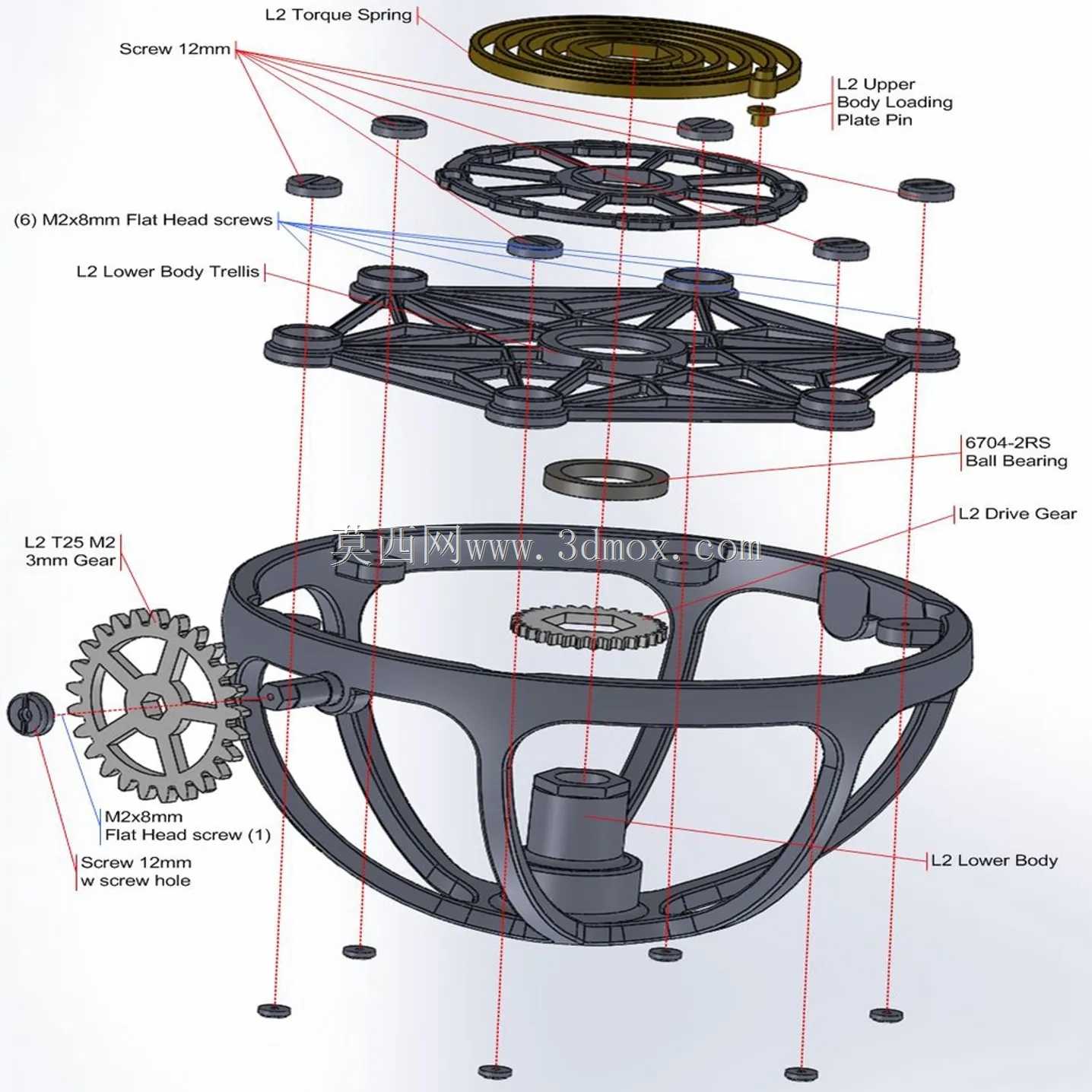

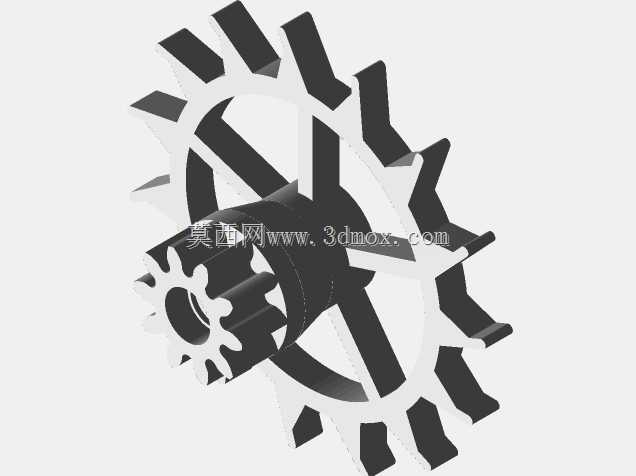

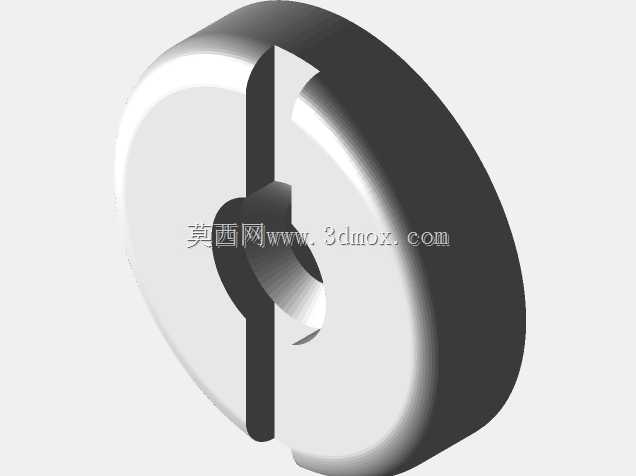

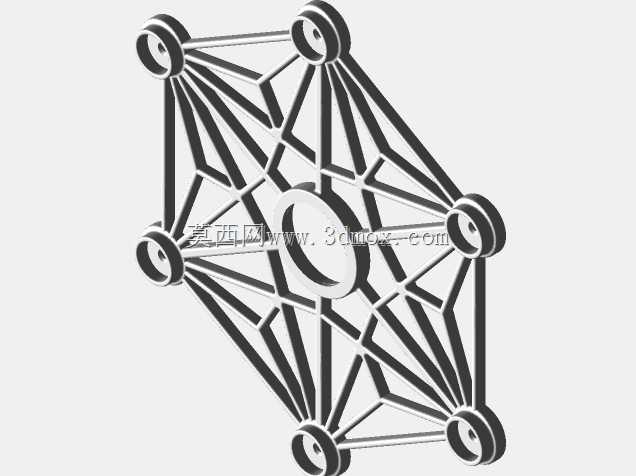

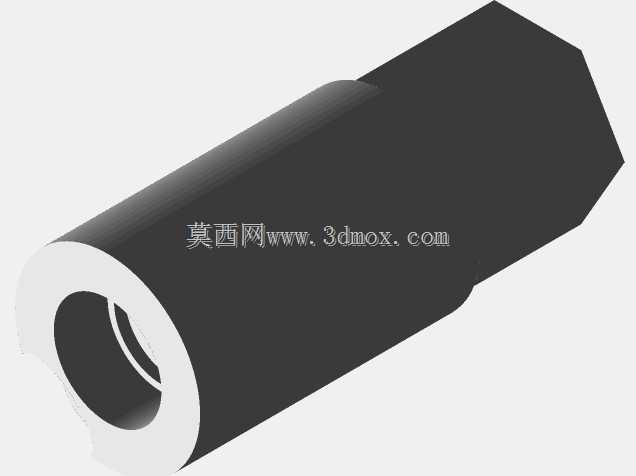

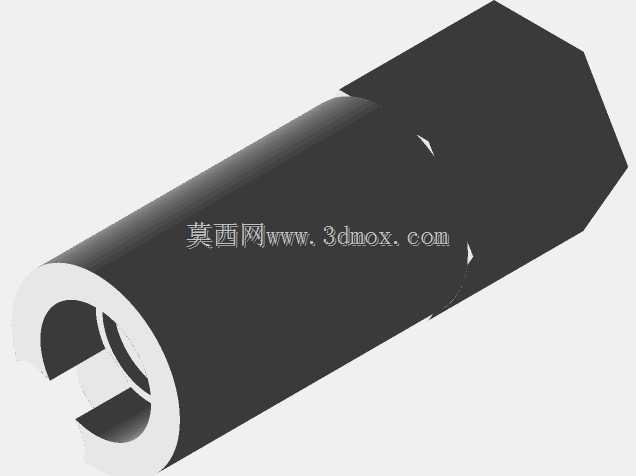

　　外层球形防护框架由六根弧形肋条沿圆周均匀拼接而成，肋条的截面采用2mm×3mm的矩形截面，在保证整体刚性的同时尽可能降低回转部分的转动惯量，框架顶部设置环形限位端盖，端盖内孔与上支承座的轴颈采用H7/h6间隙配合，支承座内部镶嵌聚四氟乙烯轴套，无需额外加注润滑脂即可长期低摩擦运转。框架内部的二层回转架承载了核心的擒纵轮、擒纵叉组件，二层架的回转轴与外层框架的回转轴呈90度正交布置，两个轴系的交点恰好落在整套调速组件的质心位置，这样无论外层框架沿哪个方向转动，整套擒纵机构的重心都不会产生偏置力矩，这也是陀飞轮结构能够抵消重力对摆轮游丝系统走时精度影响的核心设计逻辑。

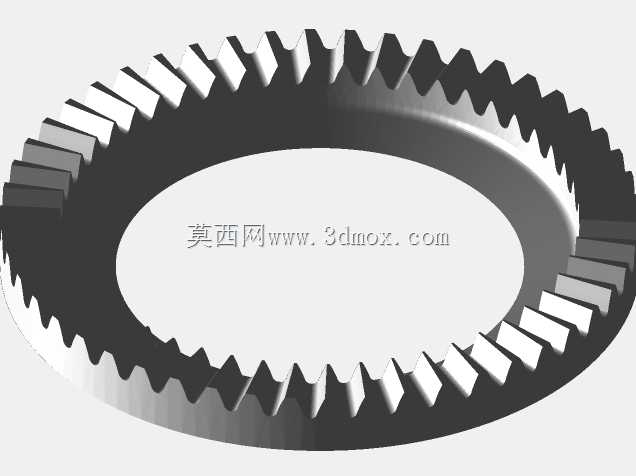

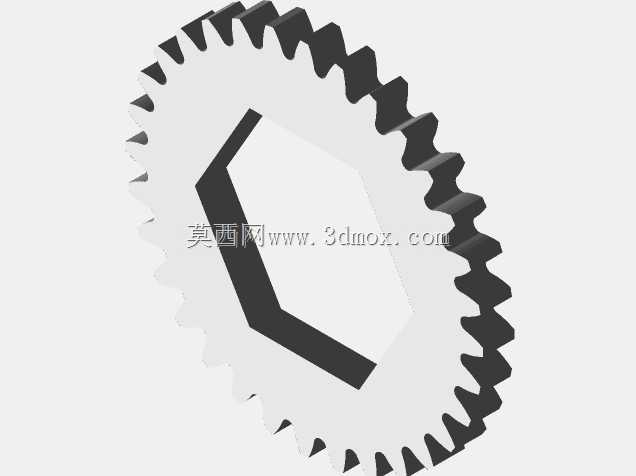

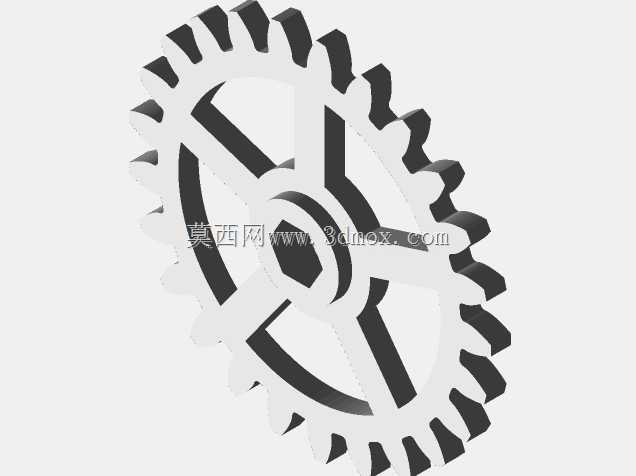

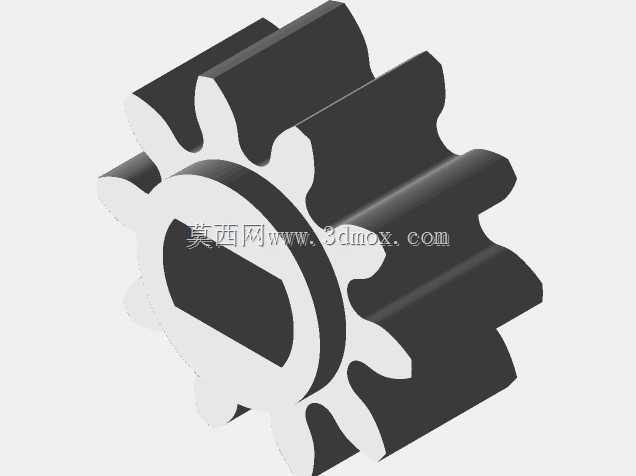

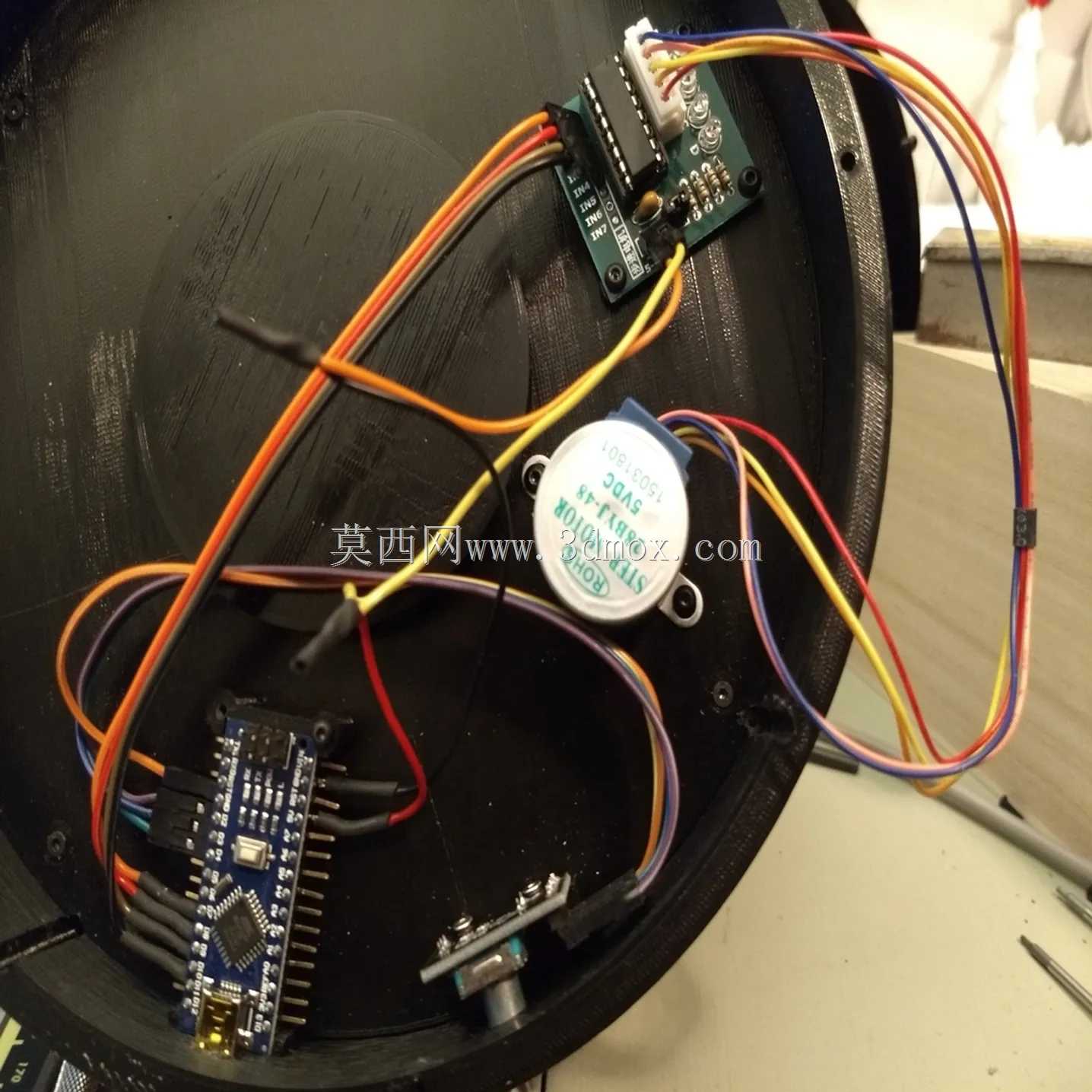

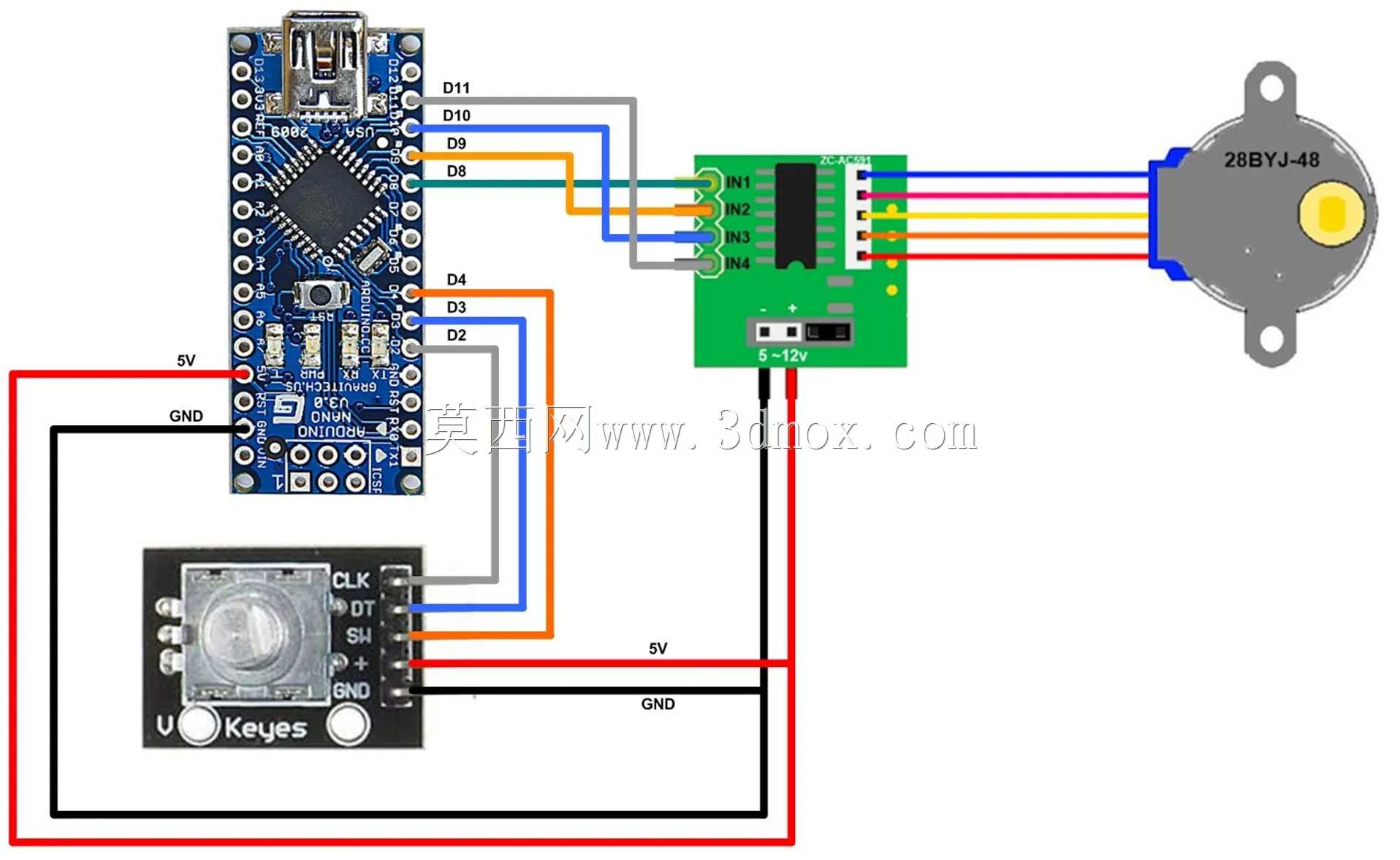

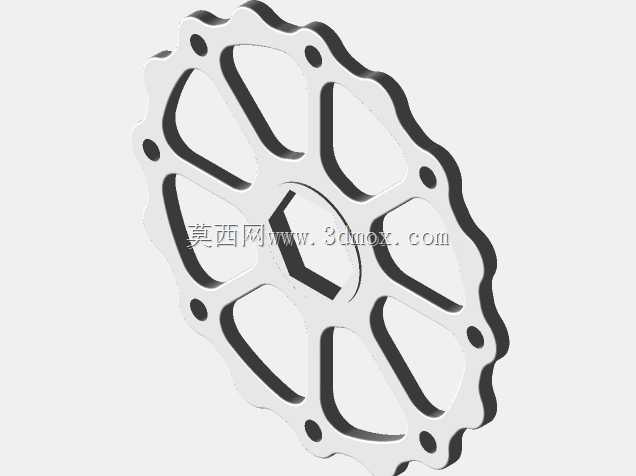

　　传动路径的排布经过了三次迭代优化：原方案将动力输入轴设置在基座侧方，实际装配时发现输入齿轮与框架底部行星轮的啮合包角不足120度，高速回转时容易出现跳齿现象，调整后将动力输入齿轮改为从基座中心孔向上伸入，与二层框架的中心轮啮合，啮合包角提升至210度，传动平稳性明显改善。所有齿轮的齿顶圆倒角均取0.15mm，避免装配过程中齿面磕碰产生毛刺，啮合副的齿面粗糙度要求达到Ra0.8，三维建模时对每一对齿轮的啮合位置都做了干涉检查，在框架全角度回转的行程范围内，所有运动零件之间的最小安全间隙保留0.3mm，防止零件受热膨胀后出现摩擦卡滞。

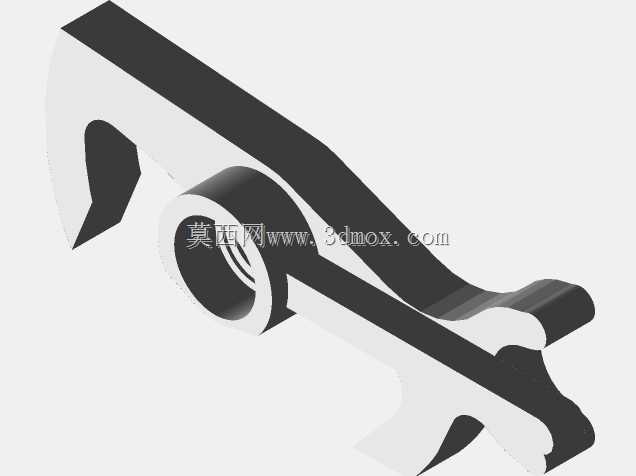

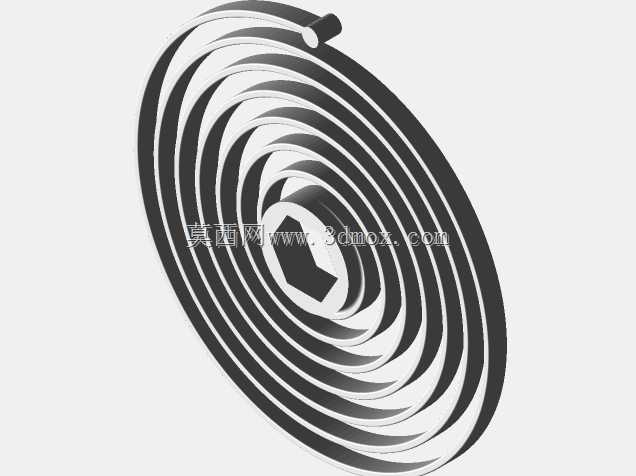

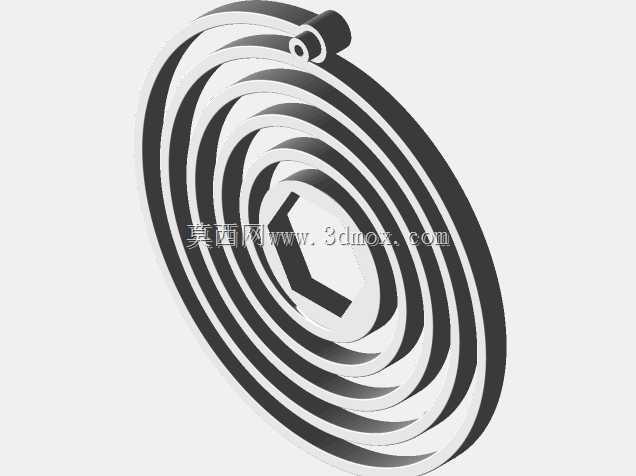

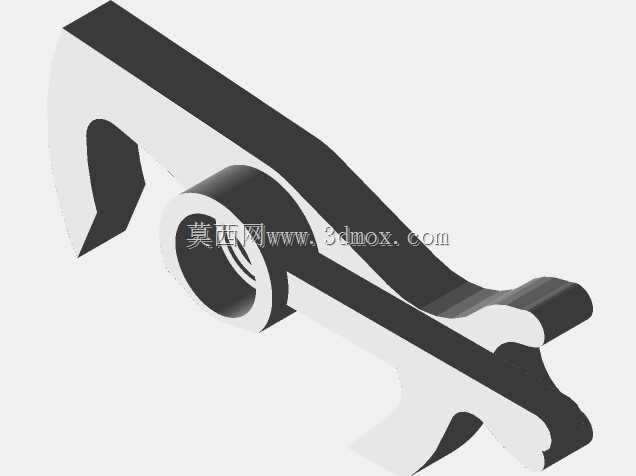

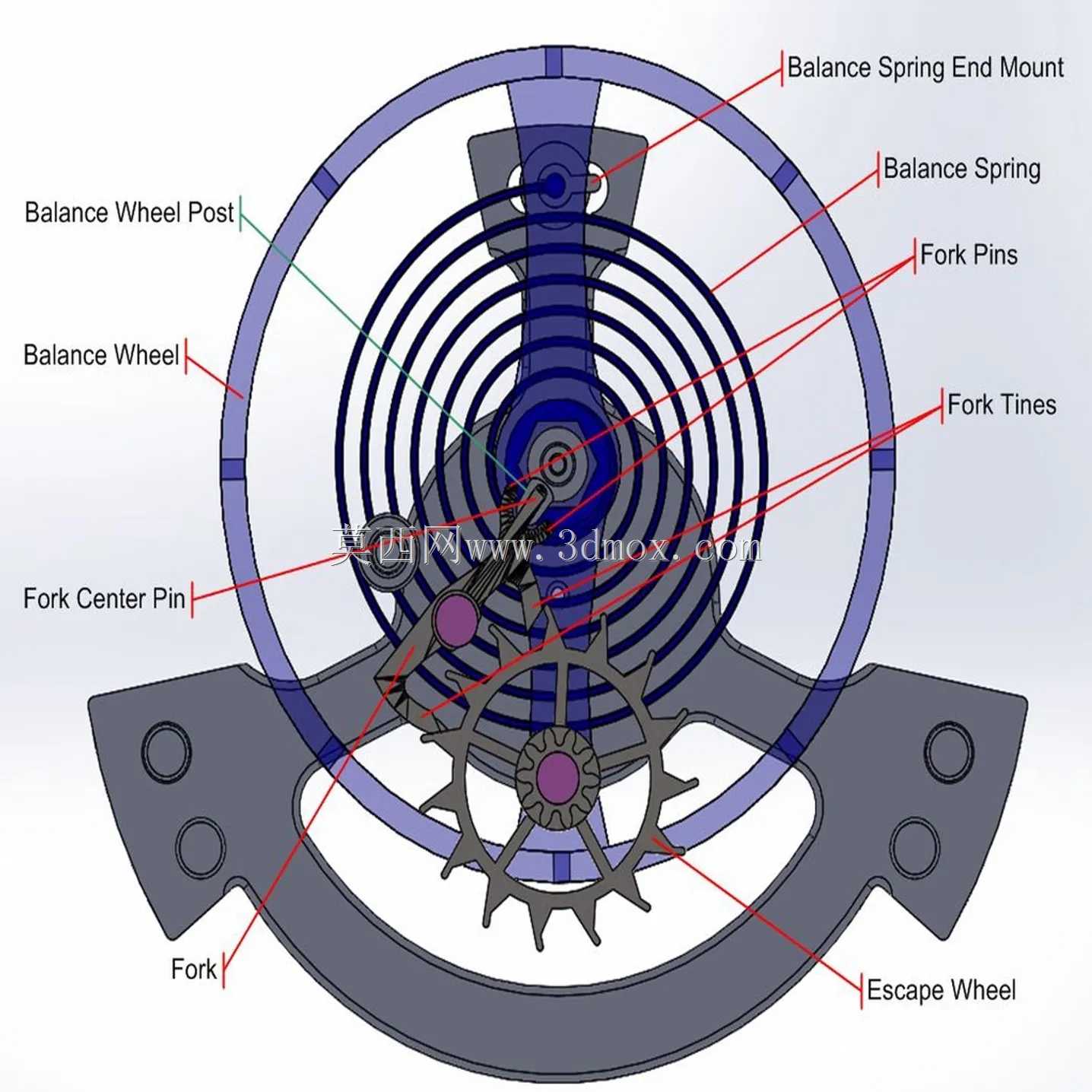

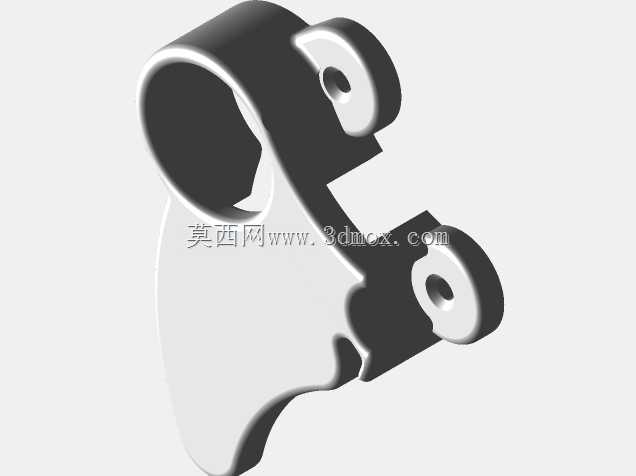

　　这类多轴联动陀飞轮结构除了应用在高端机械钟表的机芯展示场景，也常作为精密传动教学实训的演示教具，能够直观展示行星轮系、正交轴传动、重力补偿机构的工作原理，部分微型惯性导航平台的原理样机也会借鉴类似的多框架回转结构，用来隔离载体姿态变化对内部惯性测量组件的干扰。设计过程中没有采用多余的装饰性曲面，所有弧形肋条的轮廓都经过动平衡校核，整套回转组件的动平衡精度等级控制在G2.5级，即便以每分钟60转的速度持续回转，也不会产生明显的振动。摆轮组件的安装位预留了游丝外桩的调节滑槽，装配时可以通过微调外桩位置调整游丝的有效工作长度，将摆轮的振荡频率校准到设计值，擒纵叉的进瓦、出瓦位置也预留了0.5mm的调整余量，方便装配阶段调试擒纵机构的锁值与落瓦角度，整个结构既满足精密机械的传动精度要求，也兼顾了实际装配、调试的工艺可行性。
