雷德勒工业快速卷帘门结构设计

　　这套快速卷帘门结构面向工业厂房、自动化生产线、设备防护隔断以及物流通道等场景，核心作用是在人员、物料或设备通过后快速封闭开口，降低粉尘、噪声、温度差和无关干涉对生产区域的影响。与普通厂房大门相比，快门类结构更强调启闭速度、运行稳定性和安装边界的紧凑性，因此在三维结构表达中，门体框架、驱动单元、帘片收纳区和侧向导槽之间的位置关系需要完整呈现。

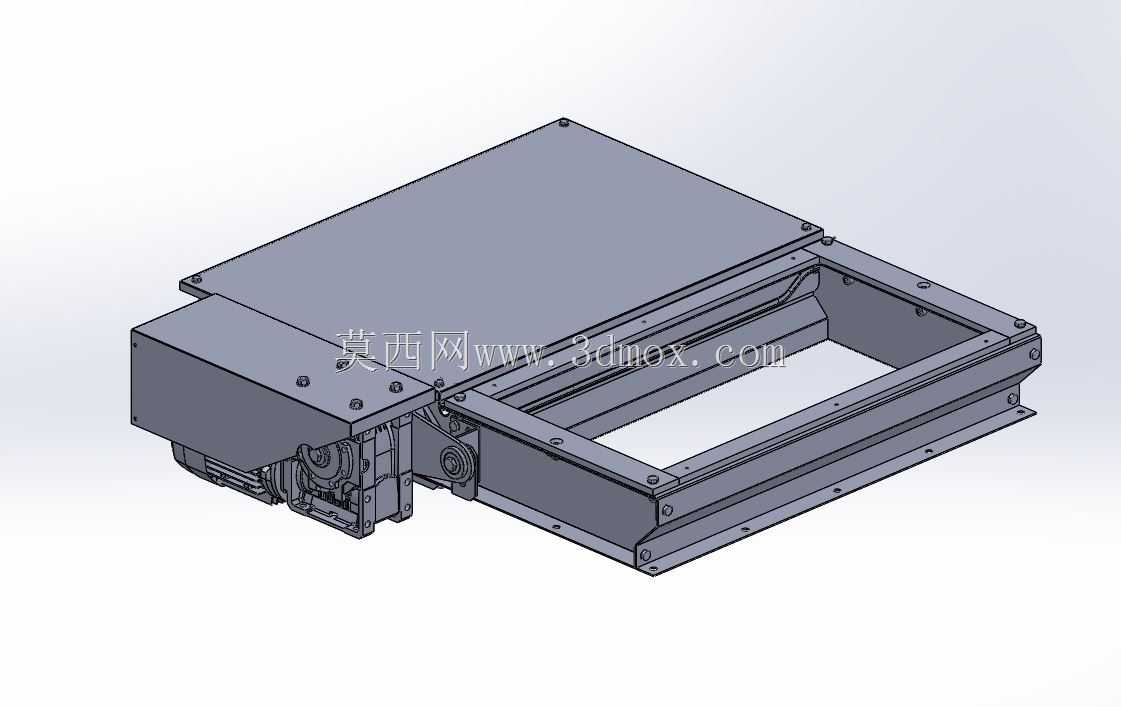

　　从整体布置看，模型采用矩形底框作为安装基准，门框四周预留了与现场基础或设备机架连接的固定孔位。底框并非简单焊接方框，而是由多段折弯钣金件通过螺栓组合而成，长边方向布置导轨，短边方向承担端部支撑和驱动组件安装。这样的结构便于分段运输，也能在现场根据门洞尺寸进行微调。对于结构设计人员而言，门框的平面度和两侧导轨的平行度直接影响帘片运行阻力，建模时需要重点控制导轨安装面、密封条贴合面以及螺栓孔的相对位置。

　　门体上部设置较大的封闭罩壳，用于收纳卷绕后的帘片或门板。罩壳采用薄板折弯形式，边缘通过折边提高刚度，表面分布有装配螺钉位置，既可以保护内部卷轴和传动件，也能避免人员接触运动部件。罩壳与侧框之间留有检修空间，驱动侧的壳体外形略向外扩展，以容纳电机、减速机构、链轮或同步传动元件。实际选型时，该区域的高度和宽度不能只按门洞净开口计算，还要考虑卷轴直径、帘片弯曲半径、驱动箱外凸尺寸以及维护拆卸空间。

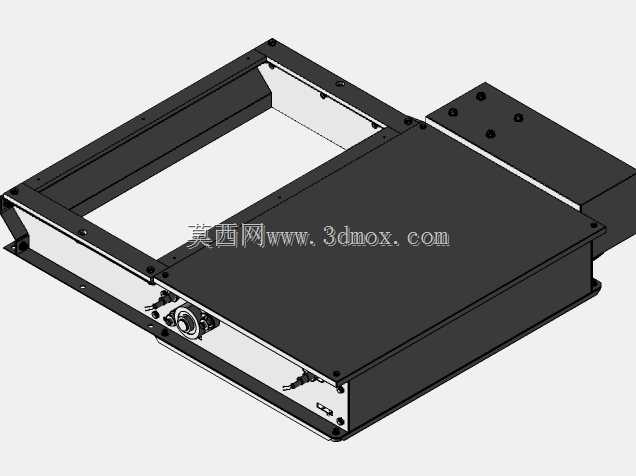

　　驱动部分集中在门体一侧，可以看到电机、减速箱、传动轮和连接轴的组合关系。动力经减速后传递到卷轴或牵引机构，使帘片沿两侧导轨上下运动。侧部传动区域设置了独立钣金护罩，护罩上预留安装孔和定位面，既保证齿轮、链条或连杆等运动件处于封闭状态，也方便后期拆开检查张紧情况。对于频繁启闭的工业门，驱动侧的支撑刚度很关键，若轴承座或连接板刚性不足，长期运行后容易出现轴端偏摆、帘片跑偏和密封间隙增大等问题。

　　两侧导轨采用槽型结构，帘片边缘嵌入导轨内部运行。导轨不仅起导向作用，还承担限位、防脱和密封功能。模型中导轨与底框、立柱、上罩之间通过螺钉和定位面连接，槽口方向、深度以及内部间隙需要与帘片厚度、滚轮或滑块尺寸匹配。若间隙过小，门体在温差或轻微变形情况下容易卡滞；若间隙过大，则会降低密封效果，并在高速启闭时产生晃动。工程设计中通常会在导轨内侧加入耐磨条或毛刷密封，使金属帘片与导轨之间保持稳定接触，同时减少摩擦噪声。

　　帘片处于半开启状态时，可以清楚看到门体开口、收纳区和传动区的空间关系。快速门的帘片一般采用多节铰接或连续柔性帘布形式，本模型以金属门板和框架结构为主要表达对象，重点体现门板卷收后的占位以及门洞口的有效通行范围。门洞内部并非全部被机构占用，驱动和卷收部件尽量布置在开口上方和侧部，从而保证下方通过空间完整。对于设备配套场景，这种布置方式尤其重要，因为门体常安装在加工中心、焊接工位、清洗线或喷涂区域外围，不能让传动机构侵入工件输送路径。

　　安装边界方面，底框外形决定了地面或设备平台上的最小占地，两侧立柱决定门洞净宽，上部罩壳决定门洞上方所需净空。现场布置时，除核对开门宽度和高度外，还需在驱动侧预留电机拆装、链条张紧、限位开关调节和电气接线空间；在门体背面或正面预留帘片维护、导轨清理和密封条更换空间。若门体与输送线联动，还应使门框中心线与输送方向、工件托盘宽度和安全防护范围保持一致，避免工件通过时与导轨或立柱发生干涉。

　　结构设计思路上，该模型体现了明显的模块化特征：承载框架负责安装基准和受力传递，上罩负责卷收与防护，侧箱负责动力输入，导轨负责门体运行轨迹，帘片负责封闭开口。各模块之间通过螺栓连接而非完全焊死，有利于加工制造、运输装配和后期维护。钣金件多处采用折弯加强、翻边孔和局部补强板，说明设计中兼顾了薄板轻量化与门体刚性。对于三维建模从业者，绘制此类设备时不能只做外观包覆，需要把门框型材断面、导轨槽形、铰链或帘片连接关系、驱动轴支撑位置以及安装孔阵列表达清楚，才能为后续工程图、BOM拆分和现场安装提供有效依据。

　　在实际应用中，这类快速门常与设备启停、光电检测、安全光栅或生产线控制系统配合。当工件到达门口时，门体快速开启；通过后自动关闭，从而把加工区与外部通道隔开。它既可以用于洁净车间的防尘隔离，也可以用于焊接、打磨、喷涂等工位的弧光、飞屑和噪声阻挡。模型所呈现的紧凑侧驱结构和整体框架，为同类工业门的方案设计、空间校核和结构改进提供了较完整的三维参考。
