多层齿轮传动行星演示仪

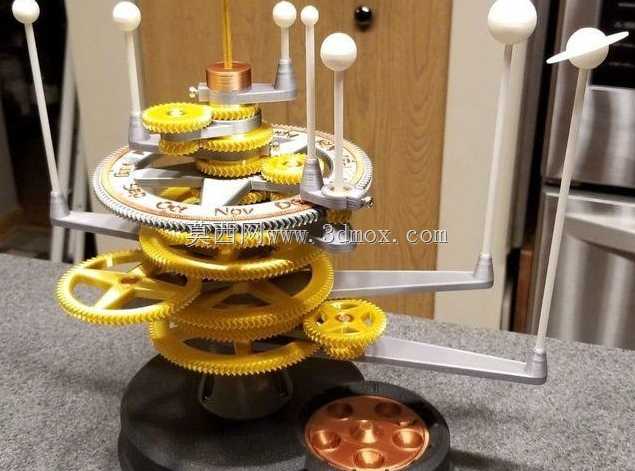

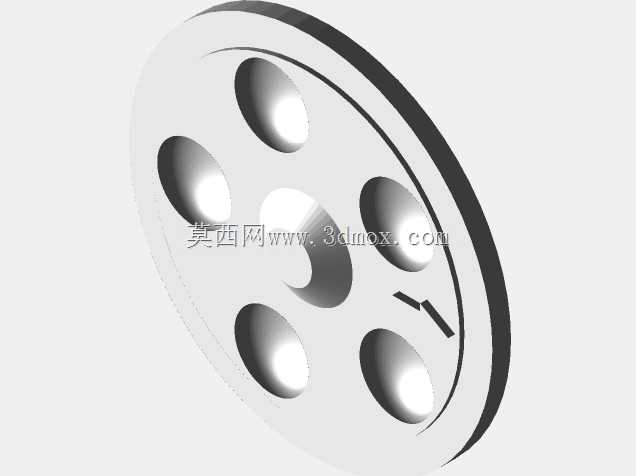

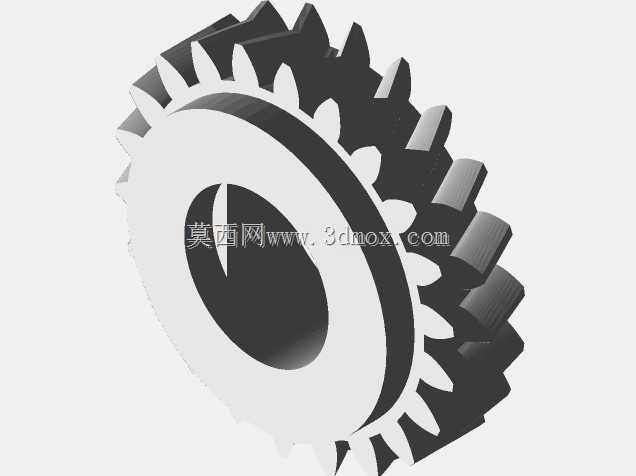

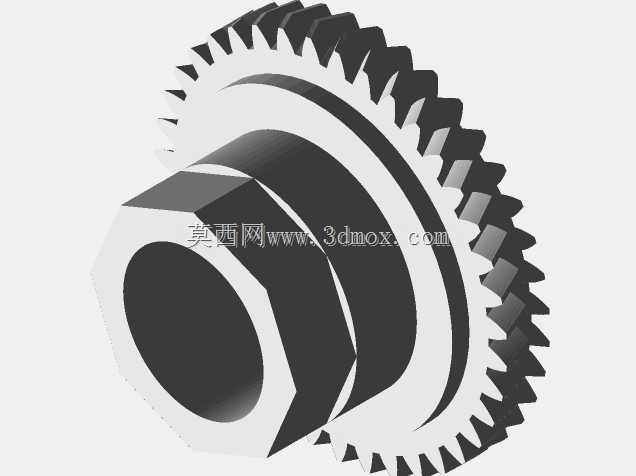

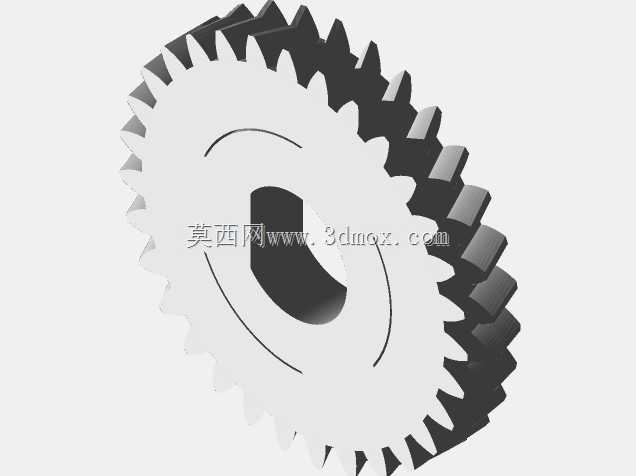

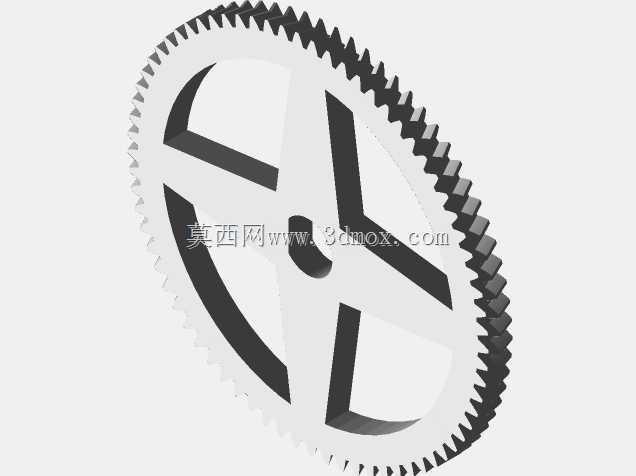

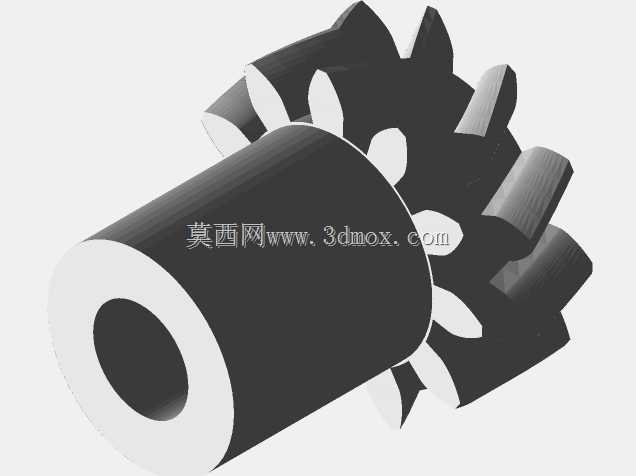

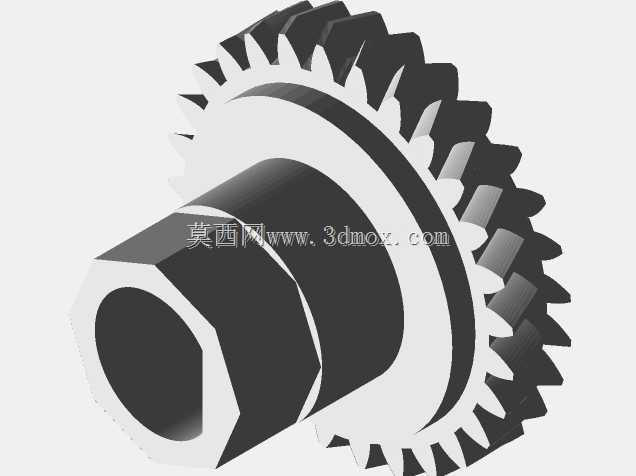

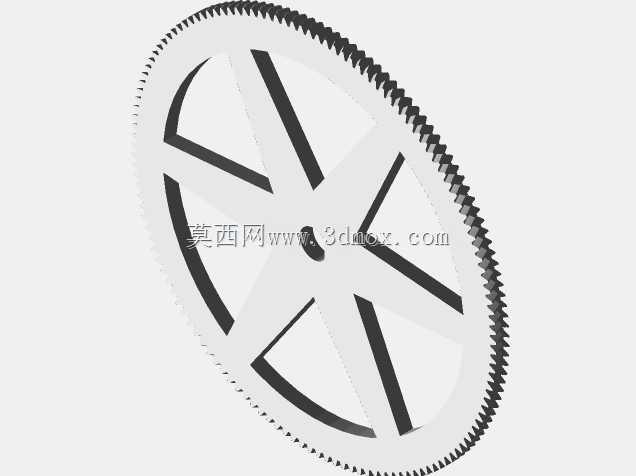

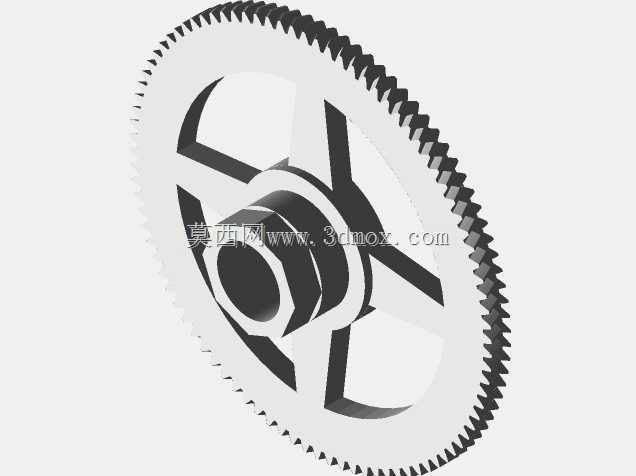

　　这套机械行星演示装置以层叠布置的黄色齿轮组作为核心传动骨架，所有运动构件围绕中心主轴同轴排布，最底层设置大直径从动轮作为手动或低速动力输入，动力沿轴向逐级向上传递，每一级齿轮的齿数差经过精确配比，对应不同天体的公转周期差，不需要额外电控元件，仅靠纯机械啮合就能复现多星体不同步运行的规律。

　　从实际使用场景来看，这类装置常布置在科普展厅、中小学天文实验室、高校机械原理展示区，既可以作为天文教学的具象演示道具，把抽象的行星公转轨道、周期比例转化为肉眼可直接观察的连续运动，也能作为机械传动课程的实物案例，直观展示定轴轮系、同轴多级减速、曲柄摇臂传动的组合用法。参观者转动底部输入轮时，各层齿轮按预设速比转动，带动从中心盘向外延伸的多根金属摇臂同步回转，摇臂末端的白色球体分别代表不同行星，其中带环造型的球体对应带行星环的天体，各摇臂长度严格对应各天体轨道的相对比例，转动过程中球体沿各自水平圆周轨迹运动，不会出现构件干涉。

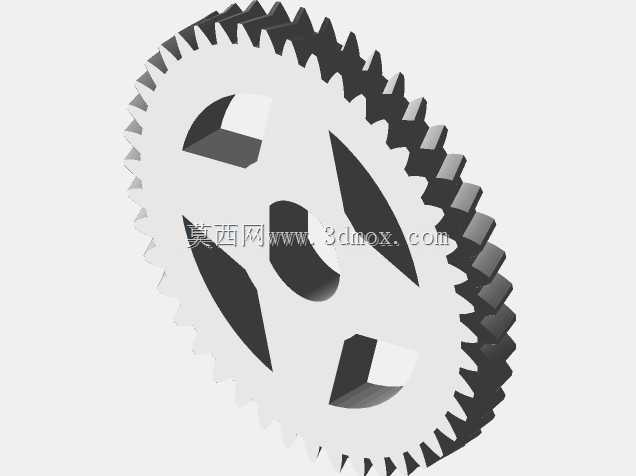

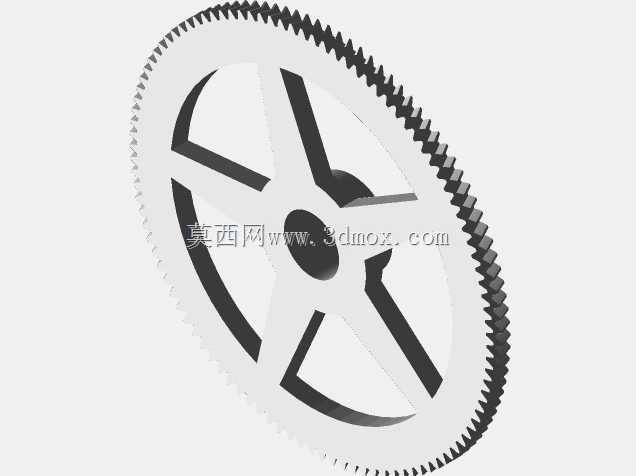

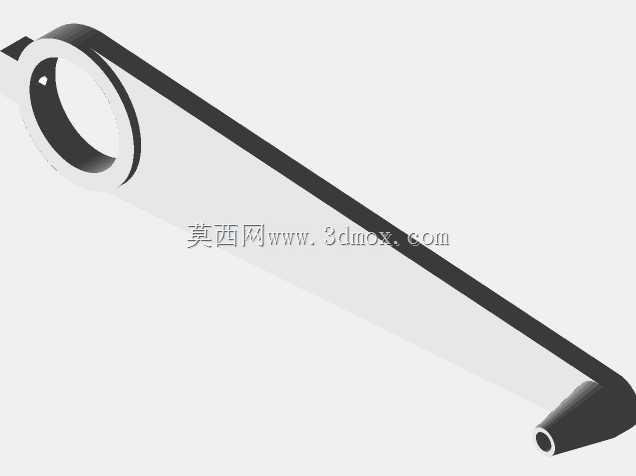

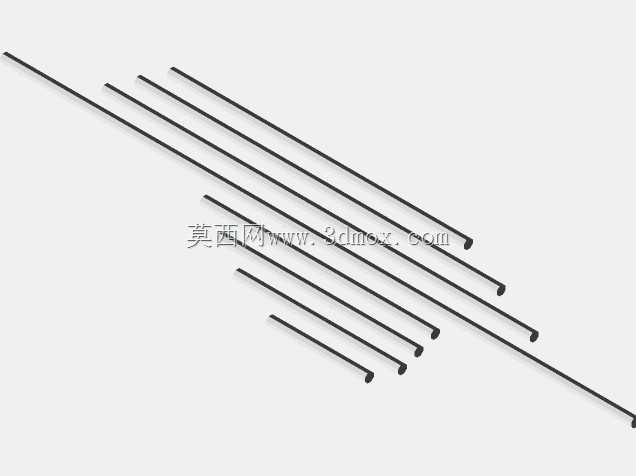

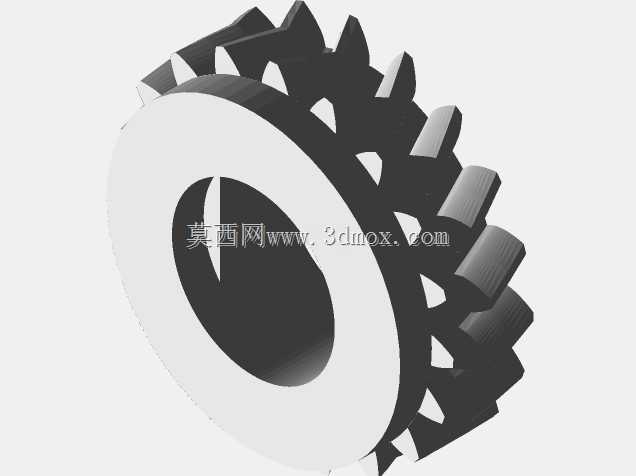

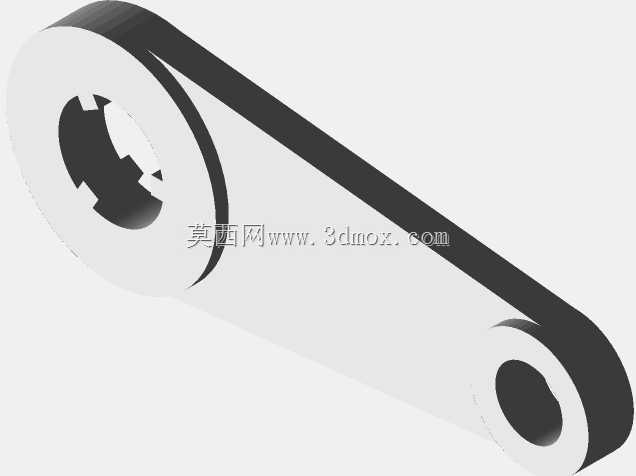

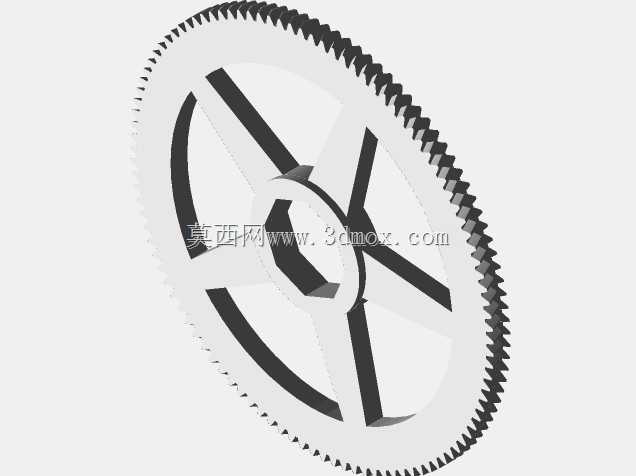

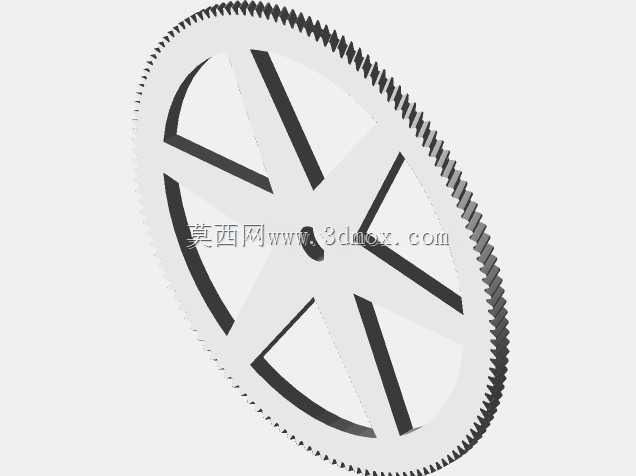

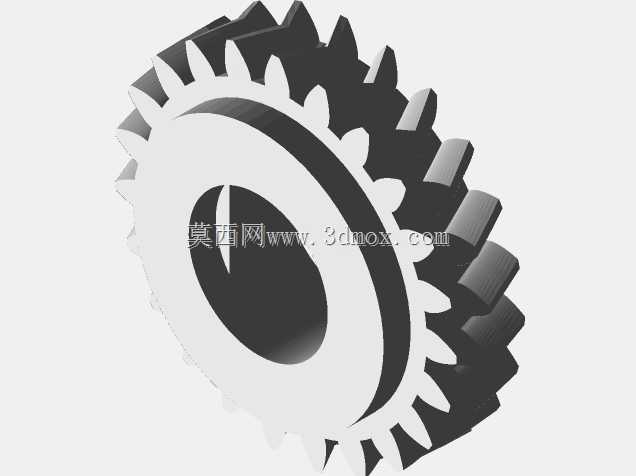

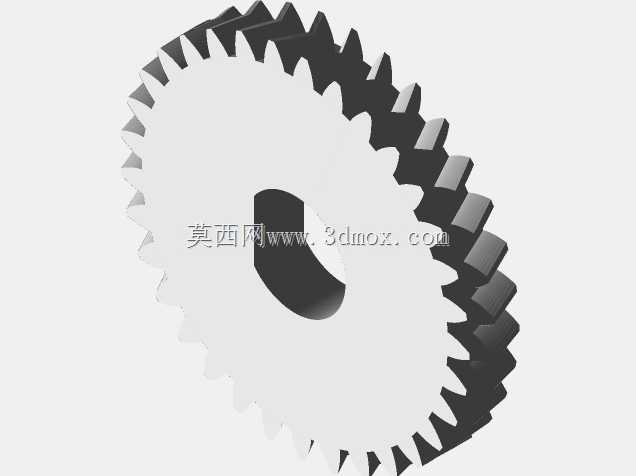

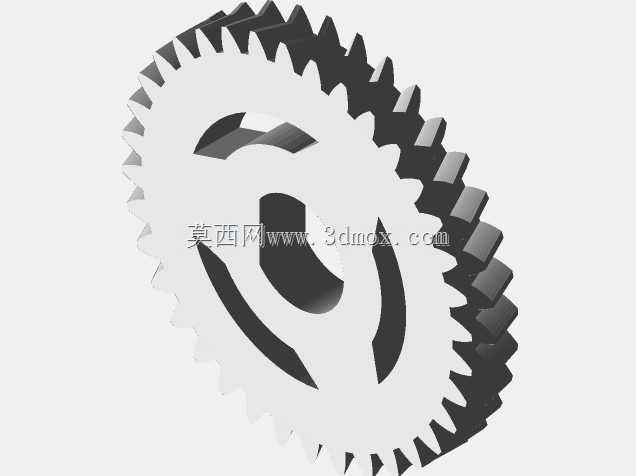

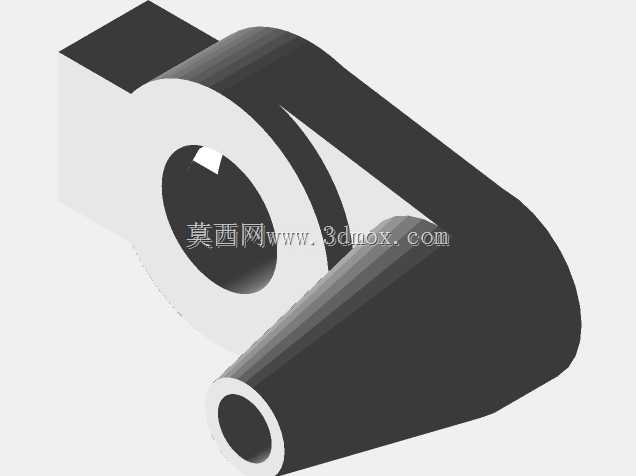

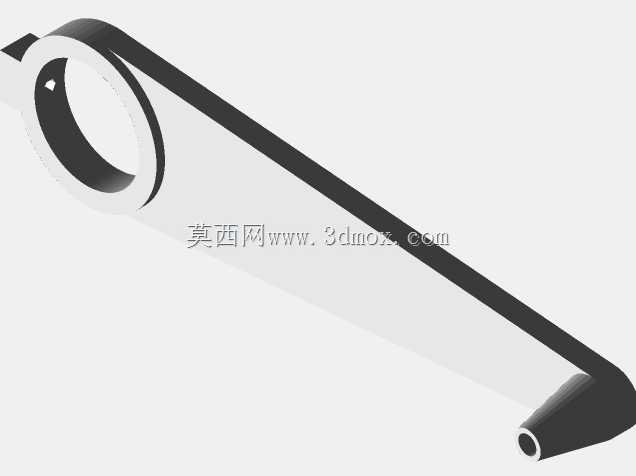

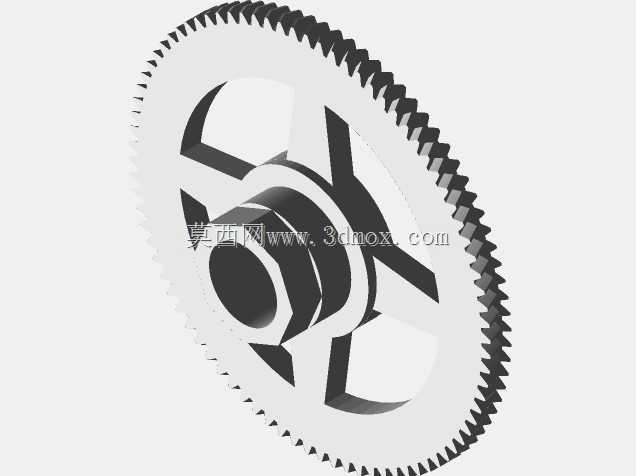

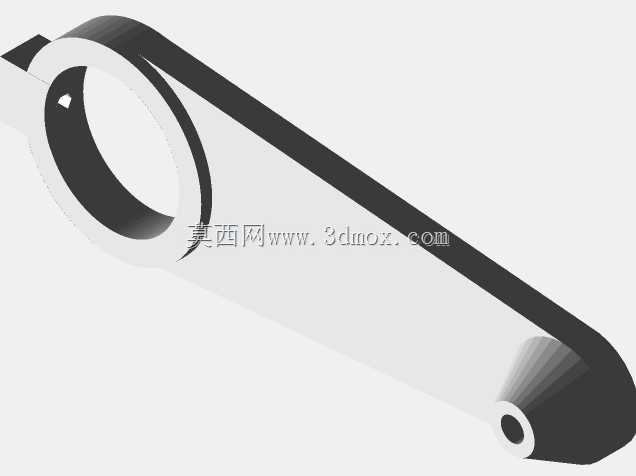

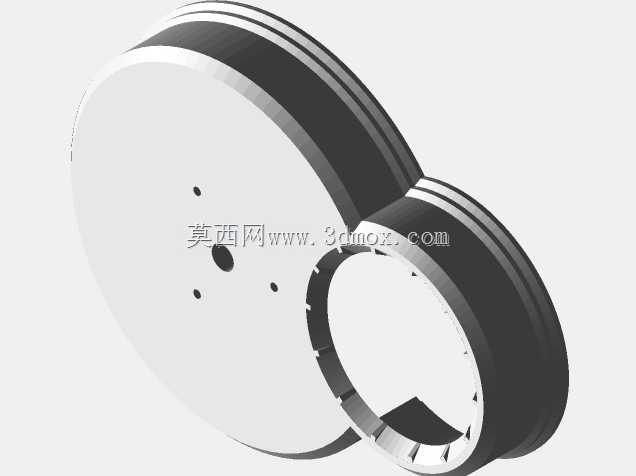

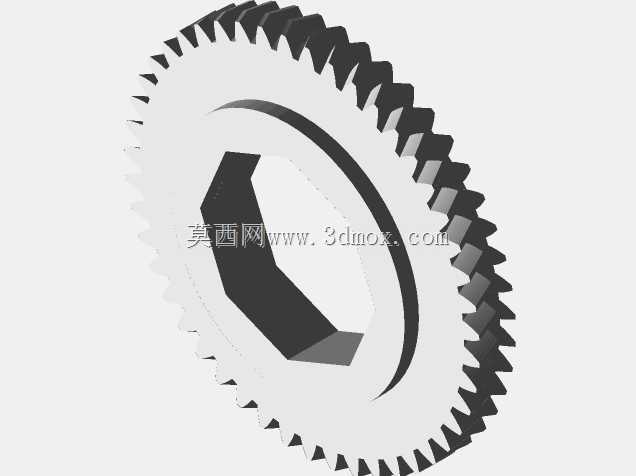

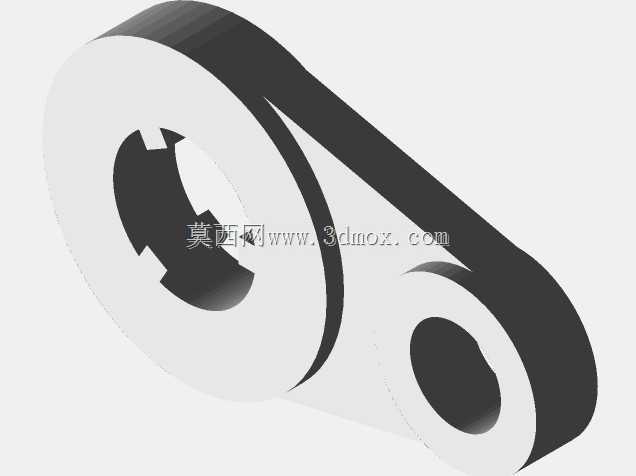

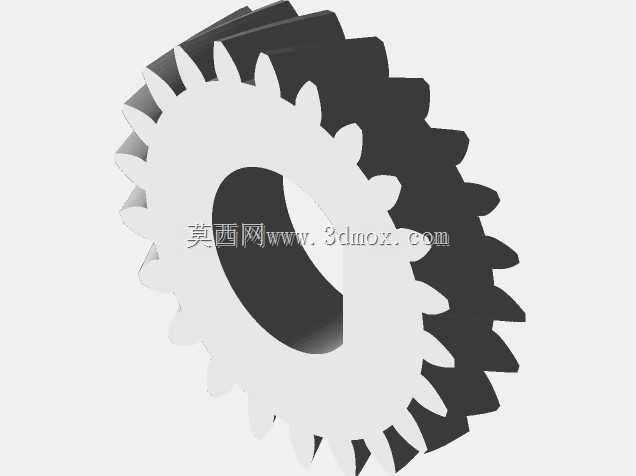

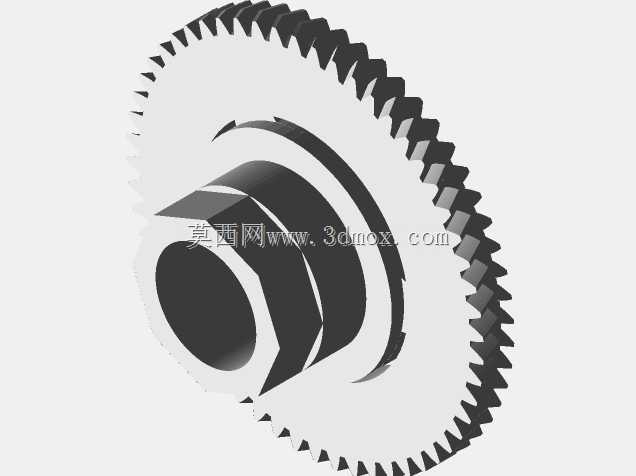

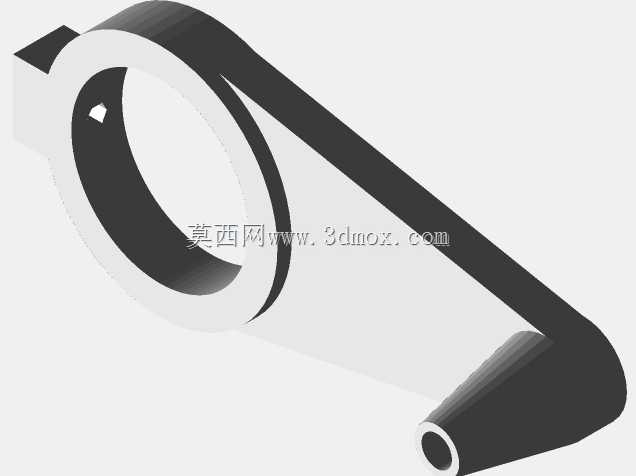

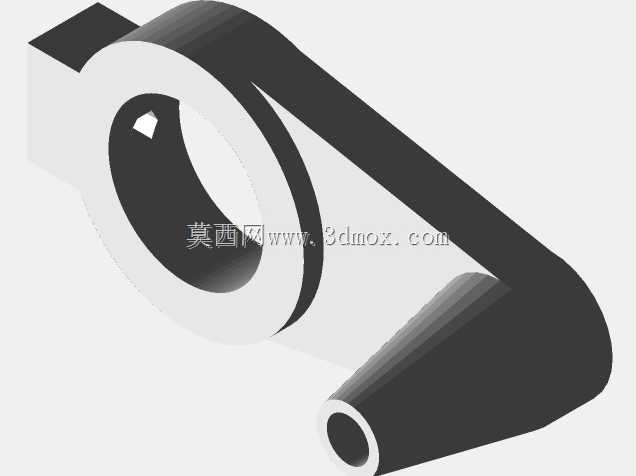

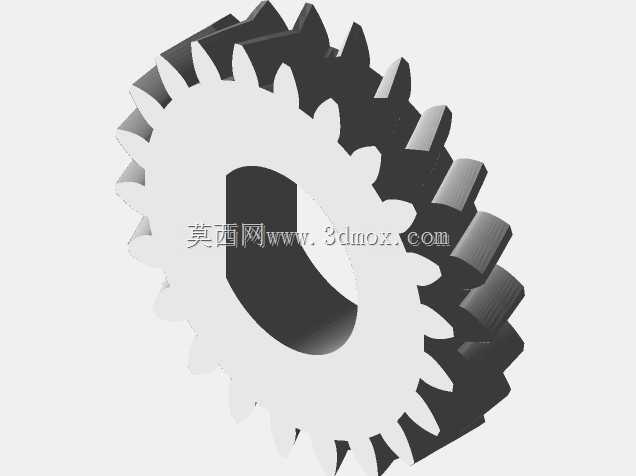

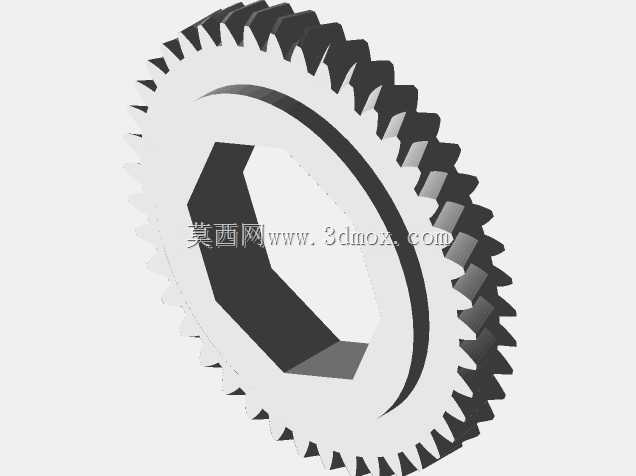

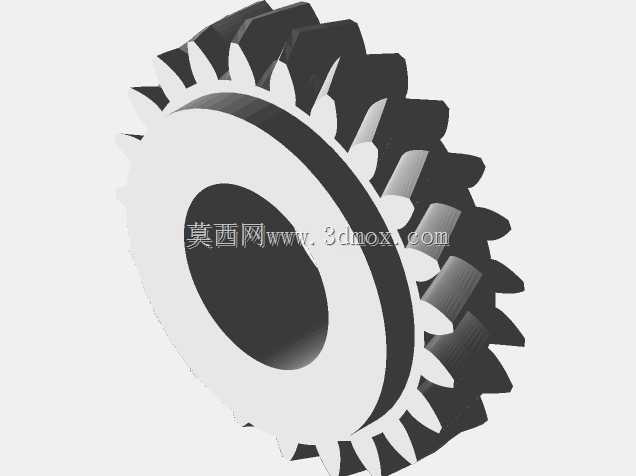

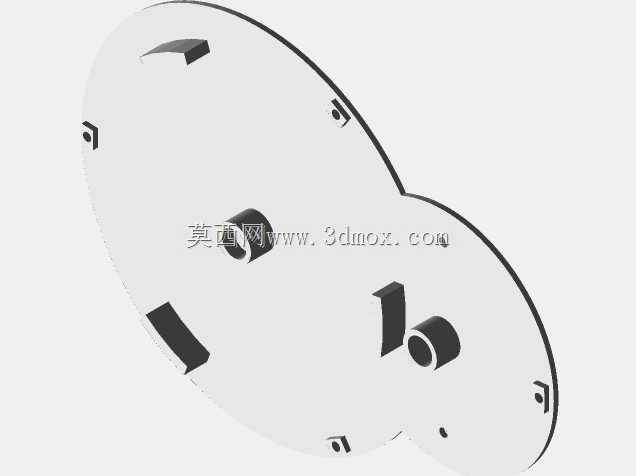

　　设计思路上，整套装置优先保证传动平顺与展示清晰度：所有齿轮采用薄型盘式结构，层与层之间预留足够轴向间隙，避免相邻齿轮运转时发生摩擦蹭碰；支撑摇臂采用弯折成型的金属扁条，一端铰接在对应层级的齿轮输出端，另一端通过竖直细杆固定天体模型，细杆高度错落设置，既让所有天体模型处于观察者清晰可见的不同高度层，不会互相遮挡，也让整体造型具备错落的视觉层次感。底部承托底座采用厚重的实体结构，降低整套装置的重心，手动摇动输入轮时整机不会出现晃动感，底座上预留的安装孔位可以直接将装置固定在展示台面上，适配长期公开展示的使用需求。

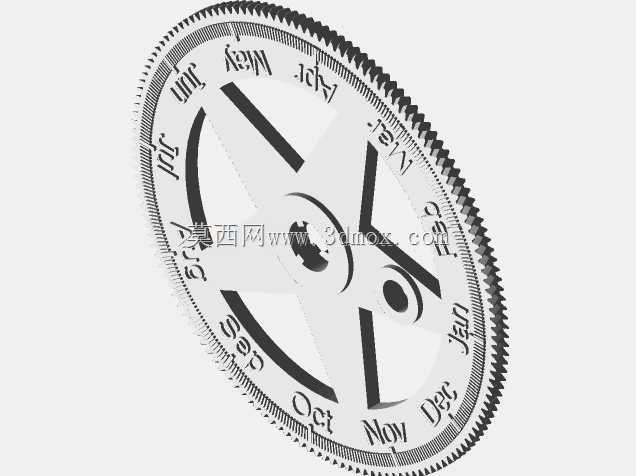

　　安装边界方面，整套装置的径向尺寸由最长的行星摇臂决定，外围运动轨迹的最大圆周范围需要在展示台面上预留出无遮挡空间，避免摇臂转动时触碰周边展品；轴向高度从底座底面到最高处天体球的顶端形成完整高度包络，顶部不需要额外加装护罩，保证所有运动构件完全外露，方便观察者直接看清齿轮啮合、摇臂回转的全部动作细节。齿轮啮合侧隙经过微调，手动转动时没有明显空程，正向、反向摇动都能平稳带动所有天体同步运动，不会出现卡滞或跳齿现象。装置中部的刻度盘沿圆周标注月份标识，对应地球公转的年周期位置，摇臂转动到不同角度时可以直接对应天体在公转周期中的所处位置，把机械传动的速比关系和天文周期的对应关系直接呈现出来。

　　对于结构设计从业者来说，这套装置的建模过程需要重点处理多级同轴齿轮的轴向定位、摇臂运动路径的干涉检查、不同长度摆臂的运动包络计算，既要保证每一对齿轮的中心距、啮合参数符合传动要求，也要让所有外露运动件在完整回转周期内互不碰撞，同时兼顾外观展示的整洁性，所有传动轴、紧固件都隐藏在齿轮层与中心主轴内部，外观看不到多余的连接件，整体结构精巧且运动逻辑清晰。
