镂空骨架式复古机械钟摆时钟结构

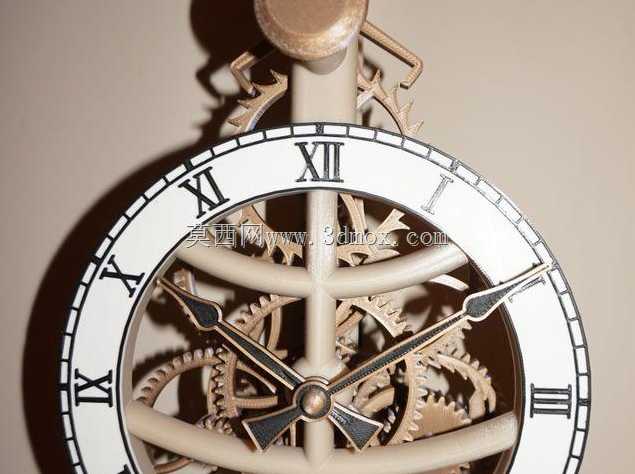

　　这套骨架式机械时钟结构以裸露齿轮系和罗马数字环形表盘为核心，适合用于桌面装饰装置、机械教学演示件、复古工艺摆件以及3D打印样件的结构验证。与封闭外壳时钟不同，该方案将传动轮系、指针轴、支撑立柱和摆轮相关结构直接暴露在视觉范围内，使用者可以观察动力从轮系传递到时分针的过程，也能把它作为机械原理展示、橱窗陈列和文创产品开发的基础结构。

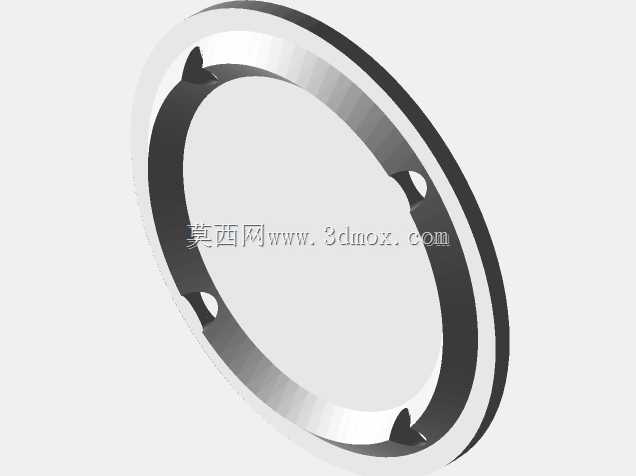

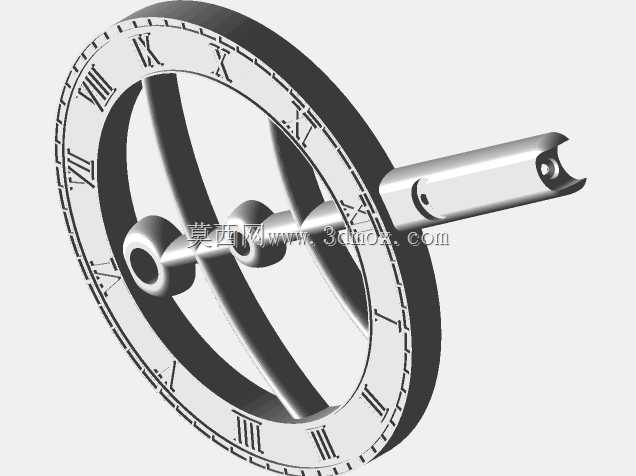

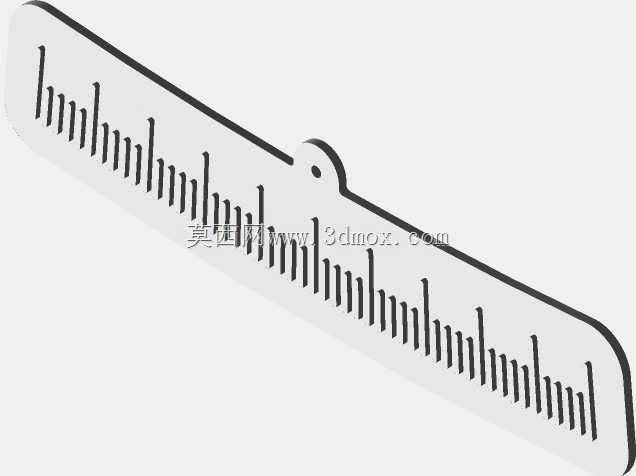

　　钟面采用分段环形刻度设计，罗马数字标识布置在外圈，内侧不设置完整封闭表盘，而是通过辐条和中心轴座形成通透骨架。这样的处理不仅减轻了整体重量，也让后方齿轮啮合关系成为外观的一部分。指针采用细长复古造型，尖端指向刻度，尾部带有配重轮廓，在保证辨识度的同时兼顾转动平衡。中心轴座需要承担分针、时针以及装饰指针的同轴布置，设计时应重点控制各层轴套的同轴度，避免指针转动时相互摩擦或出现偏心扫碰。

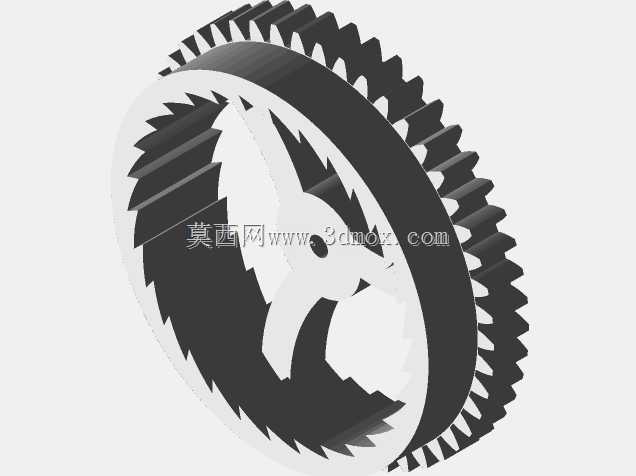

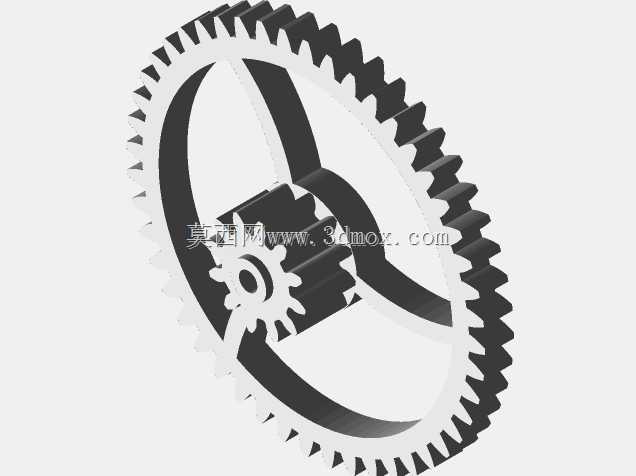

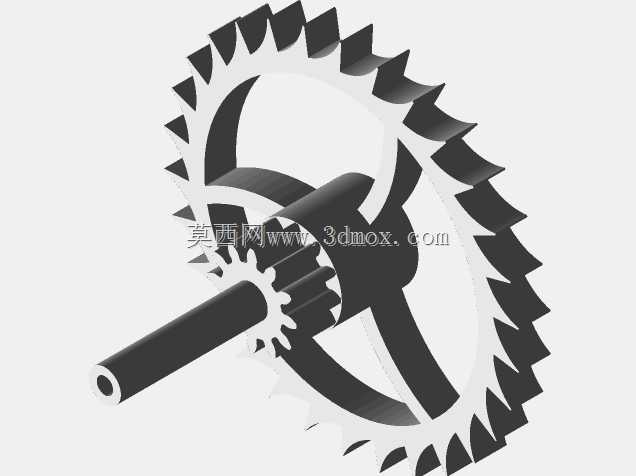

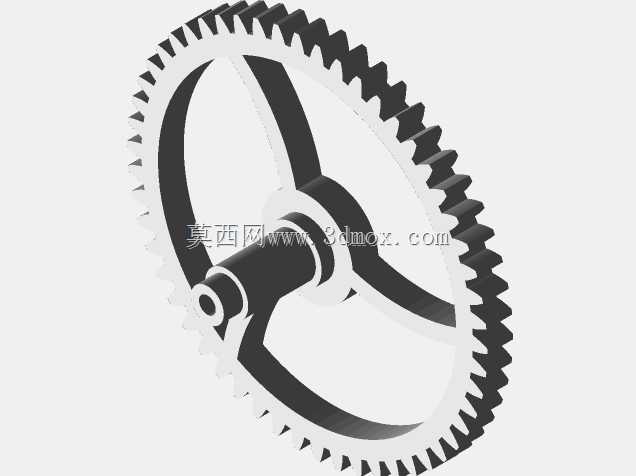

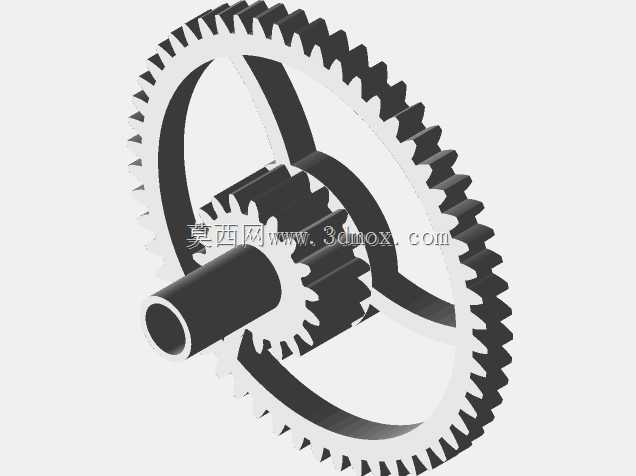

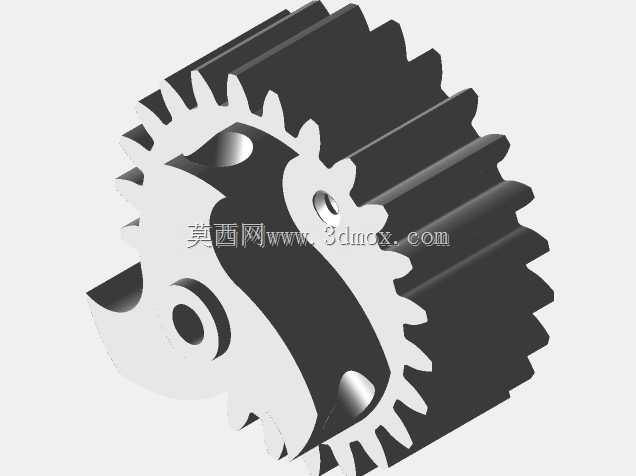

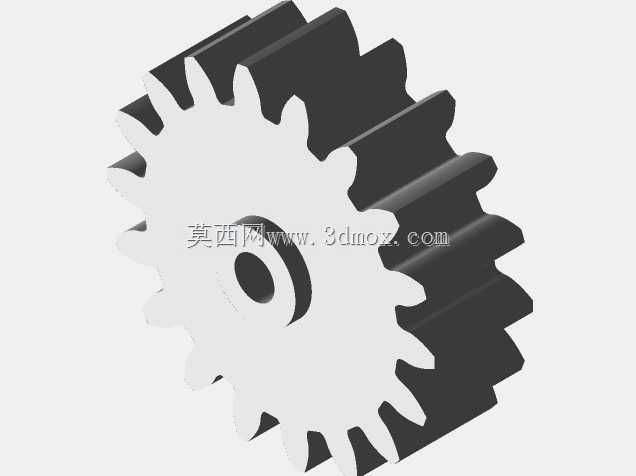

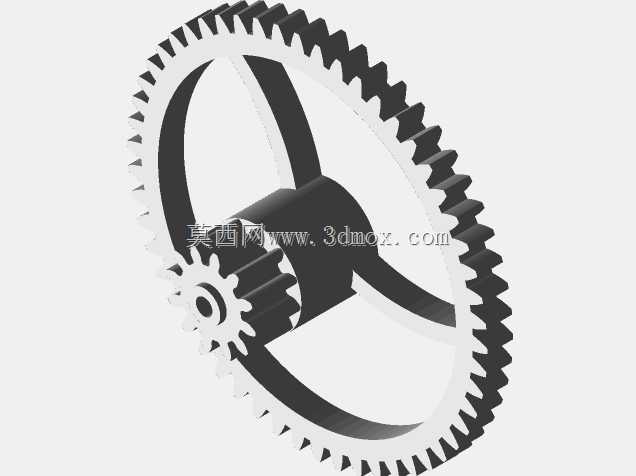

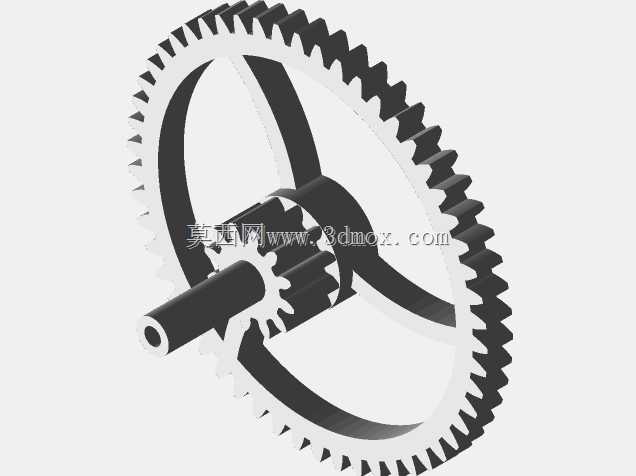

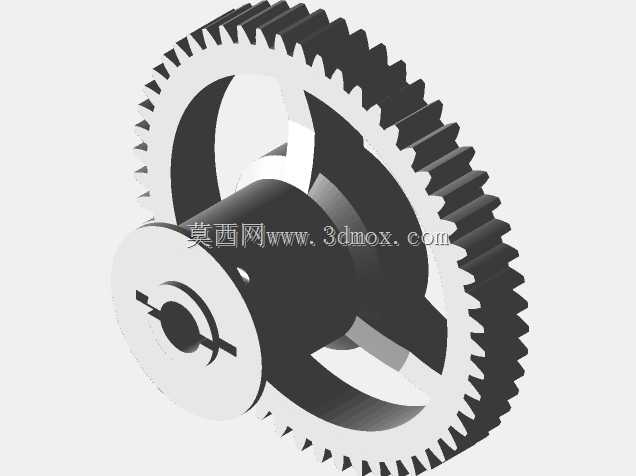

　　传动部分围绕多级齿轮展开。外露齿轮既要满足传动比要求，也要承担视觉表现功能，因此齿形、轮辐厚度和齿圈宽度需要统一考虑。若用于打印或小批量制作，齿轮模数不能过小，否则齿尖强度不足，装配后容易在啮合处崩齿；齿宽也应与输出扭矩匹配，过薄的轮片在长期运转中会产生明显侧向晃动。齿轮之间的中心距应按实际啮合间隙校核，保留合理侧隙，不能按理论零间隙硬装配，尤其是塑料件或打印件存在成型误差，过紧会导致卡滞，过松则会产生较大回差。

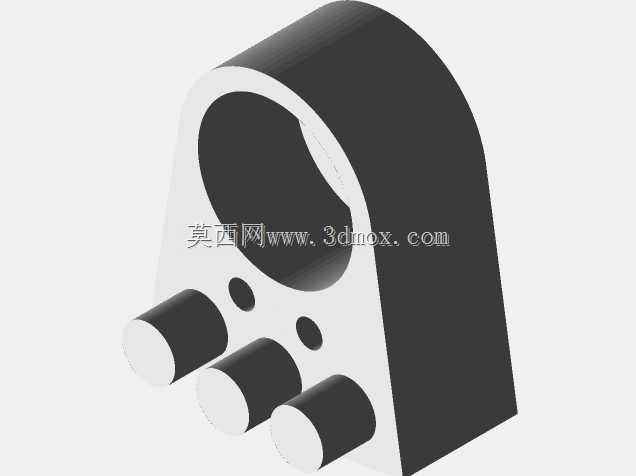

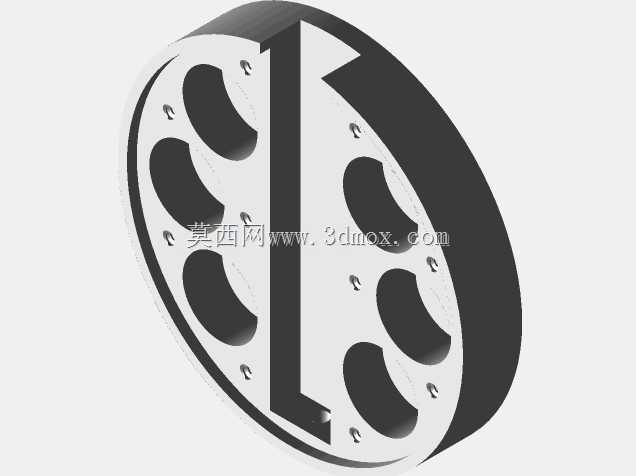

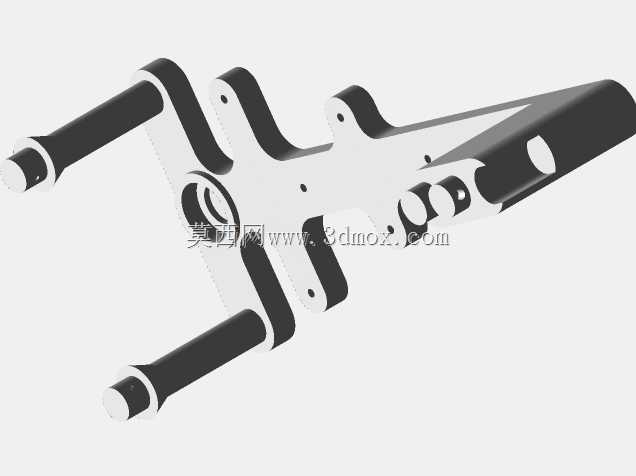

　　支撑结构采用立柱与横向连接梁组合，将表盘、轮系和背部安装面连接成整体。立柱不仅是装饰件，更是保证轴孔位置稳定的受力件，底部与基座或背板连接时应设置足够的接触面积。若模型作为实体摆件使用，背板和立柱的连接位置需要承受齿轮传动产生的微小交变力，螺钉柱、定位销或卡扣位都应避免布置在过于单薄的装饰区域。对于3D打印场景，悬垂的齿轮边缘、细长指针和薄环形刻度都要考虑打印方向，尽量减少横向悬挑造成的支撑痕迹，必要时可将齿圈、指针和支架拆分打印后装配。

　　安装边界方面，前端表盘区域需要预留指针旋转空间，指针尖端与环形刻度之间应保持均匀间隙，后方轮系则要与背板留出齿顶圆回转余量。同轴指针轴的层数较多，轴向限位不能只依赖外观贴合，应通过轴肩、卡环或端部挡片控制窜动。摆锤或钟摆相关结构若参与实际动作，悬挂点应位于整机上部稳定位置，摆动平面尽量与表盘平行，避免摆体晃动时触碰齿轮、立柱或指针。若仅作为静态展示，可保留摆锤外形并简化擒纵机构，以降低装配难度。

　　从使用场景看，该结构既可作为机械爱好者理解齿轮传动和指针指示的演示对象，也可嵌入复古座钟、艺术挂钟、展厅互动装置中。工程处理上不能只追求外观复杂，还要保证轮系层级清晰、轴系支撑可靠、拆装路径合理。外观件与传动件最好在建模阶段就区分功能：齿圈、轴孔、定位面按功能尺寸控制，罗马字符、边缘倒角和装饰梁按视觉效果处理。这样在后续加工、打印或装配时，既能保留镂空机械钟的精密观感，也能减少齿轮干涉、指针蹭面和支架变形等实际问题。
