发动机正时同步带轮传动机构

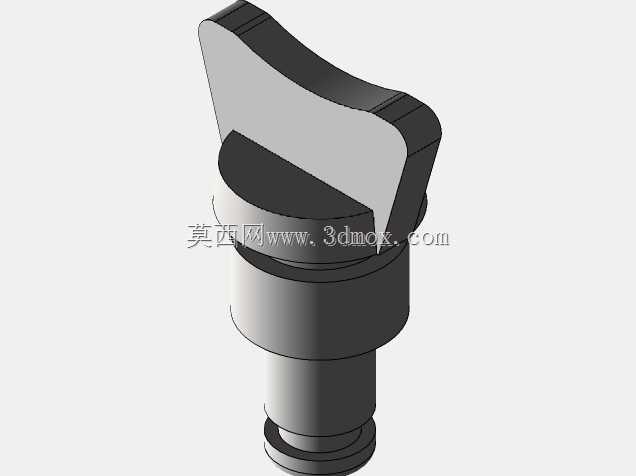

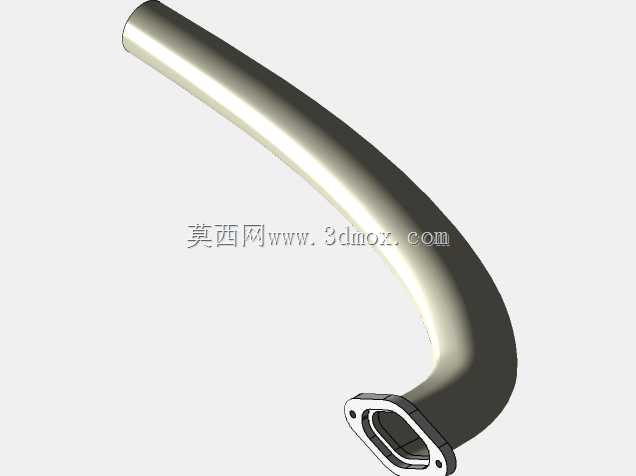

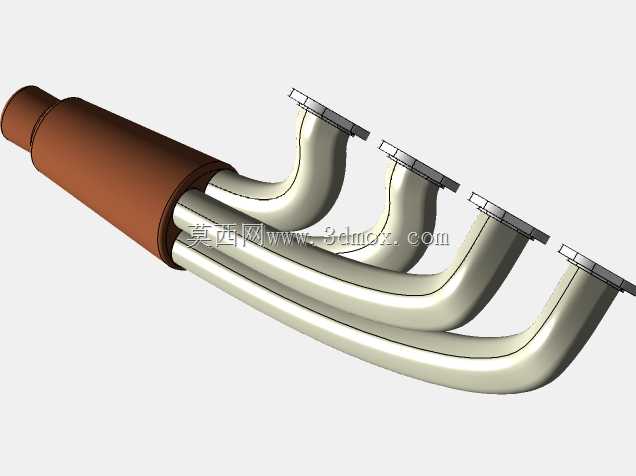

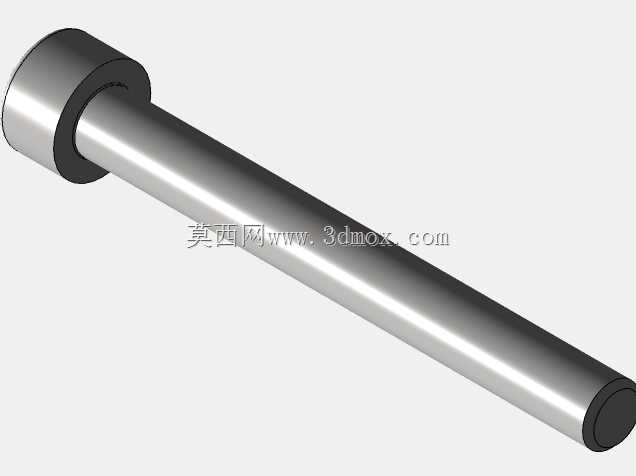

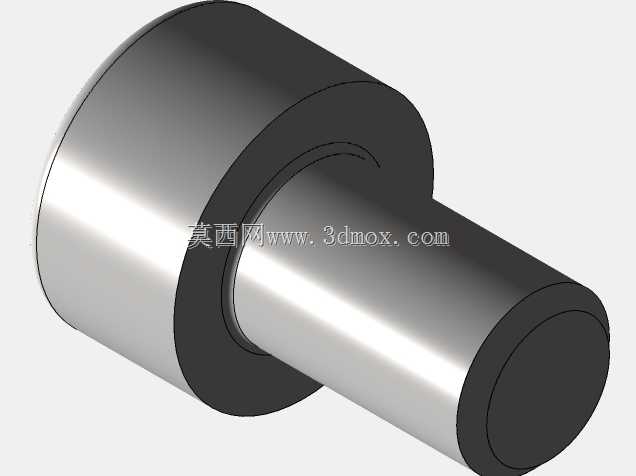

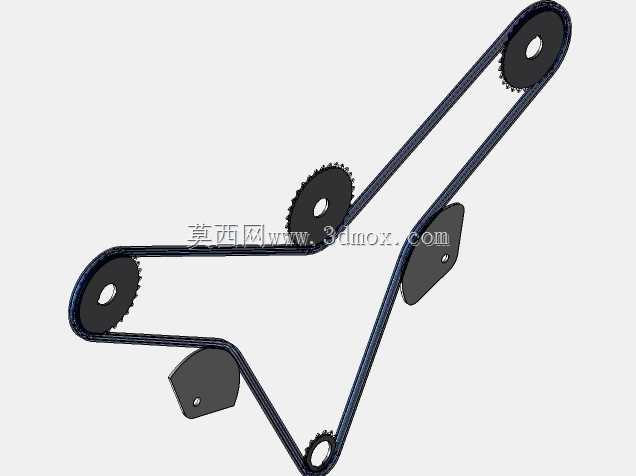

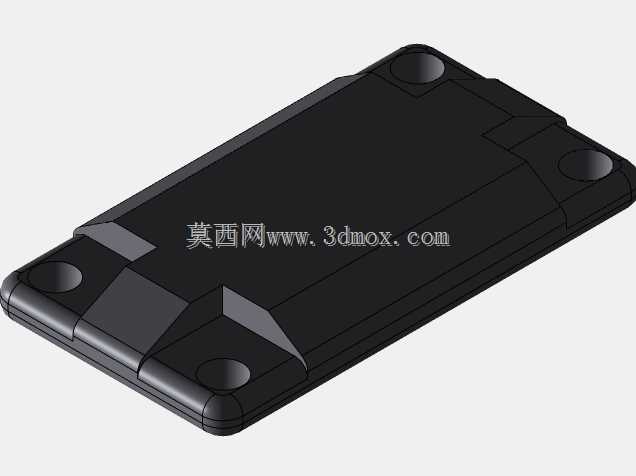

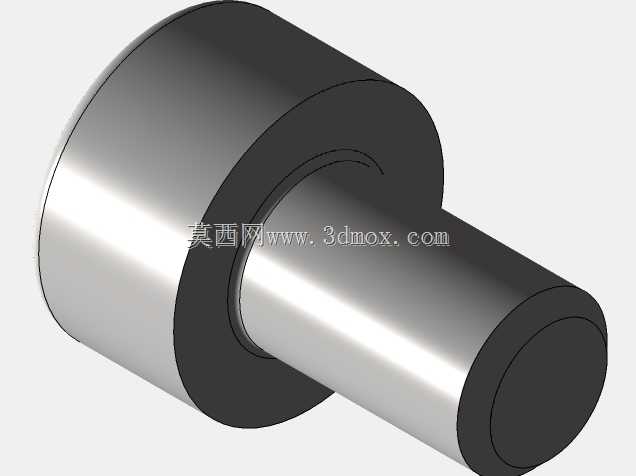

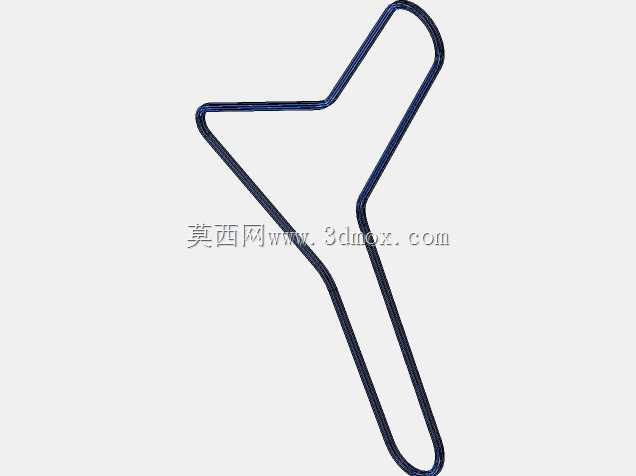

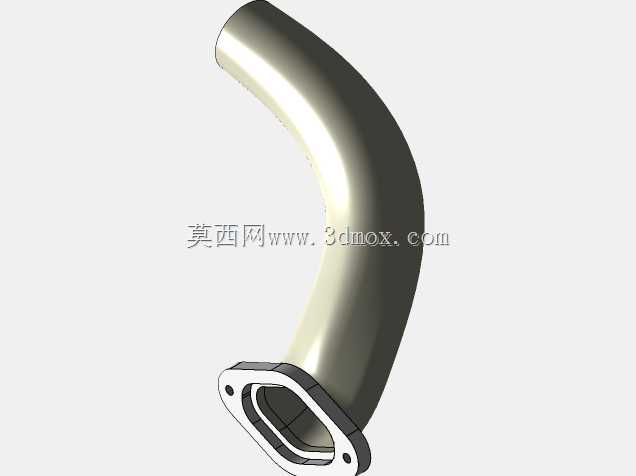

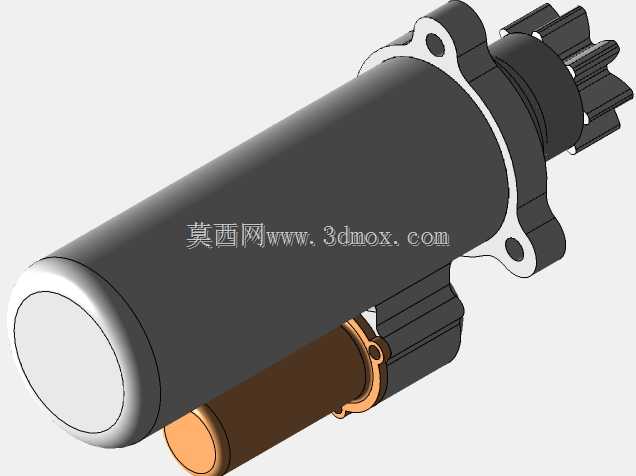

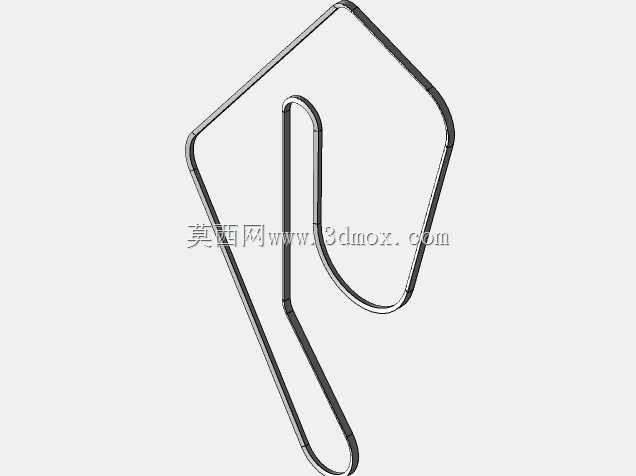

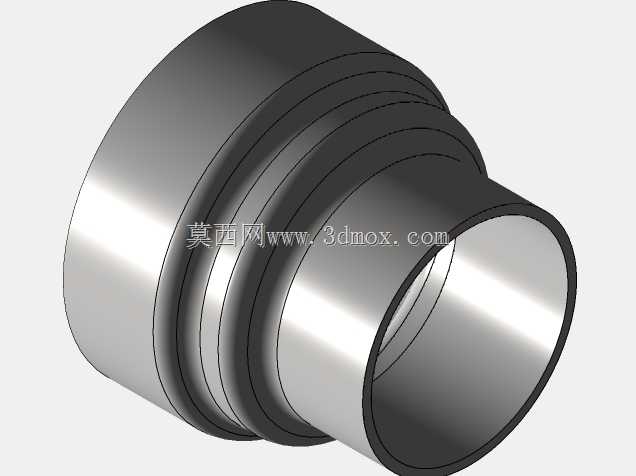

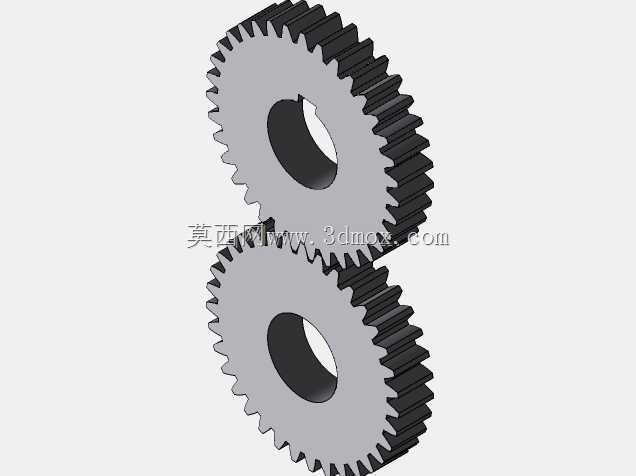

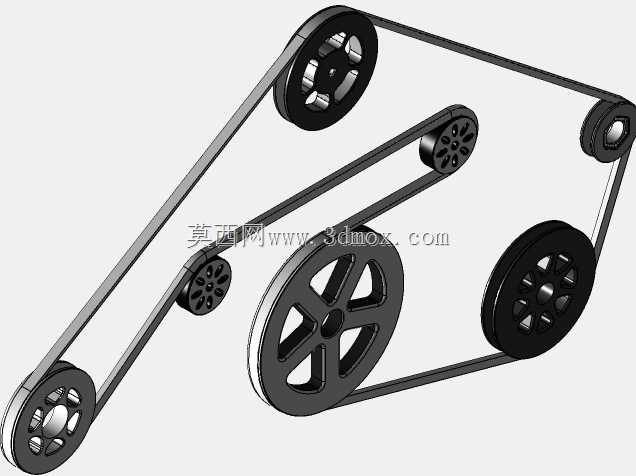

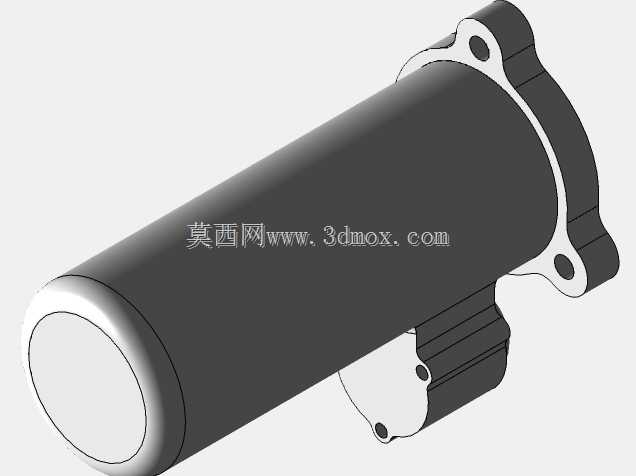

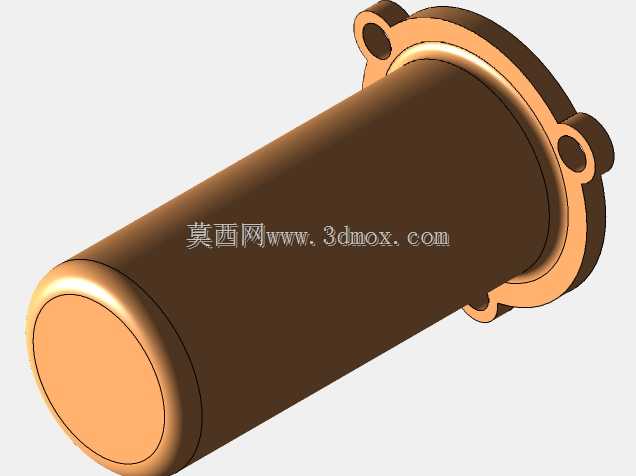

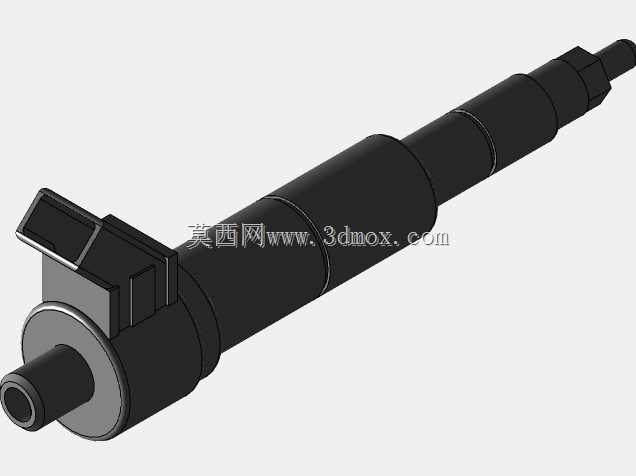

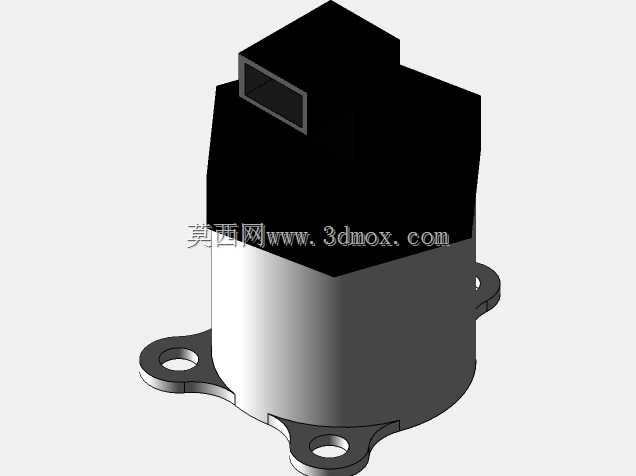

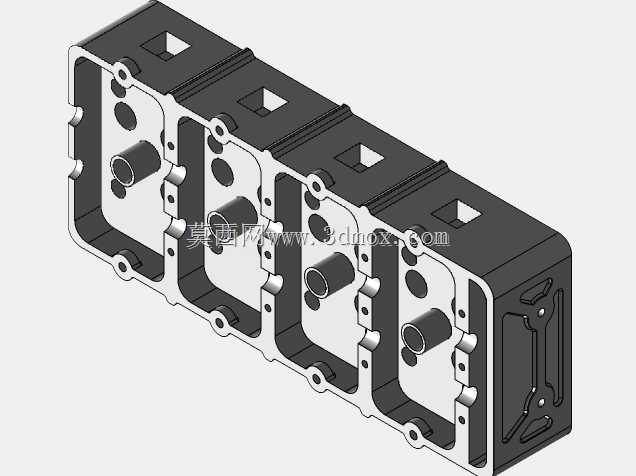

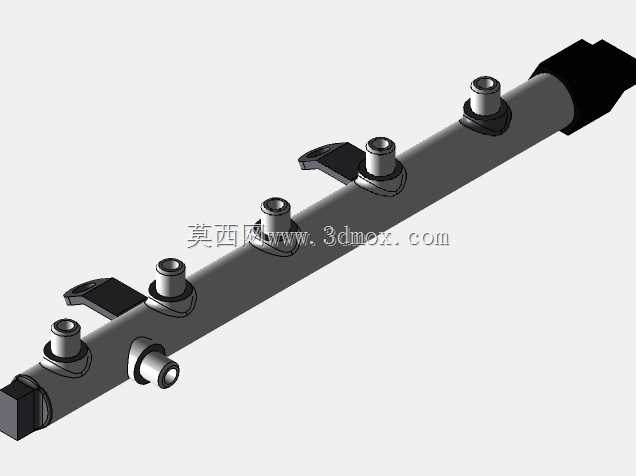

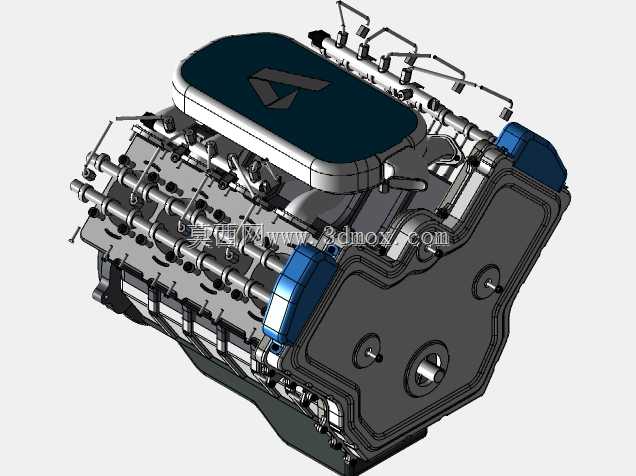

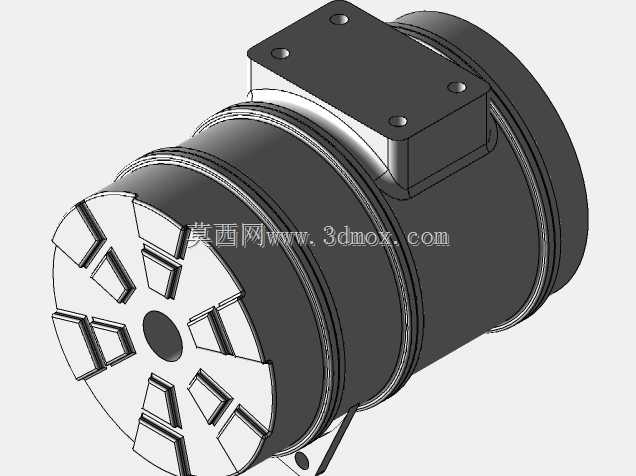

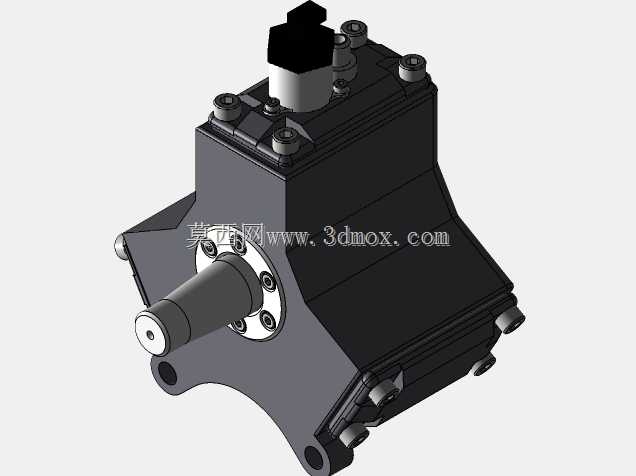

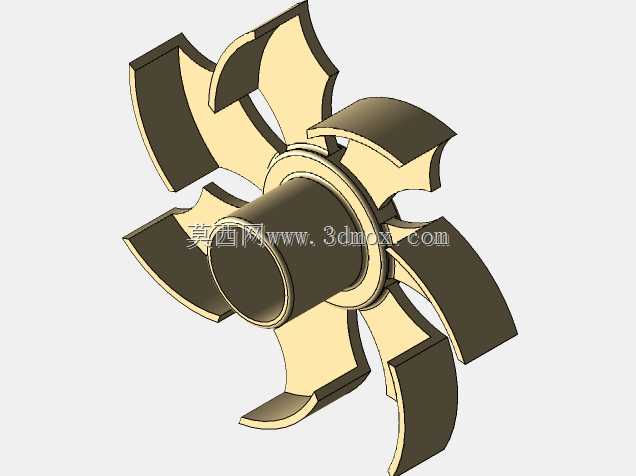

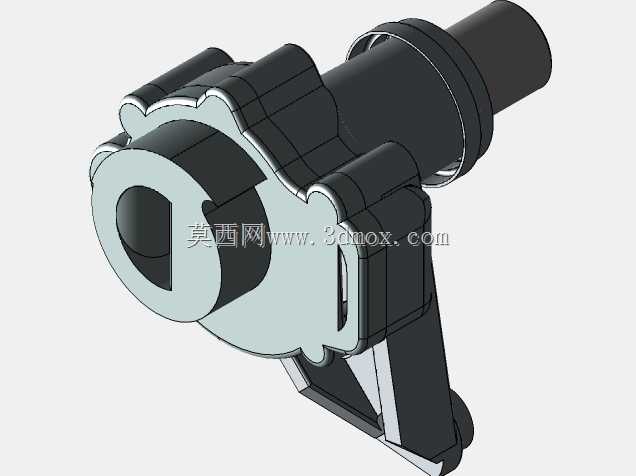

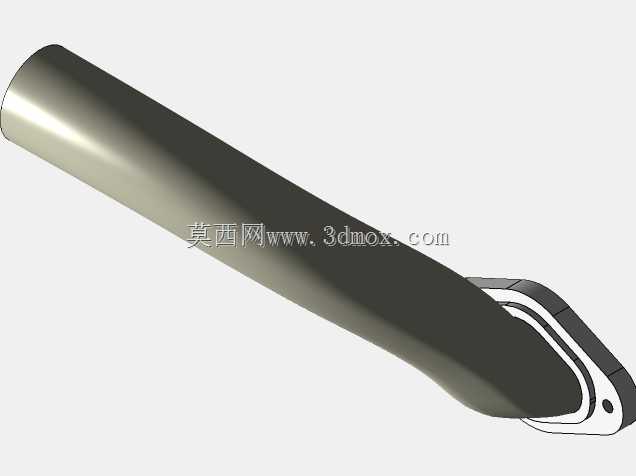

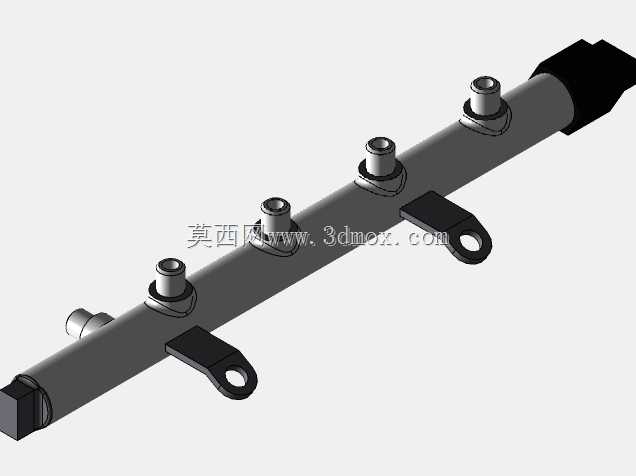

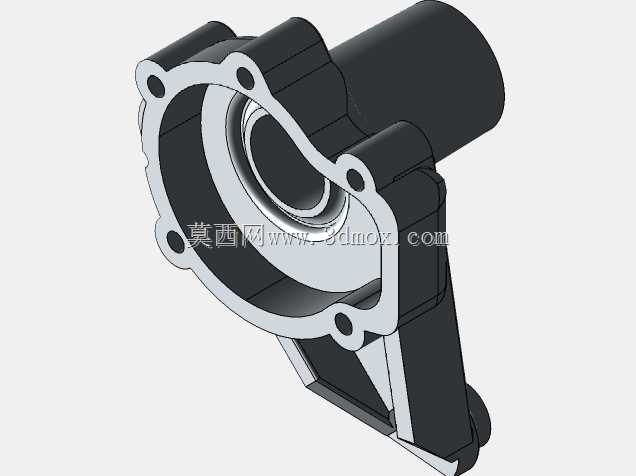

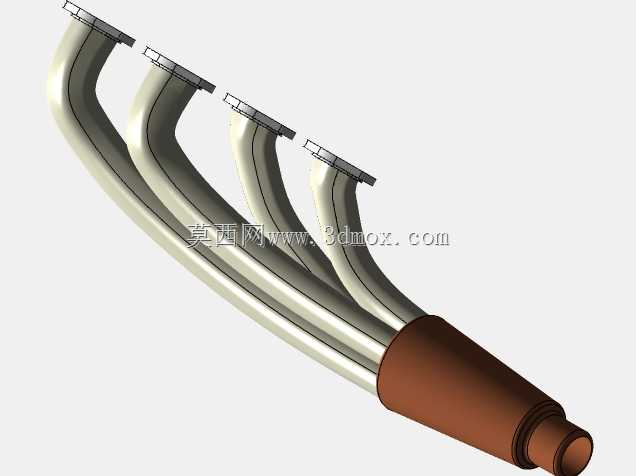

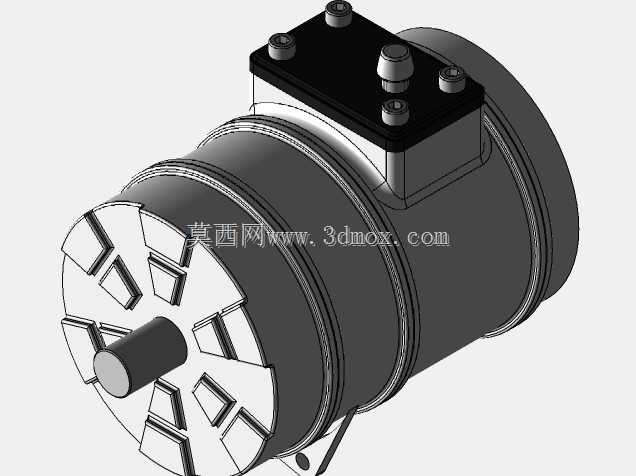

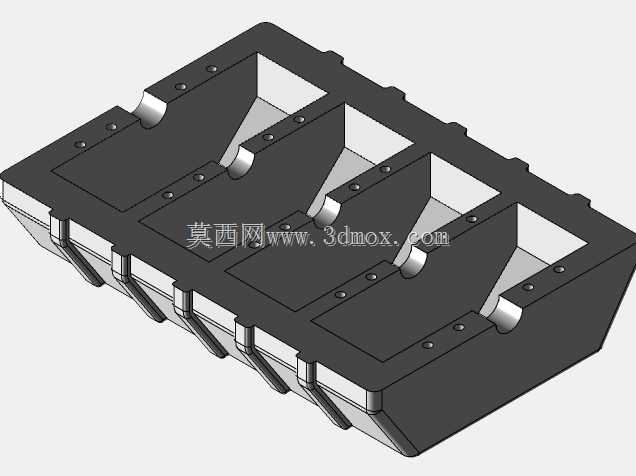

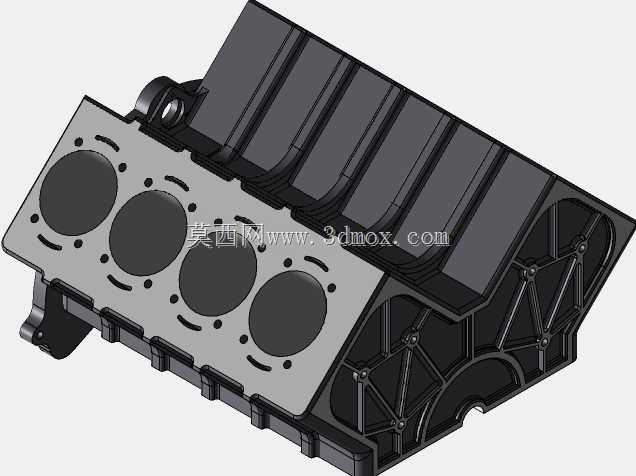

　　这套同步带传动机构主要面向发动机前端附件驱动与正时配气系统的结构布置场景，在小排量内燃机、教学演示样机以及紧凑型动力单元中较为常见。带传动相比齿轮直接啮合，最大的工程价值在于吸振降噪、允许较大中心距、无需润滑，并且在过载时能够通过打滑对精密配气部件形成一定保护。图中可以看到多片齿形带轮沿非共线路径分布，闭合的环形同步带绕过各轮，形成一条折线形传动路线。这种布置并非随意弯折，而是由发动机缸体上各附件轴的实际位置决定的——曲轴输出端、凸轮轴端、水泵轴以及张紧调节点往往受限于缸盖、缸体和罩壳空间，无法排成一条直线，因此必须借助惰轮改变带的走向。

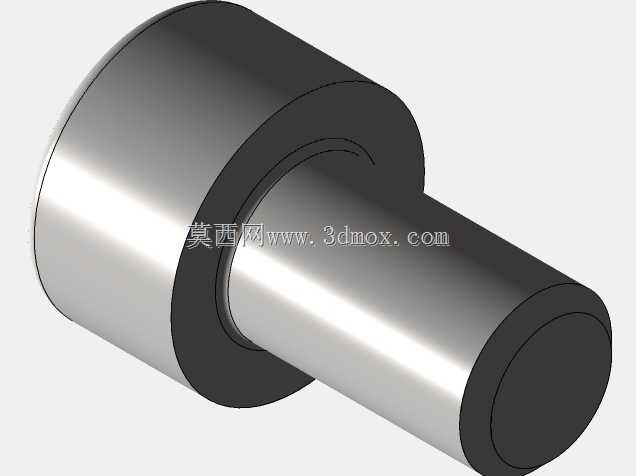

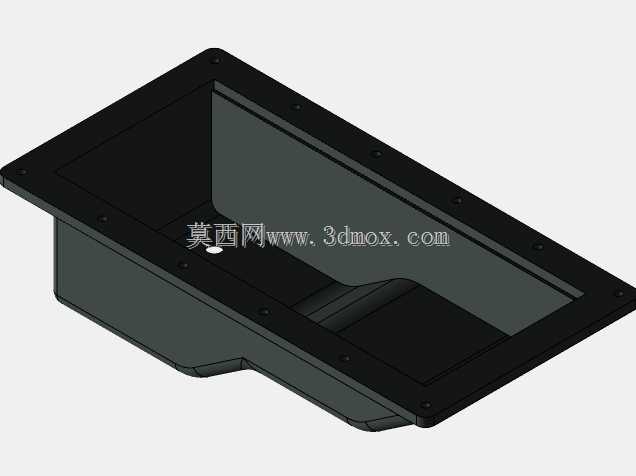

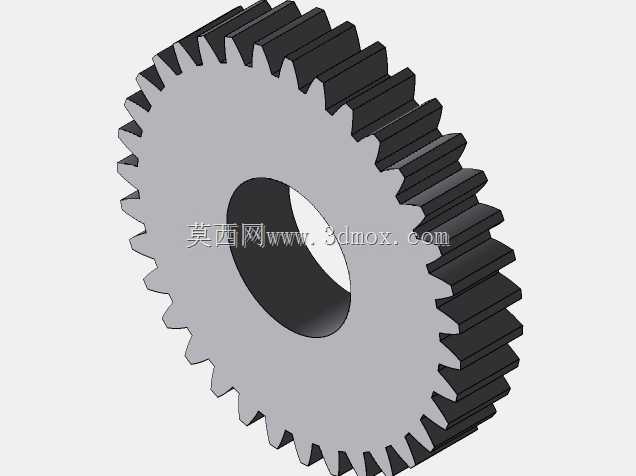

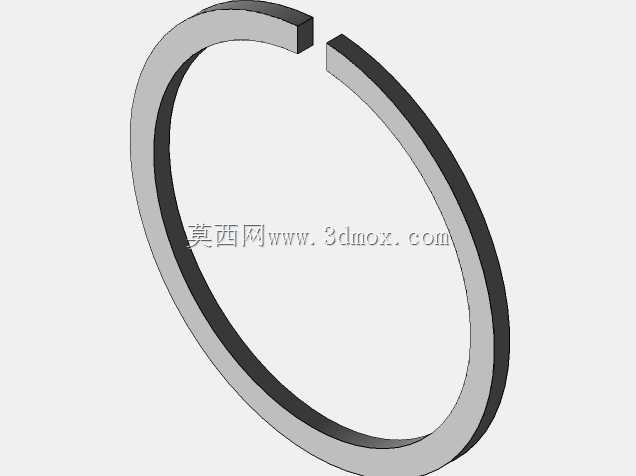

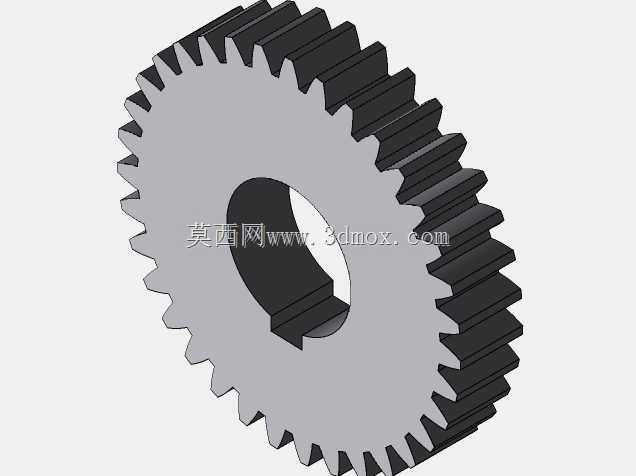

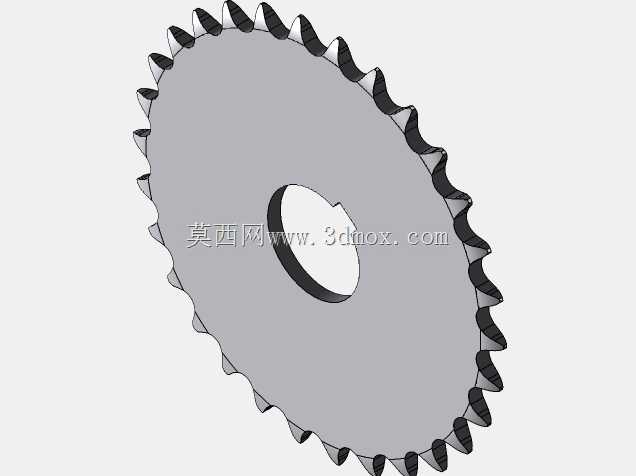

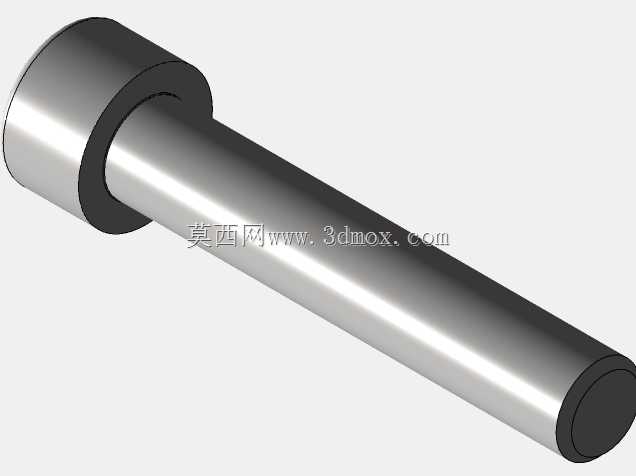

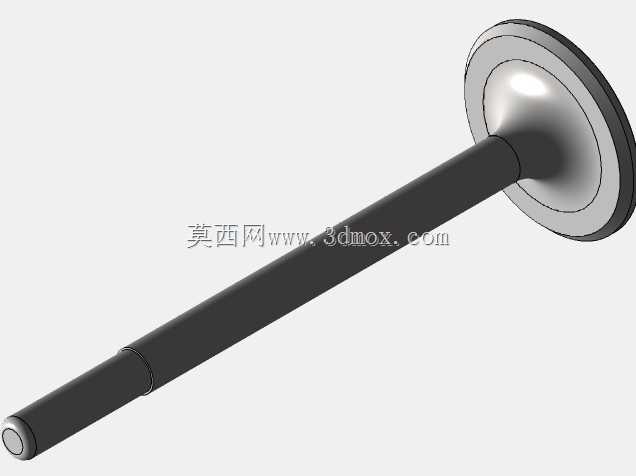

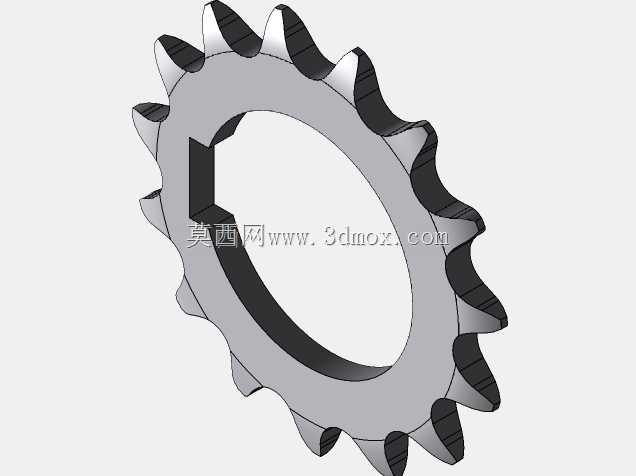

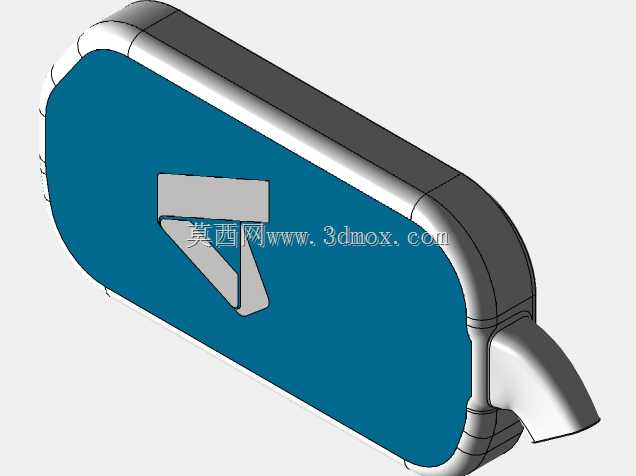

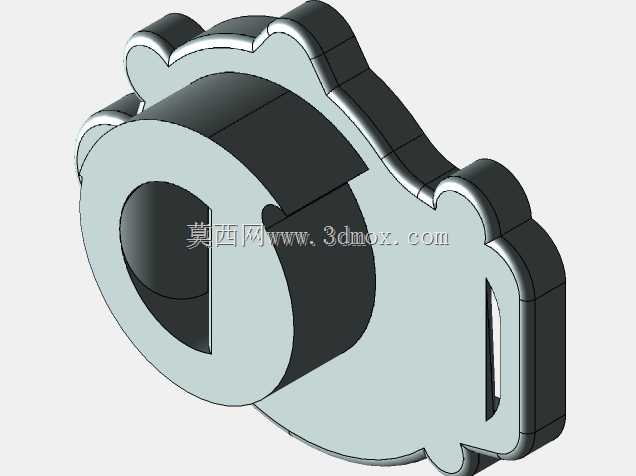

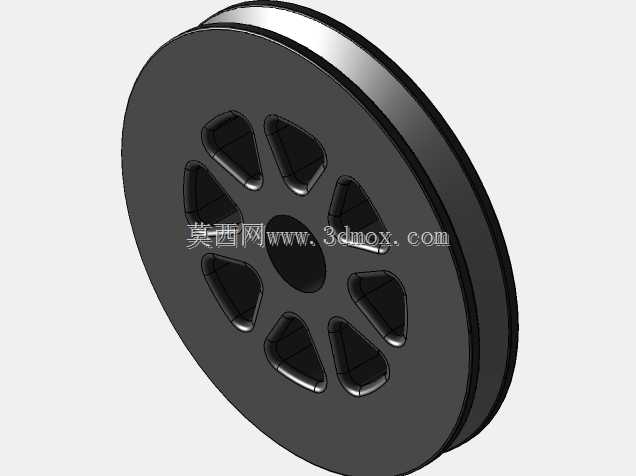

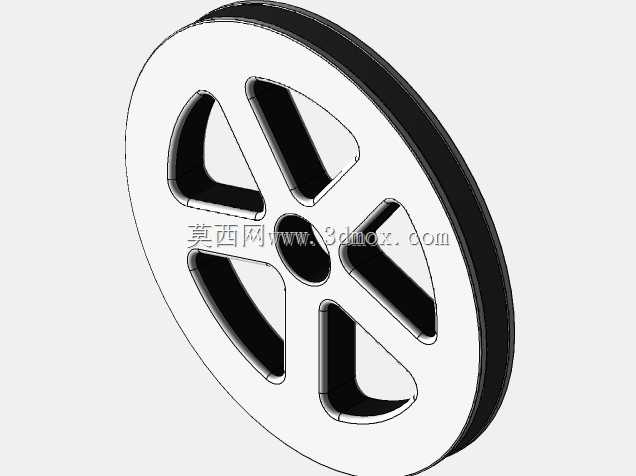

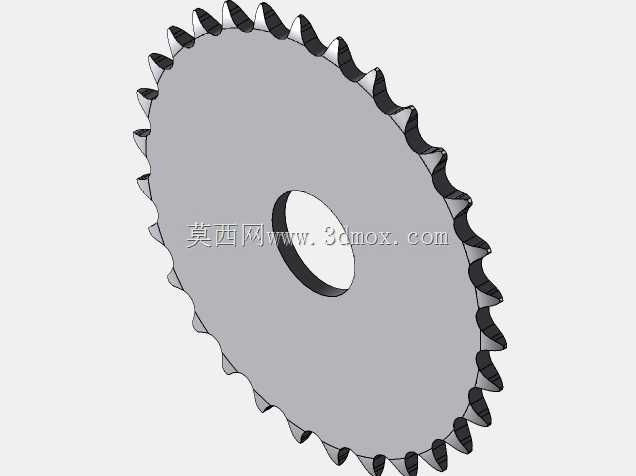

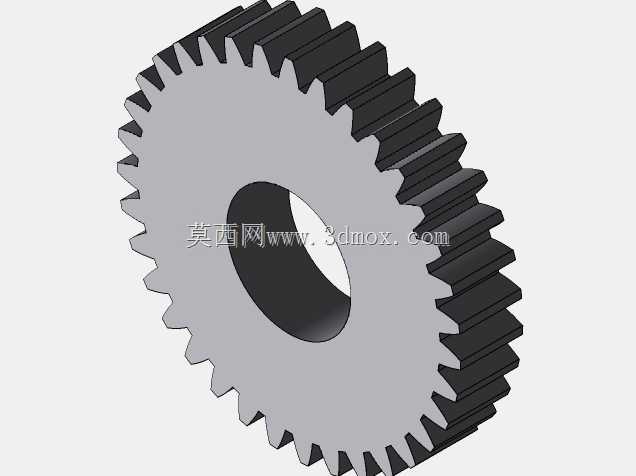

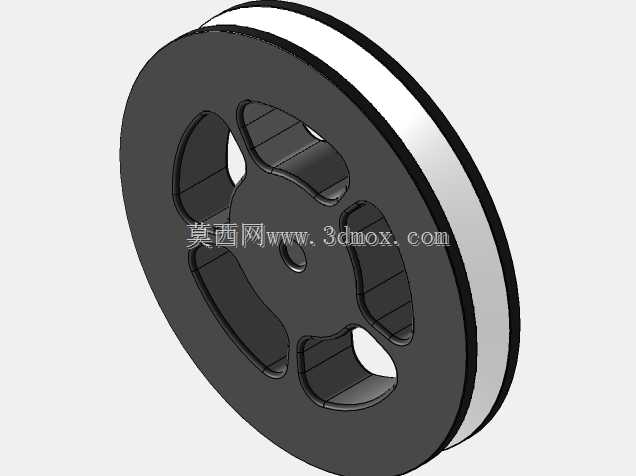

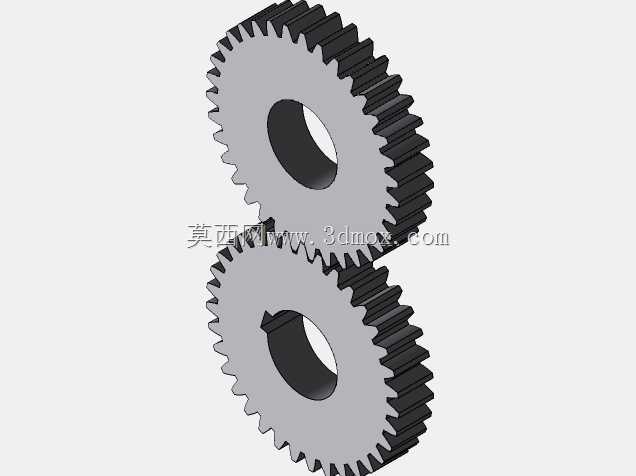

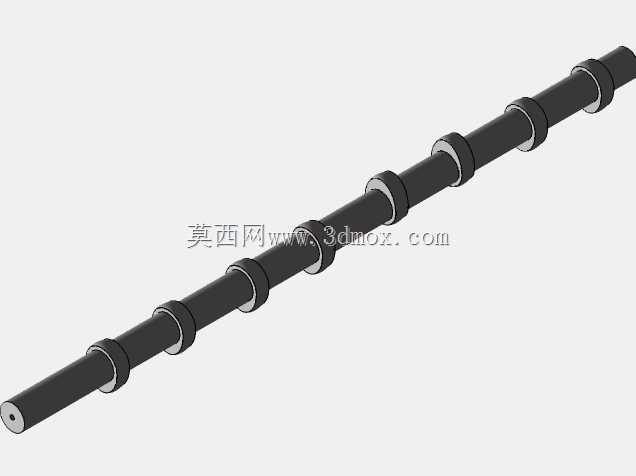

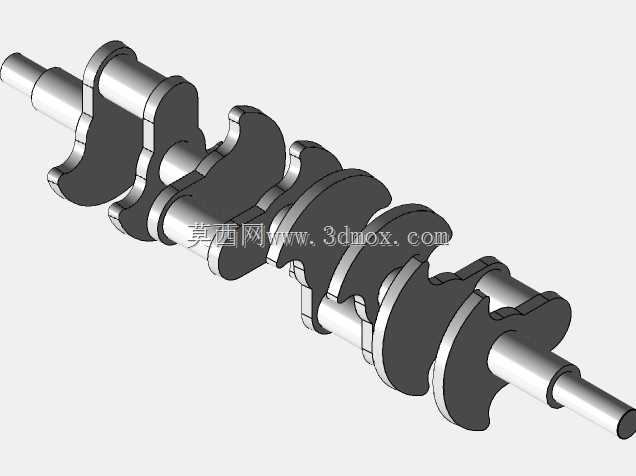

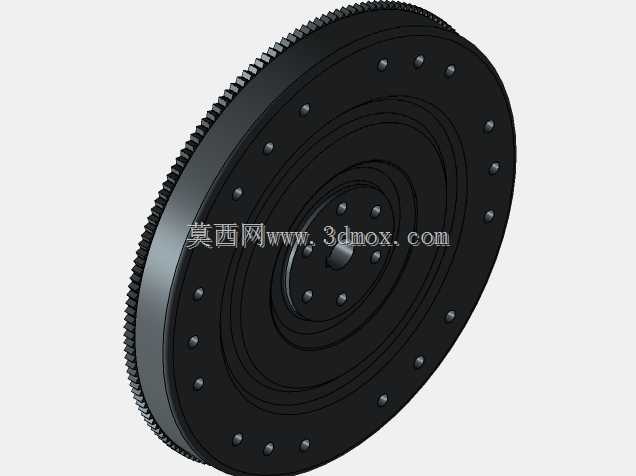

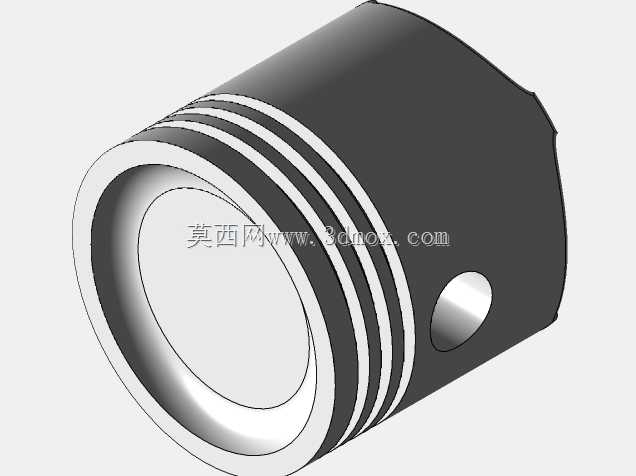

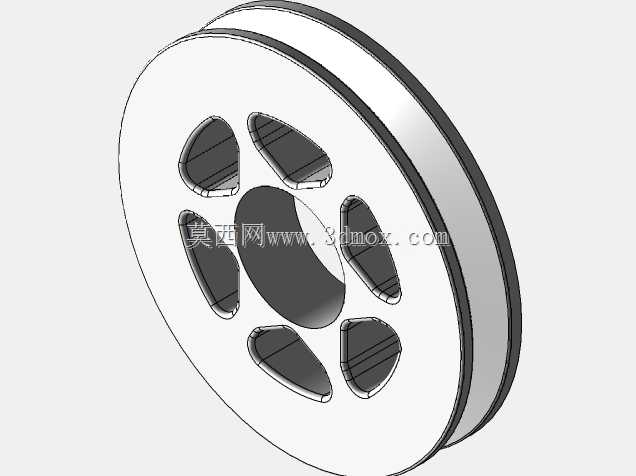

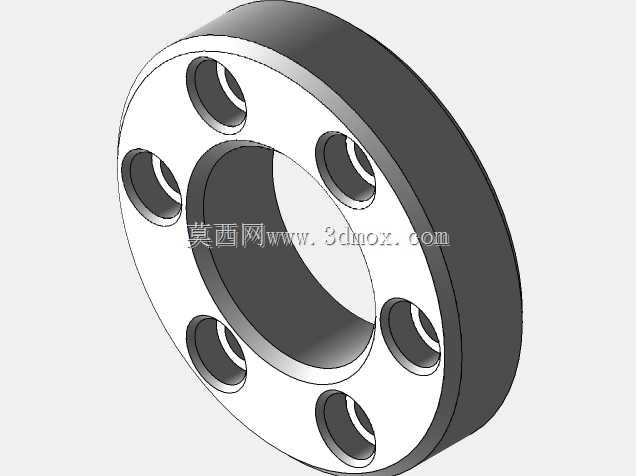

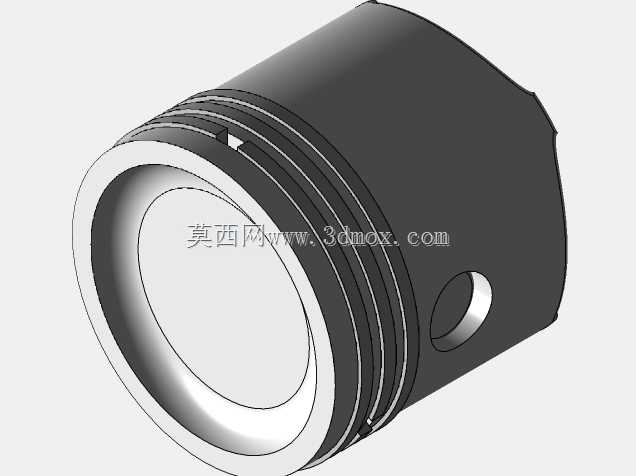

　　从功能上看，同步带依靠内齿与带轮轮齿啮合传递运动，区别于普通平带的摩擦传动，它能够保证严格的传动比，这对正时系统尤为关键。凸轮轴与曲轴之间一旦相位错位，气门开闭时机就会偏离活塞行程，轻则动力下降、排放恶化，重则气门与活塞发生干涉。因此带轮齿形、节距和带齿数的匹配是设计中的核心。模型中各带轮直径不同，反映了不同的转速比要求：小轮转速高、包角小，是打滑和齿部磨损的薄弱环节；大轮则提供更稳定的啮合齿数。折线布置中多处换向，使得带的紧边与松边在不同区段交替变化，设计时需要逐段计算张力，避免某一段带在高速下出现横向抖动或跳齿。

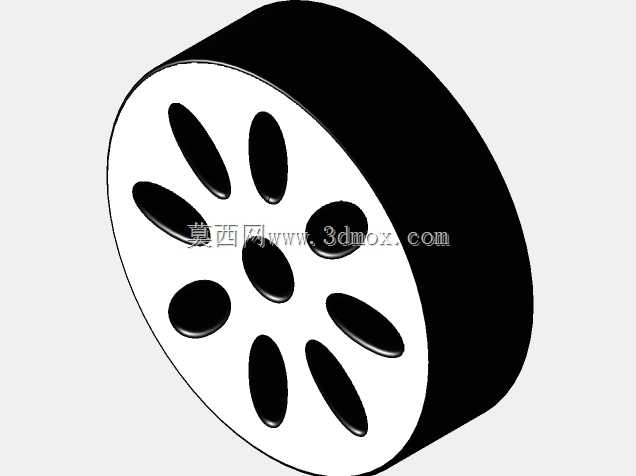

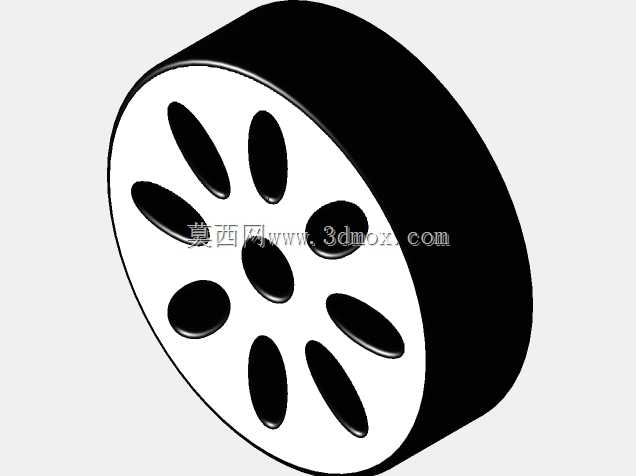

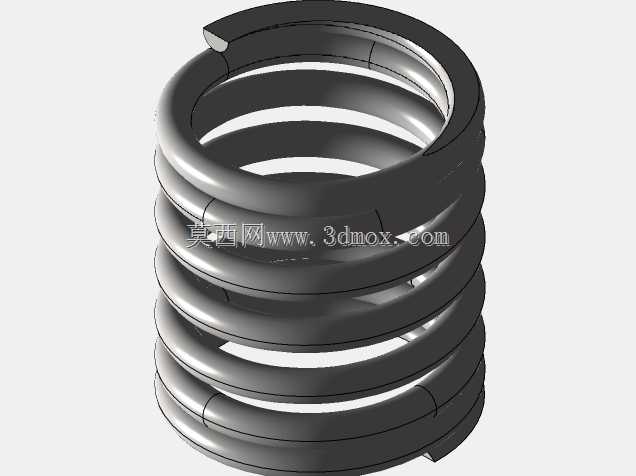

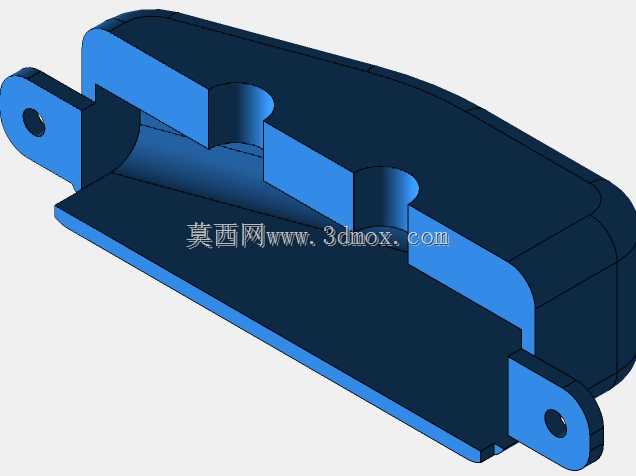

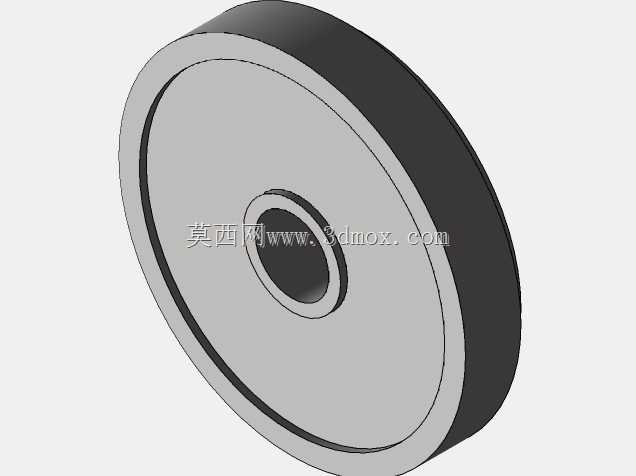

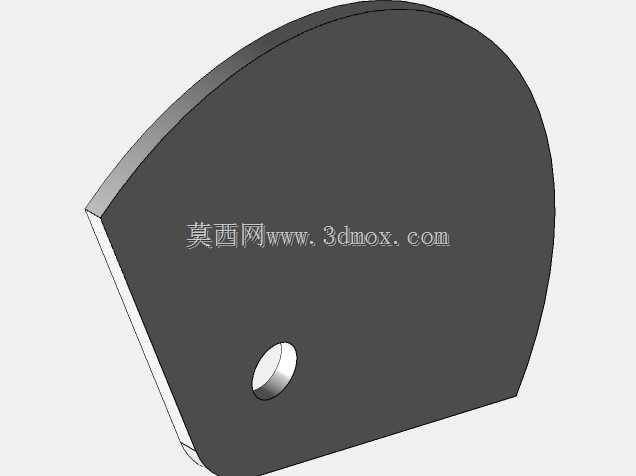

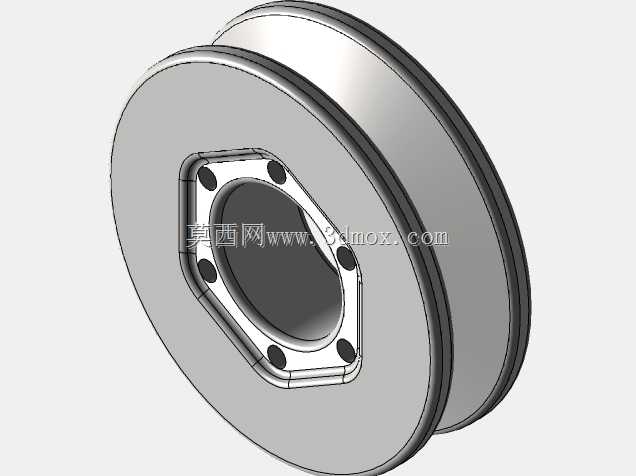

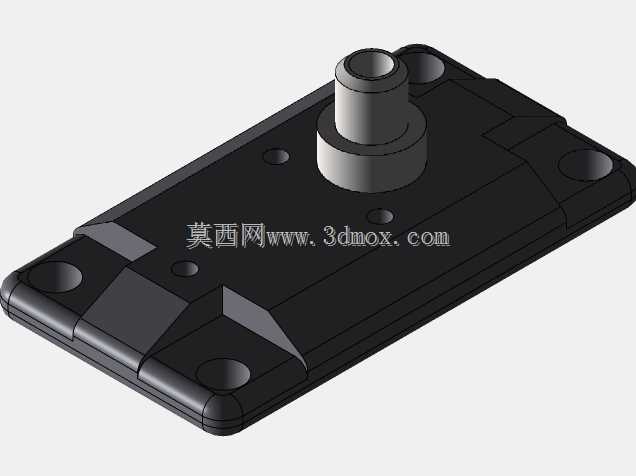

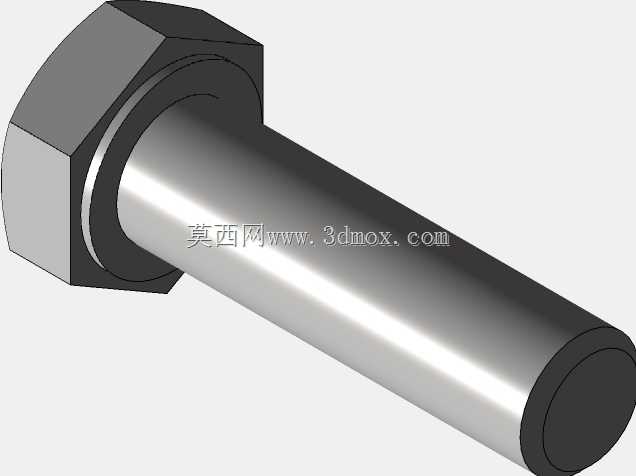

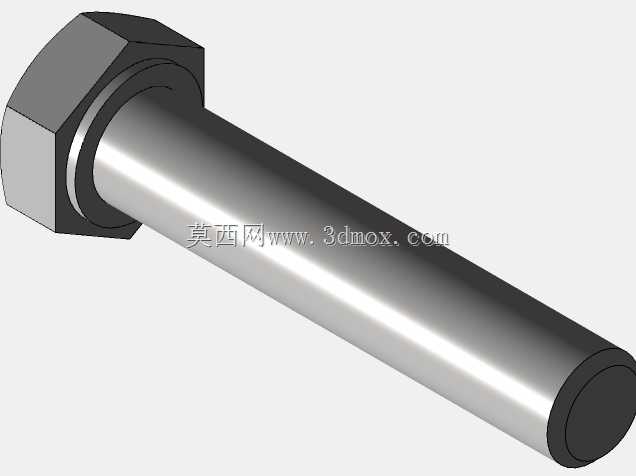

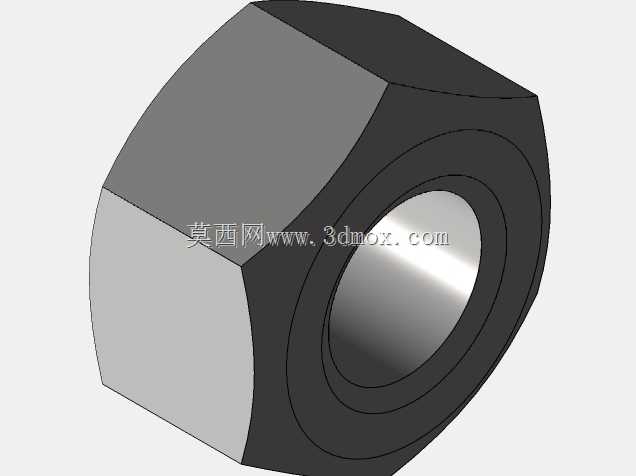

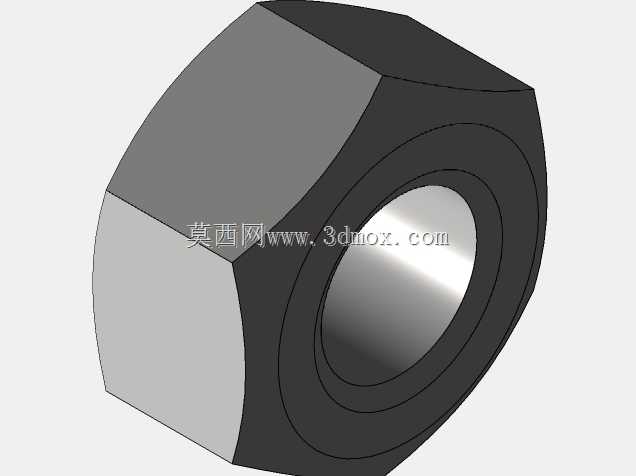

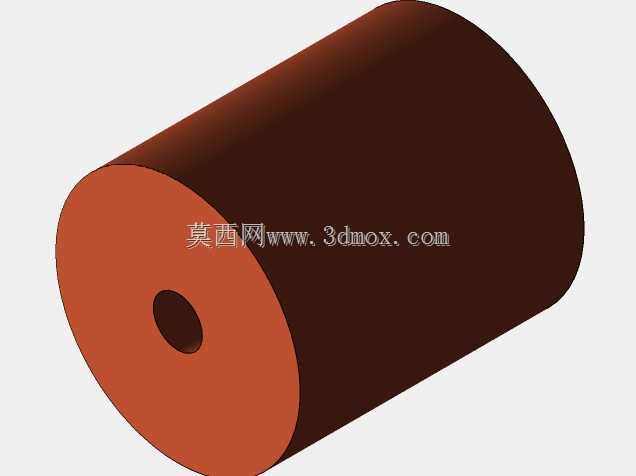

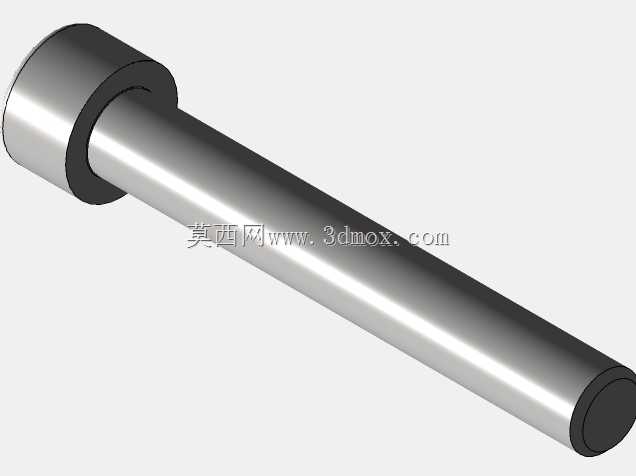

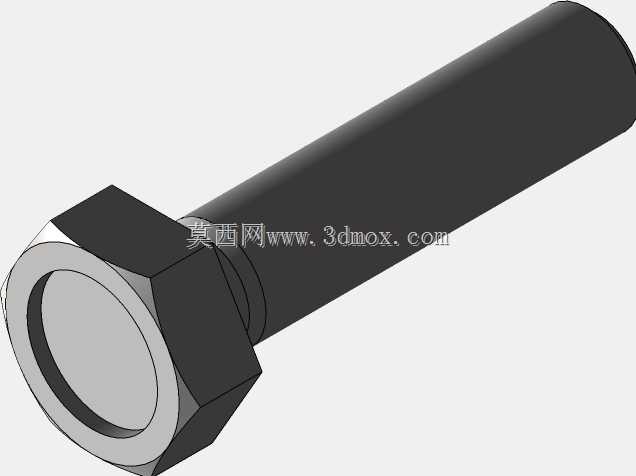

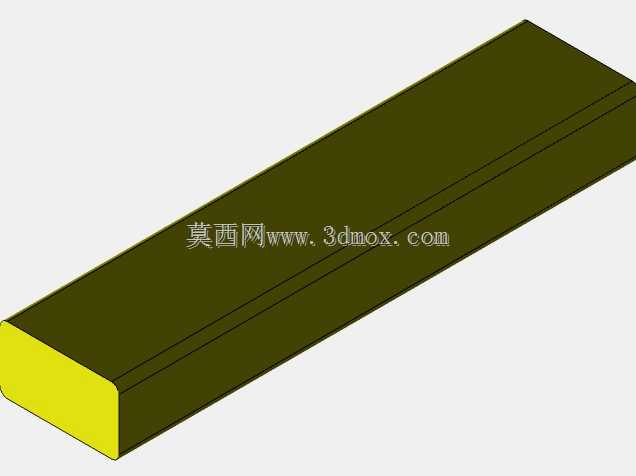

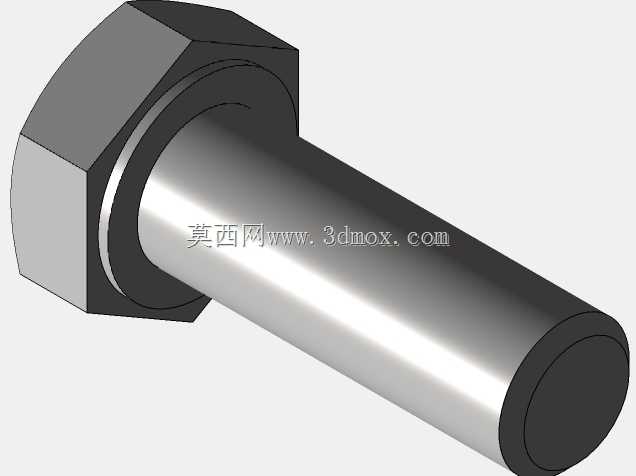

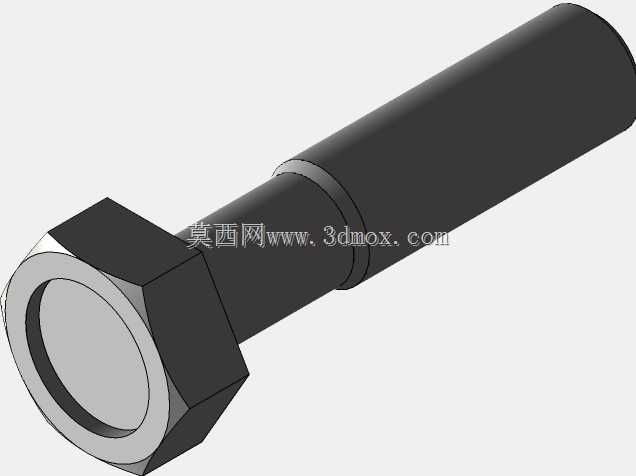

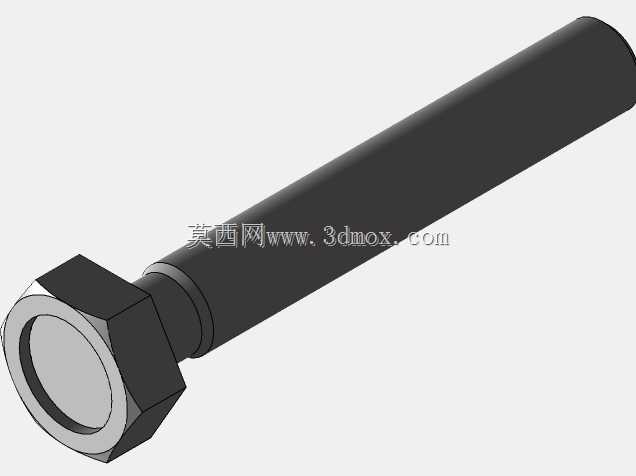

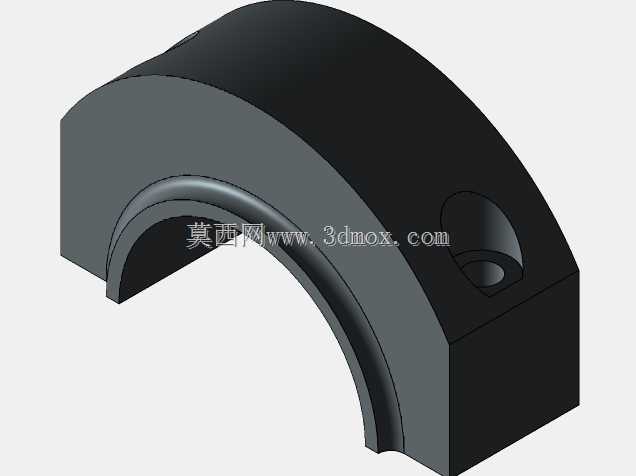

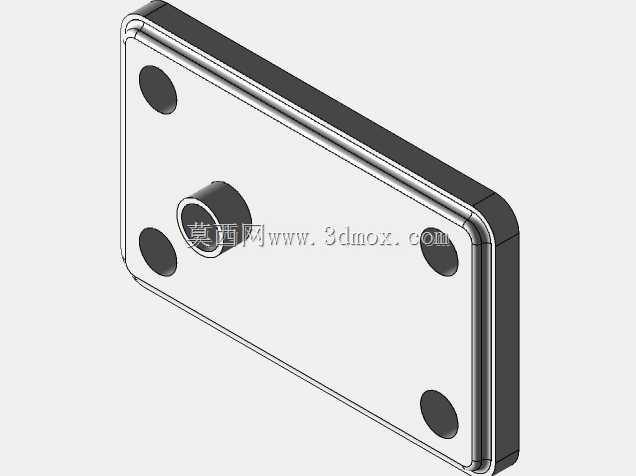

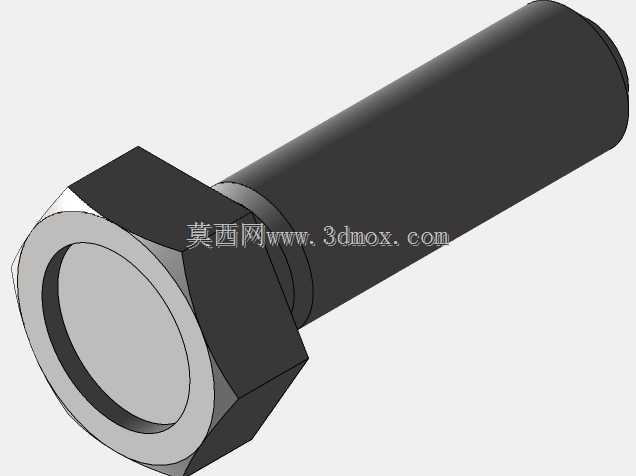

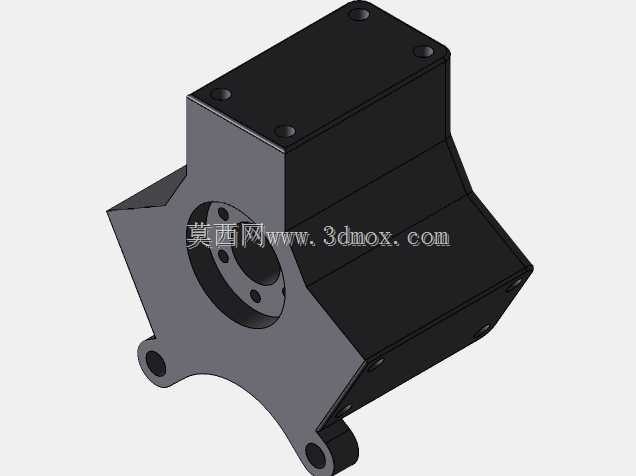

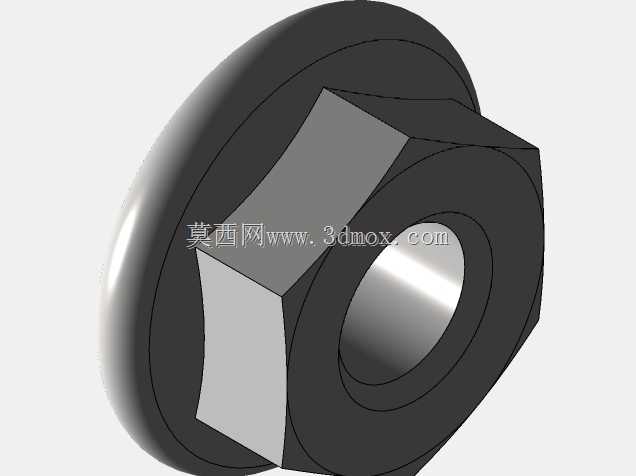

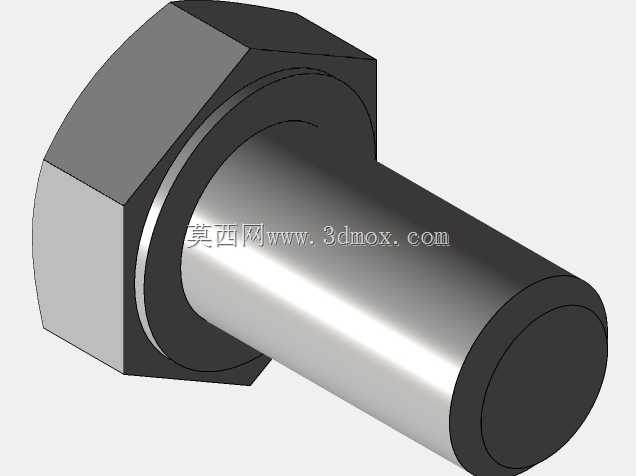

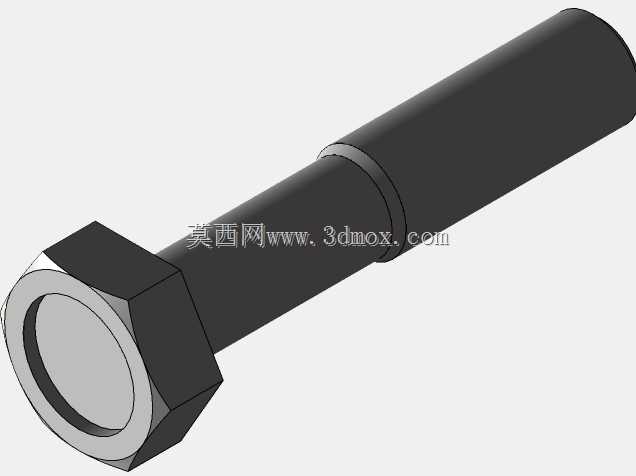

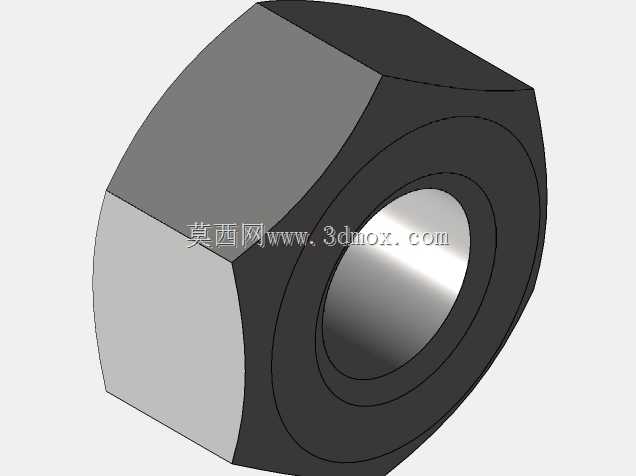

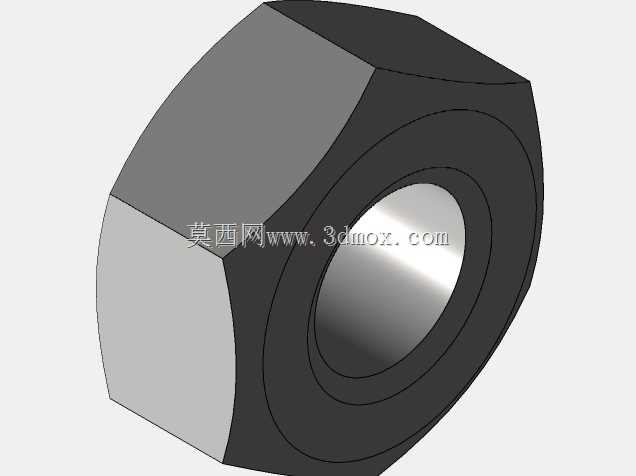

　　张紧与导向部件在这套机构里承担着稳定带形的作用。图中除带齿的轮体外，还可见若干光滑轮廓的压板或惰轮支架，它们用于压住带的背面或限制带的侧向位移。长跨距带段在发动机转速波动激励下容易产生横向振动，适当布置背压轮可以缩短自由跨度、改变固有频率，把共振点移出常用转速区间。张紧轮本身需要提供可调或自动的压紧力，既要补偿带长期运行后的蠕变伸长，又不能压得过紧导致轴承受力过大、带齿根应力升高。实际结构中常采用弹簧自动张紧器或偏心调节支架，安装时通过调整螺栓改变轮心位置，再用扭矩规范锁紧。

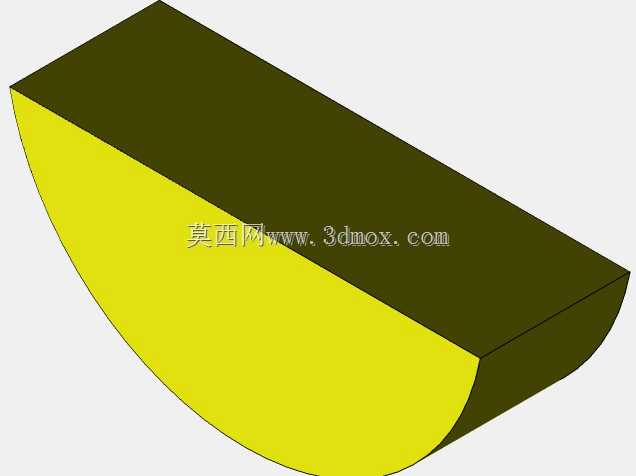

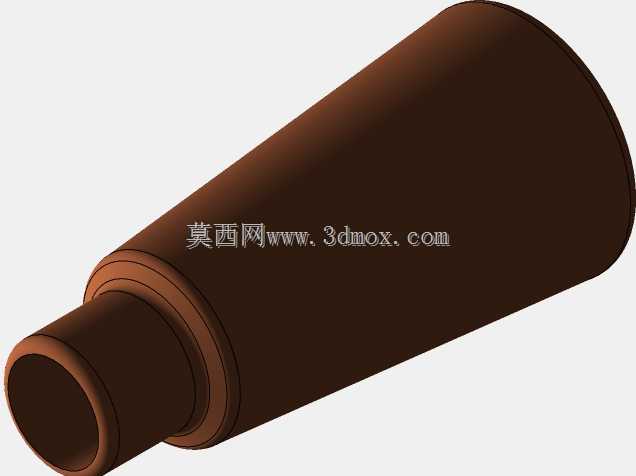

　　设计思路上，这类机构通常先由整机总布置确定各轴坐标与转速需求，再进行带轮节圆、齿数和中心距的匹配计算。同步带长度需按折线各段实际包络路径累加，并预留张紧行程；带轮的包角要逐轮校核，过小的包角会使啮合齿数不足。三维建模时，带的路径常通过草图基准线和相切约束来确定，再沿扫描路径生成带体，齿形则按节距阵列切除或成型。各轮轴孔、键槽、挡边以及支架安装孔都要与缸体上的对应接口一致，否则在装配阶段会出现干涉。

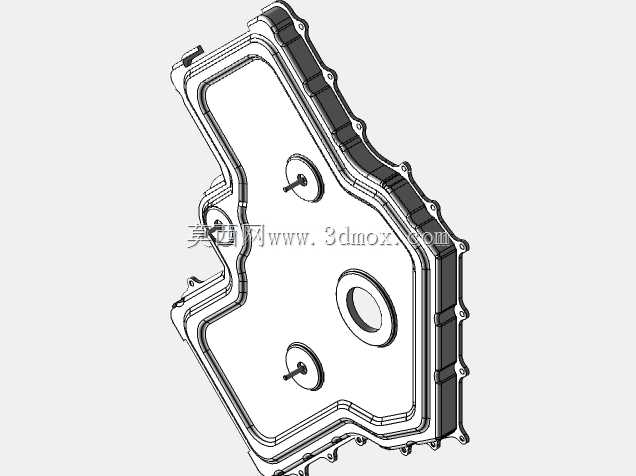

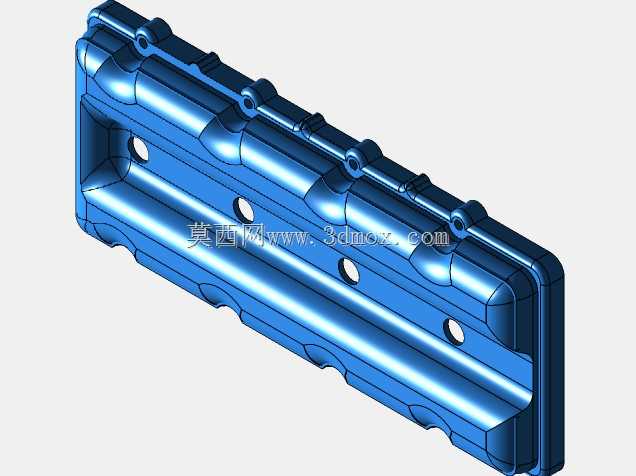

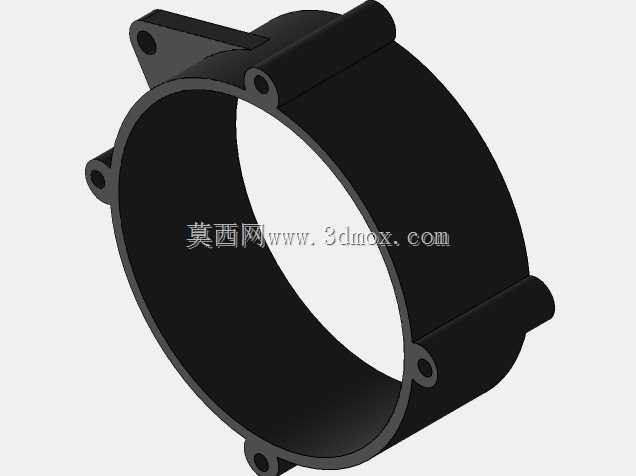

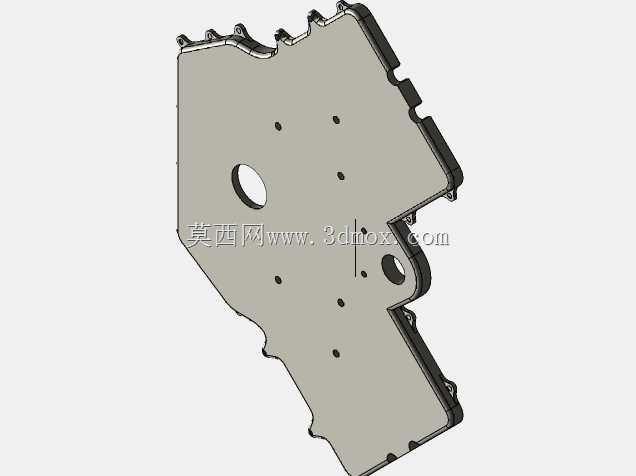

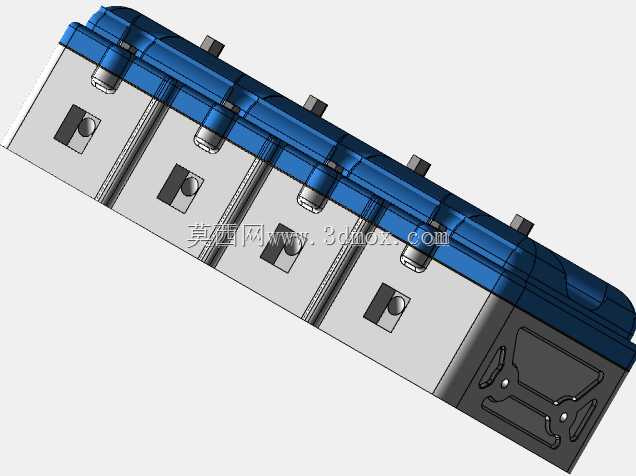

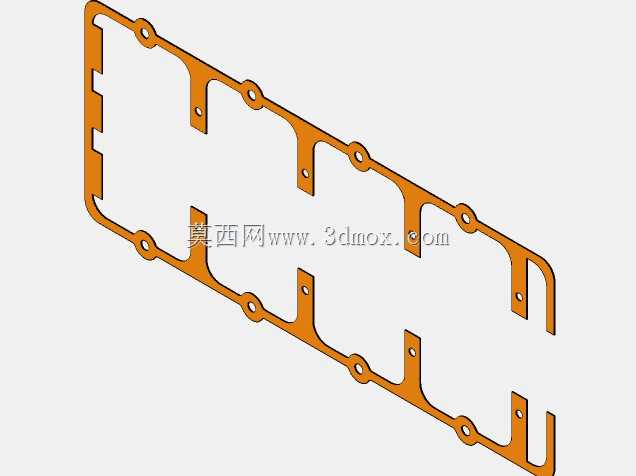

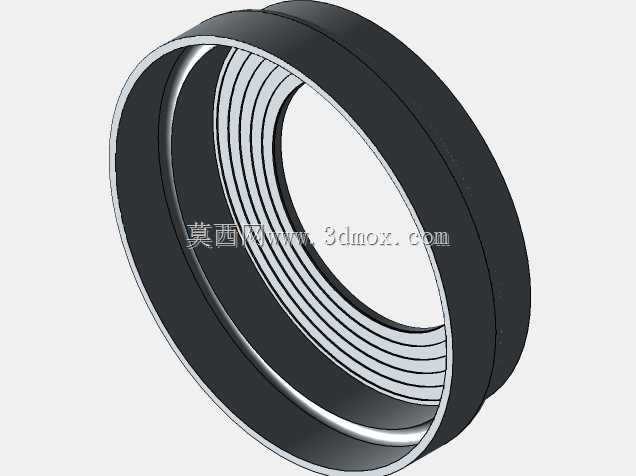

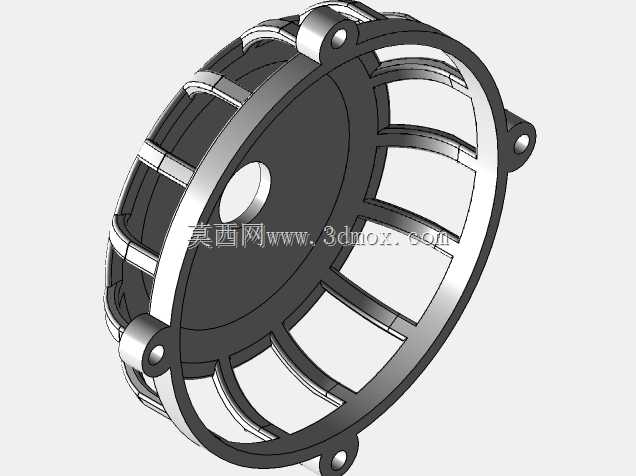

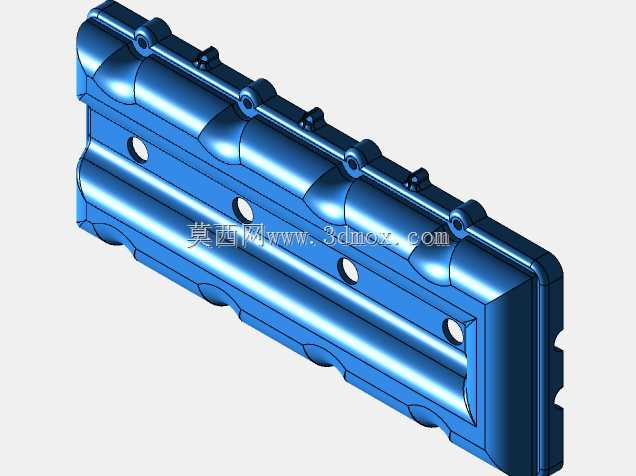

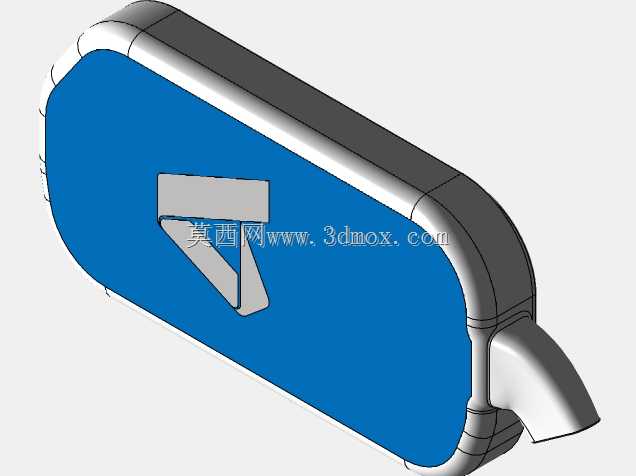

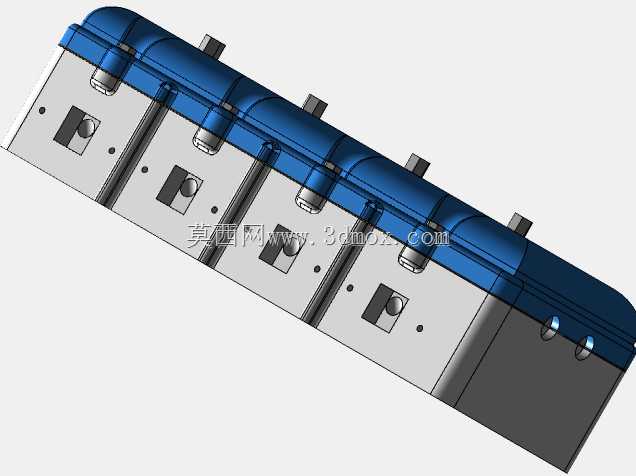

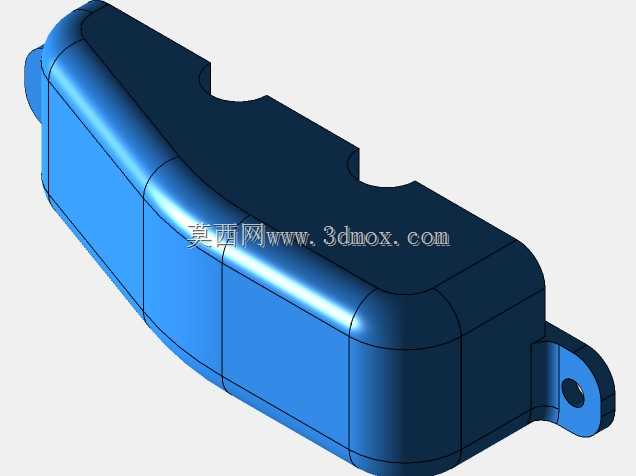

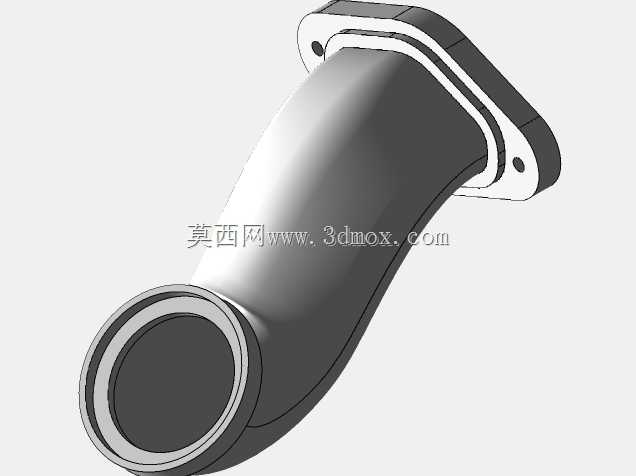

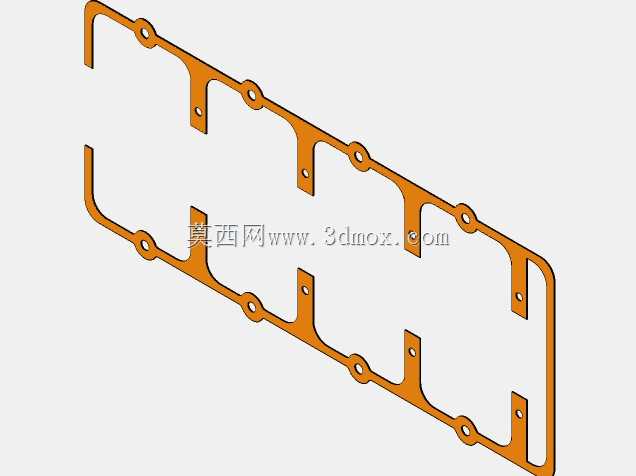

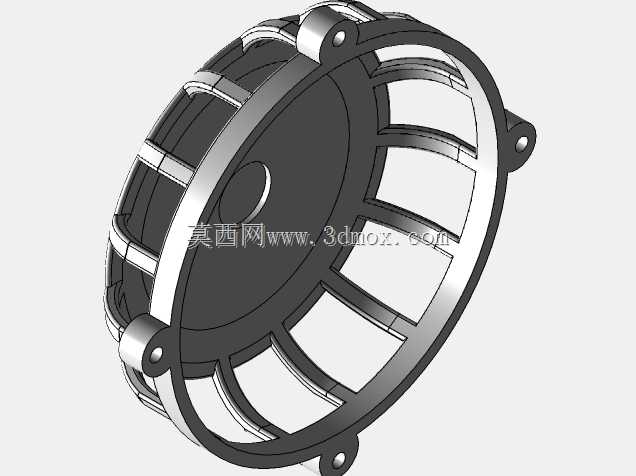

　　外形尺寸与安装边界方面，整套机构被限制在发动机前端罩壳内部，带轮外圆与罩壳内壁、缸体凸台、水管和线束之间都要留出安全间隙。带的运动包络面在张紧轮调节到两个极限位置时都应检查，防止磨损周边件。轴向方向上，各带轮需通过挡边或对中结构保证带不跑偏，多楔带或同步带对轮系共面度较为敏感，轴线平行度偏差过大会引起带边偏磨。安装顺序一般为先固定曲轴和凸轮轴正时位置，再套入同步带，最后释放张紧器，使各段张力达到设计值。维护层面，同步带属于定期更换件，罩壳上通常预留检修口或整体可拆卸，以便在不拆解缸盖的情况下检查齿面裂纹、掉齿和张紧器状态。

　　对于结构设计与建模人员而言，这套模型的价值在于直观呈现了非共线轮系的空间关系：带不是简单绕两个轮，而是在多个约束点之间连续弯折，每一个惰轮都同时改变方向并影响张力分布。选型时需结合传递功率、转速、环境温度和罩壳密封条件确定带宽与齿形；建模时则要重点保证带路径相切、轮齿节距一致以及安装支架的可装配性。
