平头V8发动机台式展示支架结构

　　这套台式支架围绕平头V8发动机总成的展示、装配演示与教学拆解需求展开，底座采用平板承托加侧向定位的组合形式，把发动机缸体、曲轴箱、气门室盖、进气组件以及附属管路的相对位置完整固定在同一基准面上。实际使用场景中，这类结构常出现在职业院校发动机原理课堂、汽修实训工位、工业展厅以及机械结构验证环节，既可以让观察者从正面直接看到V型缸体两侧的缸盖布置，也能从端部观察飞轮端、曲轴输出端和外部附件的装配关系。

　　支架设计并没有采用复杂的全包覆框架，而是以黑色底板作为主要承载面，在发动机下方靠近曲轴箱和油底壳区域设置支撑点，使整机重心落在底板中部偏前的位置。V8发动机本身横向宽度较大，两列气缸呈夹角展开，红色气门室盖向外延伸，若支撑点过于靠近中心，整机在搬动或转动展示角度时容易出现侧倾；因此底板前后留出足够边界，支撑脚与缸体下部的安装位对应，避免只托住外壳薄壁区域。端部灰色壳体保留了较大的圆形轮廓，对应飞轮或离合器安装空间，支架在该区域不能干涉拆装螺栓，也不能遮挡曲轴中心，这一点在结构布置时需要优先校核。

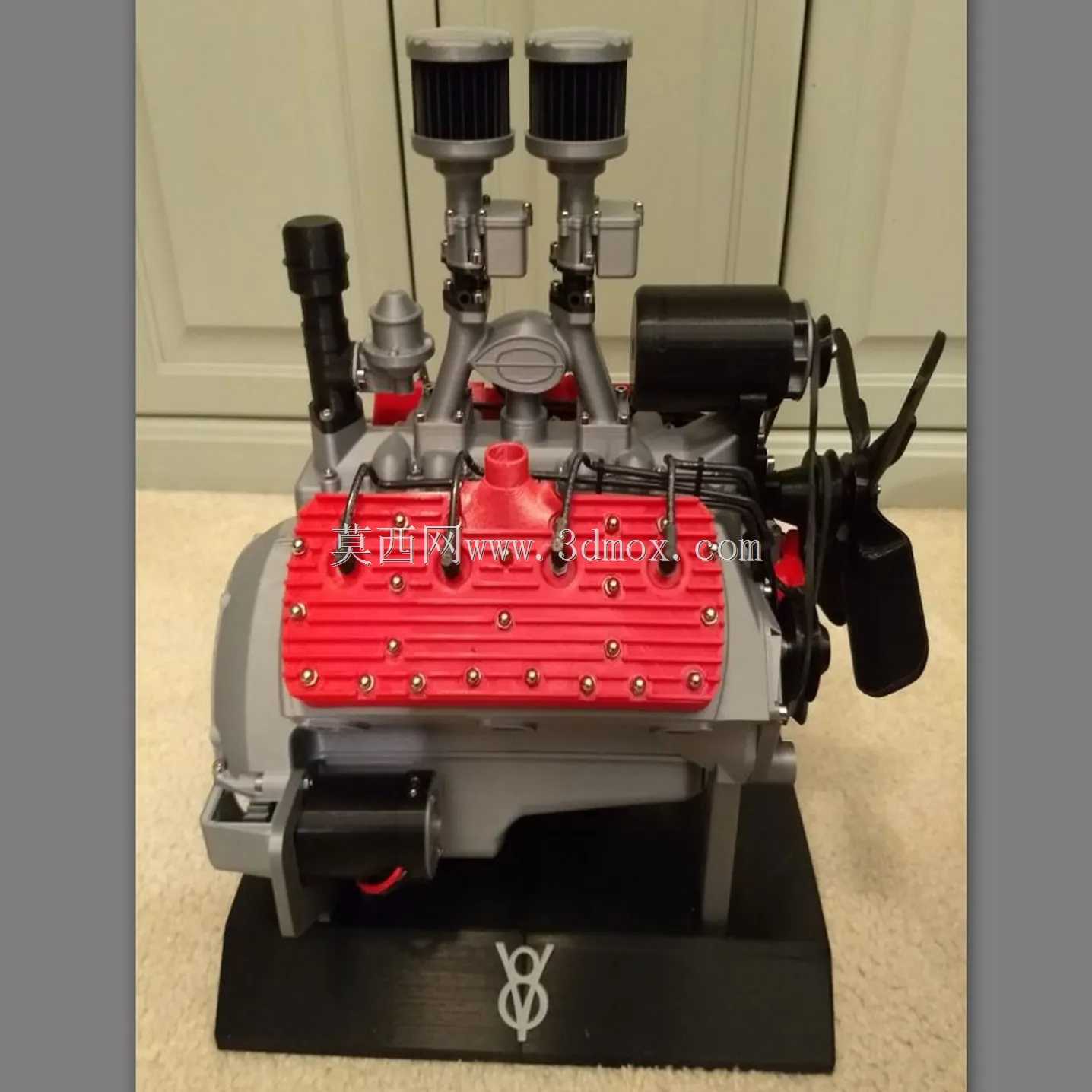

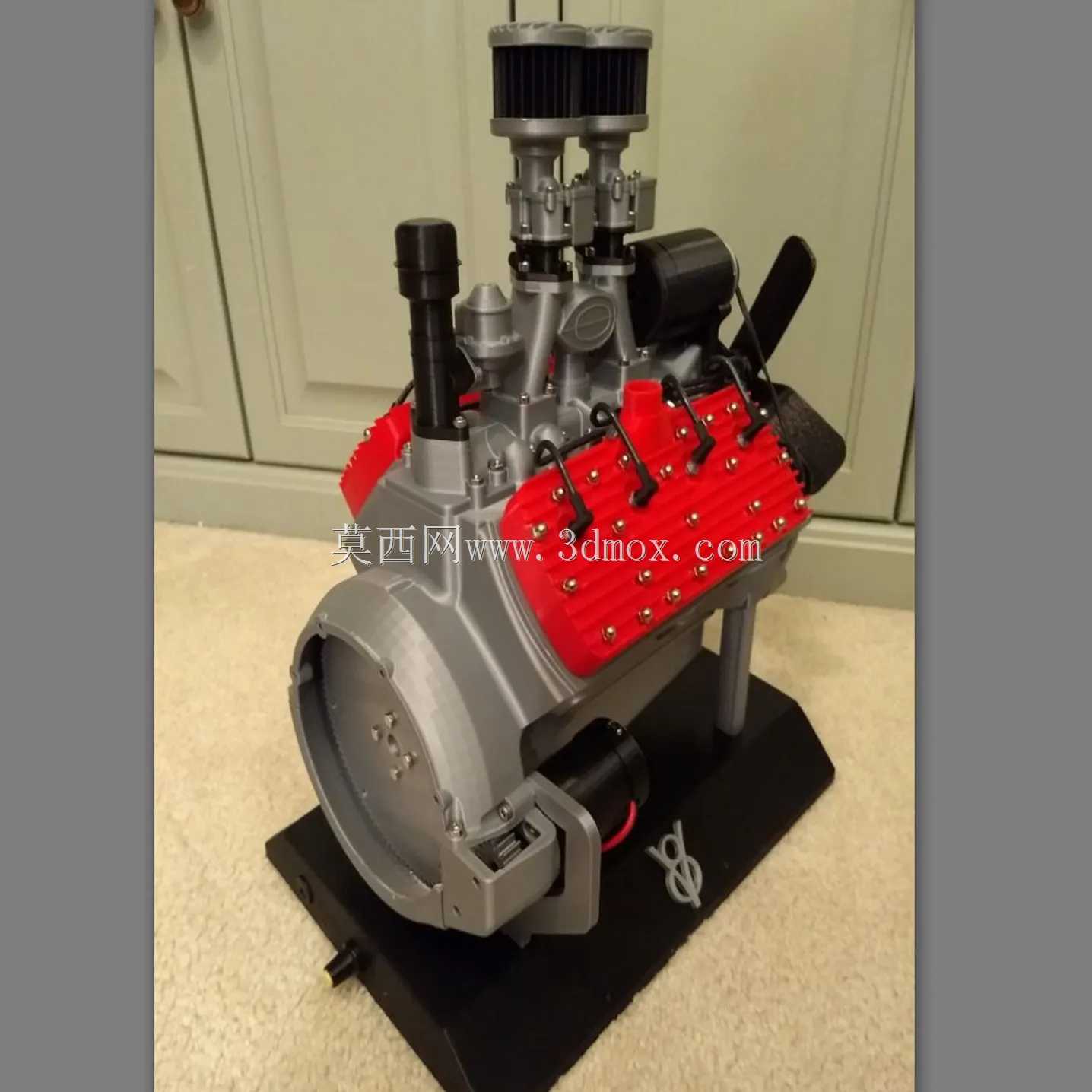

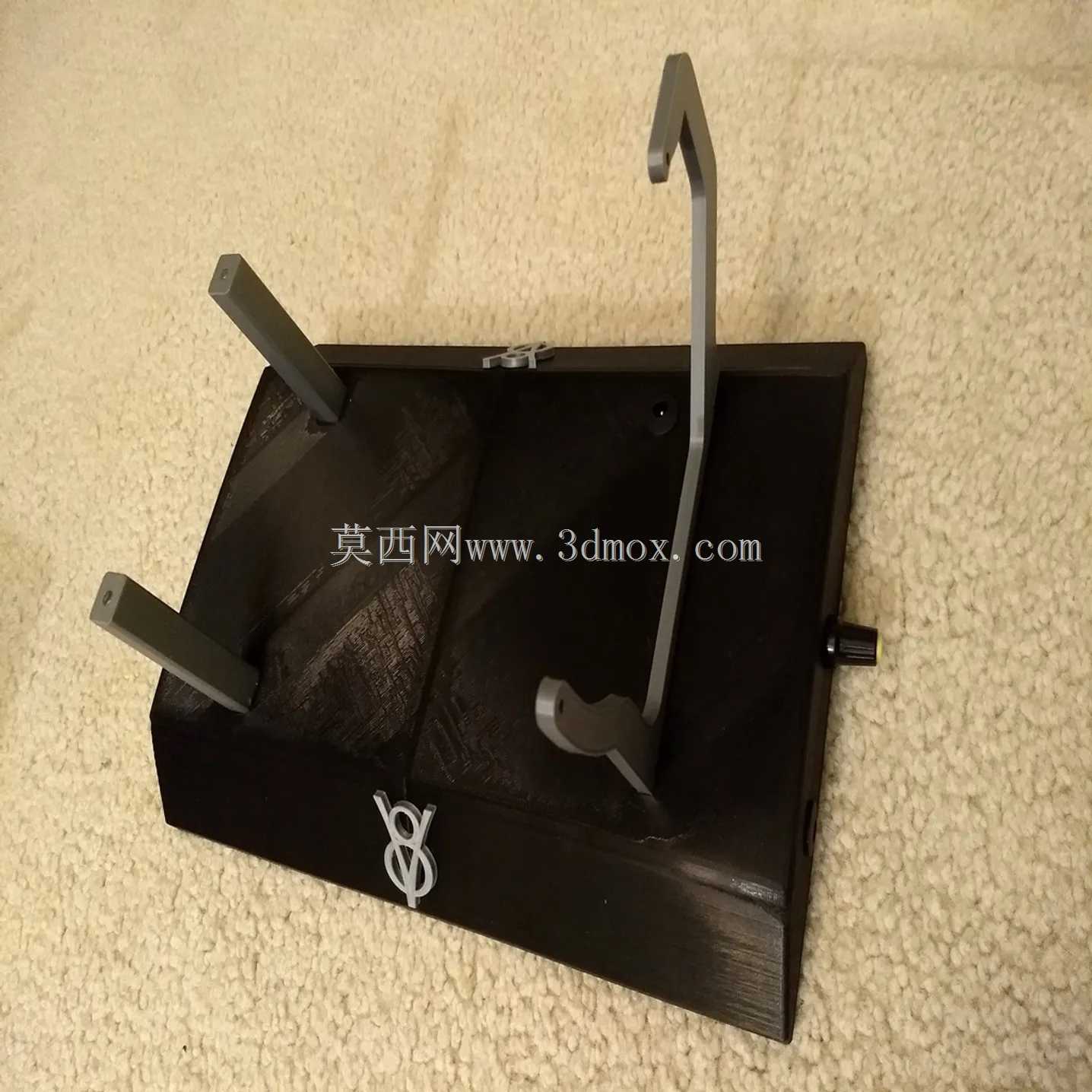

　　从功能上看，支架不仅承担静置展示作用，还要兼顾发动机外观件的层次表达。模型中银色缸体与曲轴箱构成主体骨架，红色缸盖罩通过多组紧固件与缸体连接，黑色进气滤清部件位于上部中央，两侧黑色管路和附属元件沿缸体走向布置。支架底板前缘设置品牌标识区域，后缘和侧边保持简洁，目的是让视觉重心集中在发动机本体。底板下方的支脚把承托面抬离桌面，既减少底面摩擦，也方便整体搬运时手指或工具伸入。对于教学用途，抬高后的底座还能让学员看清发动机下部轮廓，不必完全俯身观察。

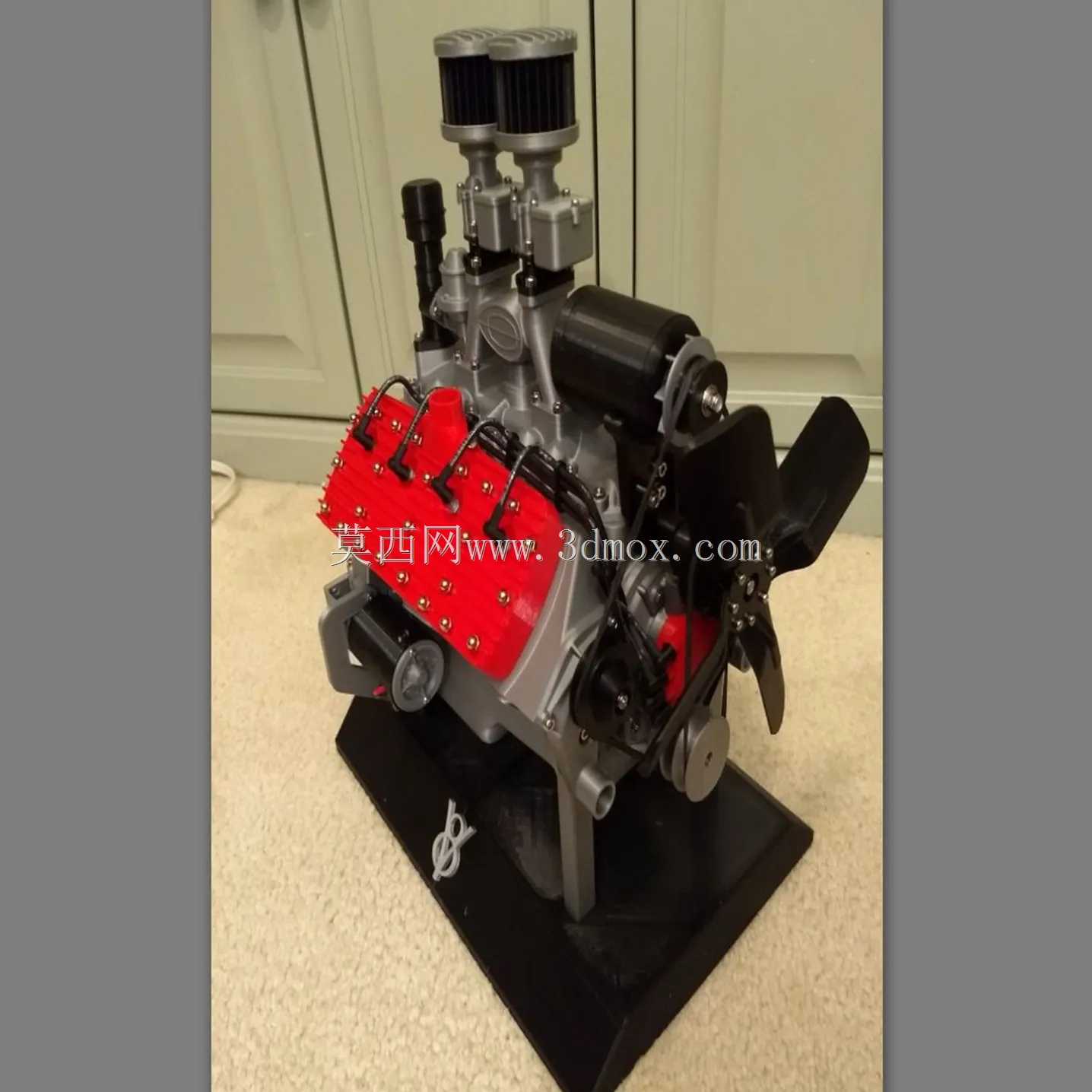

　　设计思路上，平头V8机型的特点在于缸盖和气门室结构相对平直，整机上部宽度集中，顶部双滤清装置形成明显高点。支架需要控制总高与桌面占位之间的平衡：过高会使顶部附件晃动量增大，过低则会削弱展示效果。图中结构让发动机轴线大致保持水平，飞轮端朝向观察者左侧，输出侧和附件侧围绕缸体分布，这种摆放方式有利于在三维软件中进行剖切、爆炸和装配动画制作。进行结构建模时，缸体曲面、红色室盖加强筋、顶部滤清筒、黑色手柄状附件以及底板支脚都需要建立独立实体，便于后续按装配层级管理。

　　安装边界方面，底板外形应覆盖发动机最低点投影，并在两列气缸外侧预留安全距离，防止气门室盖悬出过多。上部进气组件高度最高，运输或放置到展示柜时要按最高点核算层板间距；端部圆形壳体直径较大，支架前缘不能顶住飞轮壳轮廓；后侧管路和点火附件虽然体积较小，但走向复杂，背板或包装内衬若距离过近，容易在装配时发生干涉。支撑位置应尽量靠近缸体刚性较强的轴承座、缸筒下部或铸造加强区，而不是压在薄板罩壳上。若用于真实教具，还需在支架与发动机之间加入减振垫或可调垫块，补偿铸造件底面的平面度误差。

　　在工程表达上，该模型适合用来演示V型发动机的支撑逻辑：整机不是单一规则几何体，而是由高温缸体、旋转曲轴、进气系统、外部附件和底座共同构成的装配体。支架的价值在于把这些不规则部件统一到稳定基准上，使拆装顺序、重心位置、螺栓可达性和外观展示同时得到满足。建模时可先确定曲轴轴线和缸体V角，再向下推导支撑点高度，最后生成底板与支脚；这样能够避免只按外观摆放，导致后续支架与飞轮壳、油底壳或管路发生碰撞。整体结构强调稳定承托、清晰展示和便于拆装，适合作为发动机教学模型、展厅样机以及机械装配训练对象使用。
