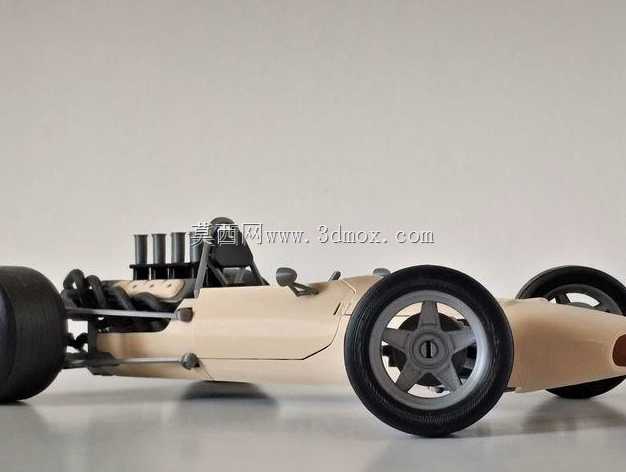

SCARBO SVF1复古赛车承载式车体框架

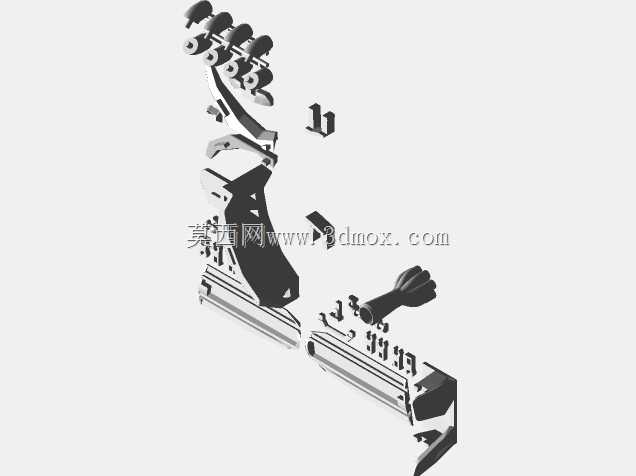

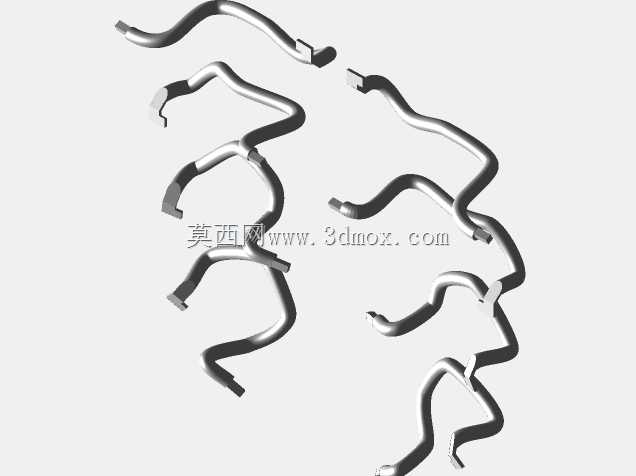

　　这套三维结构围绕SCARBO SVF1复古方程式赛车的核心承载体系展开，建模时没有停留在外观曲面覆盖件层面，而是把车体中部主承载纵梁、侧向防撞结构、座舱周边加强格构、前后悬架安装点位以及底部导流轮廓作为一个连续受力整体来处理。从结构工程视角看，赛车车体并不是普通乘用车那种冲压钣金拼焊车身，方程式类车型的主受力路径高度集中：前轮受到的冲击通过悬架摇臂、推杆或拉杆传递到前部安装节点，侧向碰撞载荷则沿侧箱边缘的纵向构件向后扩散，座舱区域必须在极窄的空间内维持足够的扭转刚度，才能保证悬架几何在高速过弯时不发生明显变形。

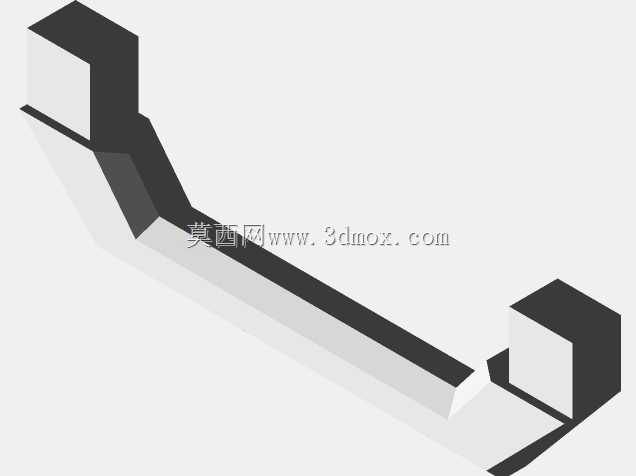

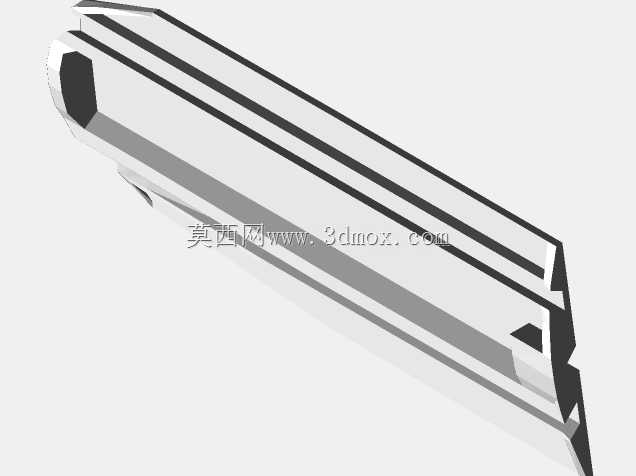

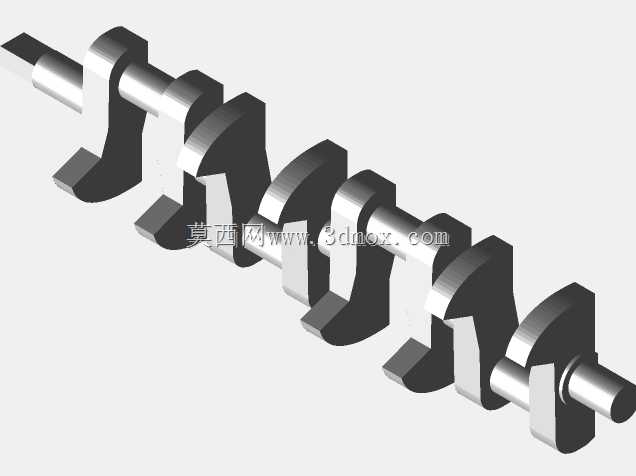

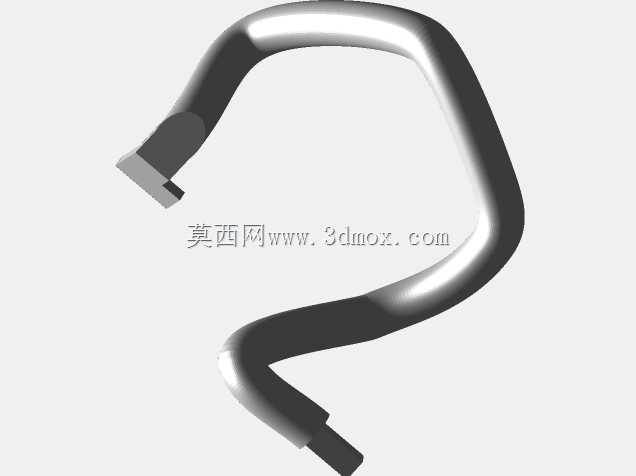

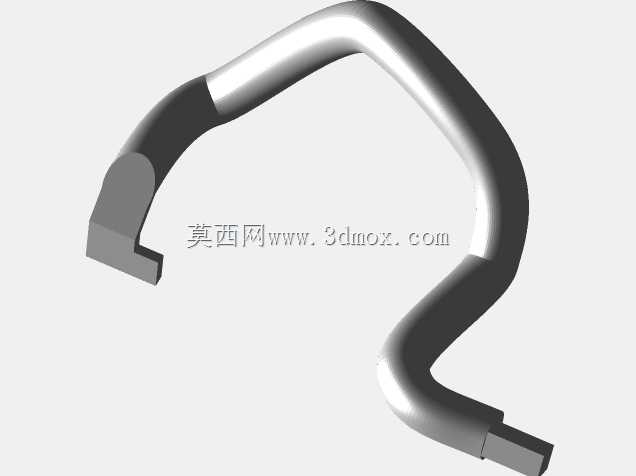

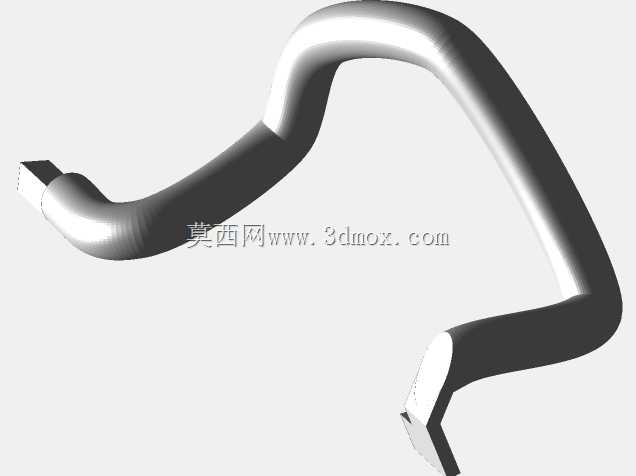

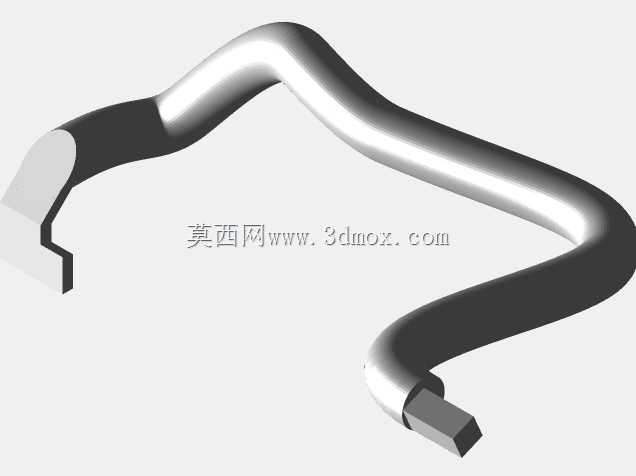

　　建模过程中最先需要理清的是主纵梁的走向。图中可见两条沿车身前后延伸的主承载构件，它们并非简单等截面梁，而是随着车身侧箱高度、轮胎运动包络和空气动力学外形不断变化截面。靠近座舱的位置，梁体需要为驾驶员腿部、转向柱和踏板组留出空间；向后延伸时，又要与动力总成安装横梁、后部悬架支点衔接。因此在三维环境里布置这些构件时，不能只按直线拉伸处理，必须结合断面高度、腹板厚度方向和内部加强隔板的位置逐段校核，使载荷能够平顺地从悬架节点传到整个骨架。

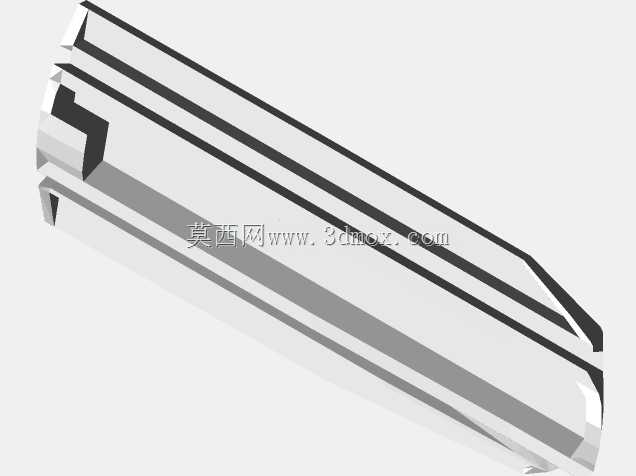

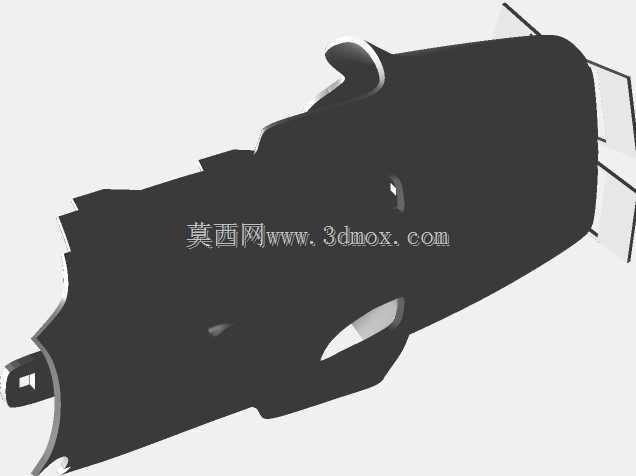

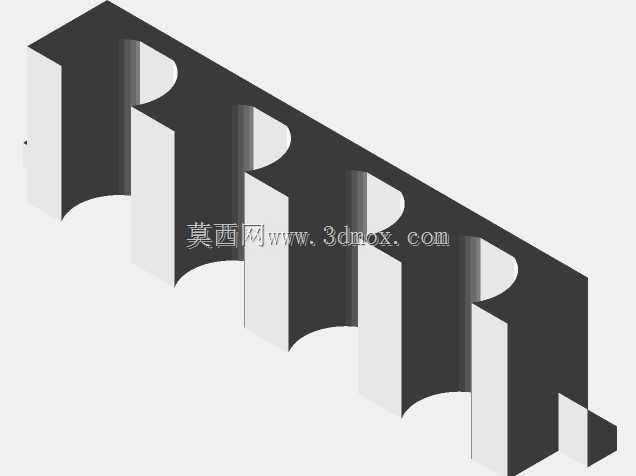

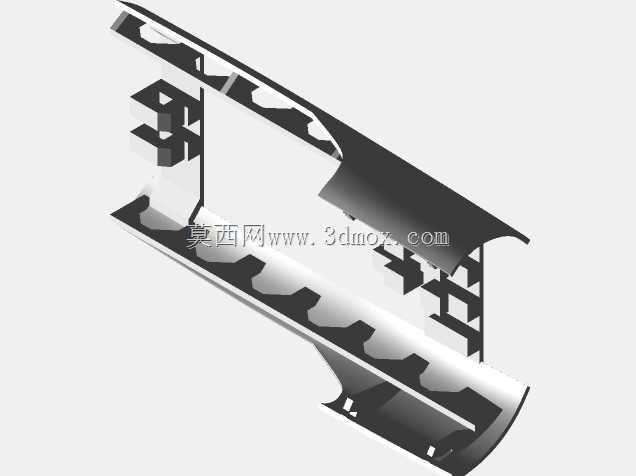

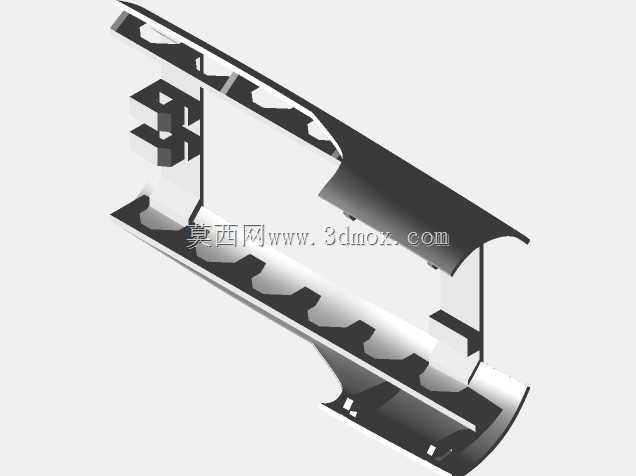

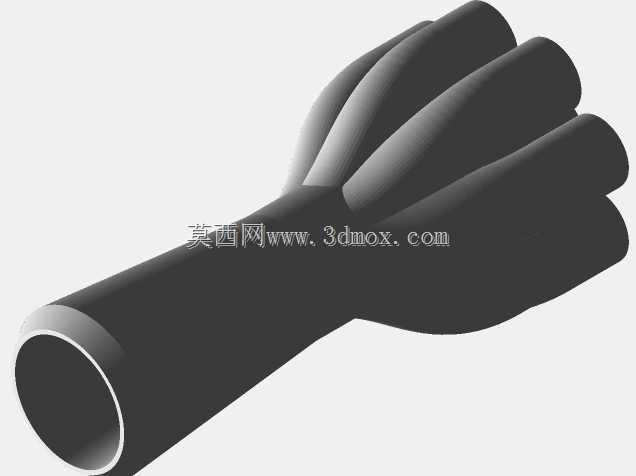

　　侧向结构是该模型中比较有代表性的部分。方程式赛车侧箱区域既要承担碰撞防护，又要容纳散热器、排气管路、电子线束和气流通道，结构空间非常紧张。模型里侧向构件采用了类似格构化的加强方式，在连续外轮廓内部布置交错的支撑块和隔板，这种处理思路接近于把薄壁壳体与内部桁架结合起来：外侧蒙皮维持气动外形并承受部分剪切，内部隔板则抑制薄板屈曲，交叉支撑负责把局部撞击力分散到相邻区域。对于结构设计人员来说，这类结构的难点不在画出单个板件，而在于判断每一道加强筋是否位于真实传力路径上；如果加强件只是均匀铺满，重量会迅速增加，而对刚度贡献有限。

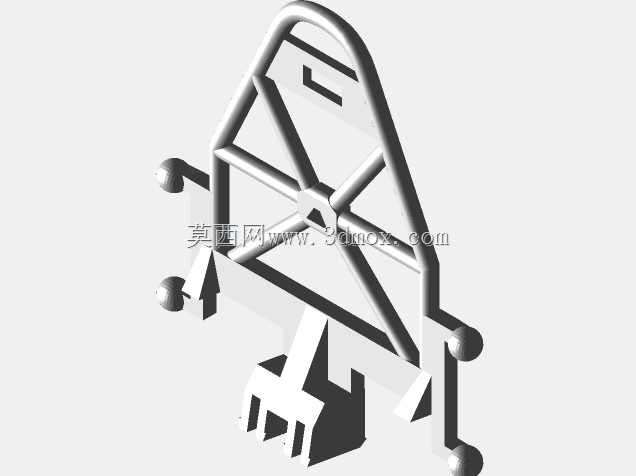

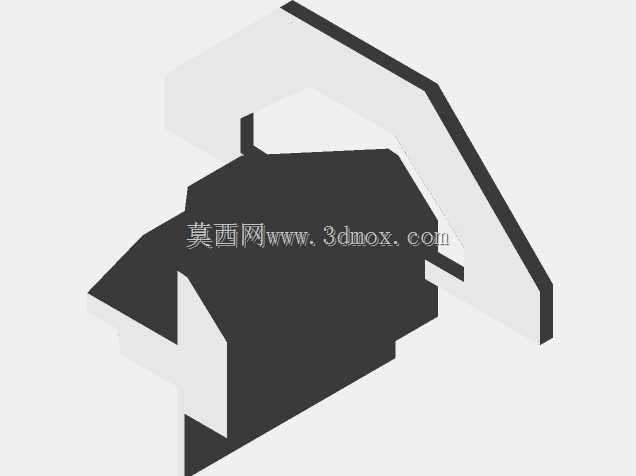

　　座舱开口周边的设计同样关键。赛车座舱是车身上最大的不连续区域，开口会切断上部承载路径，所以围沿、背部防护结构和底部底板之间需要形成封闭或半封闭的箱形截面。模型中座舱附近的竖向与横向构件相互交错，目的就是在驾驶员周围建立刚性保护环。前部踏板舱位置较窄，结构梁不能侵入踏板行程和转向轴运动范围；后部则需要考虑座椅安装、安全带锚点和防滚架传力。若把这些点位放到整车装配中检查，就能发现骨架外形必须同时服从人体工程学边界、维修拆装边界和碰撞安全边界，而不是单纯追求视觉上的机械感。

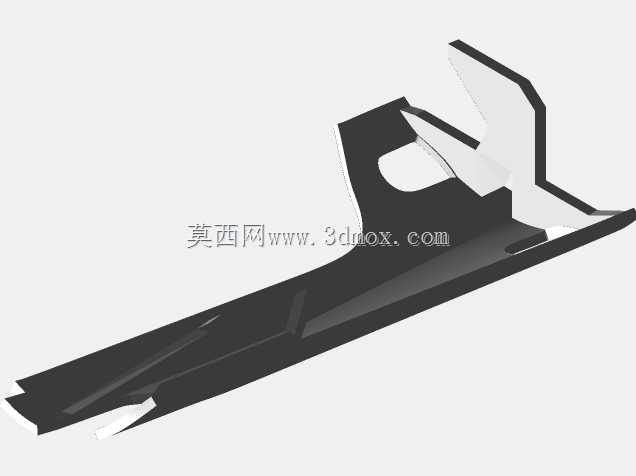

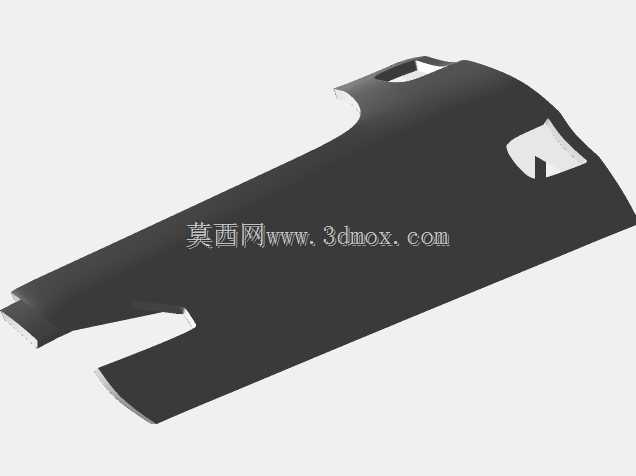

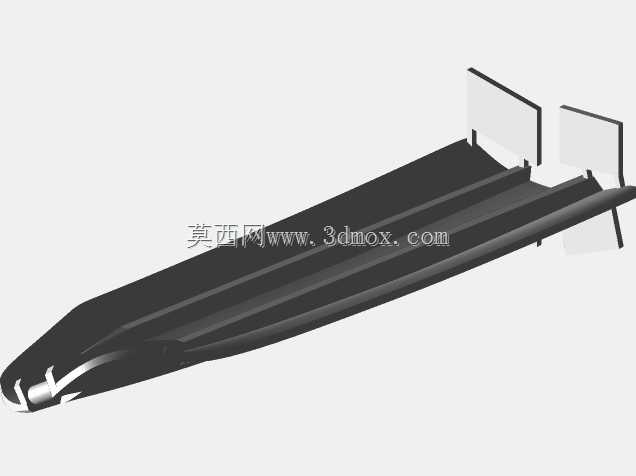

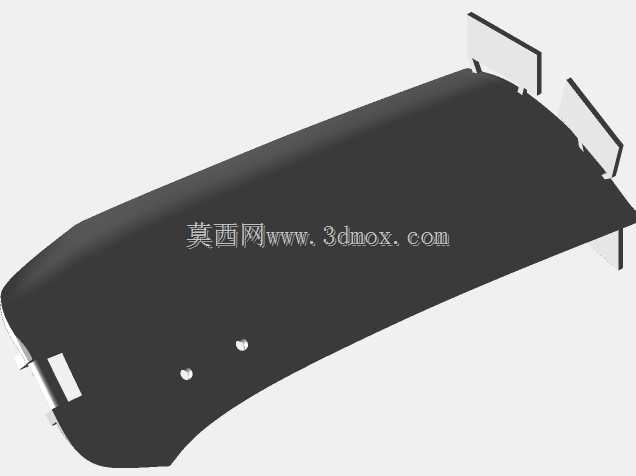

　　底部轮廓体现了赛车底盘与地面效应之间的耦合关系。车体下表面并非平板，它随着前轴、侧箱和后部扩散段的气流组织而变化。建模时需要把底板边缘、侧箱下沿和后部上扬区域连续过渡，避免在悬架摆臂、散热通道和传动轴附近出现结构与气动外形互相干涉的问题。虽然该模型重点呈现的是内部骨架与车体断面，但外露的弧形下沿已经说明，承载件本身也是气动外形的一部分；在真实赛车上，底板、侧箱和碰撞结构往往共用安装边界，任何梁体高度的改动都可能影响散热器进排风面积和离地间隙。

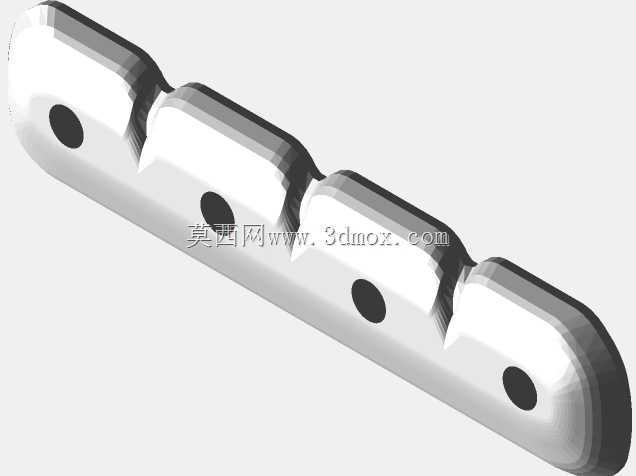

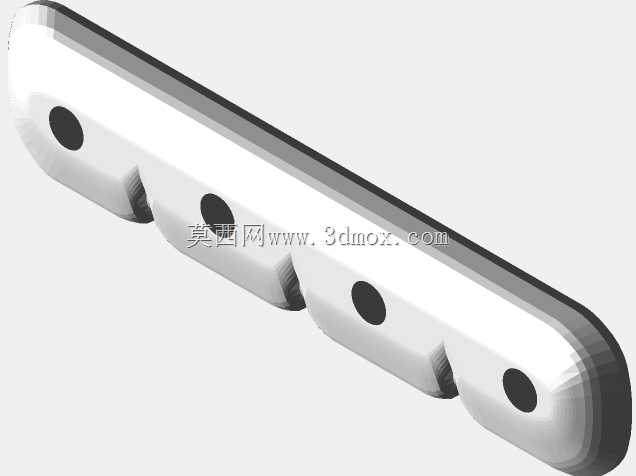

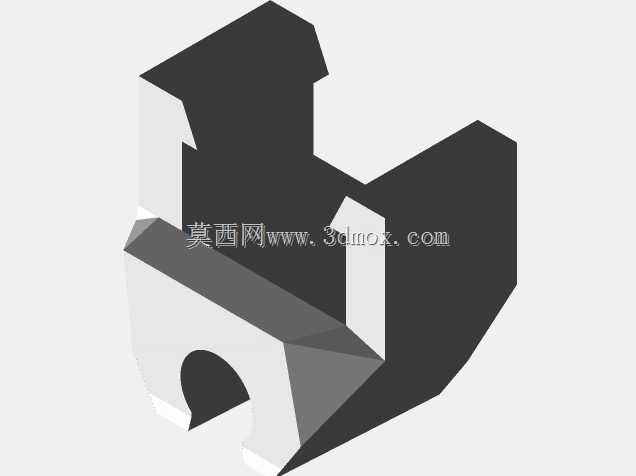

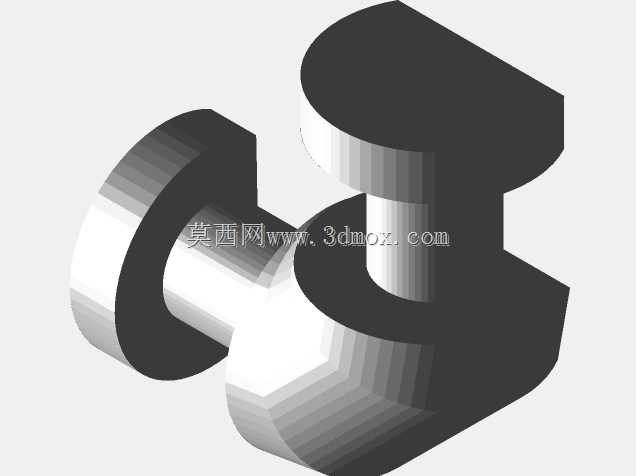

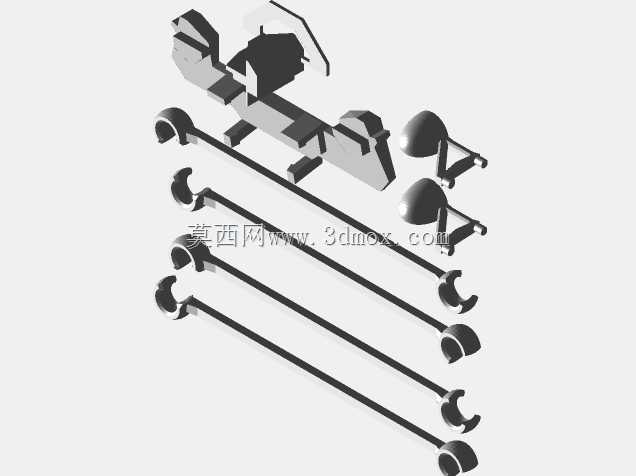

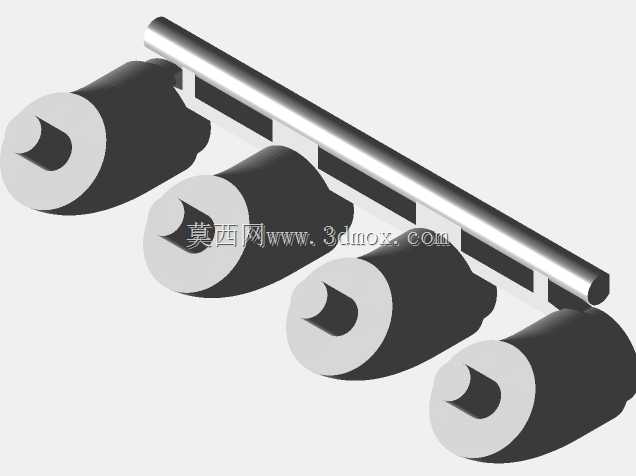

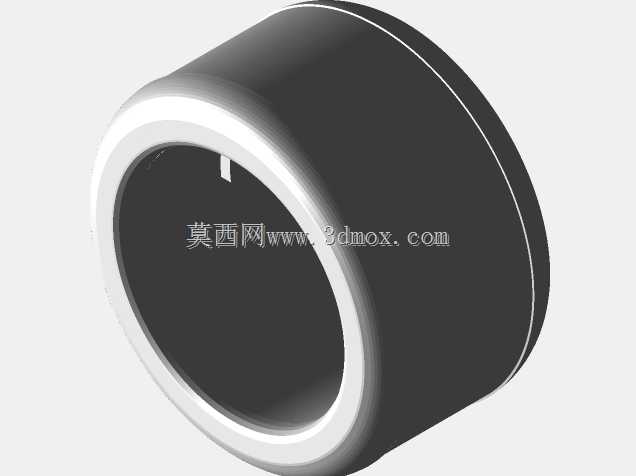

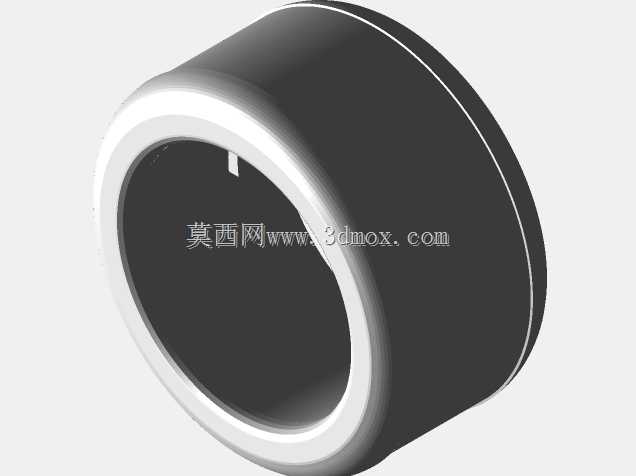

　　从安装边界看，前后悬架支点应被视为骨架精度的控制基准。前部节点需要匹配转向节、上下控制臂、减振器安装座的空间角度；后部节点则要承受驱动力、制动力和后轮侧向抓地带来的复合载荷。三维布置时，这些支点的同轴度、端面方向和周边扳手空间都要提前预留。若支点只按外观位置摆放，后续装配时会出现摇臂轴线错位、球头摆角不足或减振器行程受限等问题。模型中骨架两侧的块状安装结构，正是用于把悬架载荷引入主纵梁和横向横梁的关键区域。

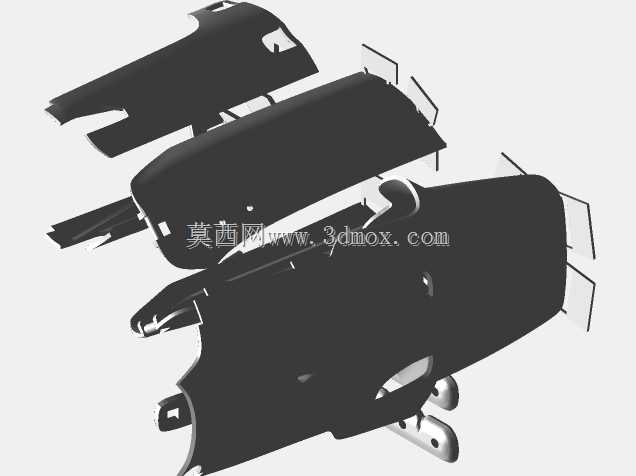

　　在制造层面，这类赛车骨架通常会涉及薄壁板件数控加工、钣金成形、焊接或粘接组合，以及后期与复合材料外壳的配合。因此结构建模不能只关注几何形状，还要考虑分件方式：过长的弧形梁需要拆分成可加工段，内部隔板要留有焊接或粘接可达性，检修口和紧固件位置不能被外覆盖件封死。若用于方案评审，该模型可以帮助团队在投入实体加工前检查骨架与轮胎跳动、转向行程、动力总成吊装、散热管路布置之间的冲突；若用于教学或结构分析，它也适合作为讲解赛车承载路径、侧向防撞盒、座舱刚度和底板气动边界的直观对象。

　　整体来看，这个作品的价值在于把复古赛车外观之下的机械骨架暴露出来，使设计者能够沿着前后纵梁、侧向格构、座舱围沿和底部轮廓追踪载荷传递。它不是孤立的零件造型，而是一套兼顾悬架安装、驾驶空间、碰撞防护和空气动力学边界的整车结构表达。
