摩托车后轮链传动主减速器总成结构

项目分类:汽车 发布时间:2022-07-30 ID:690162
  • 摩托车后轮链传动主减速器总成结构
  • 摩托车后轮链传动主减速器总成结构
  • 摩托车后轮链传动主减速器总成结构
  • 摩托车后轮链传动主减速器总成结构

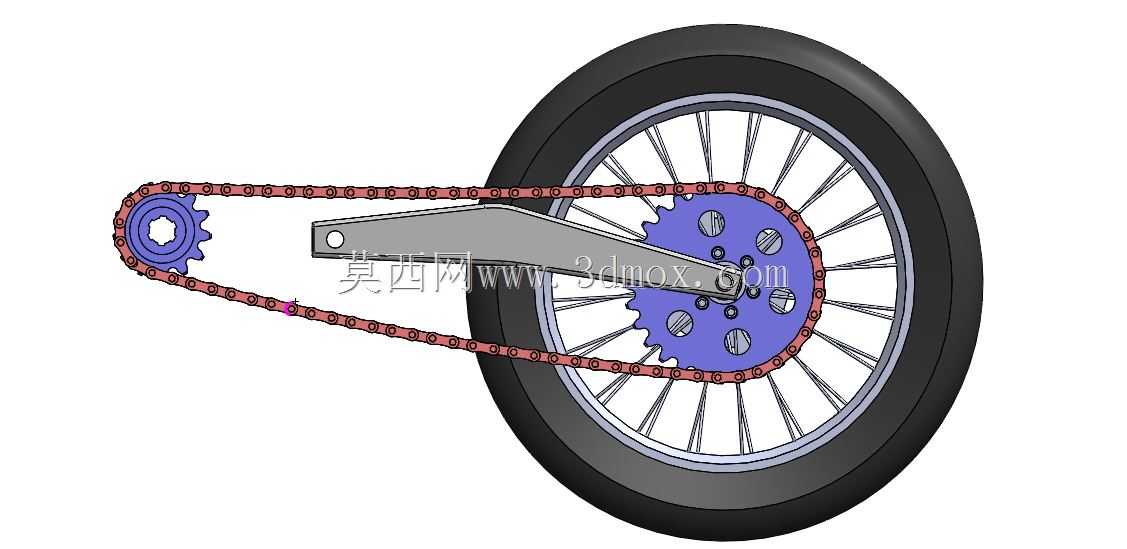

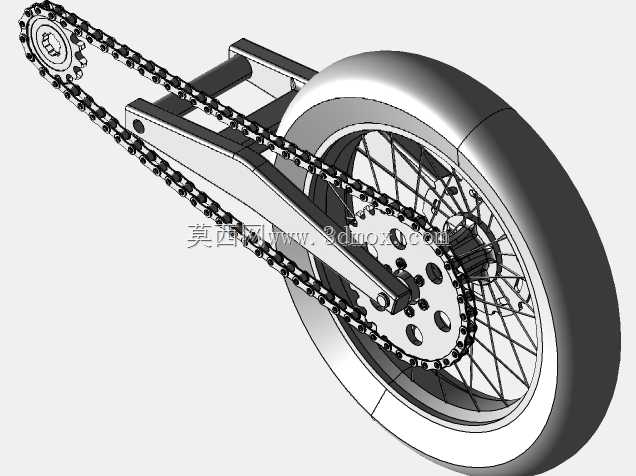

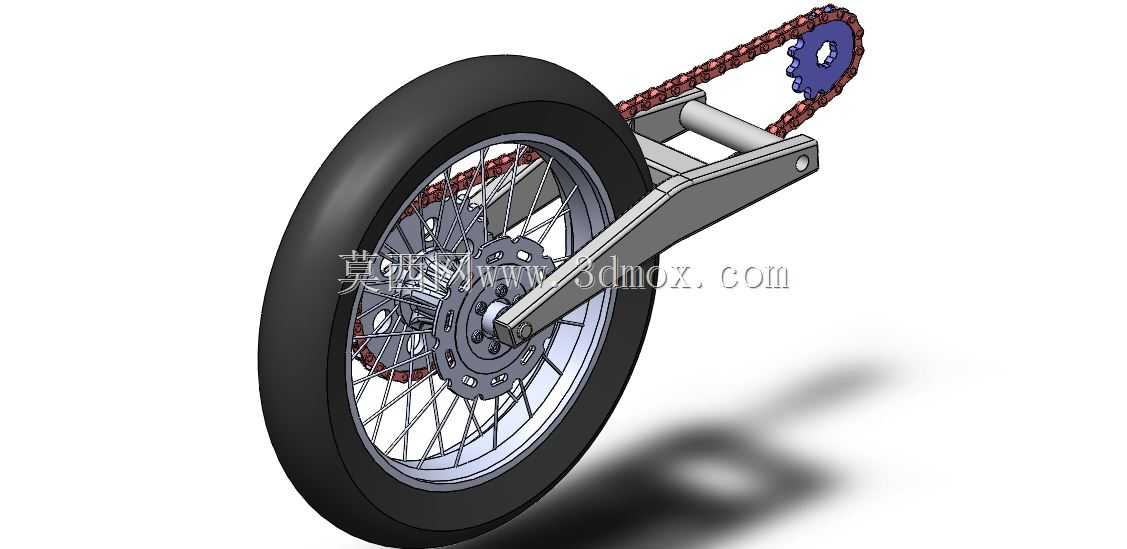

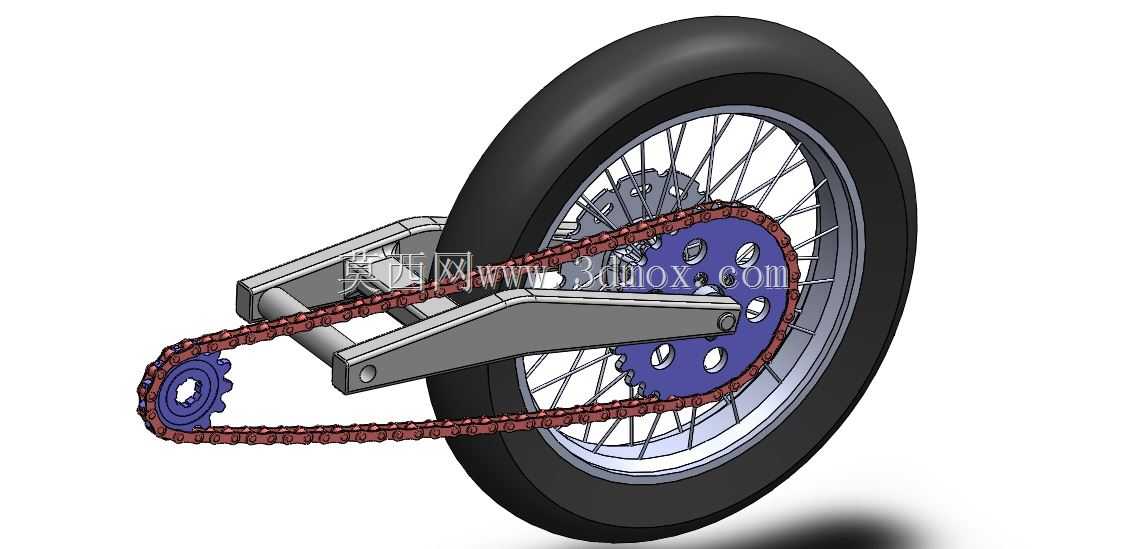

  这套三维结构围绕摩托车后轮驱动段展开,把轮胎、辐条轮辋、制动盘、从动链轮、传动链条、主动小链轮以及后摇臂放在同一装配关系中表达,适合用于两轮车辆底盘布置、传动校核和改装方案讨论。实际装车时,该部分位于车辆后部,是发动机动力经过变速机构后进入车轮的最后一段传递路径。后摇臂前端通过转轴与车架相连,后端支撑后轮轴,链条则横跨小链轮和大链轮,把驱动扭矩转化为车轮转动。

  从使用场景看,这类结构广泛出现在跨骑式摩托车、轻型越野车辆和定制车型中。相比轴传动或皮带传动,套筒滚子链方案结构直观、维护方便、传动效率高,也便于通过更换不同齿数的链轮调整末级传动比。后轮总成不仅承担驱动,还要兼顾承载、冲击缓冲和制动安装。轮辋、辐条、轮毂和轮胎共同形成支撑环,路面颠簸通过轮胎变形和辐条张力分配传递到后摇臂,再由悬架系统吸收。

  模型中大链轮布置在轮毂侧,小链轮位于摇臂前方的动力输出端,两轮中心距由后摇臂长度决定。链条包绕两个链轮,上、下松边和紧边的位置关系清晰可见。设计时需要重点控制链轮共面度,若前后链轮不在同一平面,链条会产生侧向偏磨,运行噪声和脱链风险都会增加。后摇臂上的后轮轴开槽通常还承担链条张紧调节功能,后轮轴沿长槽前后移动,可改变中心距,从而补偿链条磨损后产生的伸长。

  主减速功能在该结构中主要由大小链轮的齿数差实现。发动机输出转速较高、扭矩相对较小,经过末级链轮副后,转速降低而后轮扭矩增大。链轮齿数选择不能只看最大牵引力:小链轮齿数过少会加剧链条多边形效应,使啮合冲击和转速波动增大;大链轮直径过大则可能触碰轮辐、摇臂或地面,并影响簧下质量。建模时应把链轮分度圆、齿顶圆、滚子直径和链条节距作为关联参数,保证齿形与链节能够正确啮合,而不是单纯按外观摆放。

  后轮部分采用辐条式轮辋,钢丝从轮毂法兰呈交错角度连接到轮圈。这种结构在受冲击时可通过多根辐条分担载荷,维修和调整轮圈径向、端面跳动也较方便。轮胎外轮廓决定了车辆后部的最大包络,设计整车时需要确认轮胎与挡泥板、链条罩、后减震器及摇臂之间的间隙。满载压缩、转弯侧倾和链条跳动都应纳入边界检查,尤其大链轮外侧与辐条之间的空间较紧,锁紧件、缓冲块和链罩不能发生干涉。

  后摇臂在模型中表现为双侧梁式结构,截面承担后轮驱动力、制动力矩和侧向力。摇臂前端铰接点的高度、后轮轴中心高度以及链轮输出轴中心高度会共同影响车辆在悬架行程中的链条松紧变化。若三点关系处理不当,减震压缩时链条可能瞬间过紧或过松。工程布置中通常要结合悬架运动轨迹检查全行程下的中心距变化,并让张紧调节量保留足够余量。

  制动盘安装在轮毂侧,模型中可看到盘片与轮辐、链轮相邻。制动时卡钳夹紧盘片产生制动力矩,力矩通过轮毂、后轮轴和摇臂传回车架。链轮与制动盘分置或同侧布置都会影响轮毂宽度、链条线位置和维护空间;三维装配应明确垫片、轴套、轴承和锁紧螺母的顺序,否则后轮轴向定位容易偏差。

  对于结构设计人员,该模型的价值在于把末级传动、行走轮和悬架连接构件作为一个系统呈现,而不是孤立零件。检查时可沿动力传递路径梳理:小链轮输入扭矩,链条逐节传递拉力,大链轮带动轮毂,轮毂通过轴承绕后轮轴旋转,轮胎最终与地面作用;同时反向看制动力和路面冲击,再校核摇臂、轮轴和辐条的受力边界。这样的装配表达有助于在开发早期发现链轮共面、链条张紧、轮胎包络和制动安装等典型问题。
