雷尼绍机床对刀测头精密结构

　　该测头结构主要面向数控加工中心、铣床、车床等金属切削设备的在机测量场景，用于工件找正、坐标系设定、刀具尺寸补偿以及加工过程中的尺寸偏差检测。实际产线中，这类装置常安装在主轴端面或刀库工位，随主轴移动触碰工件基准面、孔位或轮廓特征，将触发信号反馈给数控系统，从而减少人工打表、离线送检带来的停机与二次装夹误差。

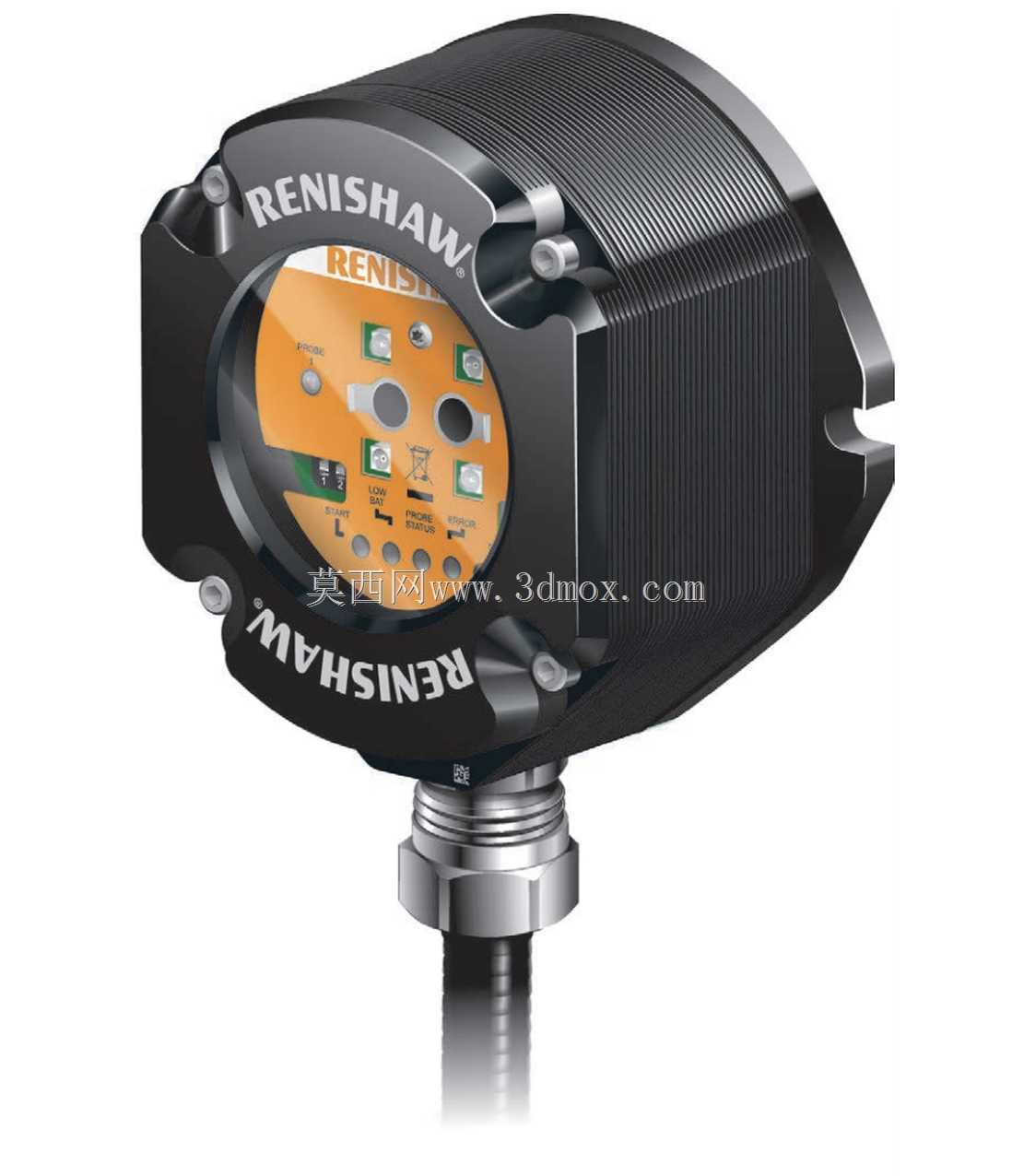

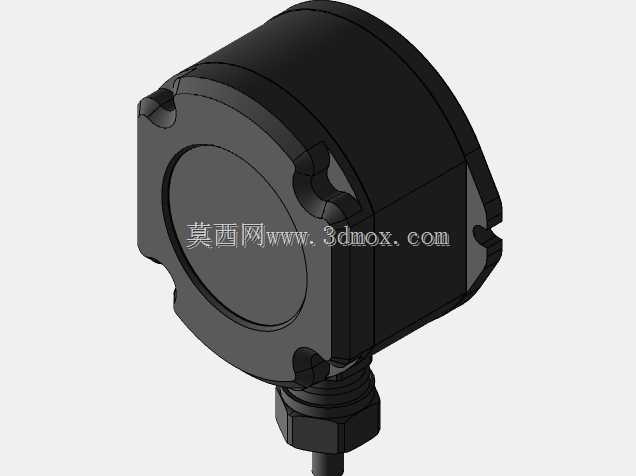

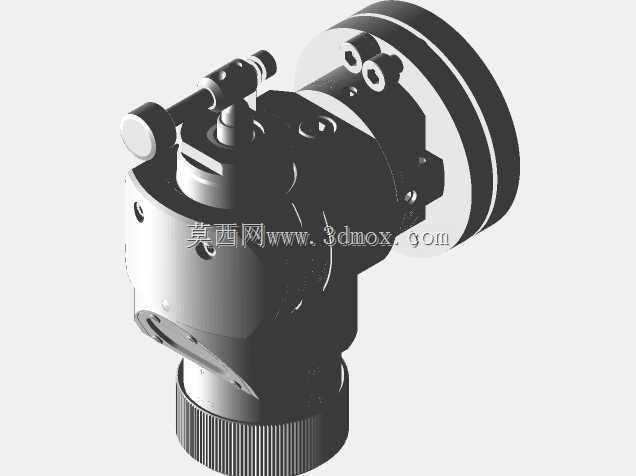

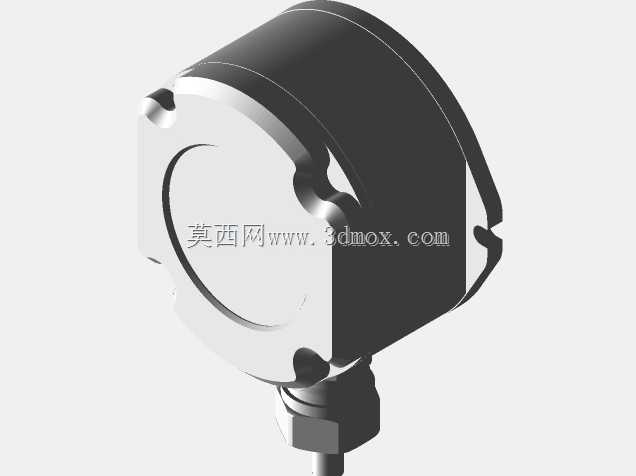

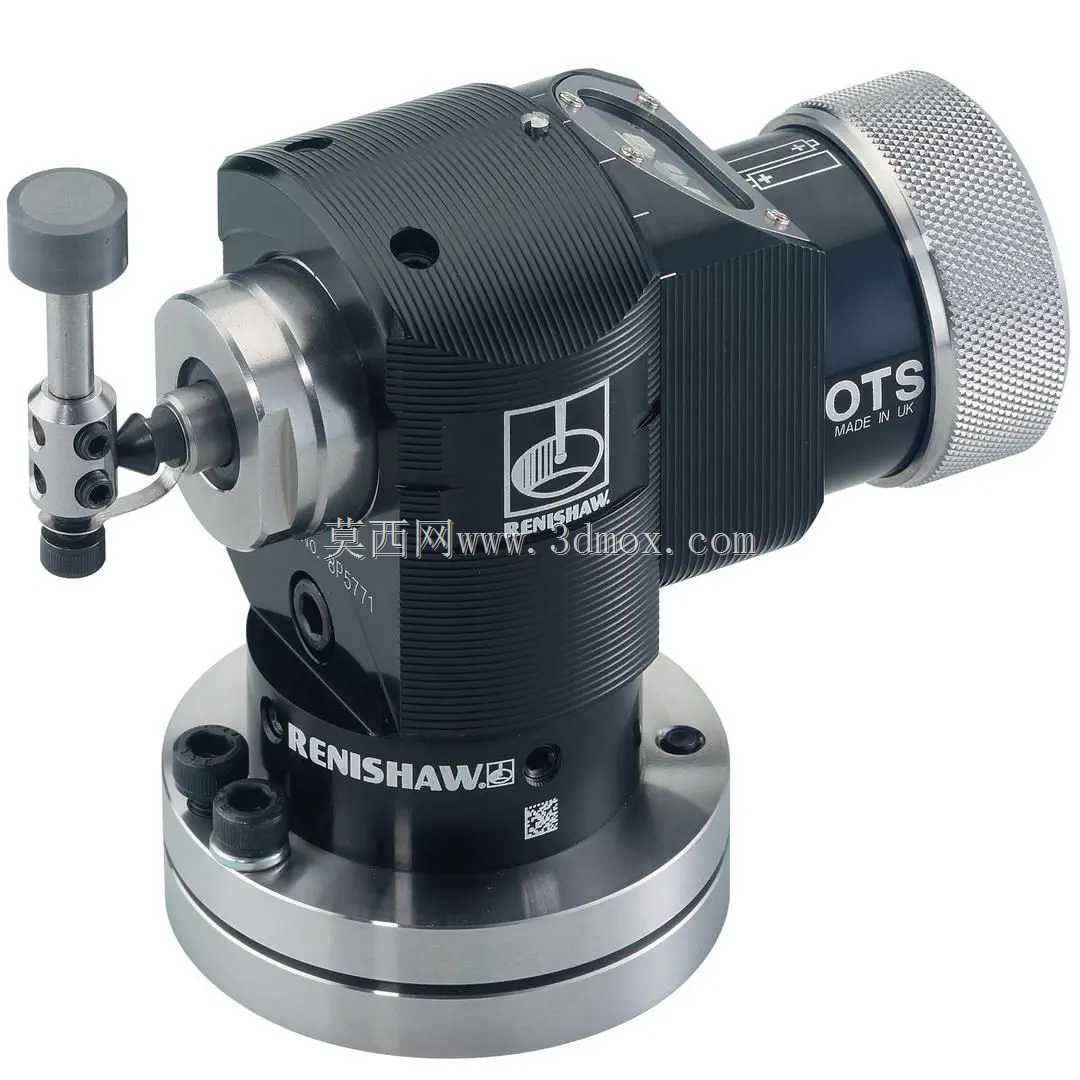

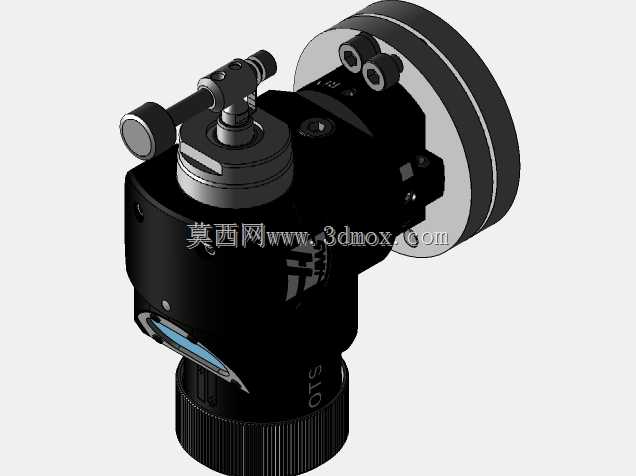

　　从结构组成看，模型还原了圆柱形测头本体、前端信号视窗、内部电路板布局、侧向安装定位面以及底部螺纹连接接口。外壳采用多段式包覆设计，外侧的加强筋与凸台用于承受轻微碰撞并保护内部传感元件；前端橙色区域对应光学或信号发射窗口，周边黑色环体上的品牌标识、紧固螺钉和密封槽均有体现，便于工程师理解装配层级。底部金属接头带有外螺纹与六角锁紧段，既承担测头与刀柄、接收器或连接杆之间的机械固定，也为线缆或信号耦合提供安装基准。

　　设计思路上，这类测头需要在切削液、油雾、切屑飞溅和频繁换刀的环境下保持稳定工作，因此外形尽量采用回转体与圆滑过渡面，避免切屑堆积；关键窗口区域下沉布置，周围由壳体形成防护边。侧向开槽和定位平面并非单纯装饰，而是用于装配时限制转动、保证发射方向与机床接收单元之间的相对位置。模型中可见的螺钉点位对应壳体拼合、窗口压紧和内部模块固定，拆装时需按对角顺序控制预紧力，防止密封面变形。

　　安装边界方面，圆柱形主体直径决定了刀库占位和主轴周边避让空间，底部螺纹轴线必须与主轴轴线保持同轴，否则测量重复性会随触碰方向变化而漂移。前端窗口到安装基准面的长度需要纳入机床刀长参数，侧向凸耳则要核对刀夹、防护门和工件夹具之间的最小间隙。若用于卧式机床或多轴转台环境，还应检查测头在回转、摆角动作中是否与工作台、虎钳或压板发生干涉。

　　在功能特性上，测头内部电路板承担信号生成、触发判断与状态指示等作用，外部窗口负责与接收端进行光信号传输。触碰测针时，内部精密机构产生阶跃信号，数控系统据此锁存坐标轴位置；重复触发的一致性直接影响找正精度。结构设计中将敏感元件置于壳体中心，外部金属件提供刚性支撑和防护，底部接头则保证更换电池、连接测针或维护时的定位重复。

　　对于三维建模和设备选型人员，该结构可用于核对测头与刀柄、夹具、刀库及防护空间的匹配关系，也可作为机床在机测量系统布置、自动对刀流程验证和干涉检查的参考。建模时应重点保留底部螺纹规格、主体外径、窗口朝向、安装平面和外部凸台尺寸，这些特征比单纯外观曲面更影响实际装配。
