五轴数控自定心双向夹紧虎钳结构

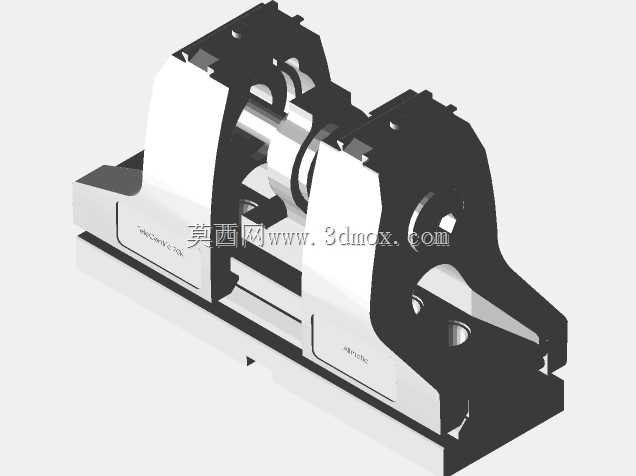

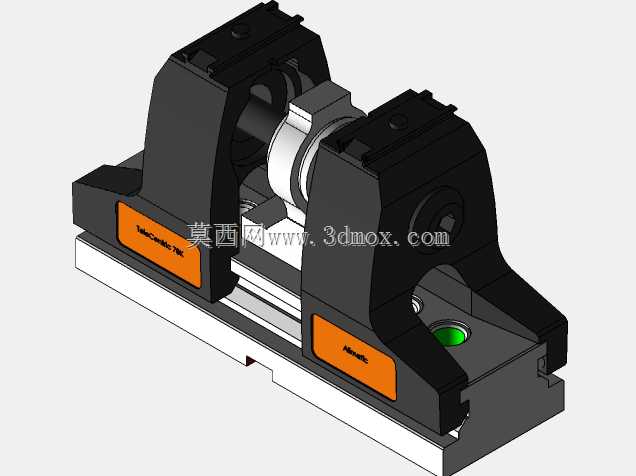

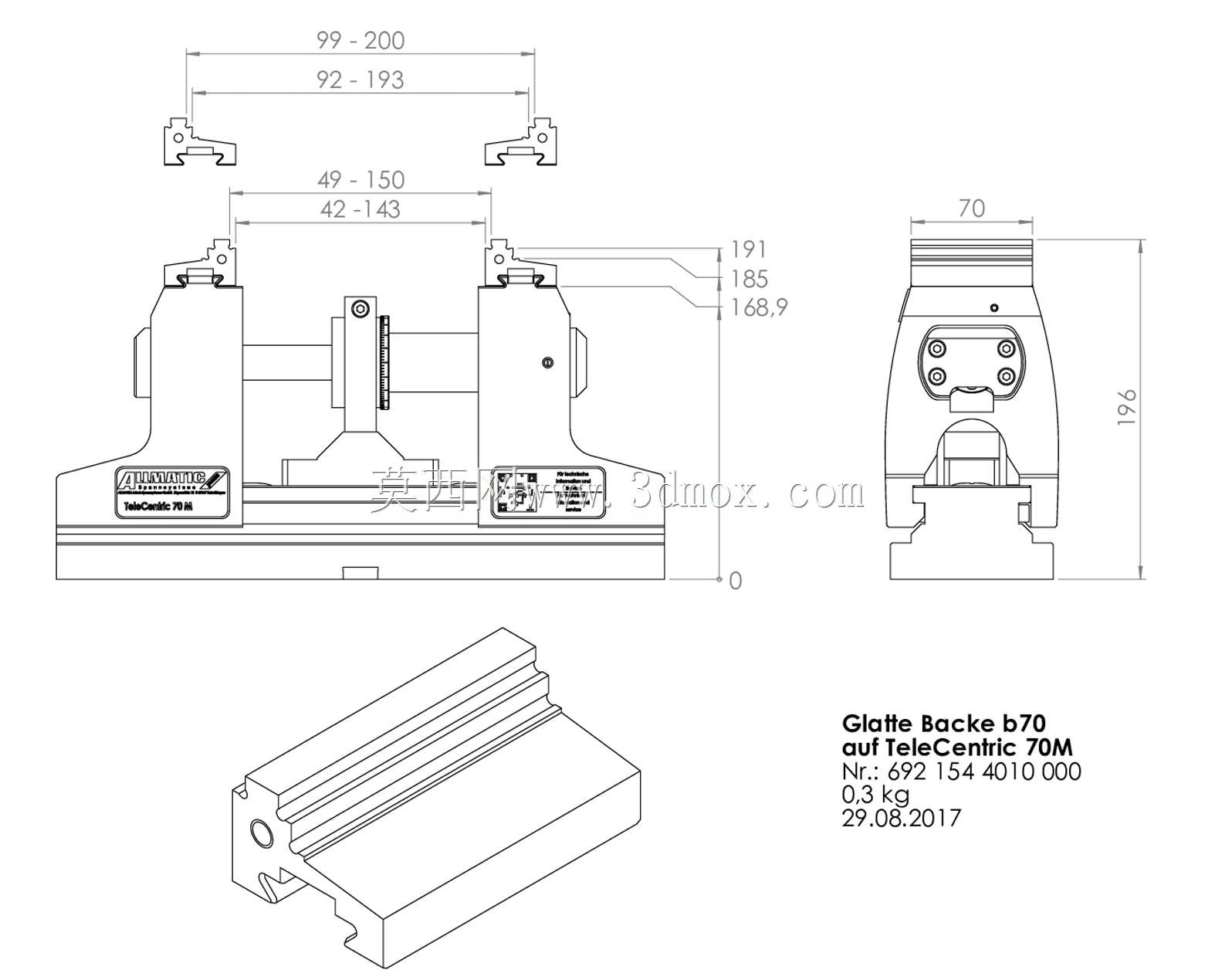

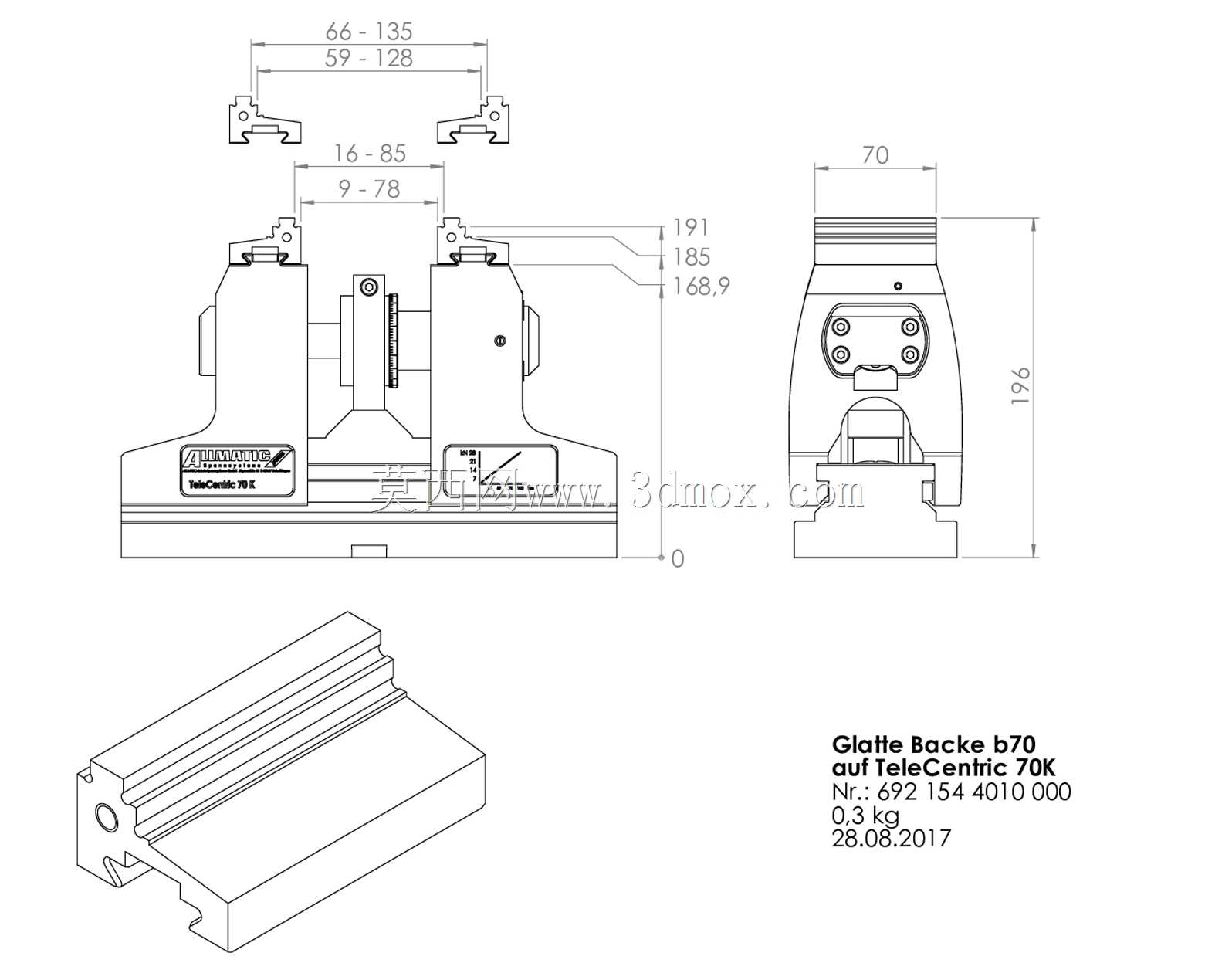

　　这套五轴数控虎钳结构面向多轴加工中心的复杂零件装夹需求，重点解决传统平口钳在五轴联动加工中夹持高度不足、避让空间有限、找正效率低的问题。模型呈现的是双侧同步夹紧式精密虎钳，两个钳体对称布置在底座导轨上，中间通过回转或定心机构形成联动关系，适合方形坯料、圆形棒料、异形铸件以及需要五面加工的小型零件。

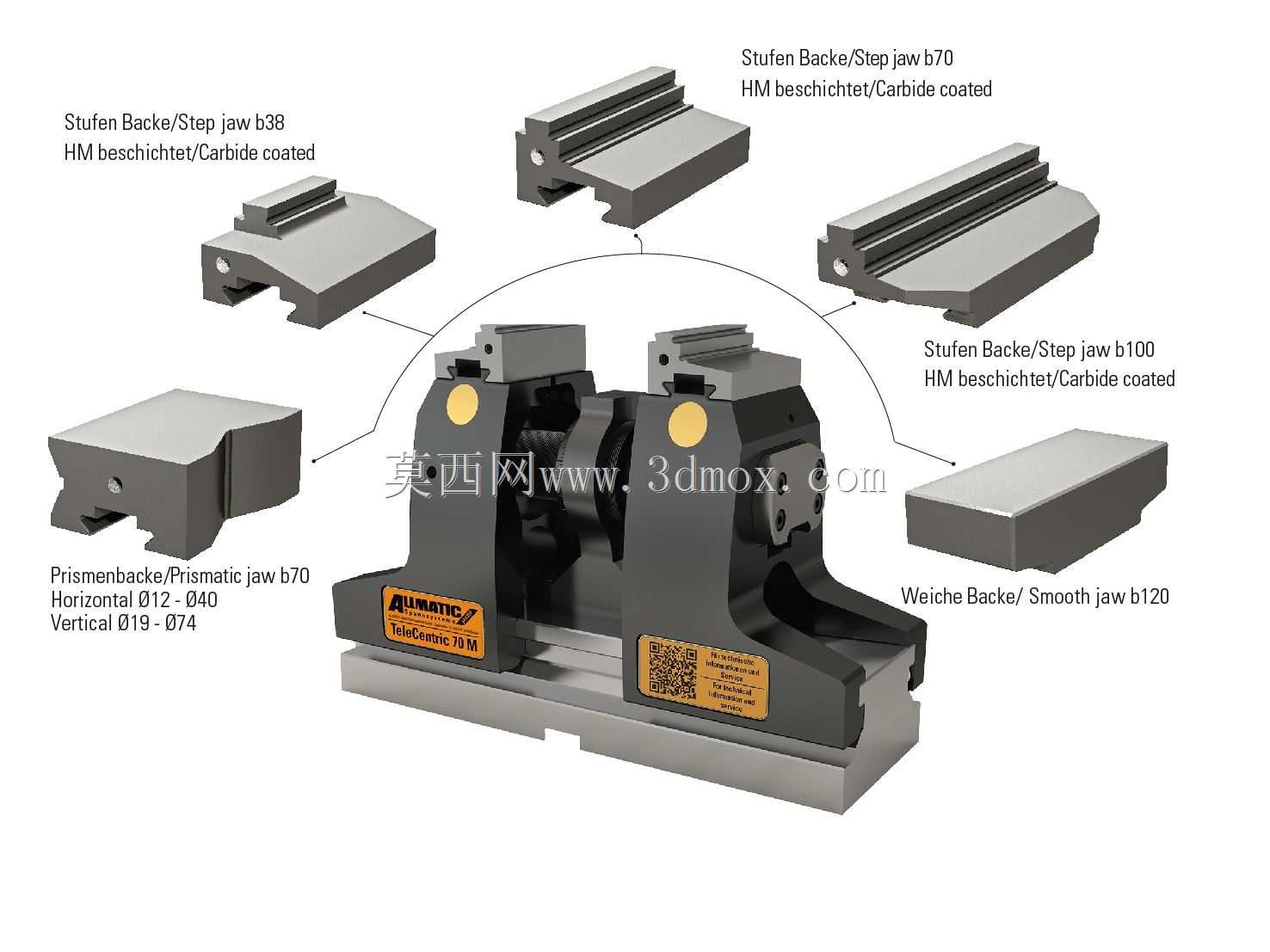

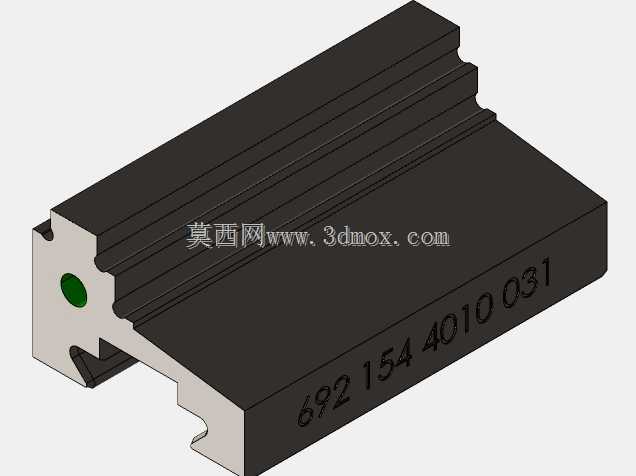

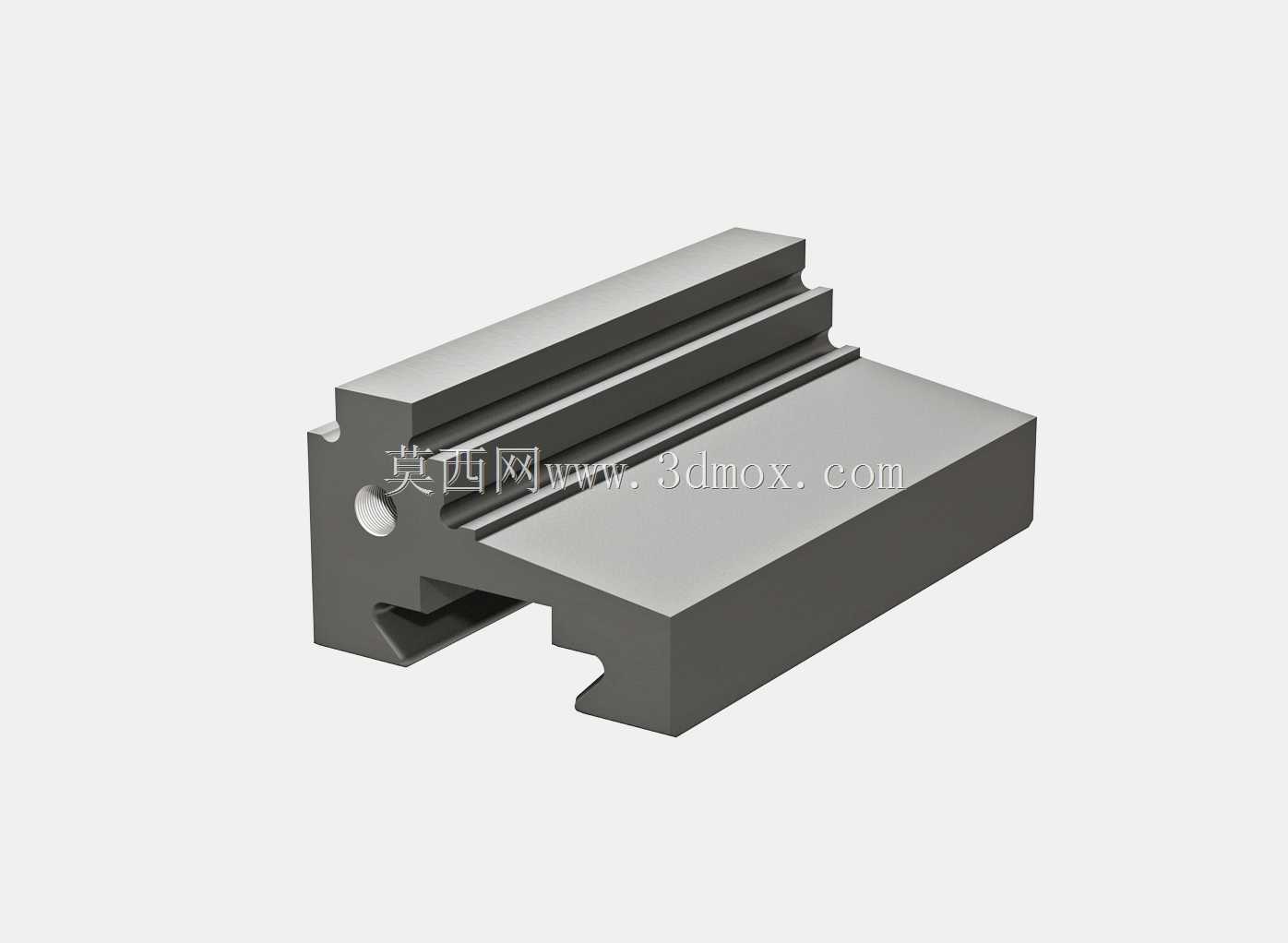

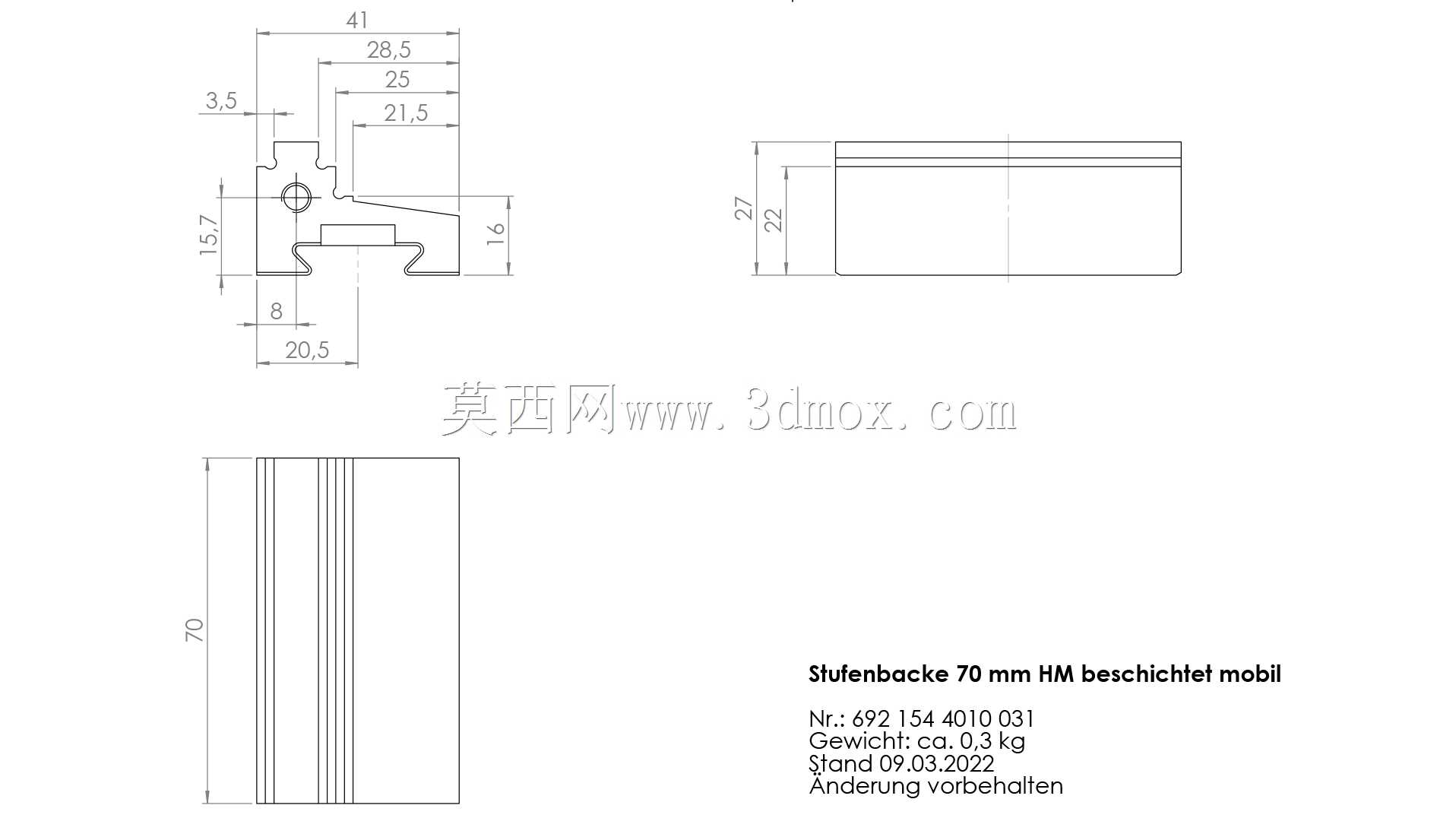

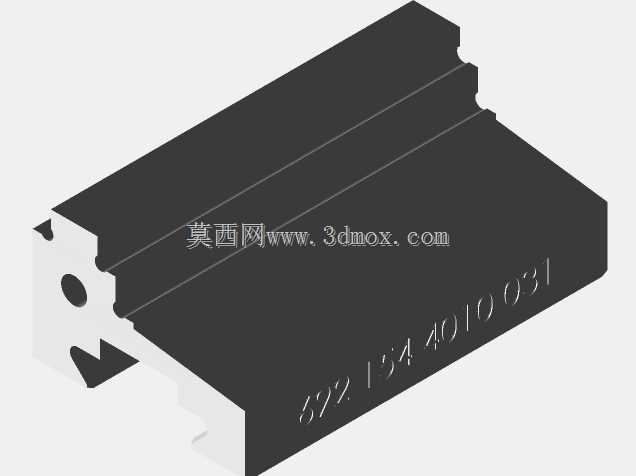

　　从实际加工场景看，五轴机床常需要一次装夹完成侧面、斜面、孔系和型腔加工，刀具会从多个角度接近工件。普通虎钳钳口较高、固定侧占空间，容易在摆头或转台旋转时发生干涉。该结构将钳体做成高刚性立臂形式，同时把底部占用面积压缩到相对集中的区域，使工件下方和侧下方留出更多摆刀空间。钳口上方设置可更换夹紧块，能够根据毛坯形状更换平钳口、圆弧钳口或软爪，既可以夹持规则六面体，也能适配圆棒和不规则轮廓。

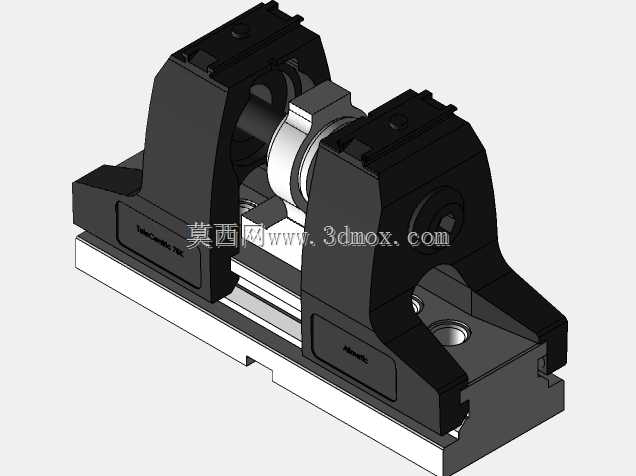

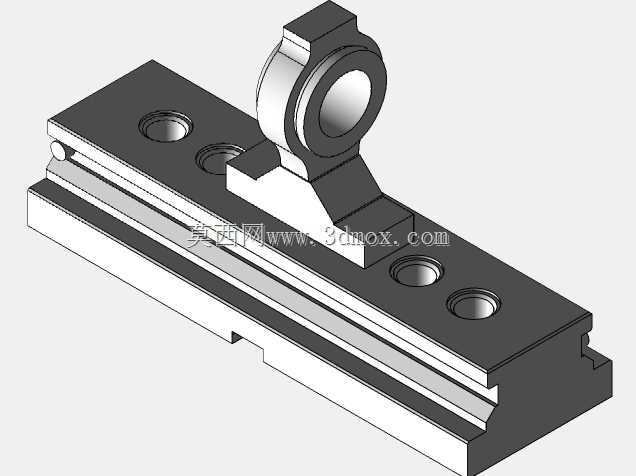

　　功能上，双侧钳体同步向中心移动，具有自定心趋势。相比单动虎钳，它在夹持毛坯时可减少人工敲打找正的次数，尤其适合批量零件首件调试和棒料类工件快速定位。中间支撑部位承担工件下部定位与承载作用，钳体侧面的加强轮廓用于承受夹紧力和切削侧向力。底座采用平直导轨面与限位结构结合的方式，保证两钳体运动方向一致，避免夹紧过程中出现偏摆。模型中钳体底部与底座之间的配合面、滑块区域和端部限位都有明确表达，能够为后续工程图细化、行程校核和标准件选型提供结构参考。

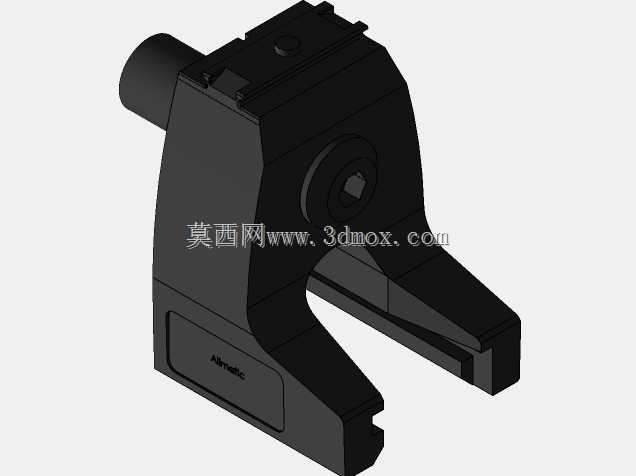

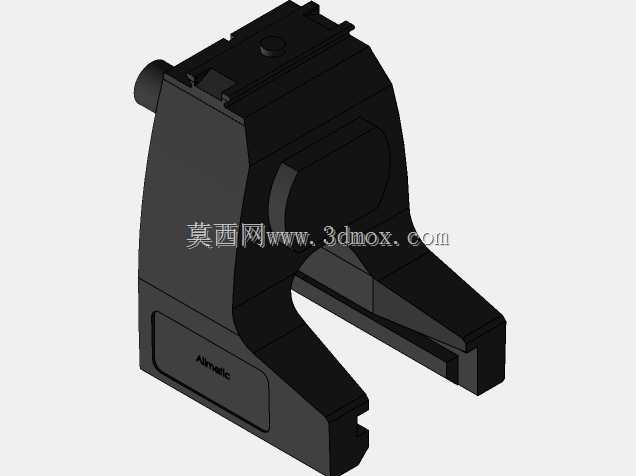

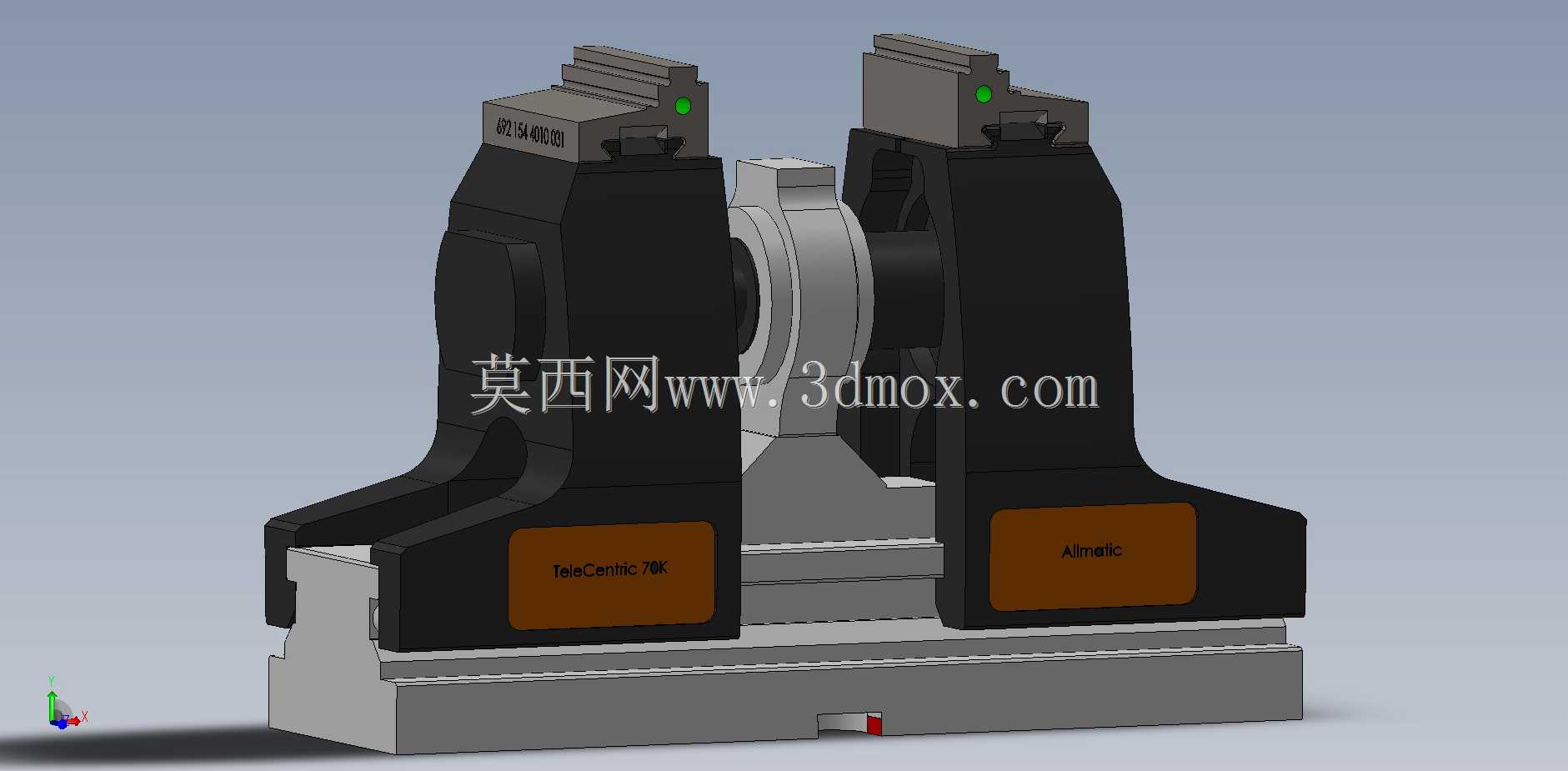

　　设计思路上，该虎钳并不追求复杂外观，而是围绕高夹持力、低干涉和重复定位稳定性展开。钳臂采用近似箱形的高截面造型，在靠近钳口位置形成较大的抗弯刚度；下部则逐渐外扩，把夹紧载荷传递到底座导轨和安装基准面。钳口夹持点位置较高，可让工件露出足够加工高度，但力臂增大会带来倾覆力矩，因此两侧钳体通过宽底座、长导向和对称受力来抵消加工振动。棕色标识区域对应钳体外侧护板或品牌安装面，绿色小件可作为状态指示、传感器安装位或装配定位点，具体在详细设计时可按机床自动化需求调整。

　　外形与安装边界方面，整体由底座、左右滑动钳体、中部支撑、钳口组件和驱动连接部分组成。底座长度决定最大开合范围，宽度决定与转台或机床工作台连接的稳定边界；建模时需要重点核对底座安装孔距、T形槽压板空间以及钳体全开时的外缘尺寸。钳体升至最高夹持位置后，应检查刀具刀柄在五轴摆角下是否与钳臂顶部、侧面螺钉和护板发生干涉。工件直径或宽度增大时，两钳口外移，中部支撑与工件底面的接触面积也要同步评估，避免高负荷铣削时工件产生抬起或振动。

　　在结构细化阶段，工程师可在此基础上补充丝杠或齿轮齿条驱动方式，确定定心机构的间隙补偿方案，并在钳口与滑座之间设置淬硬耐磨件。若用于自动化单元，还可在底座侧面预留液压或气动接口位置，将手动夹紧改为动力夹紧。模型对装配关系表达较完整，适合用于五轴工装方案论证、夹具库搭建、机床干涉仿真以及非标夹持机构的参考设计。
