机床主轴端数控清洗风冷扇结构

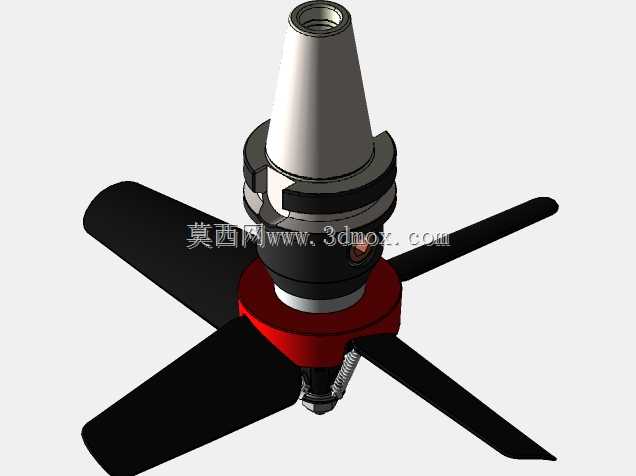

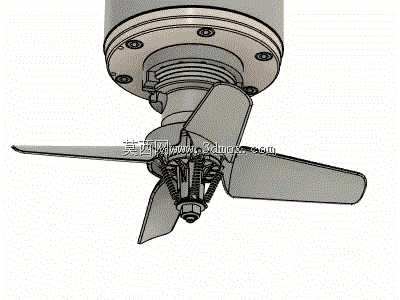

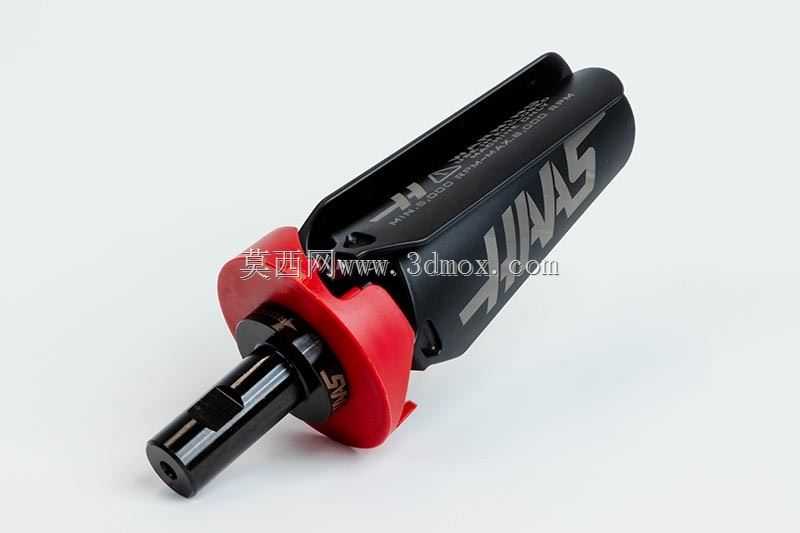

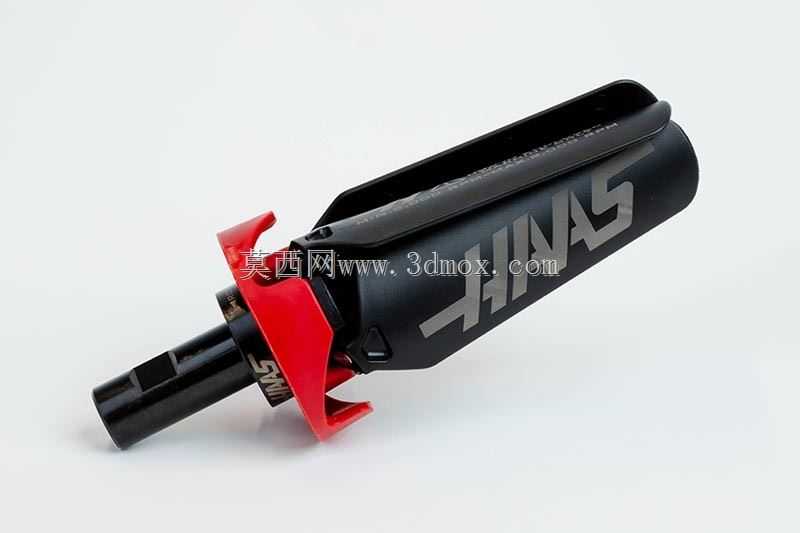

　　这套结构面向数控加工区域的局部风冷与切屑清理需求，安装在机床主轴附近或工装支架上，利用旋转产生的定向气流，对刀具、工件表面和夹持部位进行持续吹扫。它不是普通民用吊扇的简化复刻，而是围绕机床内部油污、铝屑、切削液飞溅和频繁换刀工况进行的机械结构设计。上部采用圆形法兰式安装座，端面均布螺钉孔，可与主轴套筒、固定支架或防护板连接；法兰下方设置阶梯状过渡段，使动力段、支承段和叶片轮毂之间形成清晰的装配层级。

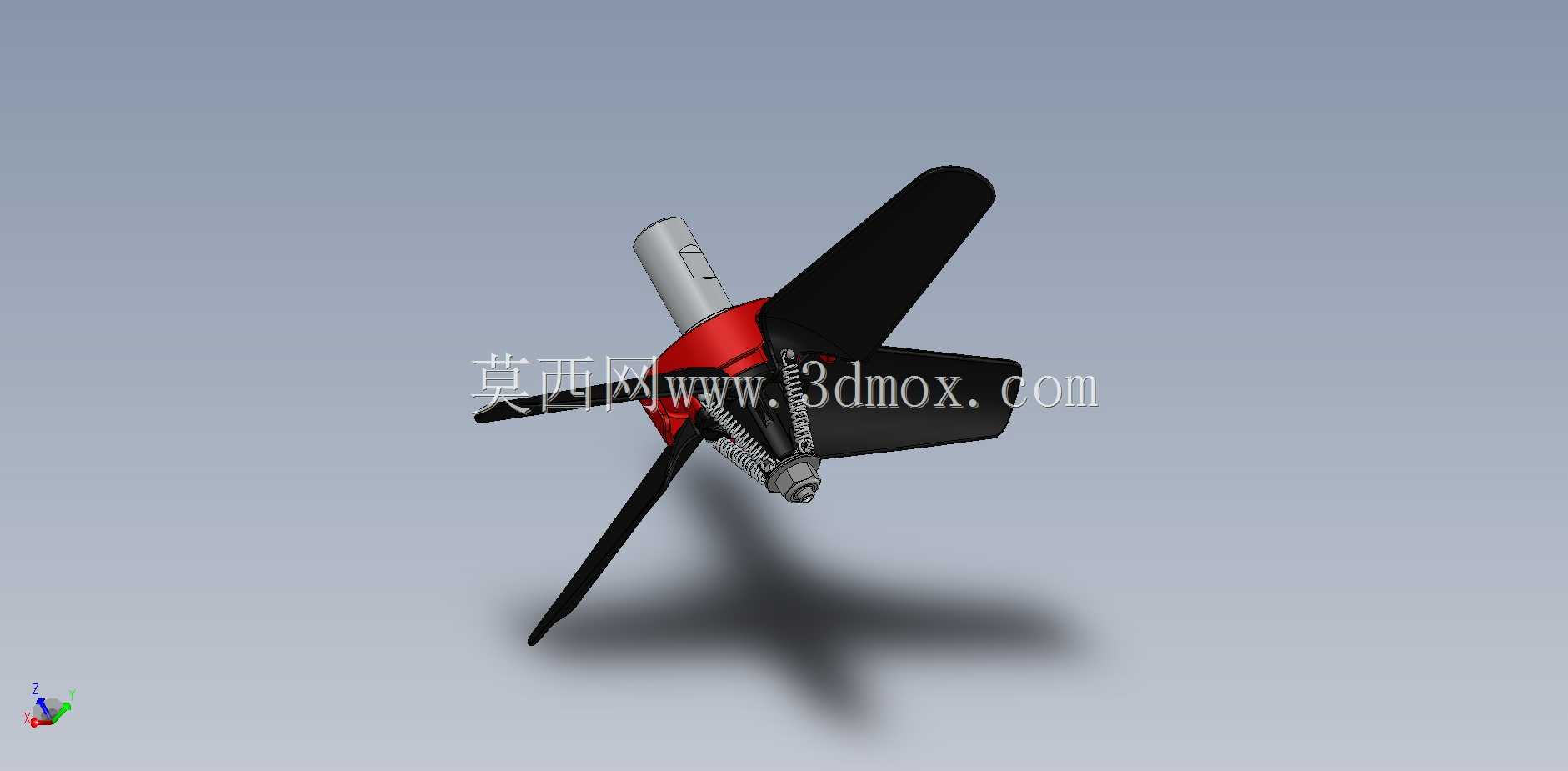

　　叶片采用三片式布局，相邻叶片之间约120°分布，兼顾风量、动平衡和结构紧凑性。叶形并非平板直叶，而是带有扭转角和弯曲轮廓，旋转时能够把轴向气流压向加工区域，同时减少叶片根部的涡流损失。叶片前缘较宽，向后逐渐收窄，端部轮廓圆滑，避免在高速气流下产生尖锐噪声区。轮毂中心通过锁紧螺母、垫圈和多组紧固件压紧，叶片与轮毂之间保留可靠定位面，便于拆装后重新校核平衡。

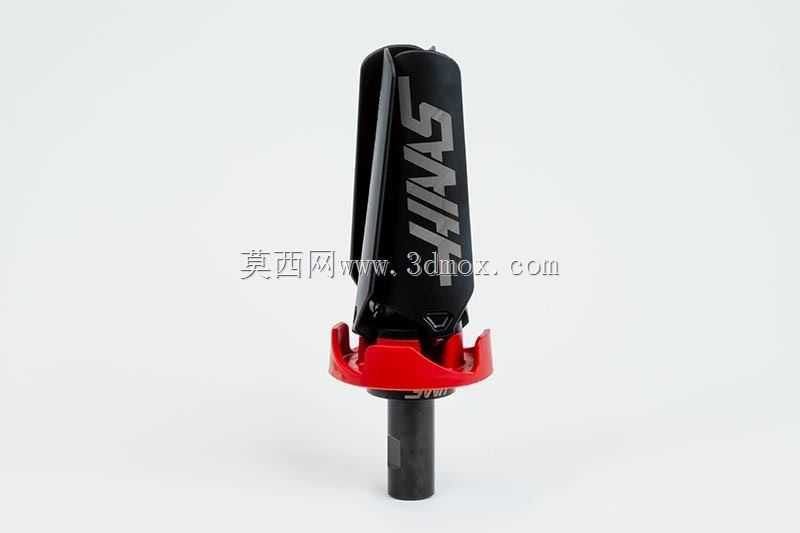

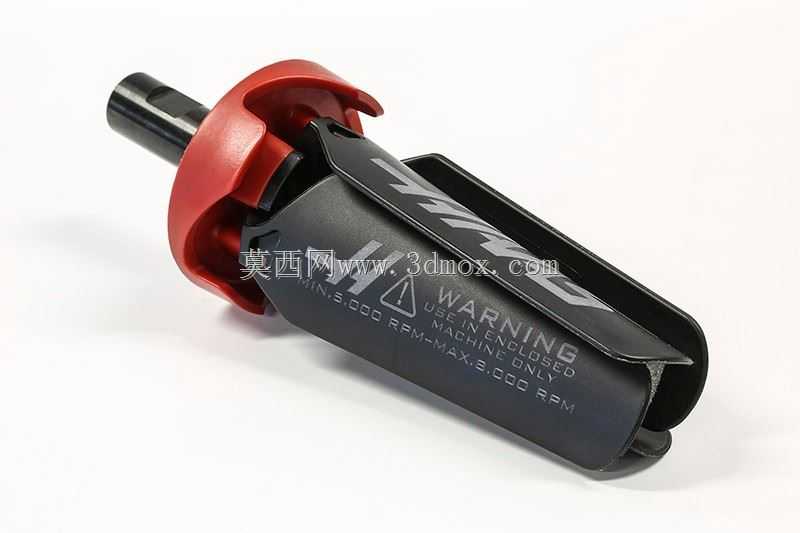

　　从实际使用看，这类风冷扇常布置在数控车床、加工中心或自动线工位旁，重点解决深腔加工后排屑不畅、刀具切削区热量积聚、切削液雾滴滞留等问题。气流方向可随安装姿态调整，既可以直吹刀尖，把细碎切屑从槽内带出，也可以朝向夹具定位面，减少铝屑、铁屑垫在定位面上造成的工件偏差。对于铝合金、铜件等轻质量材料，吹扫作用尤其明显；对于钢件加工，则更多承担辅助冷却和保持观察视线的作用。

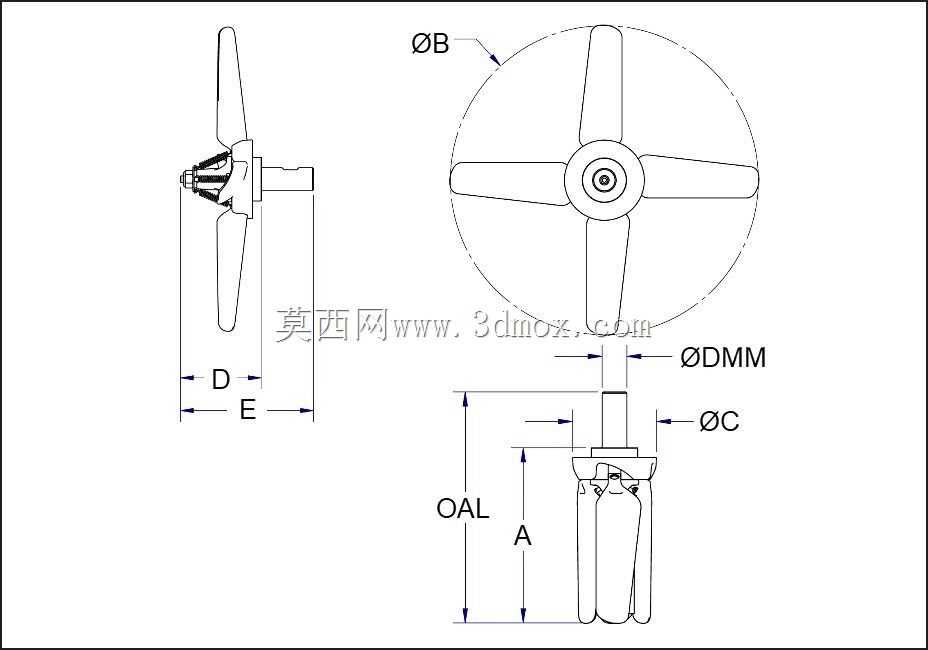

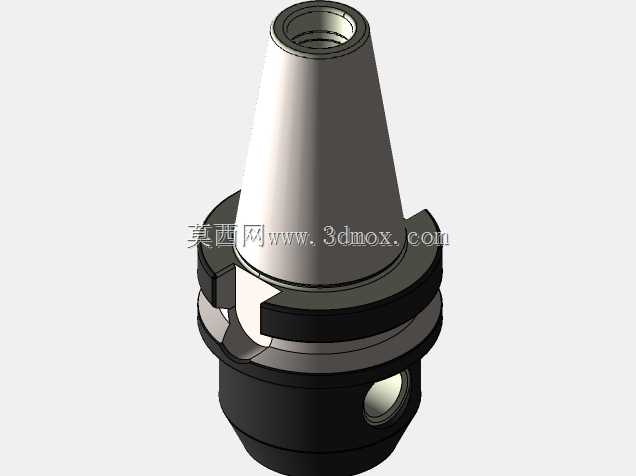

　　设计时需要先确定安装边界。顶部法兰外径决定了与支架连接的孔位范围，下方叶片旋转直径则决定安全间隙。叶片外缘与机床防护罩、刀具、工件、排屑槽之间应保留足够空间，不能在主轴进给或换刀动作中发生干涉。若安装在运动部件附近，还要把电缆、冷却管和防护门的运动路径一并纳入检查。轴向高度方面，法兰、电机筒、轮毂和锁紧螺母沿同一轴线叠装，整体重心靠近安装面，可降低振动对支架的影响。

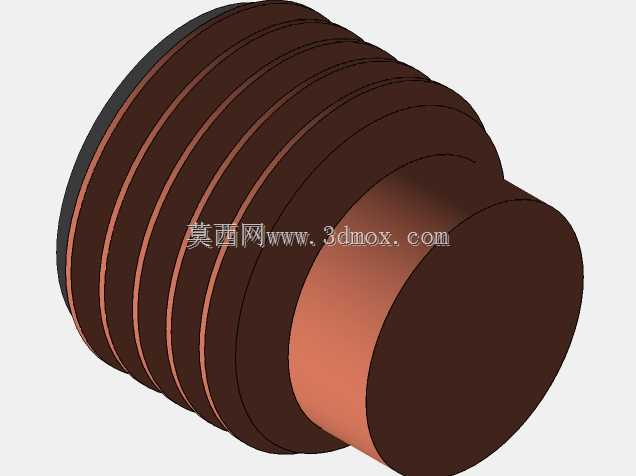

　　结构细节上，法兰螺钉承担主要固定载荷，螺钉孔位置需要与被安装面的厚度、螺纹深度匹配；阶梯轴段提供同轴定位，避免风扇总成偏装。叶片根部承受交变气动载荷，圆角过渡不能过小，否则在长期振动后容易形成应力集中。轮毂下方的锁紧螺母应设置防松措施，垫圈与轴端接触面要平整，保证三片叶片压紧力一致。若用于油污环境，外露紧固件宜选用表面处理稳定的材质或镀层，减少锈蚀造成的拆卸困难。

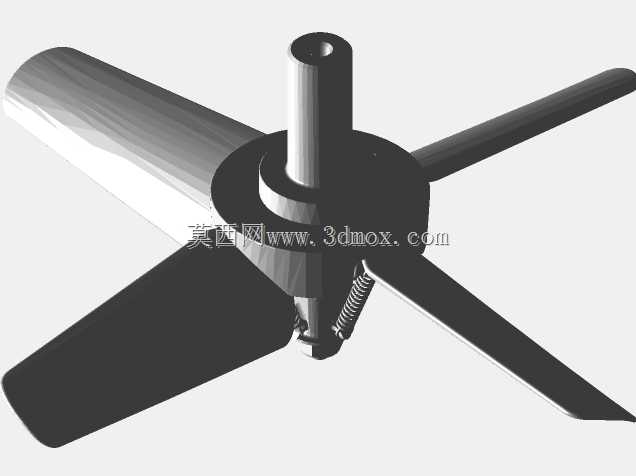

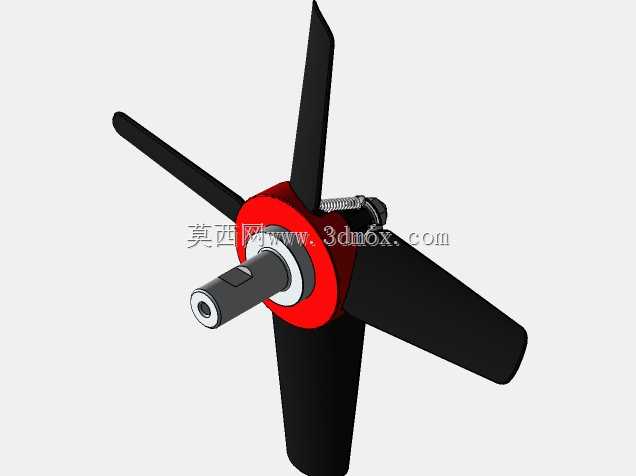

　　建模过程中，叶片曲面是核心部分。可先建立单片叶型的骨架线，控制根部安装角、叶尖扭转角和叶宽变化，再通过曲面放样形成连续叶体；阵列前需确认旋转轴与法兰轴线重合，阵列后检查三片叶之间的相位角和重量分布。法兰端面上的螺钉孔、沉孔和定位止口应按实际装配关系建模，不能只做外观圆孔。轮毂内部的轴套、螺纹段、压紧螺母和垫片也要表达清楚，因为这些结构直接决定总成能否装配和维护。

　　在选型或改型时，不能只看外观尺寸。若吹扫距离较远，需要更大的叶片直径和较高转速；若安装空间狭窄，则应缩小旋转直径并提高叶型效率。机床内部存在切削液和油雾，叶片与支架材料还需考虑耐油、耐冲击和清洁便利性。整体结构应做到安装面稳定、叶片拆卸方便、气流方向明确，并在维护时能够快速清理缠绕切屑和沉积油污，从而在数控加工场景中保持稳定的风冷与清洗效果。
