手摇式八音盒机芯精密机械结构

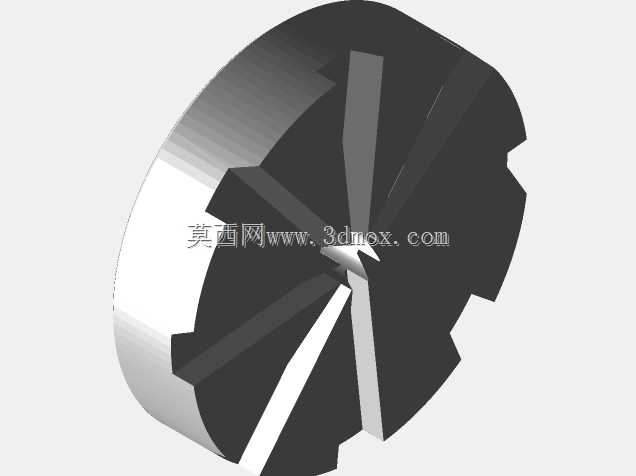

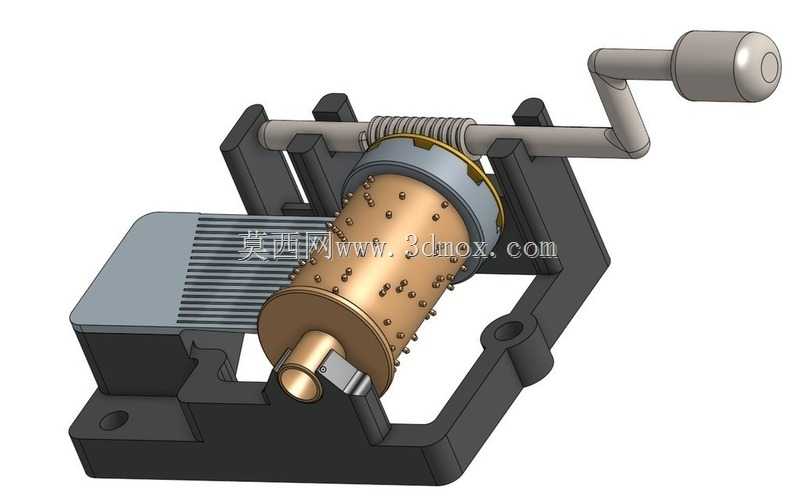

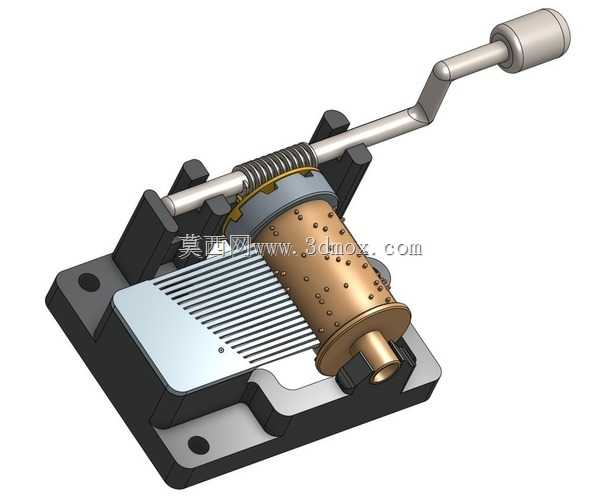

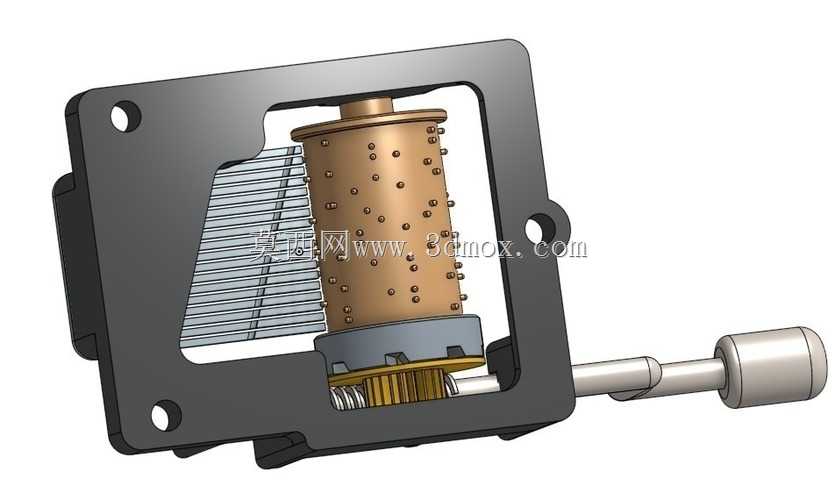

　　这套手摇八音盒机芯结构，是面向文创礼品、桌面摆件、手工DIY套件以及小型发声装置开发的典型机械发声总成，核心由带凸点的音筒、梳齿状音簧片、减速齿轮组、手摇曲柄、支撑底座与限位支架几部分构成。在实际工程落地中，这类机芯常被嵌入木质音乐盒外壳、树脂工艺摆件、儿童益智拼装玩具、主题纪念礼品内部，不需要外接电源，仅通过手动输入扭矩即可驱动音筒匀速转动，凸点依次拨动对应长度的音簧齿，激发出固定曲目的音阶，完成旋律播放。

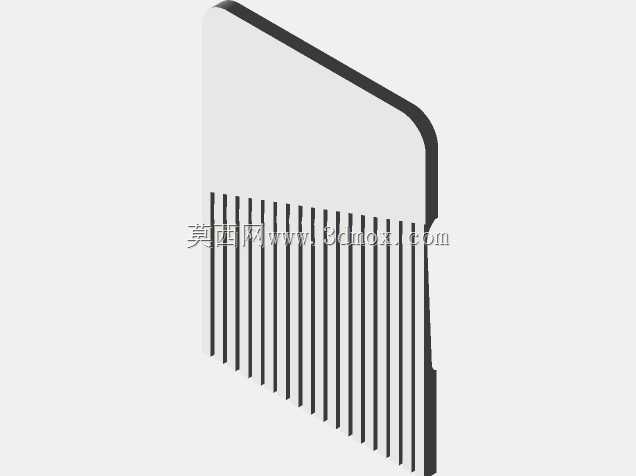

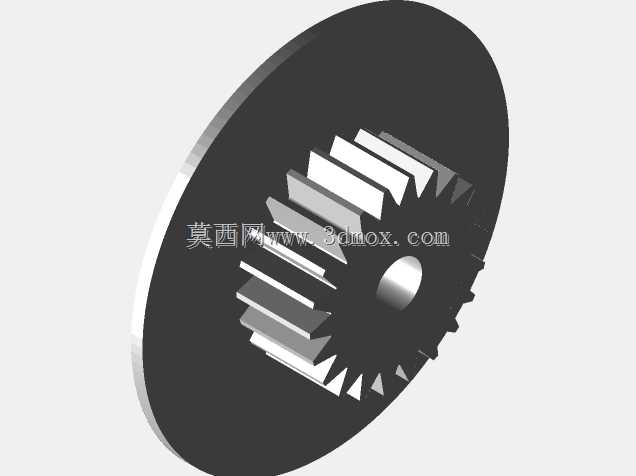

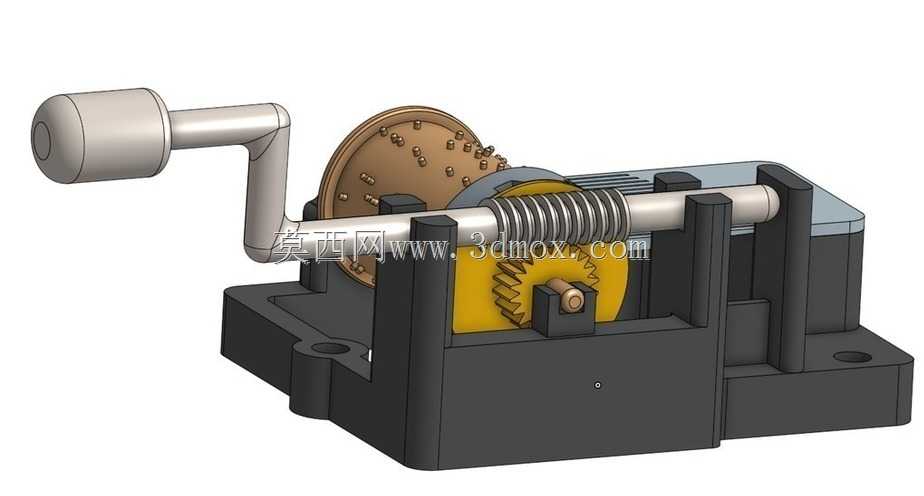

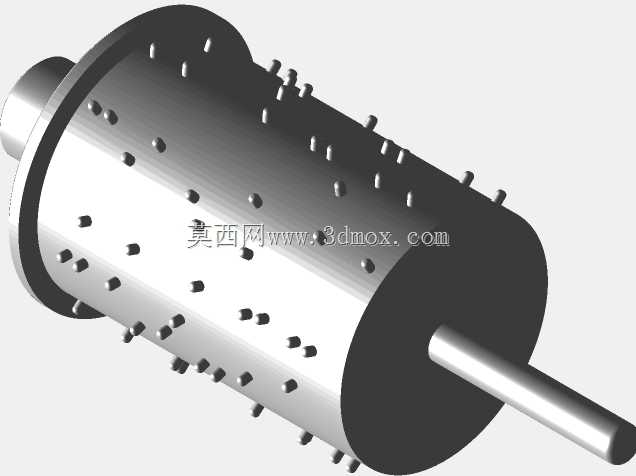

　　从功能实现逻辑拆解，整套结构的动力输入端为外置手摇柄，摇柄末端做圆柱滚花握持段，中间弯折轴段穿过支架上的轴套孔，将人手的圆周转动输入到第一级齿轮。齿轮组采用多级小模数圆柱齿轮减速，输入端小齿轮带动大齿圈，逐级放大输出扭矩、降低输出转速，最终将动力传递到同轴安装的黄铜音筒上。音筒表面按照预设乐谱的音序与节拍，在圆柱面不同轴向位置、不同周向角度加工出凸起的拨点，当音筒随轴缓慢回转时，每个拨点经过音簧组件位置，就会顶起对应位置的簧片齿，拨点转过之后簧片自由回弹振动，发出对应频率的乐音。音簧组件为整块弹性钢片线切割出的多根平行悬臂齿，不同齿的长度、厚度经过调校，长度越短的齿固有振动频率越高，对应音阶越高，所有簧齿根部通过压板与紧固件牢牢固定在金属安装板上，保证振动能量不会向底座无序耗散，音色清亮稳定。

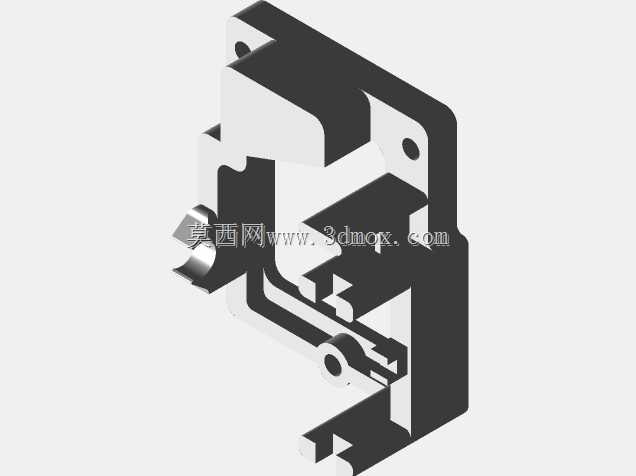

　　设计过程中首先要约束的是音筒与音簧的配合间隙：拨点凸起高度需要严格控制，既要保证拨点能够完全将簧齿顶起足够行程，获得充分的振动振幅，又不能出现过拨卡滞，导致簧齿被别弯、转动阻力陡增。齿轮副的侧隙也需要预留合理范围，手摇输入转速存在人为波动，合适的侧隙可以补偿装配误差，避免回转卡涩，同时侧隙不能过大，否则音筒转动会出现角向窜动，导致拨点对位偏差、节拍错乱。底座部分采用黑色工程塑料或者压铸锌铝材质，四周预留安装沉孔，既可以将整个机芯直接锁附在外壳内部的安装柱上，也可以作为独立展示件平放于桌面；两侧的立式支架上开设同轴轴承孔，用于支撑齿轮轴与音筒轴，孔位同轴度需要在建模时同步约束，避免轴系运转时出现别劲、手摇阻力不均的问题。

　　安装边界方面，整套机芯整体轮廓紧凑，底座为矩形布局，摇柄向侧上方伸出，在外壳结构设计时需要预留摇柄的完整回转空间，避免摇柄转动过程中与外壳内壁发生干涉；音簧组件上方需要留出0.5~2mm的振动间隙，不能有任何零件贴合簧齿表面，否则会抑制簧片振动、出现闷音甚至无法发声。轴系的轴向定位通过轴肩与卡簧配合完成，限制音筒与齿轮的轴向窜动，保证拨点始终对准对应簧齿的宽度中心。这类纯机械发声结构不需要电路、电池，可靠性高，使用寿命长，只要定期在齿轮啮合面与轴孔位置加注少量润滑脂，即可长期稳定运转，非常适合面向文创产品开发、机械教学演示以及手工拼装套件的结构设计参考，建模过程中完整还原了每个拨点位置、齿形轮廓与装配配合关系，可直接用于结构干涉检查、运动仿真验证以及后续的开模加工参考。
