CNC机床舱内气流吹扫散热风扇结构

项目分类:机床 发布时间:2022-07-30 ID:690011
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构
  • CNC机床舱内气流吹扫散热风扇结构

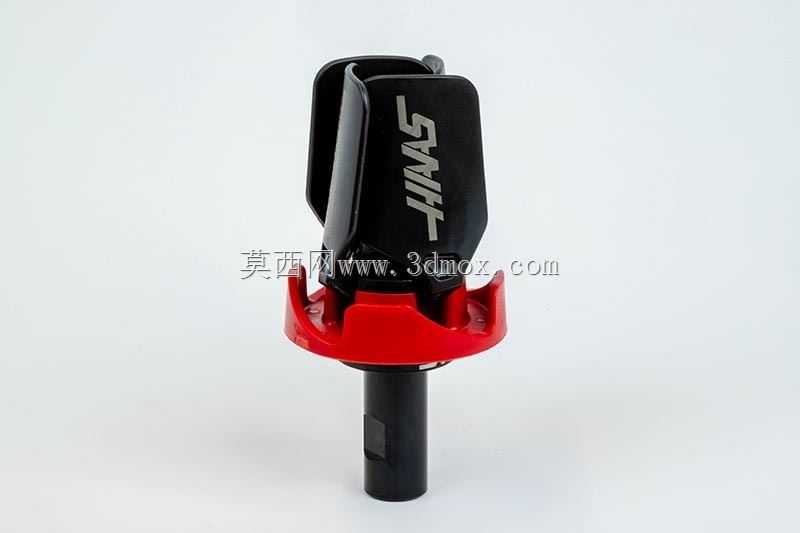

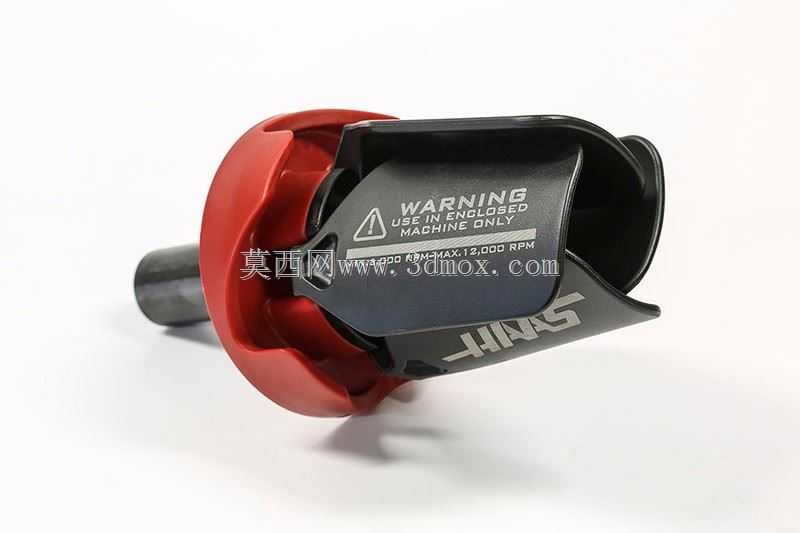

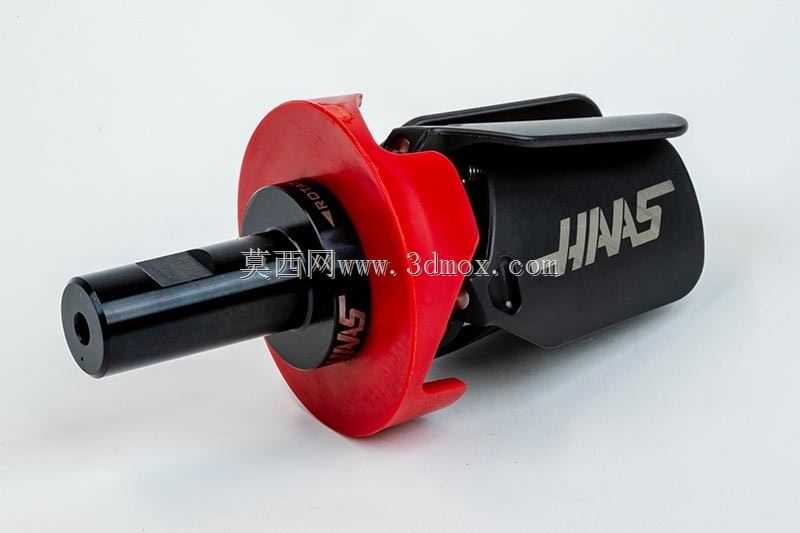

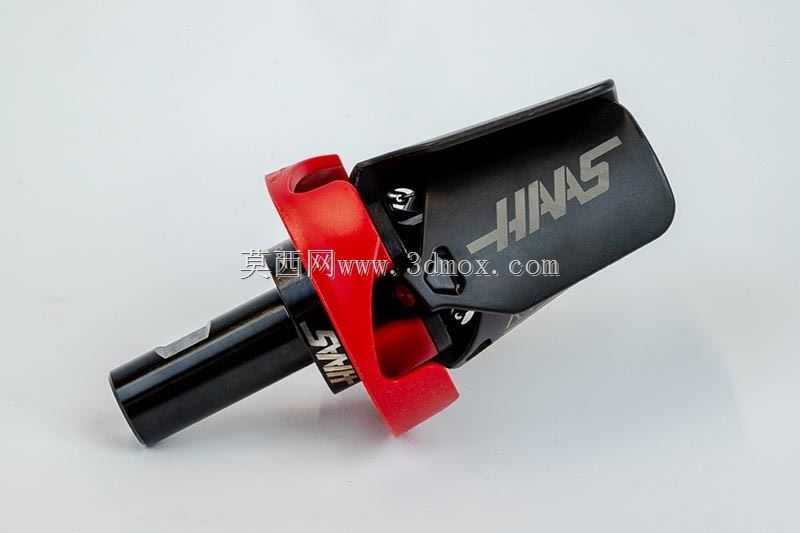

  在立式加工中心、数控铣床这类金属切削设备的日常运行里,加工舱内的气流组织长期是容易被忽略的细节:切削过程中高压冷却液喷射形成的油雾、铝屑铸铁屑被刀具甩向舱壁,主轴端长时间重切削累积的热量滞留在护罩内部,既会让观察窗快速积雾遮挡操作人员对刀、看切屑的视线,悬浮的细微金属颗粒还会附着在主轴锥孔、导轨防护帘、行程开关触点表面,慢慢磨蚀运动副密封面。这套适配Haas系列数控设备的舱内清洁风扇,正是针对加工舱内部的气流扰动需求做的结构设计,核心作用是在加工循环中持续驱动舱内空气定向流动,一方面把悬浮的油雾、细碎切屑吹向舱体后侧的排屑通道与吸雾口,避免颗粒在工作台面、工件夹具表面沉降,另一方面带动主轴周边滞留的热空气循环,降低护罩内局部积热带来的电气元件老化风险。

  从结构组成来看,整套风扇分为扇叶旋转组件与安装基座两部分:旋转端采用三叶大倾角桨叶布局,扇叶叶型并非普通民用轴流风扇的等厚平板,而是参考工业冷却风机的翼型做了扭转角渐变设计,叶根位置弦长更宽、安装角偏大,保证电机输出扭矩可以高效转化为轴向推力,叶梢位置做了小角度上翘与圆角修形,既降低高速旋转时叶梢和护罩内壁间隙产生的涡流噪音,也避免金属切屑意外卡入叶边间隙。三片扇叶沿轮毂周向120度均布,动平衡冗余量按照工业设备连续运转工况预留,轮毂中心和驱动电机输出轴的配合段设计了扁位防转结构,不需要额外打紧顶丝就可以传递旋转扭矩,拆装维护时直接拔下扇叶就能清理叶面积攒的油泥。下方的安装基座为实心矩形配重块结构,没有采用常见的薄板冲压支架,而是用整块实体块做安装承载:数控设备加工时切削冲击、主轴启停的振动会持续传递到舱内附件,厚重的矩形基座自身重量可以抵消扇叶高速旋转产生的微幅振动,不需要在舱壁额外打多个固定孔,直接放置在加工舱顶部空余平面、或者护罩内侧的预留安装位,靠基座底面的防滑减震垫就能保持位置稳定,也方便用户根据不同加工工况调整吹风角度——比如加工石墨电极时把风扇朝向工作台吹走石墨粉尘,加工铝合金件时朝向舱门观察窗吹,避免油雾附着在玻璃上。

  安装边界层面,整套结构的外形尺寸完全适配中小型立式加工中心的舱内空余空间:矩形基座的长宽控制在三百毫米区间内,高度不超过一百五十毫米,不会和Z轴主轴上下行程、刀库换刀路径发生干涉,扇叶旋转扫掠直径控制在两百毫米左右,安装时只需要保证扇叶旋转圆周和周边管线、护罩加强筋预留二十毫米以上安全间隙,就不会出现运动剐蹭。驱动部分适配机床舱内常用的24V直流低压电机,供电可以直接接驳机床备用辅助输出端口,不需要额外布设强电线路,电机外壳做了防油防水密封处理,长期暴露在含切削液雾气的环境里也不会出现线圈短路。实际产线应用里,这类风扇除了数控加工舱使用,也可以布置在焊接工位的除尘罩入口、小型注塑机的模具周边,用来吹散局部滞留的烟尘或者热空气,结构本身没有复杂的曲面薄壁特征,不管是做3D打印样件验证风路,还是直接用尼龙棒、铝板机加工出成品扇叶与基座,都可以直接还原三维结构的装配关系,建模时所有配合面的公差、安装孔位都按照实际工业装配逻辑预留,扇叶和电机轴的配合间隙、基座和安装面的接触平面度都符合机械设计规范,没有出现民用玩具模型常见的壁厚不均、装配干涉问题。
