Allmatec液压精密机用虎钳结构

　　这套虎钳结构面向加工中心、数控铣床、精密镗床等金属切削工位的工件装夹需求，属于机床工作台上长期使用的基础工装附件。实际产线里，虎钳通常通过底部定位键与工作台T型槽对齐，再用压板或T型螺栓压紧，承担毛坯方料、预制件、六面体零件和小型夹具底板的固定任务；在批量加工中，它直接决定工件重复定位的稳定性，也影响换料节拍和刀具可达空间。

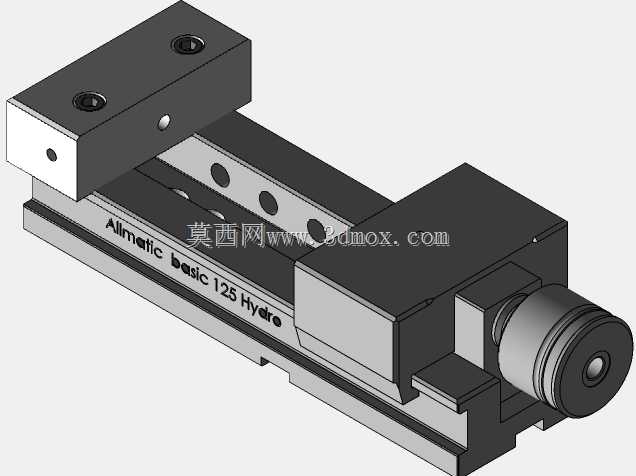

　　从功能上看，该结构采用固定钳体与活动钳身配合的方式，钳口沿长导轨方向移动，形成直线夹紧行程。前端设置液压/增压式施力机构，操作者通过端部构件输入较小外力，即可在钳口处获得较大且相对稳定的夹紧力。相比普通螺杆虎钳，这种结构在重载切削、粗加工去余量以及多件重复装夹时更有优势：夹紧过程冲击小，力值衰减低，活动钳身受力后不易回退；当刀具承受断续切削或较大侧向进给时，工件仍能保持可靠约束。

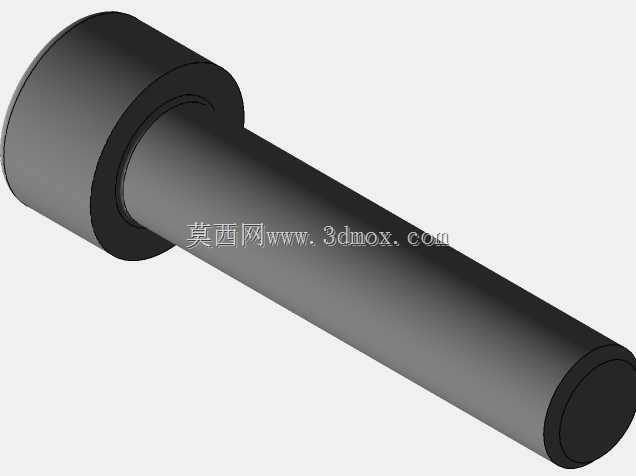

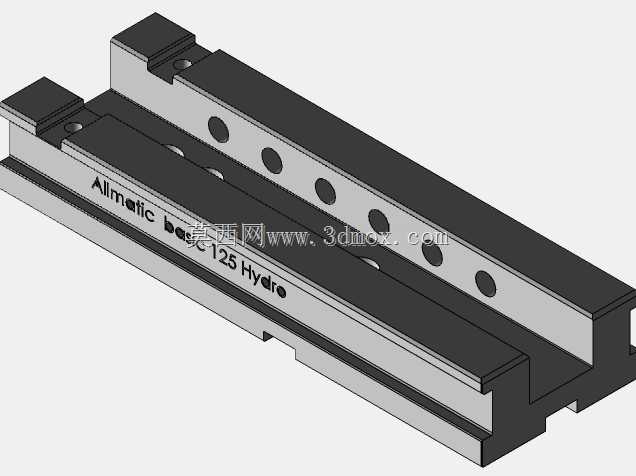

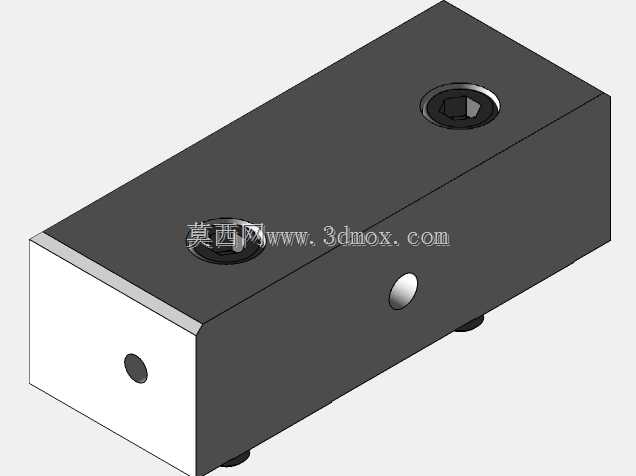

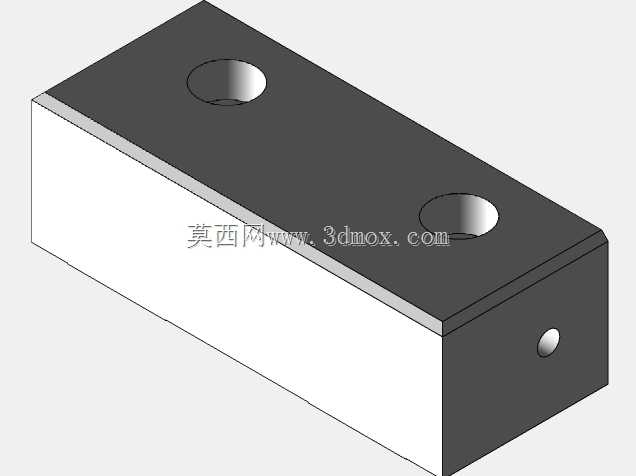

　　建模时需要重点表达钳身、导轨滑座、活动块、固定钳口、油缸/增压单元、端部端盖以及连接螺钉之间的装配关系。钳体主体承担弯曲和剪切载荷，底面应保证与工作台接触的平面度；导轨区域需要限制活动钳身上下、左右的多余自由度，只保留沿夹紧方向的平移。固定钳口和活动钳口的夹持面一般做成可更换形式，钳口牙纹或光面形式可根据毛坯件、精加工件区别选用。模型中钳口安装孔、定位销孔和沉头螺钉位置都应保留，便于后续出工程图时直接核对装配关系。

　　设计思路上，这类虎钳不是单纯追求外形紧凑，而是在钳口开度、夹持高度、本体刚性和操作空间之间取平衡。长条形底座提供较大的支撑跨距，可降低工件在切削力作用下的倾覆趋势；加高钳口能够扩大对较高坯料的接触范围，但钳口悬伸过大又会引入弹性变形，因此筋板、侧壁厚度和滑块配合长度需要协同考虑。端部液压单元的外径、长度和操作件回转空间必须明确，避免在机床防护门、刀库换刀路径或工作台限位附近发生干涉。

　　外形尺寸与安装边界是选型和布局时的关键。虎钳沿夹紧方向的总长决定工作台占用长度，底座宽度决定与相邻夹具、转台或桥板的并装距离；钳口闭合时的最小长度、张开后的最大长度，以及钳口顶面距工作台面的高度，都要纳入工装设计。底部定位键槽通常用于快速找正，T型槽压板位置则要避开底座薄弱区域。若在四轴桥板、分度盘或多工位托盘上使用，还需校核虎钳重心、夹紧力方向与回转半径，防止高速进给或转位时产生附加力矩。

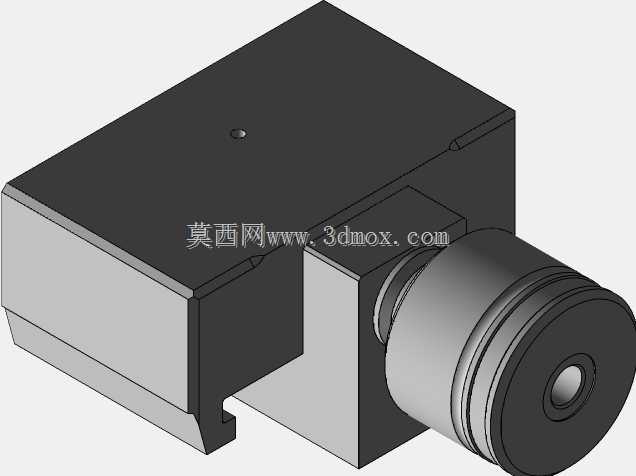

　　结构细节上，导轨副应体现合理的配合面，而不是将活动钳身简单贴合在底座上。滑块与长槽之间需要承受钳口偏转力矩，接触长度过短会导致局部压应力集中；油缸或增压机构的轴线应尽量接近工件夹持中心，以减小钳口抬头趋势。端部圆柱组件包含壳体、活塞、推杆、密封安装位和端盖等层次，虽然外观模型不必完全表达密封沟槽，但在面向制造的设计中，这些位置关系到装配顺序和维修拆换。

　　在实际加工场景中，该虎钳可用于单件修配，也可成对布置在长工作台上实现多工位装夹。粗加工时关注大夹紧力和抗振能力，精加工时则更重视钳口平行度、工件基准面贴合以及装夹变形控制。对于薄壁件，还可配合软钳口、成型钳口或辅助支承使用，避免局部压力过大造成压痕或变形。整体结构紧凑、受力路径清晰，适合作为机床夹具设计、工装选型校核和非标自动化夹紧机构参考。
