马自达RX7转子增压动力总成结构

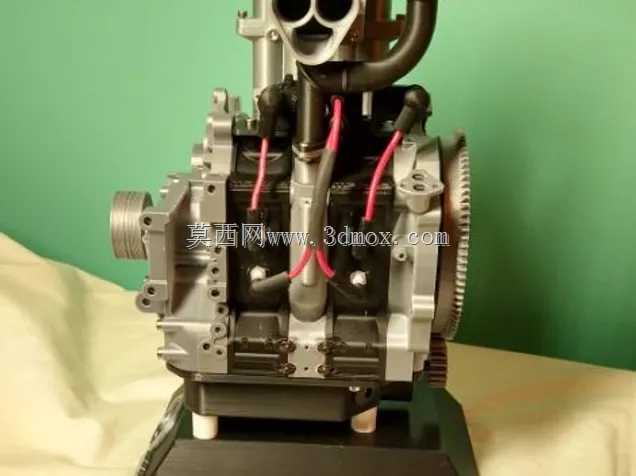

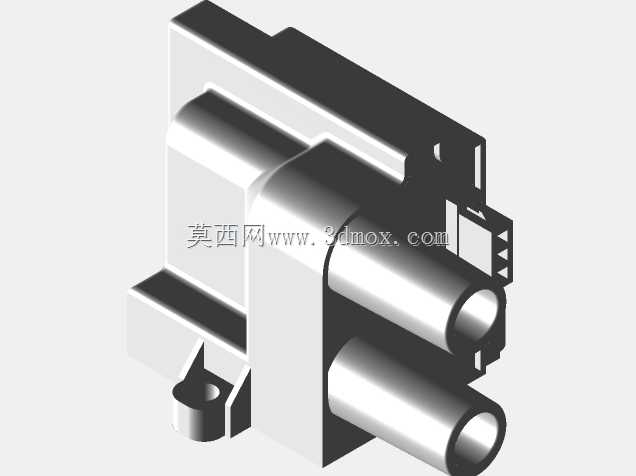

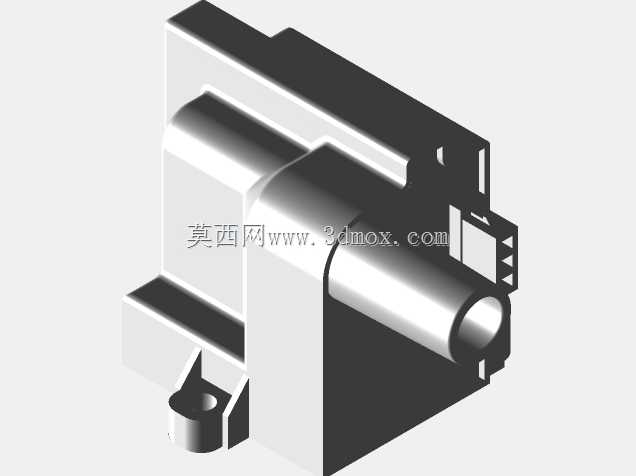

　　这套动力总成三维结构围绕马自达RX7所搭载的双转子Wankel发动机展开，完整还原了转子引擎本体、涡轮增压单元、进排气歧管、冷却接口、安装支座以及外围传动连接部件的空间装配关系，可用于跑车动力改装方案校核、转子发动机教学演示、动力舱布局干涉检查以及汽车零部件结构拆解分析。

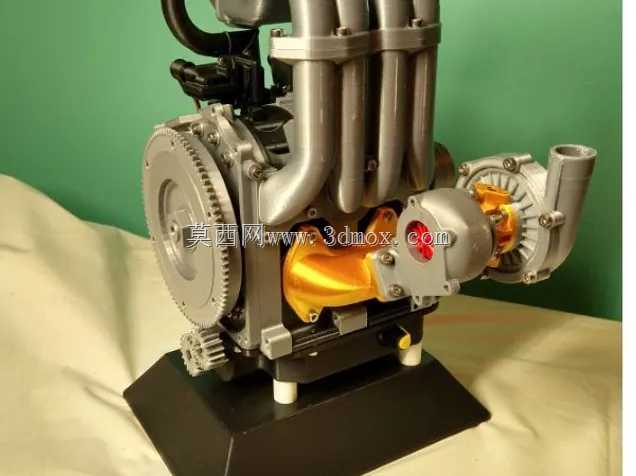

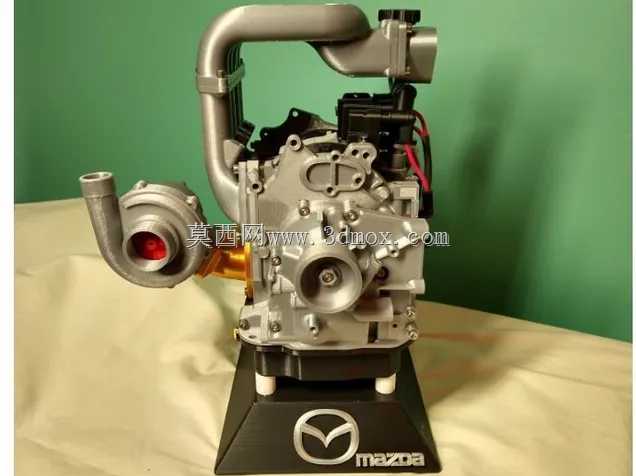

　　从实际装车场景来看，该类动力单元多用于后驱运动车型的动力舱内，转子引擎依靠三角转子在缸体内做行星回转运动，替代传统往复式活塞的直线运动，取消了复杂的连杆配气机构，整机轴向尺寸紧凑、运转振动小、高转速功率密度突出；配套的涡轮增压器布置在引擎排气侧，通过排气废气流驱动压气机叶轮，对进气进行压缩后送入进气歧管，大幅提升转子燃烧室的充气效率，弥补自然吸气转子机型低扭偏弱的特性。

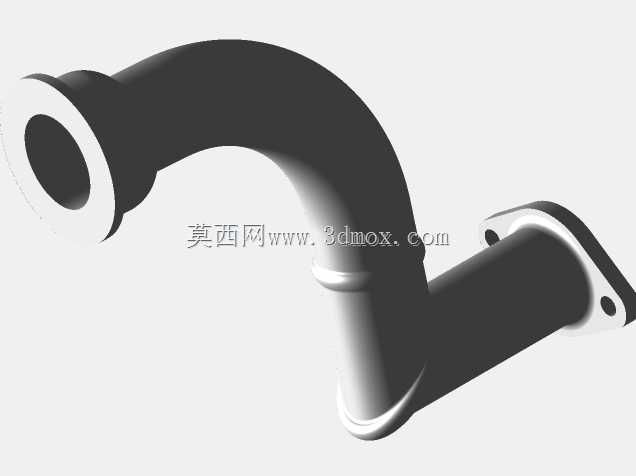

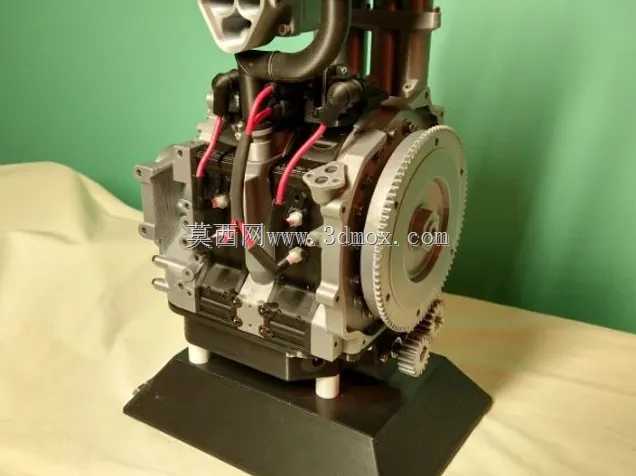

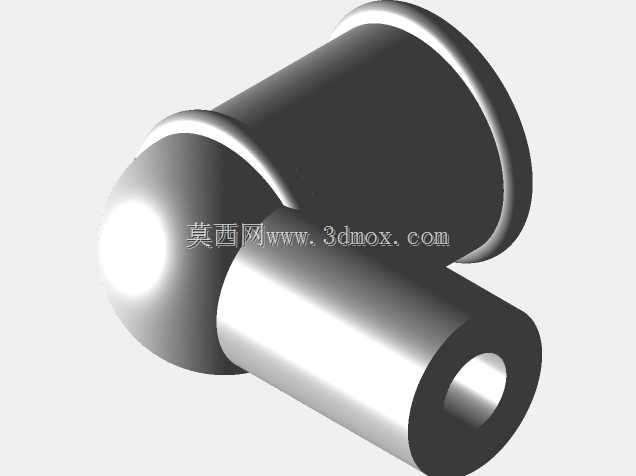

　　结构设计层面，模型首先还原了转子引擎核心的壳体分层逻辑：前后端盖、中间隔板与转子缸体组合形成两个独立的密封工作腔，三角转子在腔内随偏心轴回转，依次完成进气、压缩、做功、排气四个冲程；偏心轴输出端集成启动齿圈与飞轮连接法兰，齿圈外齿参数与启动马达驱动齿轮匹配，保证启动啮合间隙。引擎顶部排布的四根独立金属进气管路对应双转子的前后进气口，管路走向避开涡轮高温区域，减少进气热辐射影响；排气侧涡壳直接对接引擎排气通道，缩短排气路径，降低排气脉冲损耗，压气机侧出气口通过管路衔接中冷器安装位，为压缩后的高温进气预留冷却通路。

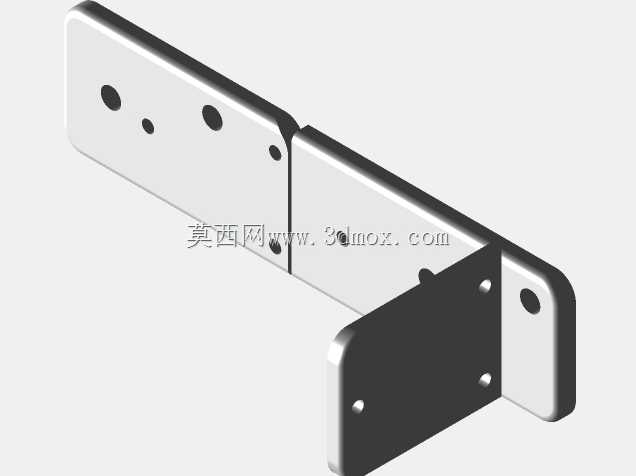

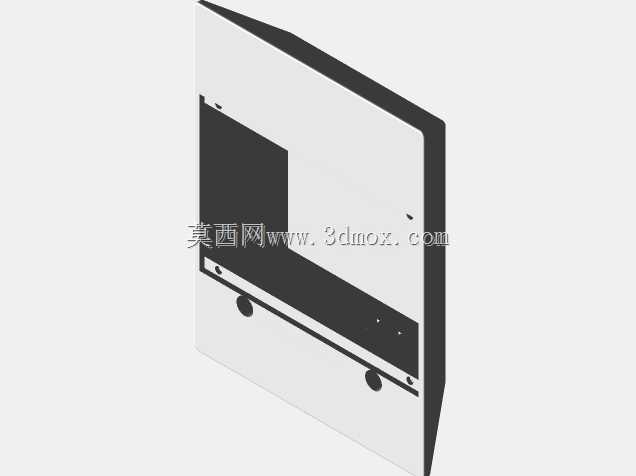

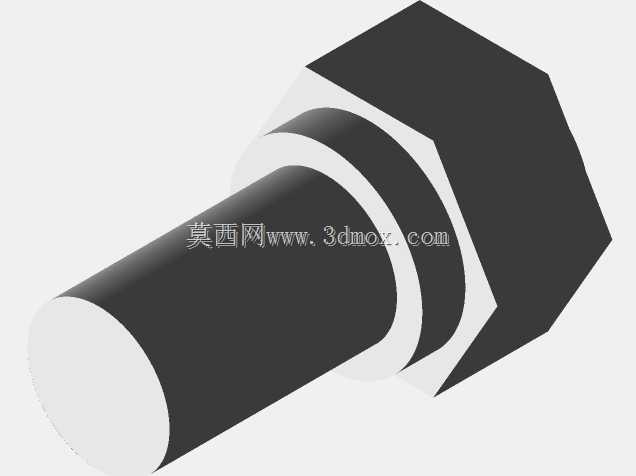

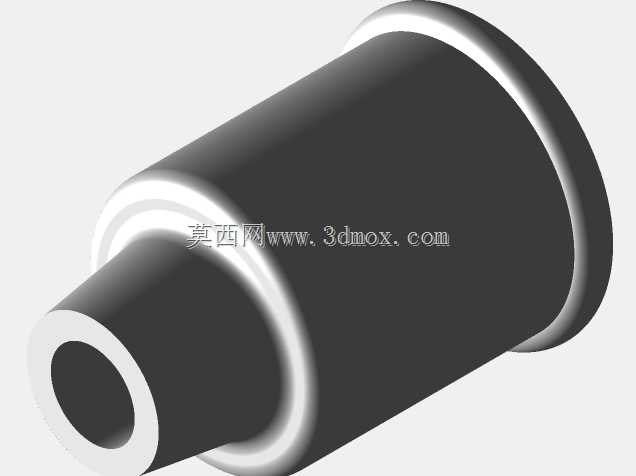

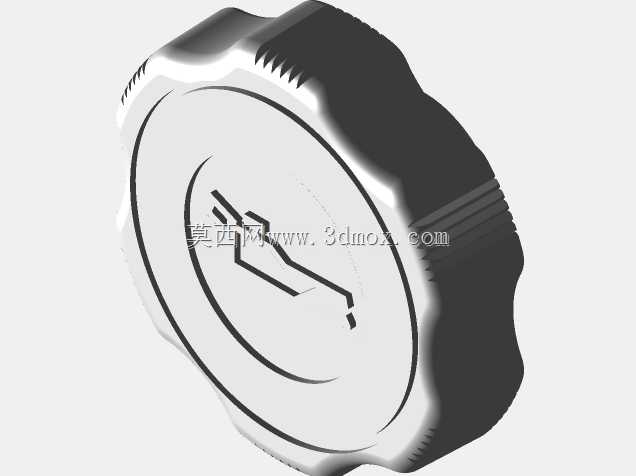

　　安装边界方面，整套动力总成底部设置一体式刚性安装支座，支座预留四个与车身副车架对接的螺栓孔位，支座支撑柱采用隔震垫安装结构，抵消转子引擎高转速运转产生的微幅振动；引擎外围附件的布局充分考虑维修拆装空间：涡轮旁通执行器、机油供给管路、冷却水道接口均布置在手可触及的外侧区域，拆解维护时无需拆卸主体壳体即可完成涡轮管路、密封垫片的更换。整机外形轮廓适配RX7原厂动力舱的横向安装空间，进气歧管最高点、涡轮侧最外端与引擎盖、车身纵梁的预留安全间隙均符合实车装配要求，传动端对接变速箱的法兰端面定位精度与原厂动力输出轴同轴度要求一致。

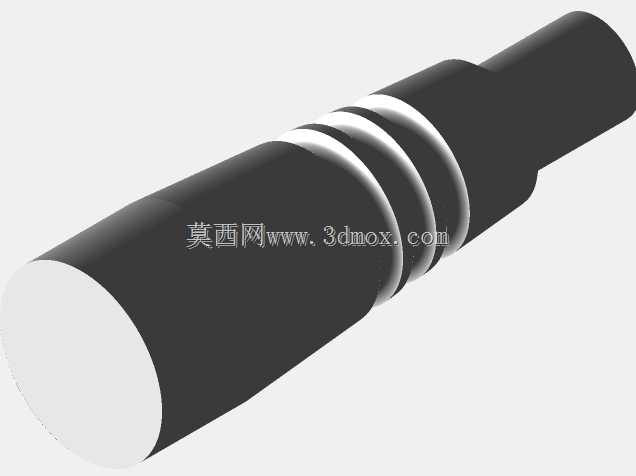

　　建模过程中对各部件的配合关系做了完整还原：转子与缸体型面的密封槽、偏心轴轴颈与轴承的配合位、涡轮叶轮与涡壳的径向间隙、进气管法兰的密封面厚度都按照实际装配逻辑搭建，既可以用于剖切展示转子引擎的内部工作原理，也能为动力改装时的涡轮选型、管路走向设计、机脚强化改造提供直观的空间参考，帮助结构设计人员快速核对动力总成与周边车架、冷却系统、供油系统部件的干涉情况，减少实车试装阶段的反复调整工作量。
