五叶螺旋桨玩具结构设计

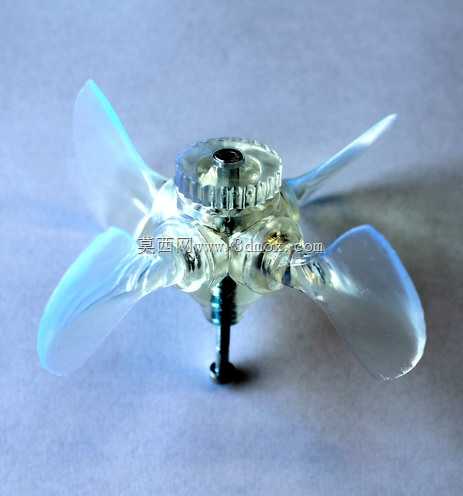

　　这个螺旋桨玩具的建模重点不在复杂装配，而在小尺寸旋转件的叶片曲面、中心轮毂与轴孔配合。整体采用五片桨叶围绕中心轮毂均布的形式，叶片外缘形成近似圆形的扫掠边界，适合桌面展示、手工转动演示以及小型气动机构的原理验证。桨叶在空间中带有明显扭转角，根部与轮毂平滑过渡，端部逐渐变薄，这种处理能够兼顾打印成型时的强度和旋转时的视觉效果。对于结构设计人员来说，这类零件看似简单，实际需要同时考虑叶型连续性、壁厚分布、支撑生成和动平衡趋势。

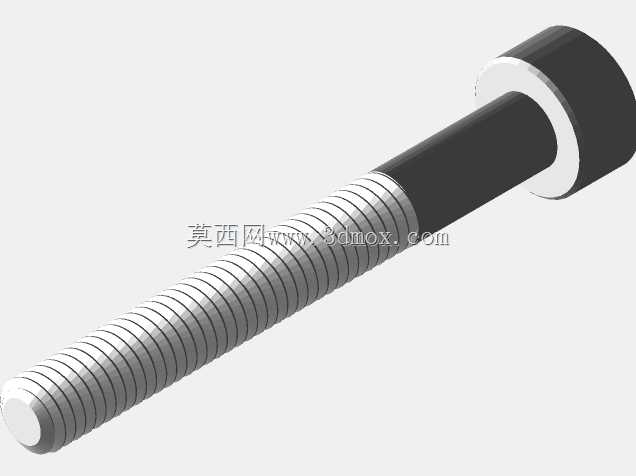

　　从使用场景看，该结构可以作为玩具风轮、教学演示件、小型气流推动件或3D打印练习样件。叶片并不追求严格航空螺旋桨的气动效率，而是偏向可制造、易装配和外观完整。中心透明区域表现为轮毂与轴套组合，轴向开孔用于穿入细轴或螺钉，孔位需要与外部支架保持同轴。若用于实际转动，轴孔直径、轮毂长度和叶片径向尺寸要一起校核：轴孔过松会造成偏心抖动，过紧则会增加装配难度；轮毂过短会使叶片在轴上摇摆，过长则占用支架空间。

　　外形边界方面，五片桨叶展开后占据较大的径向空间，安装时不能只看轮毂直径，还要按叶片最外端的旋转圆预留安全间隙。桨叶前缘和后缘均为薄壁区域，在打印方向选择上应避免大面积悬空。若采用光固化成型，薄叶边缘可以获得较细腻的表面，但需要注意清洗后固化引起的轻微翘曲；若采用熔融沉积成型，叶片摆放角度、支撑密度和底板粘附会直接影响成型成功率。叶片根部承受主要弯曲载荷，圆角过渡不能省略，否则旋转受阻或跌落时容易在根部分层断裂。

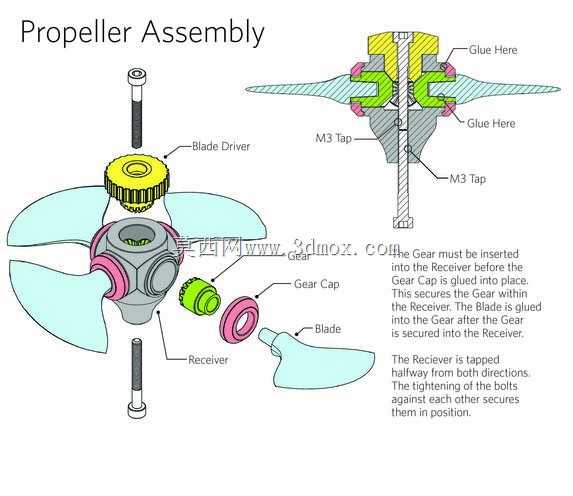

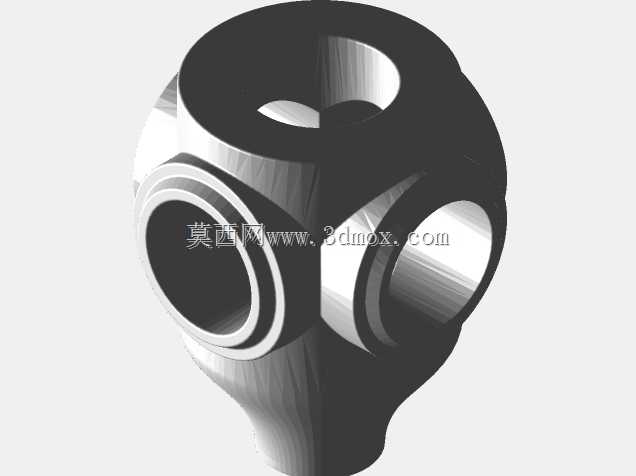

　　设计思路上，中心轮毂承担定位和传力作用，桨叶则通过曲面扭转形成视觉上的推进姿态。五叶布局相比三叶结构，在同等外径下单片叶面积可以更小，转动时轮廓更饱满，玩具属性更强；但叶片数量增加后，相邻叶片之间的流道变窄，若用于真实吹风场景，风阻和噪声也会相应增加。因此在建模时需要明确目标：如果只是桌面玩具，应优先保证叶片造型完整和打印稳定性；如果要接入微型电机，则需要进一步控制质量分布，给每片叶片保持相近的壁厚和截面形状，减少旋转不平衡。

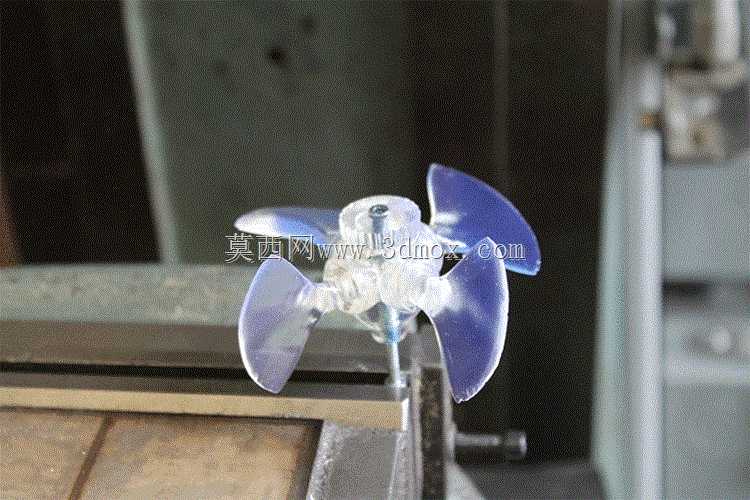

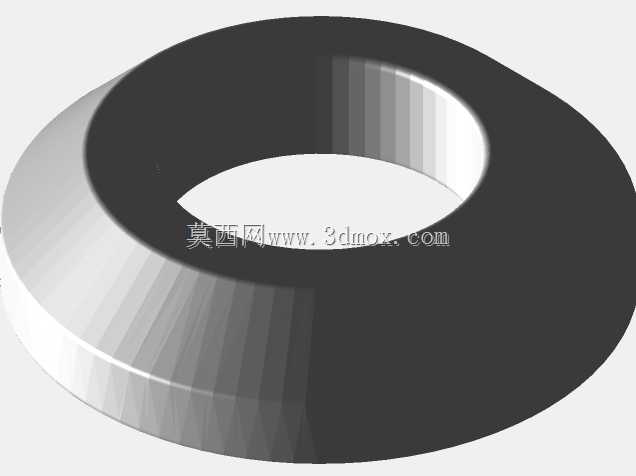

　　安装边界还包括支架与桨叶之间的轴向距离。图中桨叶中心穿设在细轴上，后方需要留出轮毂长度，前方则应有锁紧或限位结构，防止转动时沿轴窜动。叶片与底座、夹具或电机外壳之间不能发生擦碰，尤其在叶片受外力轻微变形时，外缘最容易接触周围零件。实际设计中可在旋转圆外侧增加防护圈，或将桨叶布置在开放式支架上，让气流和视觉观察都不受遮挡。

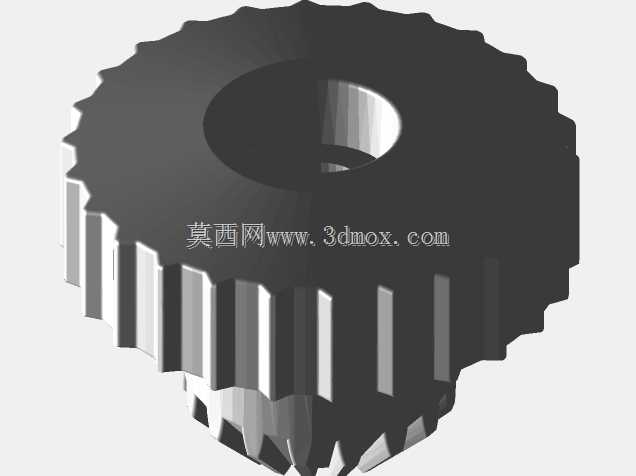

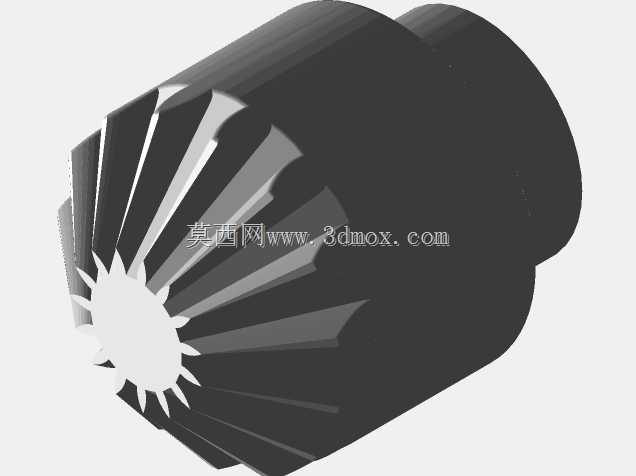

　　从三维建模流程看，可先建立单片桨叶的曲面轮廓，再通过圆周阵列得到五叶结构。叶型截面从根部到端部逐步变化，根部厚度较大以传递扭矩，端部厚度减小以降低边缘质量。轮毂与叶片合并为一体后，需要检查相贯区域是否存在尖角、重叠面或壁厚突变。轴孔位置应位于旋转中心，孔口可增加小倒角，便于轴件穿入。若后期要装电机，还应在轮毂端面预留联轴器或紧配螺钉的空间，不能只按静态展示件处理。

　　该类零件对3D打印设备的校准也有直接要求。叶片曲面薄、悬伸大，平台水平度、材料收缩和支撑拆除方式都会影响最终形状。打印完成后，应先检查五片叶片是否有明显变形，再轻转桨叶观察外缘跳动。若作为玩具使用，边缘应保持圆滑，避免薄刃状结构；若作为机构演示件，则可通过调整轴孔配合、轮毂长度和叶片厚度，让转动更加顺畅。整体结构紧凑、造型直观，适合用于曲面建模、圆周阵列、薄壁打印和小型旋转装配的练习与验证。
