多段可活动铰接蛇形3D打印摆件

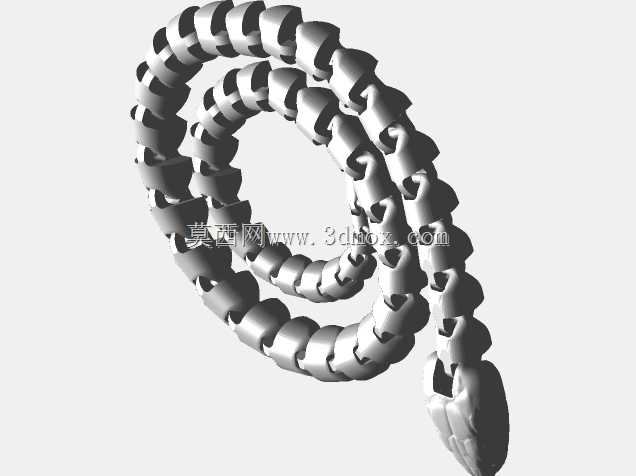

　　这款仿生铰接蛇的结构设计，核心围绕FDM熔融沉积3D打印的工艺特性展开，所有关节采用一体成型的嵌套铰接方案，无需后续组装、额外销轴或者粘接工序，打印完成后清理支撑即可直接活动，是桌面级3D打印创意结构里非常典型的免装配可动设计案例。从结构拆分逻辑来看，整条蛇身被均匀划分为数十个独立的链节单元，相邻链节之间通过内嵌的球头卡扣或者半包围铰接槽实现连接，每个铰接位置都预留了合理的转动间隙，既不会因为间隙过小导致打印后关节锁死无法弯折，也不会因为间隙过大出现链节脱开、松垮晃动的问题。设计阶段针对不同3D打印机的精度公差做了适配，常规0.4mm喷嘴、0.2mm层厚的打印参数下，铰接配合面预留0.2-0.3mm的活动余量，即使是普通入门级桌面设备也能顺利打印出可自由活动的关节，不需要二次打磨修整。

　　从实际使用场景来看，这类铰接蛇结构首先可以作为创意桌面解压摆件，蛇身可以任意盘绕、弯折、摆出不同的造型，既可以盘成螺旋状放置在桌面作为装饰，也可以拉伸成直线模拟蛇类爬行的姿态，关节的阻尼感经过结构优化，弯折后可以保持在设定的角度不会自行松脱，把玩的时候每一节关节都能小角度转动，顺着蛇身方向可以实现S形弯曲、侧向摆动，整体活动自由度远高于整体实心的蛇形模型。除了作为摆件和玩具，这种分段铰接的长条形柔性结构思路，也可以延伸应用到工业场景的柔性导向部件、管道内窥检测的模拟载体、仿生机器人的柔性躯干原型验证当中，设计人员可以参考这种链节铰接的排布逻辑，调整链节尺寸、铰接轴的转动限位角度，来适配不同的弯曲半径需求。

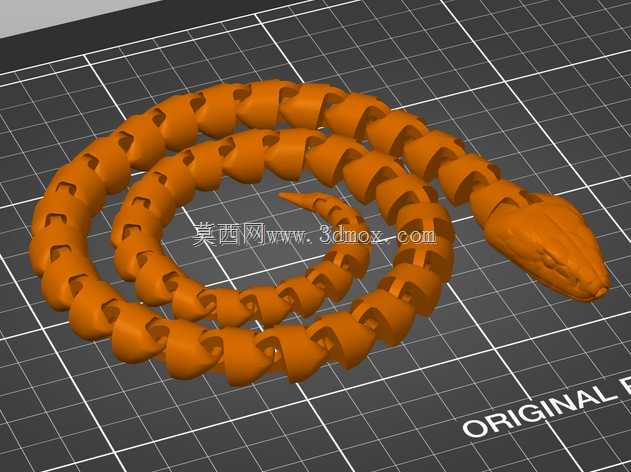

　　外形尺寸方面，整条蛇采用等比例缩放的仿生蛇类外形，蛇头部分做了写实的轮廓造型，区分出头部、躯干、尾部的粗细渐变，从蛇头到蛇尾链节的宽度、厚度逐步收窄，尾部末端收为尖细造型，整体盘绕状态下的占用边界和常规A4纸尺寸相当，打印时可以直接平铺在220mm×220mm的常规打印热床上，不需要拆分模型、也不需要斜向摆放就能完整容纳。如果需要更大尺寸的成品，也可以按比例整体缩放模型，缩放时只需要同步调整铰接配合面的间隙数值，避免放大后间隙过大松脱、缩小后间隙不足关节粘死。蛇身每一节链节的外侧都做了圆滑过渡，没有尖锐棱角，打印完成后不需要额外打磨毛边，盘绕摆放的时候链节之间互相贴合，接触面做了弧面匹配，弯折时不会出现相邻链节的棱角互相干涉卡滞的问题。

　　设计过程中针对3D打印的支撑添加做了优化，所有铰接位置的嵌套结构都采用自支撑角度设计，铰接槽的悬空面角度大于45度，打印时不需要在关节内部添加支撑，避免支撑残留在铰接缝隙里导致关节无法活动，仅蛇头底部少量悬空位置需要添加少量易拆除的支撑，后期清理工作量极小。链节内部采用适度镂空的减重设计，在保证每一节结构强度、不会因为反复弯折断裂的前提下，减少打印耗材的用量，同时降低整体重量，让蛇身摆出悬空姿态的时候不会因为自重过大出现关节自行下垂变形。铰接位置的卡扣结构做了防脱限位，相邻链节转动到最大角度时会被限位结构挡住，不会在正常把玩、弯折的过程中互相脱开，只有刻意用力拆分才能将链节分离，兼顾了活动灵活性和连接可靠性。蛇头部分和第一节躯干链节同样采用铰接结构连接，头部可以小幅度左右、上下摆动，进一步提升了仿生的真实感，区别于头部和躯干固连的简化设计。
