哈斯机床工位气动枪挂置收纳支架

　　在数控加工车间的日常运维场景里，工位旁零散放置的气动吹屑枪、手动操作工具往往会随意搭在机床护罩边缘或者工作台面上，加工过程中产生的切削液飞溅、铁屑散落很容易让工具滑落磕碰，既会拖慢操作工换用工具的取放节奏，掉落的工具还可能刮伤机床防护漆面、磕碰已加工完成的工件表面，这款挂装式工具支架正是针对哈斯系列立式加工中心的工位侧边空间做的适配收纳结构。

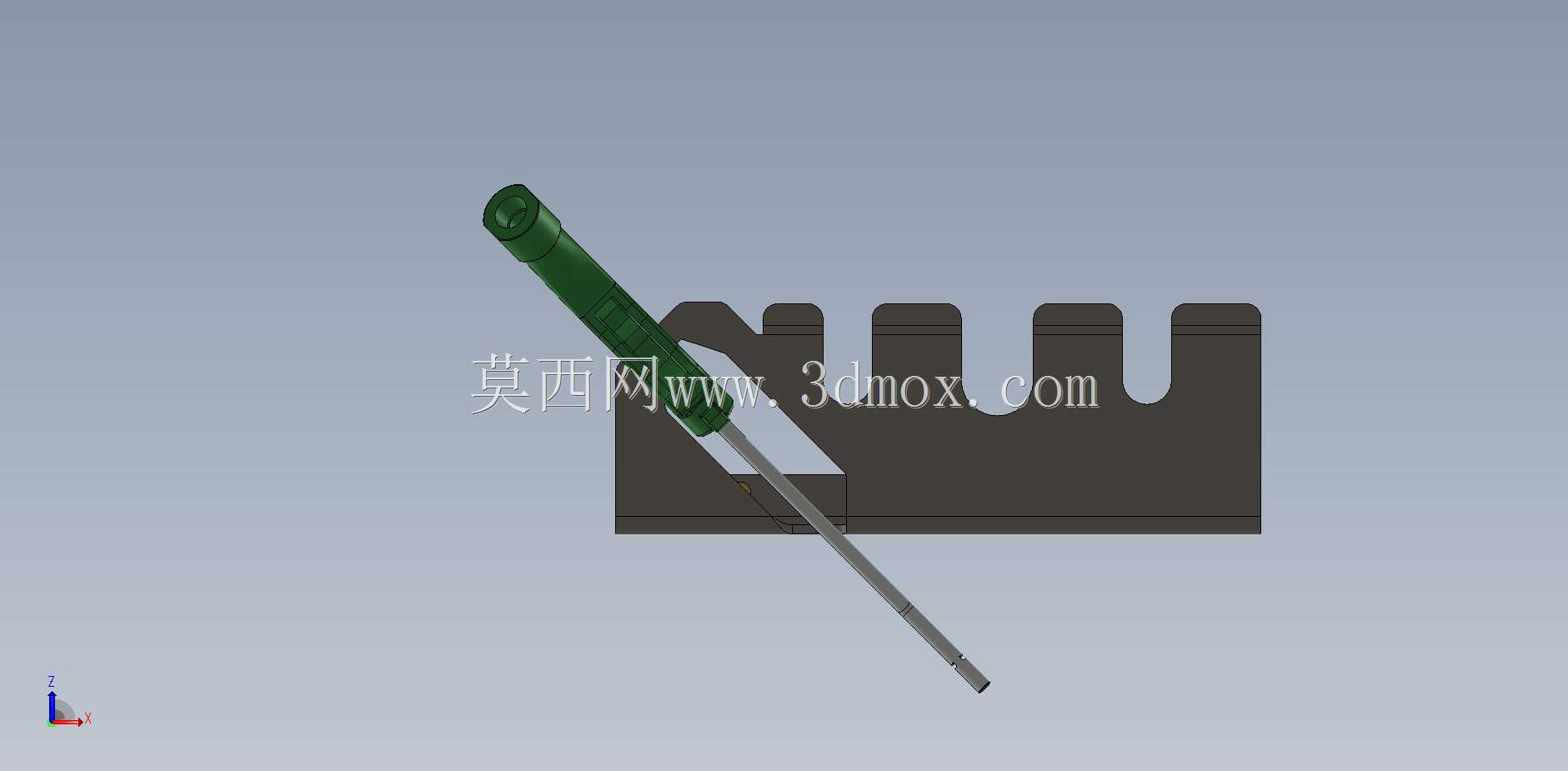

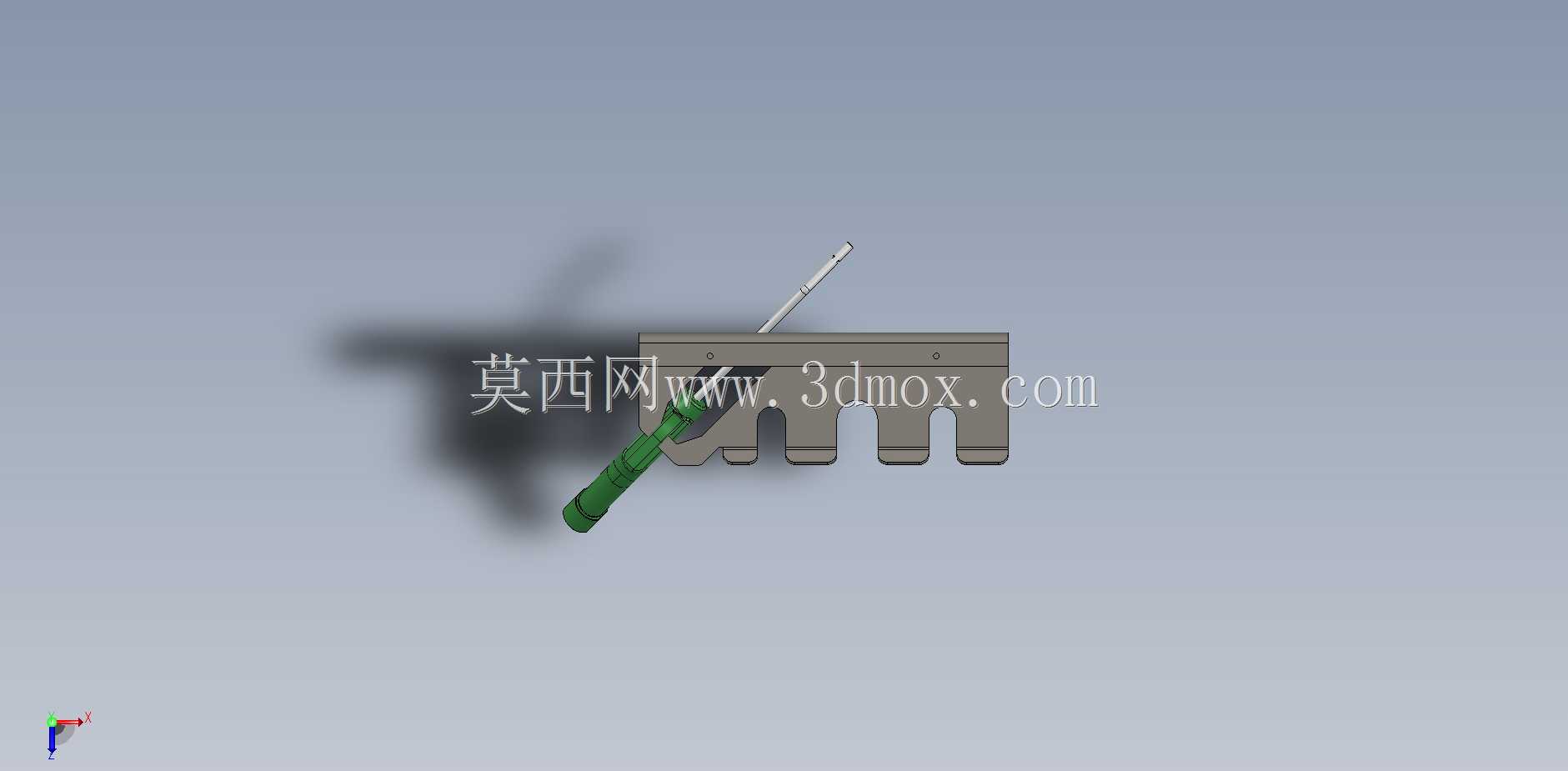

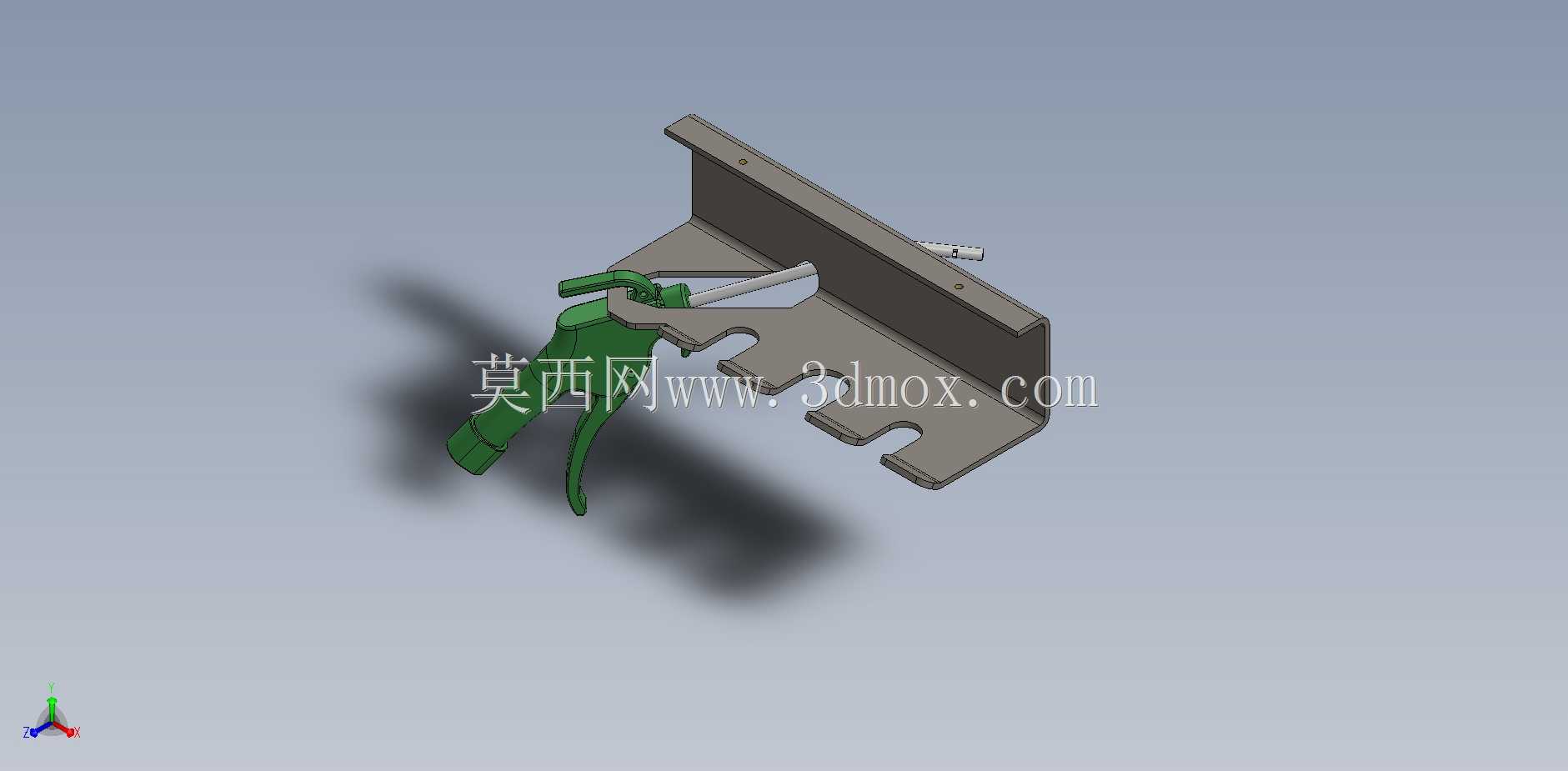

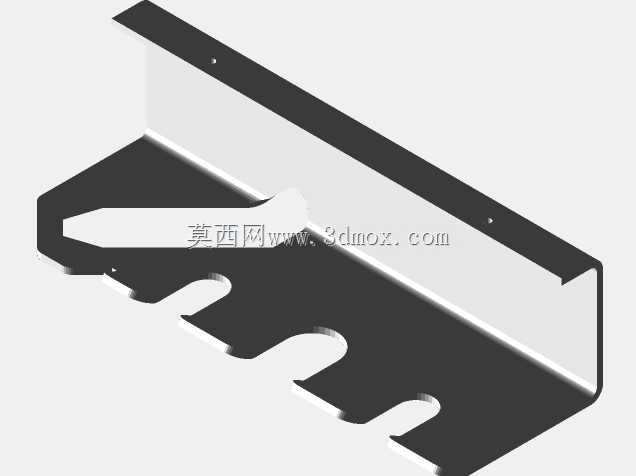

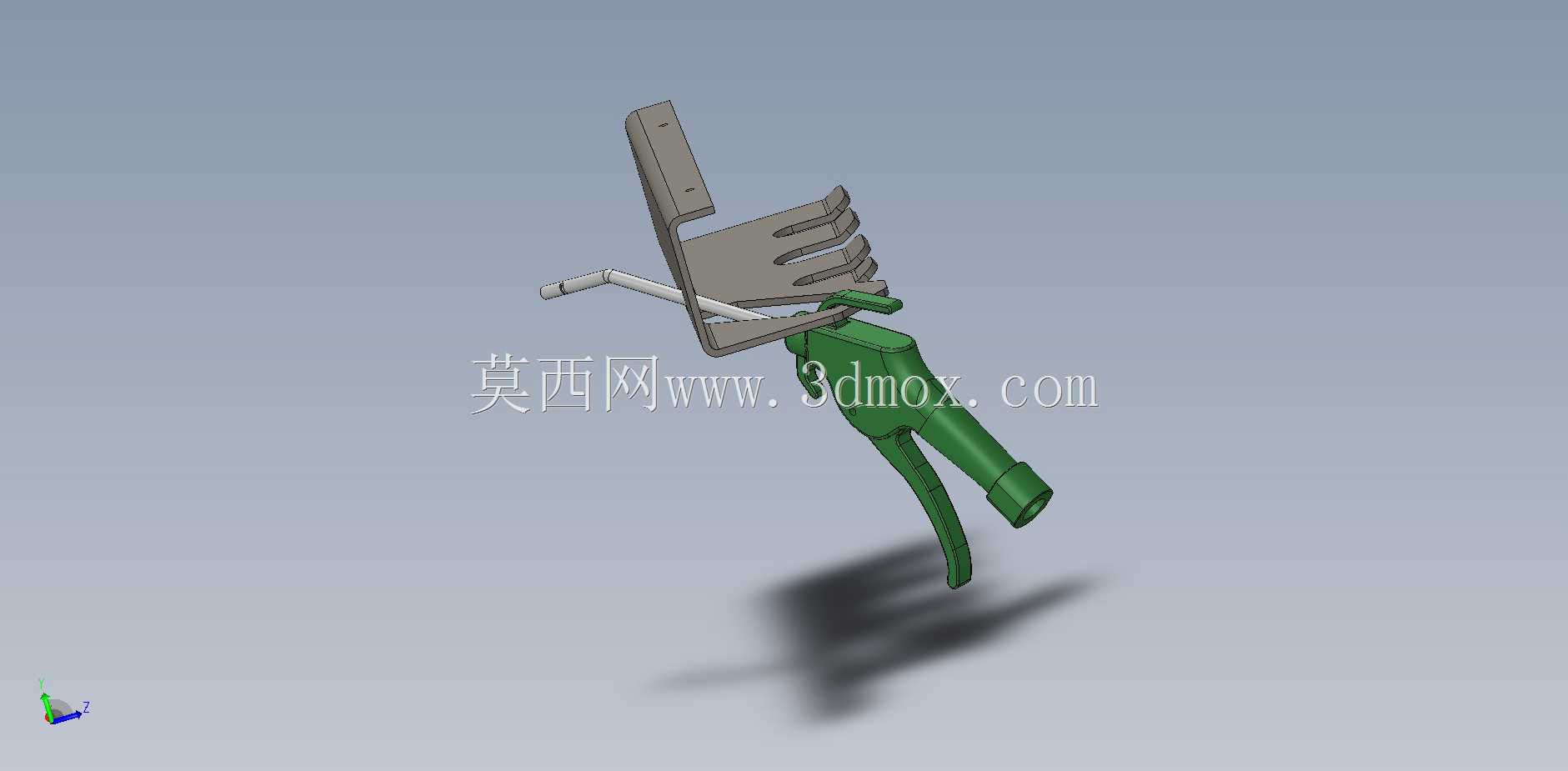

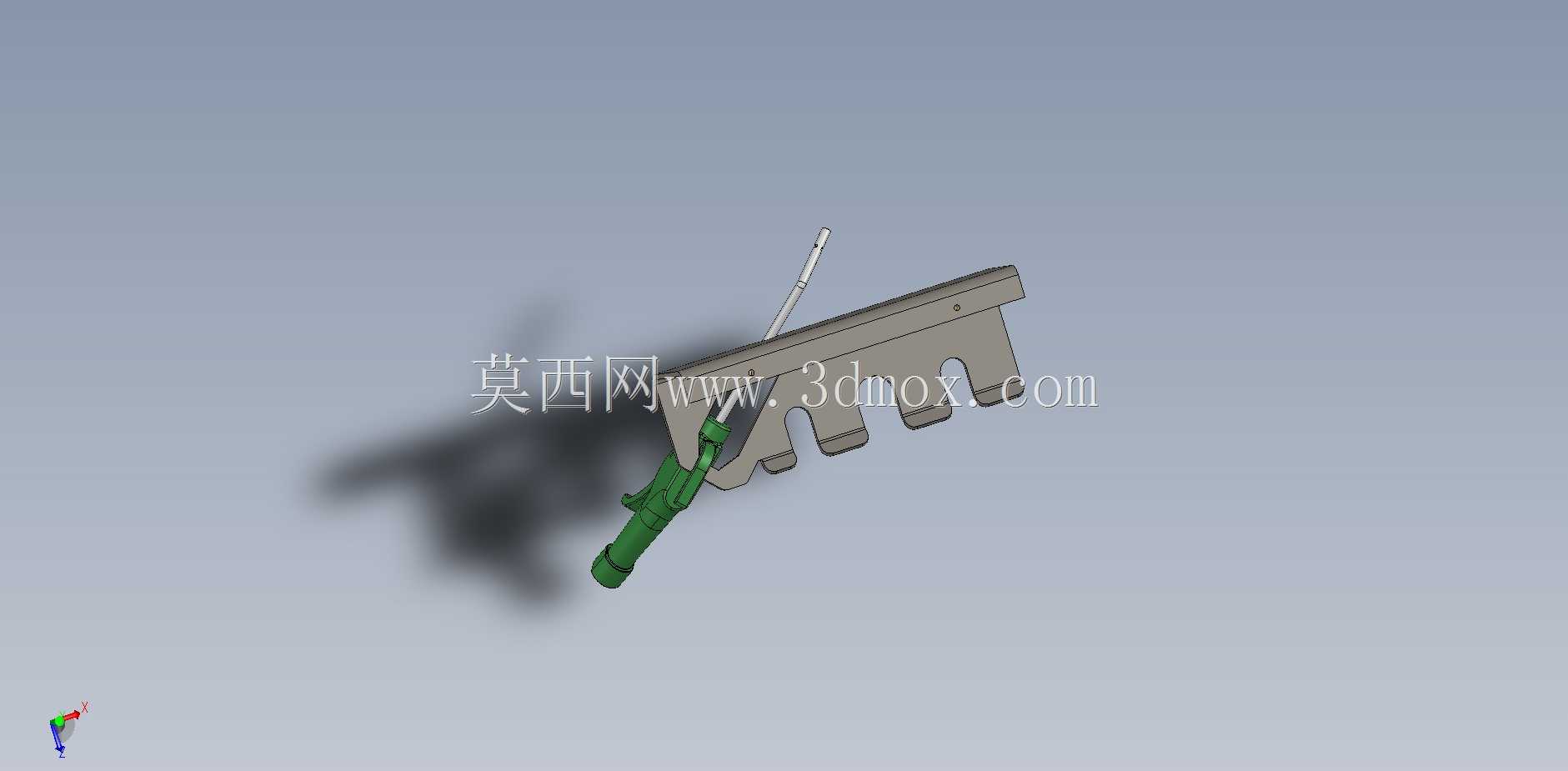

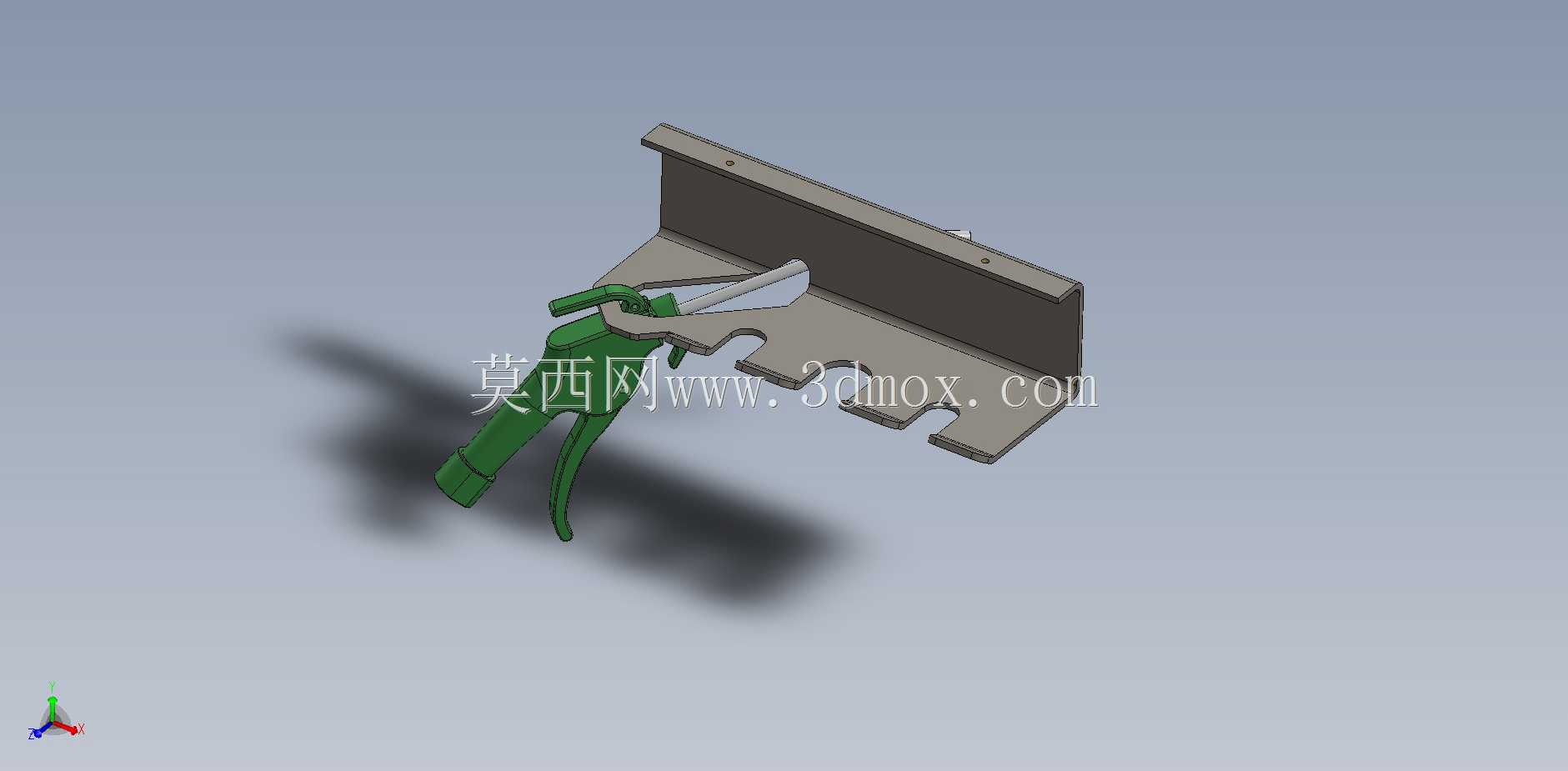

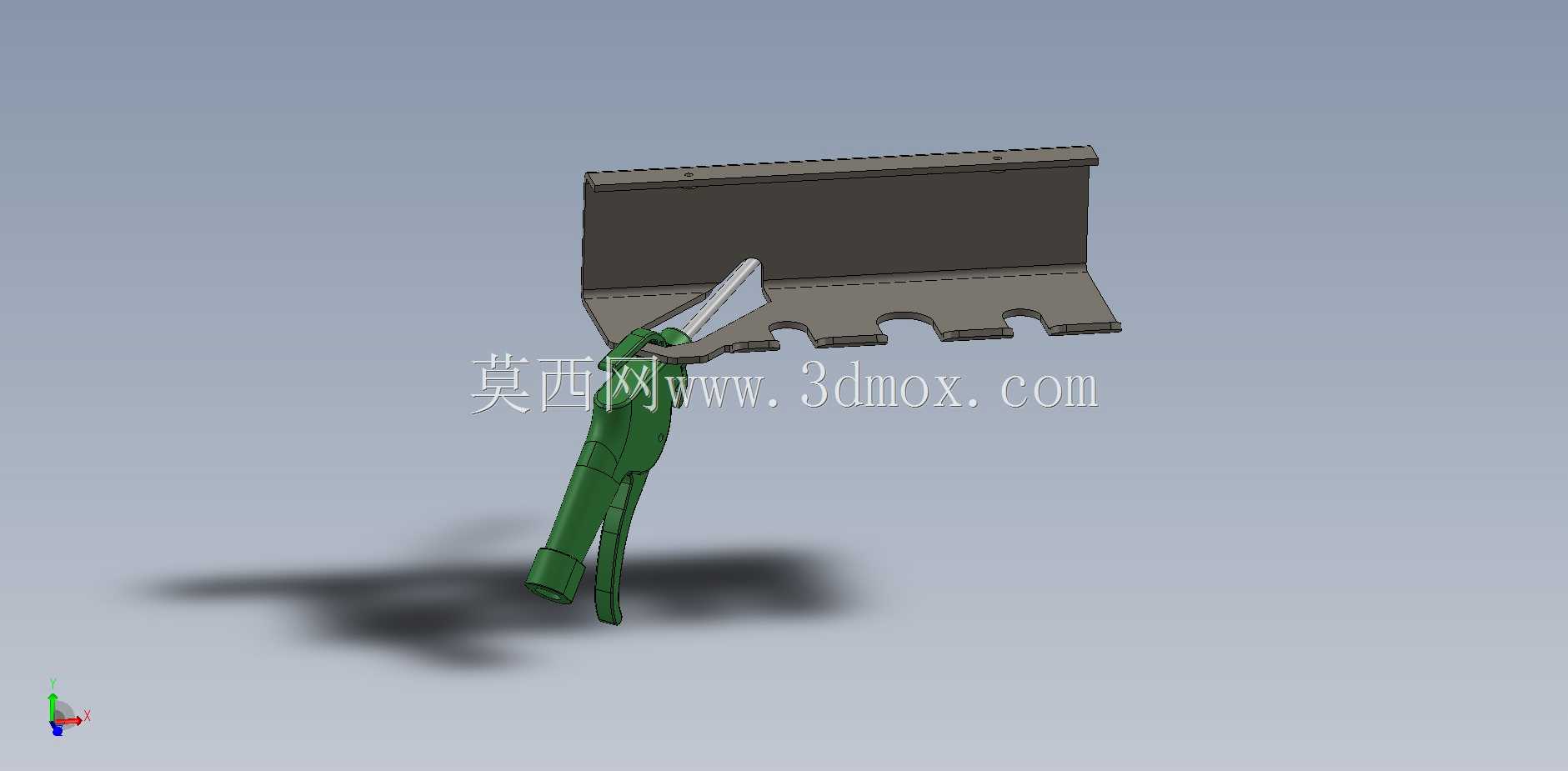

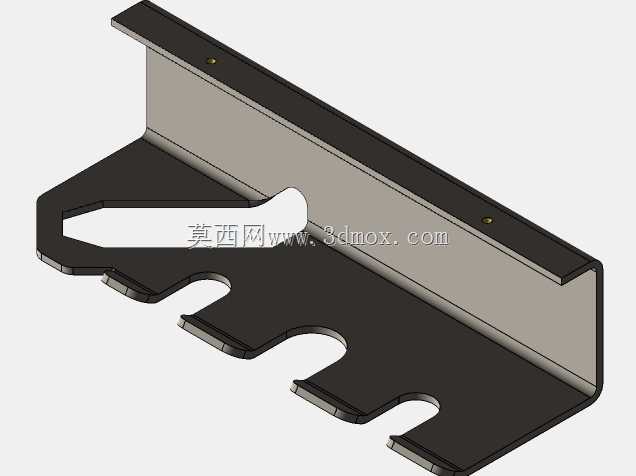

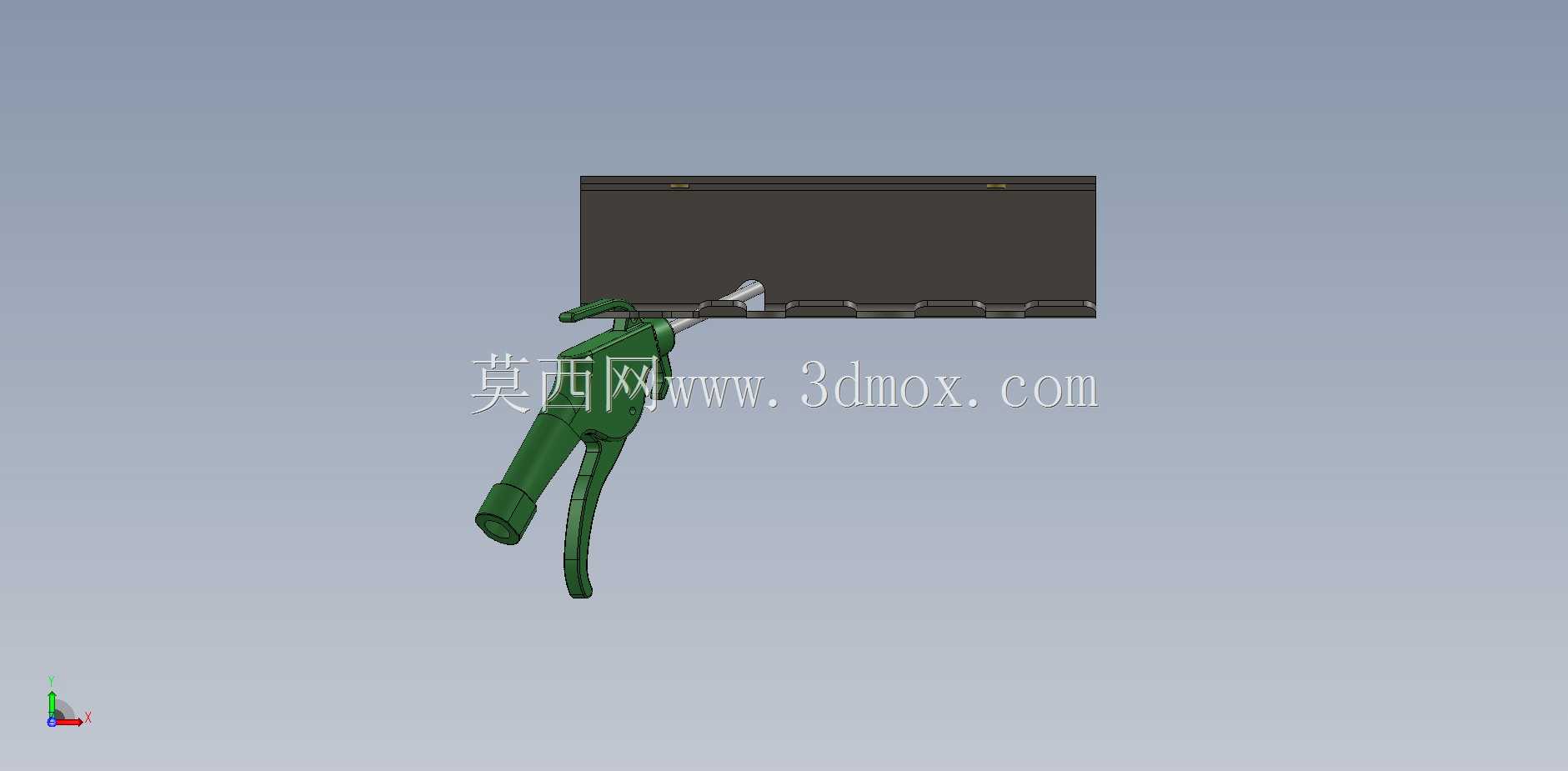

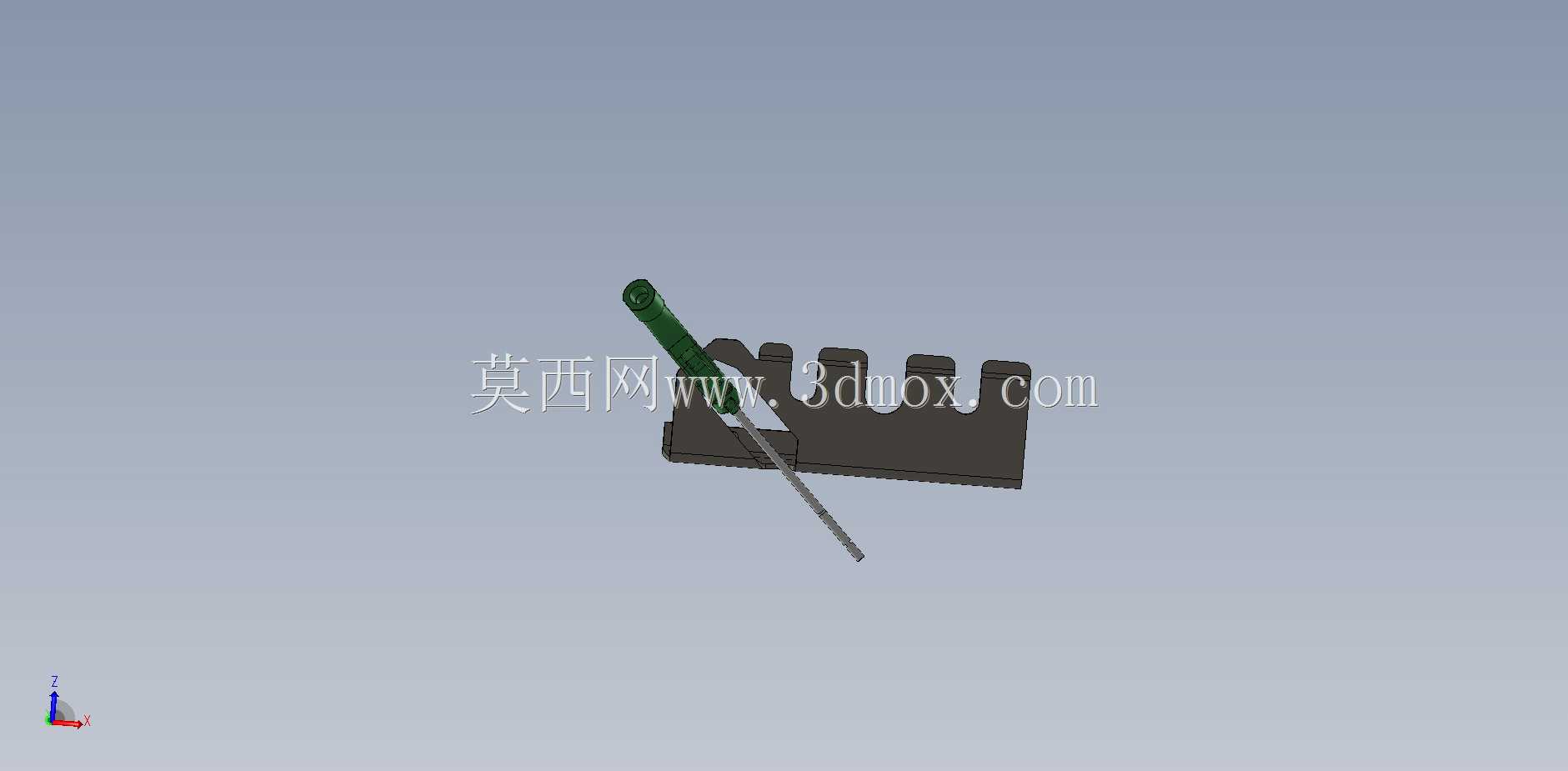

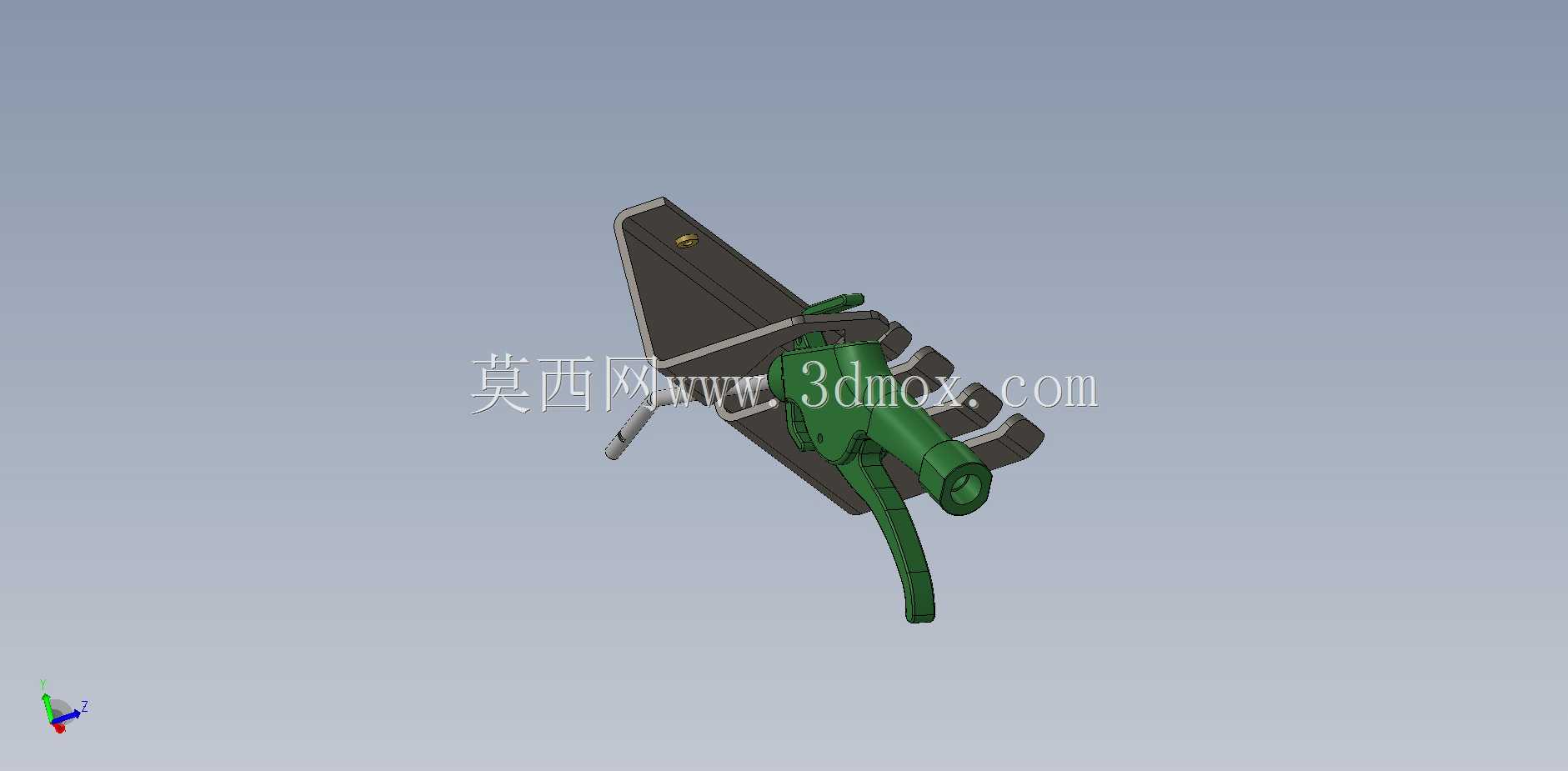

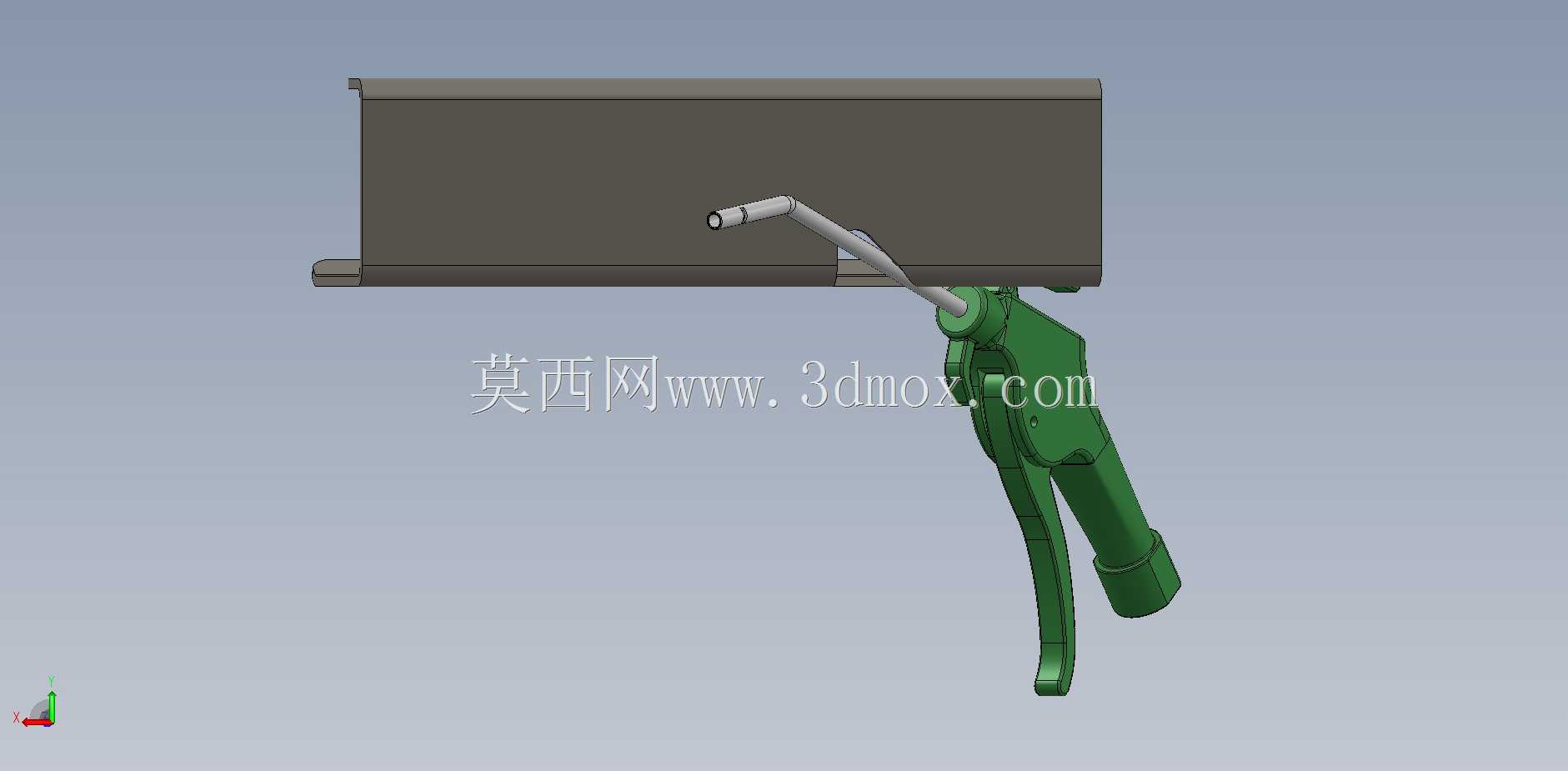

　　从实际使用逻辑出发，这款支架没有采用复杂的联动或者调节结构，整体依托一块折弯成型的金属承载板作为主体：靠后的竖直板段预留了对应安装孔位，可以直接锁附在机床侧边的防护立板、工位旁的铝型材立柱或者设备旁的工具挂板上，安装时只需要确认挂装后工具悬出的位置不会和机床防护门开合路径、刀库换刀动作轨迹发生干涉即可，竖直安装面的孔位间距适配常规车间挂板的孔距规格，不需要在机床本体上额外做打孔改造，避免破坏设备原厂防护结构。向前延伸的水平承载板段做了多组异形卡口开槽，卡口的轮廓完全对应气动吹枪的枪身、握把以及管线接头的外形，图中搭配的绿色气动吹枪可以直接卡入对应槽位，握把自然向下垂落，枪头的吹嘴部分朝向工位操作侧，操作工站在机床装夹工位上伸手就能够到，不需要转身走到工具柜旁翻找；其余几个空置卡口可以分别挂放卡尺、扳手、加力杆这类长柄常用工具，卡口边缘做了外翻折边处理，既可以强化薄板承载的结构刚度，避免挂放较重工具时板件出现弯折变形，也能消除薄板裁切后的锐边，防止操作工取放工具时被割伤。

　　设计阶段最先敲定的是安装边界尺寸：支架整体竖直挂装后的总高度控制在两百毫米以内，水平方向从安装面向外伸出的深度不超过一百八十毫米，这个尺寸刚好卡在机床防护门和周边工位走道之间的空余间隙里，不会突出到人员通行的通道上造成磕碰，水平承载板距离地面的推荐安装高度在一米一到一米三之间，匹配操作工站立时的手部取放高度，不需要弯腰或者抬手过度。承载板的厚度选用两毫米到三毫米的冷轧钢板，折弯后的截面惯性矩足以承载五到八件常用手动工具的总重量，长期挂装也不会出现板面下挠的情况；卡口的开槽宽度根据常用气动枪枪身的外径做了适配，槽口入口处做了小角度扩口引导，工具卡入的时候可以自动滑入定位，即便操作工手上沾有切削液或者油污，也能单手完成挂放动作。

　　和常见的台式工具置物架不同，这款挂墙式支架完全不占用工作台面的操作空间，原本台面上零散堆放工具的区域可以全部留给工件装夹、量具摆放，车间做6S工位整理时，每台加工单元旁的工具都有固定的归位位置，交接班清点工具时一眼就能确认物件是否齐全，避免工具遗落在加工舱内随主轴运动发生碰撞事故。板件后侧的竖直折边同时起到挡靠作用，挂放的工具不会向后贴靠到安装墙面，枪身附带的气管可以顺着支架侧边自然垂落，不会出现管线弯折憋气、影响气动枪吹气压力的问题。支架表面做喷塑处理后可以耐受车间内切削液雾气、油污的长期腐蚀，漆面不容易脱落，日常清理时直接用抹布擦拭表面的铁屑和油污即可，不需要额外的维护工序。针对哈斯机床VF系列机型的侧边安装孔位，支架的安装孔做了长腰孔余量，就算不同批次机床的护板安装孔位存在小幅偏差，也可以通过腰型槽调节锁附位置，适配不同年代投产的哈斯加工中心工位改造需求。
