皮尔森WorkholdingPro气动托盘基座

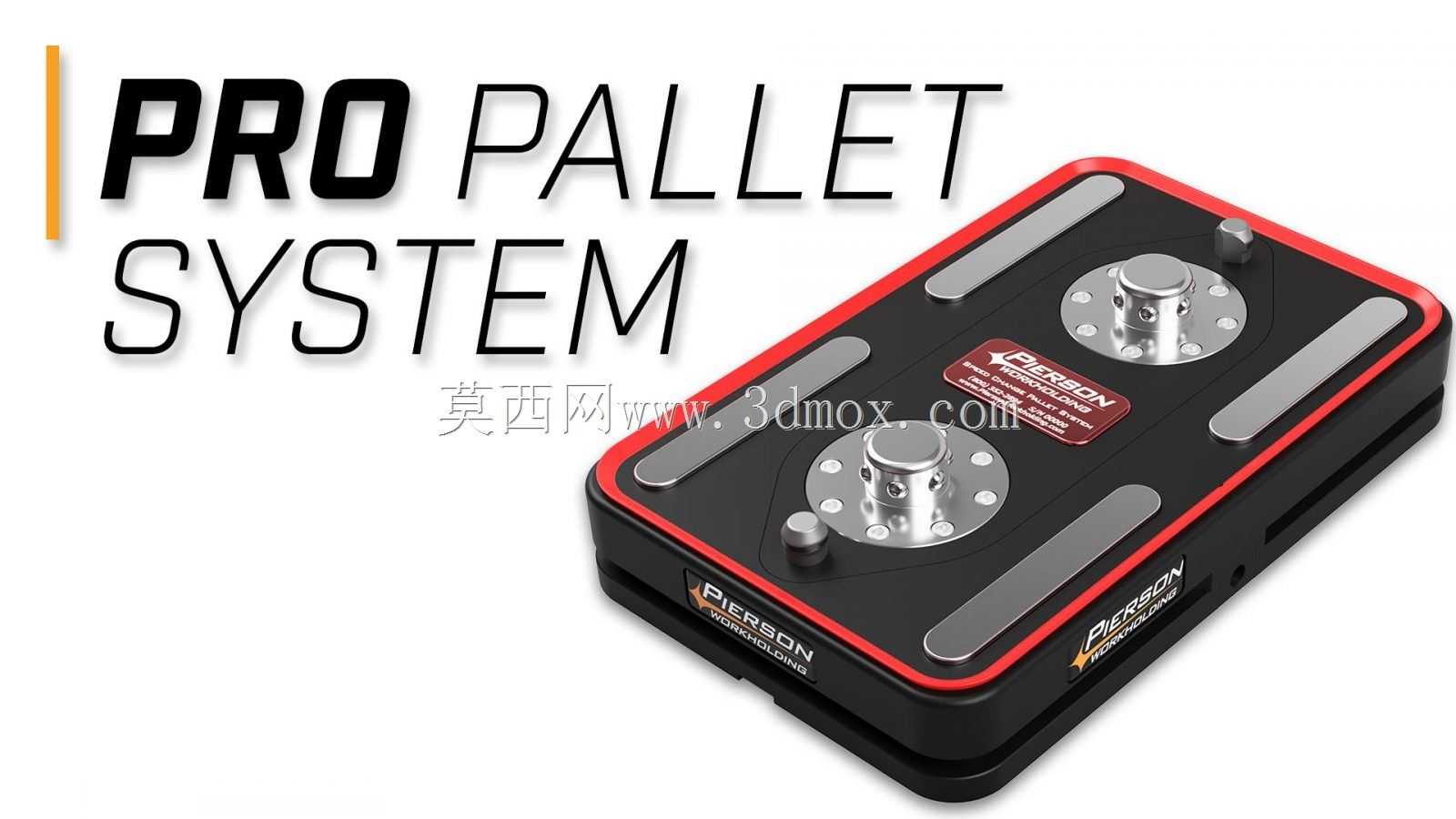

　　这套Pierson Workholding Pro托盘系统基座G4属于机加工车间里典型的零点快换工装单元，核心作用是把工件或者小型虎钳、多工位夹具在机床工作台上实现秒级重复定位，省去每次换装重新打表找正的辅助工时。从现场使用逻辑来看，基座本体采用厚铝板精加工而成，盘面预留两组圆形定位止口和阵列式T型槽/螺纹孔位，配合配套的红色真空气动管路、电磁阀块、定位销和拉紧螺栓，整套系统可以在加工中心、雕铣机甚至磨床工作台面上完成气路驱动的自动夹紧与松开。

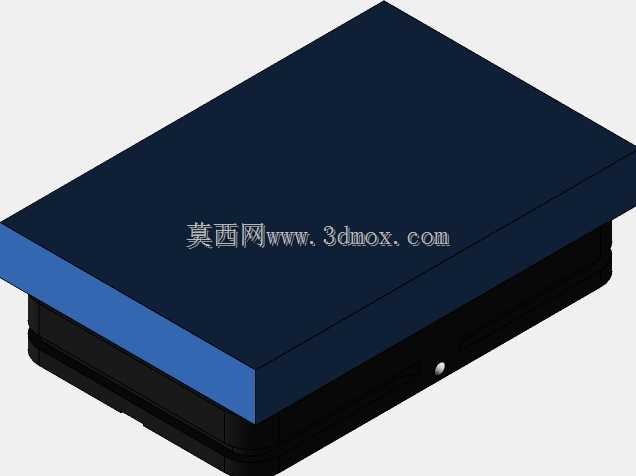

　　实际产线里这类托盘基座最常见的部署场景是小批量多品种换产频繁的精密加工单元。操作工在机床外的预装工位把毛坯件预先装夹到托盘上，完成首件对刀之后，后续每个托盘进入机床只需要落入基座定位锥孔，气路接通，内部拉紧机构动作即可把托盘牢牢压在基准面上，重复定位精度通常可以控制在微米级，机床不用再重复分中，程序坐标系直接调用即可。盘面两侧的银色定位柱承担粗导向，圆形拉紧座承担最终锁紧，黑色边框的托盘面板上加工出纵横排布的安装槽，既可以直接装夹板式工件，也可以转接平口钳、五轴自定心虎钳或者多工位并列夹具。

　　结构设计上，基座本体走的是高刚性低变形思路：底部整块铝合金铣出，四周做加厚围边，中间排布加强筋，避免夹紧力作用下盘面拱起；上表面经过磨削处理保证平面度，定位孔与销套采用过盈压装，销套本身选用淬火钢材，长期反复插拔也不会磨损基准。气路通道直接在基座内部钻孔走通，外部只留一个快插进气口，盘面看不到杂乱气管，切屑和切削液冲刷时也不容易损坏管路。配套的红色软管是耐压气动管，连接到脚踏阀或者电磁阀岛，操作工踩一下就能切换夹紧/松开状态，黑色小阀块集成了节流和保压结构，即便气源临时断开，托盘也不会瞬间松脱。

　　安装边界方面，基座底部按照标准机床工作台T型槽间距设计了沉头固定孔，可以直接用T型螺栓穿过槽位锁紧到工作台上，四周预留的台阶面方便打表拉平XY两个方向的平行度。基座整体厚度控制在几十毫米量级，不会过多占用Z轴行程，盘面长宽尺寸适配常见的半米行程立式加工中心，多台基座还可以并排拼接组成多工位流水线，一台机床上同时装夹四到六个托盘，机床在切削其中一个工位的时候，操作工在机床外完成其他托盘的卸料和装料，把主轴等待时间压到最低。

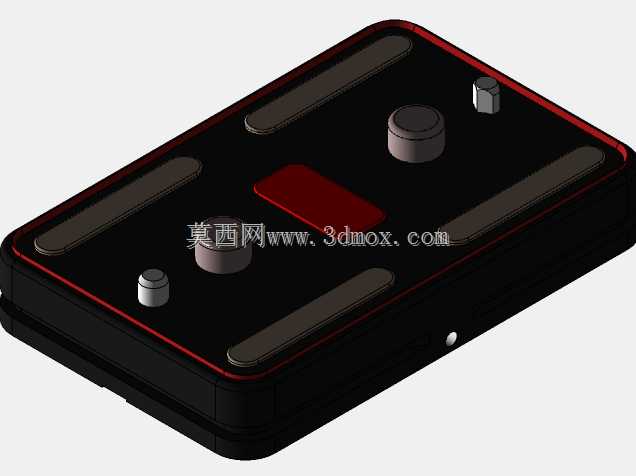

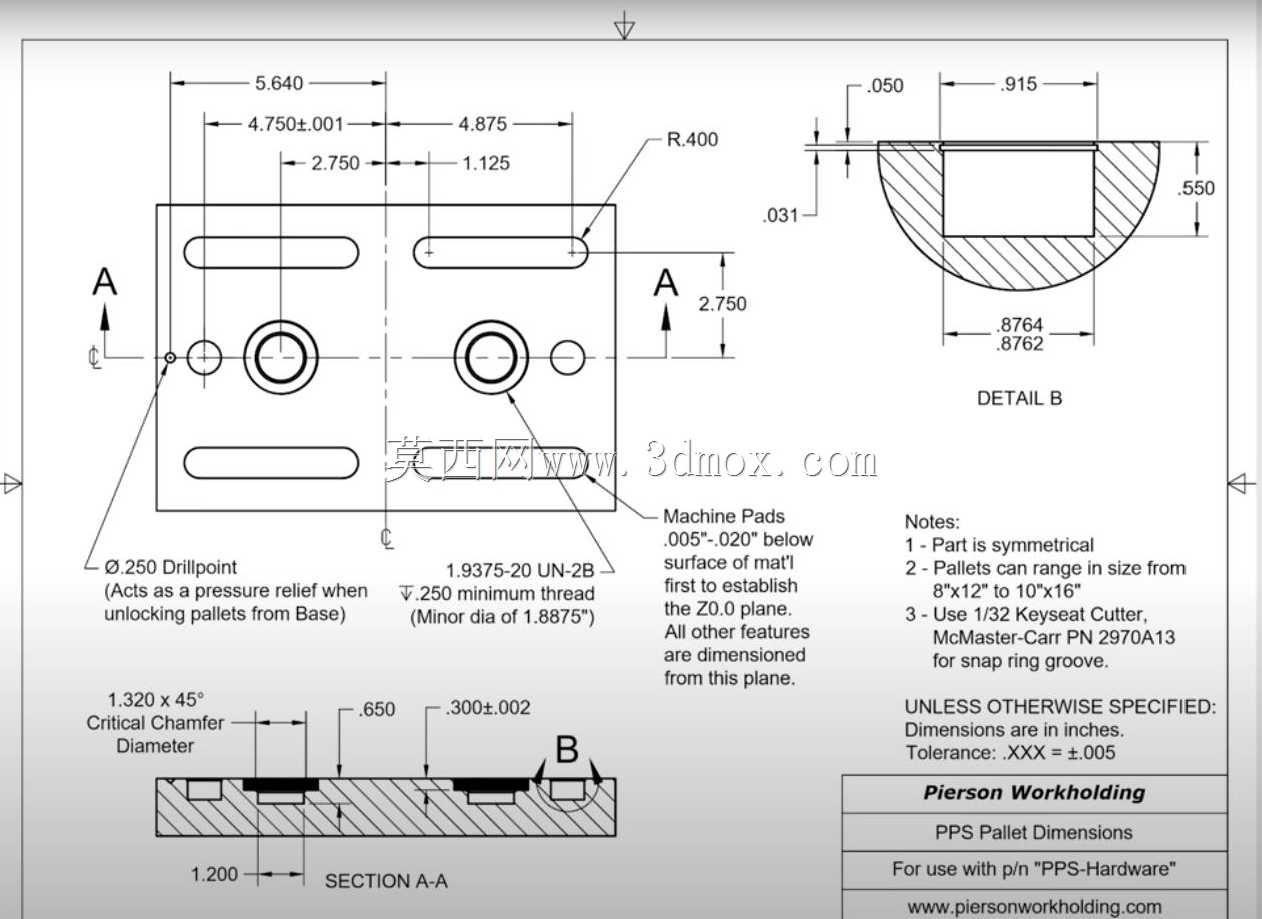

　　建模时需要重点还原的细节包括：基座内部的气路走向、定位销套与托盘锥面的配合关系、拉紧螺栓的螺纹规格、托盘面板上密封槽的位置以及电磁阀块的接口方位。这些特征直接决定后续出工程图时能否准确指导加工和装配，也方便在做产线布局仿真时校验托盘进出机床的行程空间、机械手取放托盘的抓取高度，以及与刀库、主轴端面的干涉情况。对于做自动化上下料单元集成的工程师来说，这套基座的三维数模还可以直接导入工作站仿真环境，验证机器人末端夹具抓取托盘耳位的姿态，提前发现气路接头与机床防护门之间的碰撞风险。
