双工位自定心精密台虎钳夹持工装

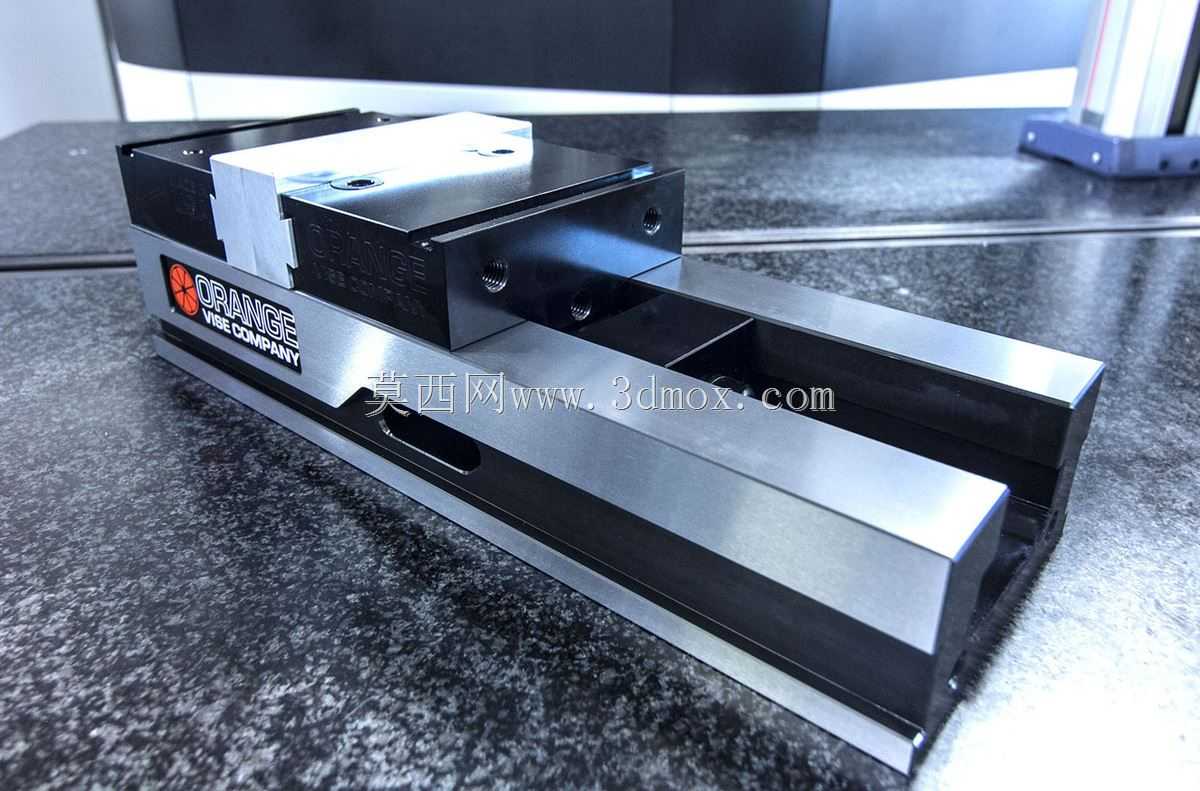

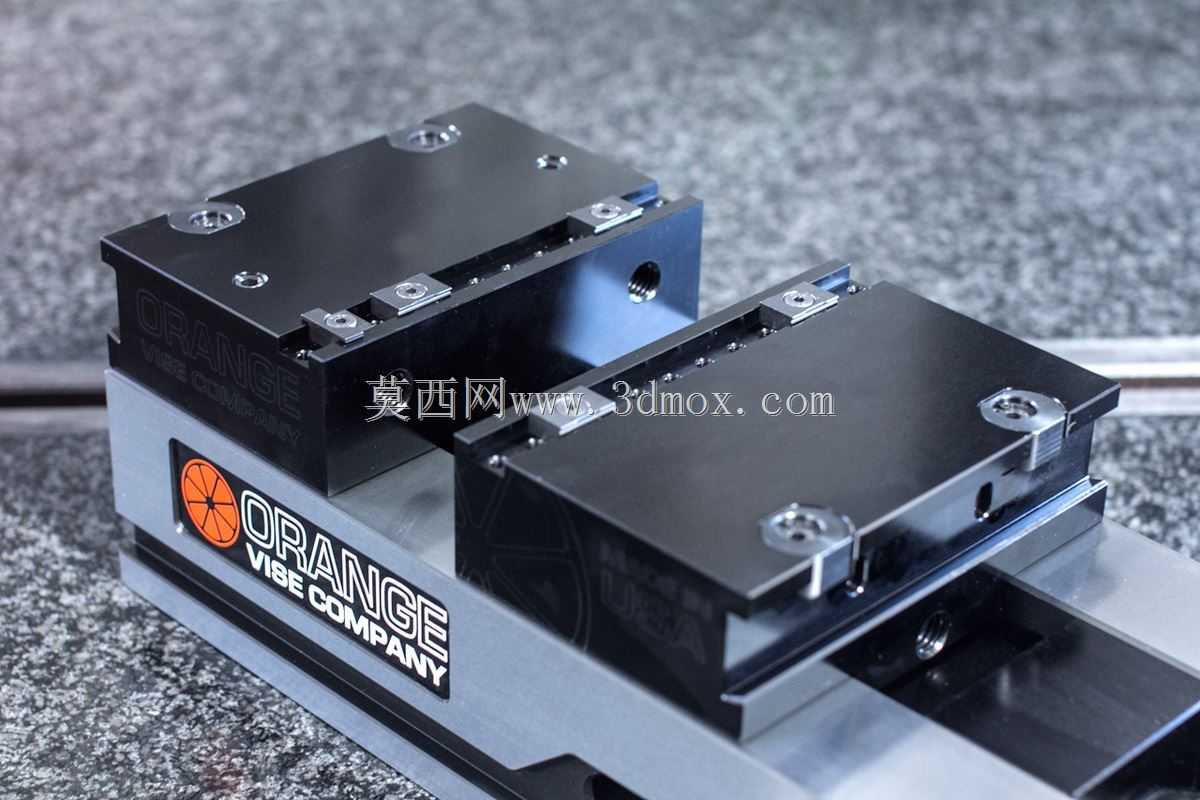

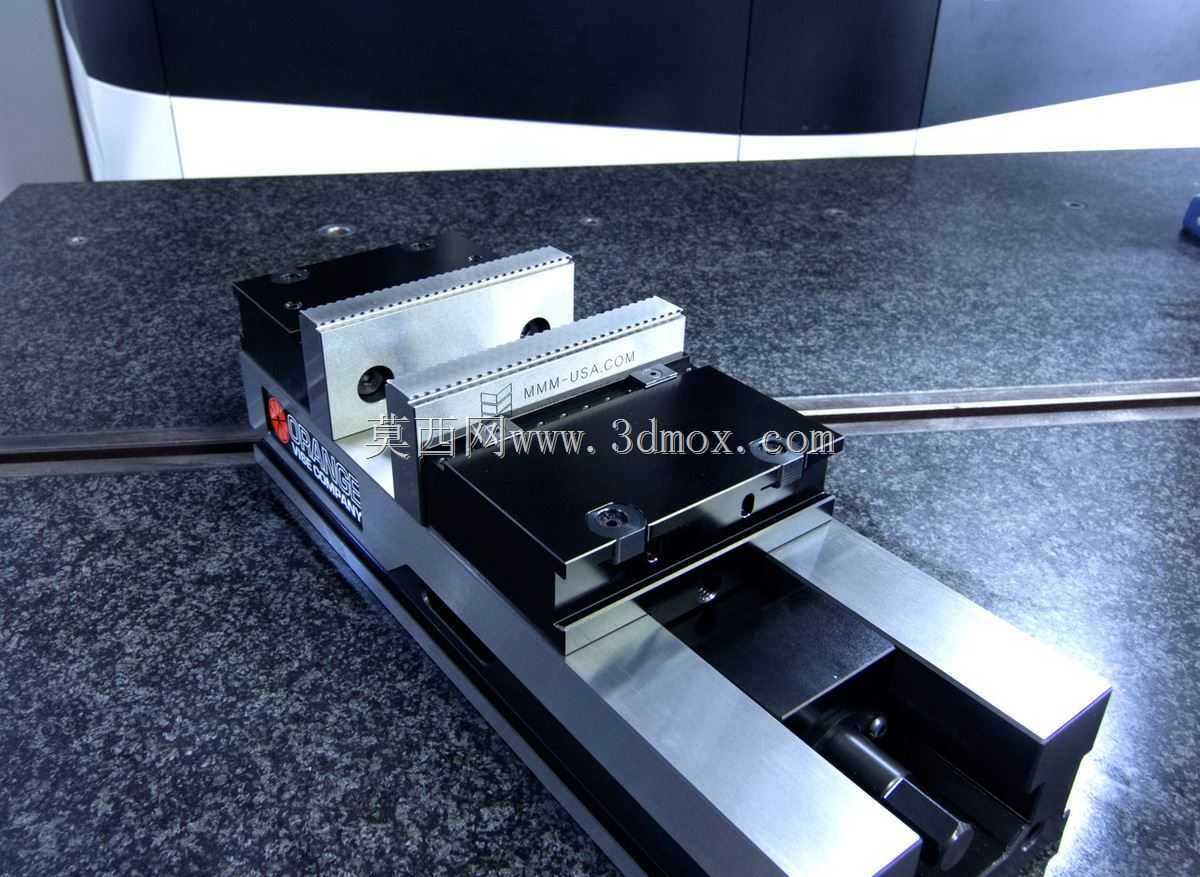

　　这套双工位台虎钳结构，面向中小批量精密机加工场景设计，核心解决传统单工位平口钳一次装夹仅能固定一件工件、换件频次高、辅助工时占比大的痛点，在立式加工中心、数控铣床、精密钻床的工作台面上使用时，可同步完成两件同规格坯料的定位锁紧，也可通过两侧钳口的独立配合，夹持长度跨距较大的长条形异形工件，适配多工序集中加工的产线节拍需求。

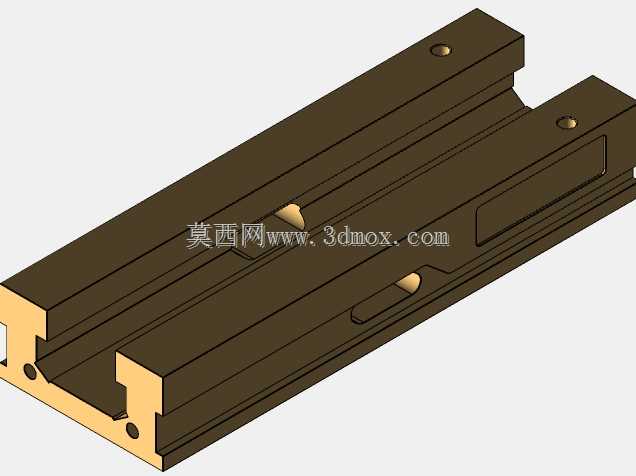

　　从实际装夹逻辑来看，底座采用整体式长条形铸铁基体结构，底部预留标准T型槽安装位，可直接匹配机床工作台的T型槽螺栓锁紧，安装边界沿钳身长度方向预留足够的压紧避让空间，底座底面做整体铣平处理，安装后平面度可控制在0.02mm以内，避免装夹后钳身翘曲导致的夹持精度丢失。底座内部集成双段导向滑轨，两个活动钳体分别沿滑轨做直线进给，滑轨面做淬硬处理，表面硬度达到HRC58-62，长期往复夹持作业后磨损量极小，导向间隙可通过侧边的镶条进行微调，补偿长期使用产生的磨损虚位。

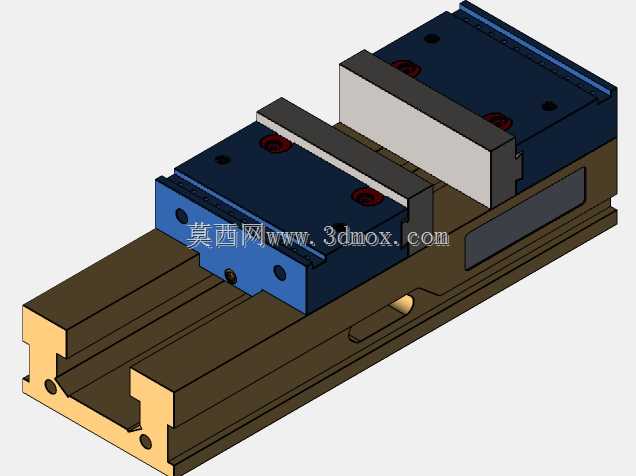

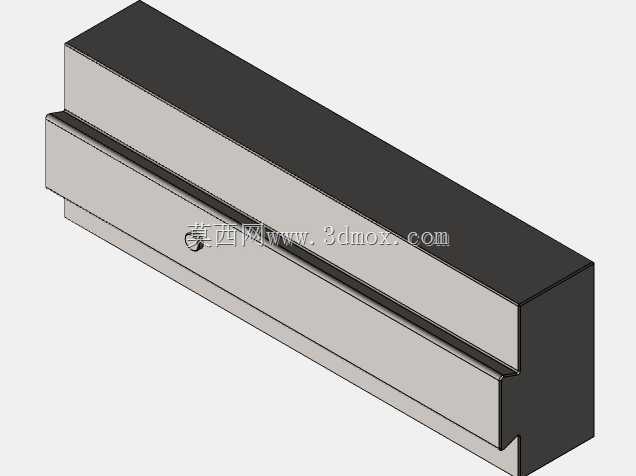

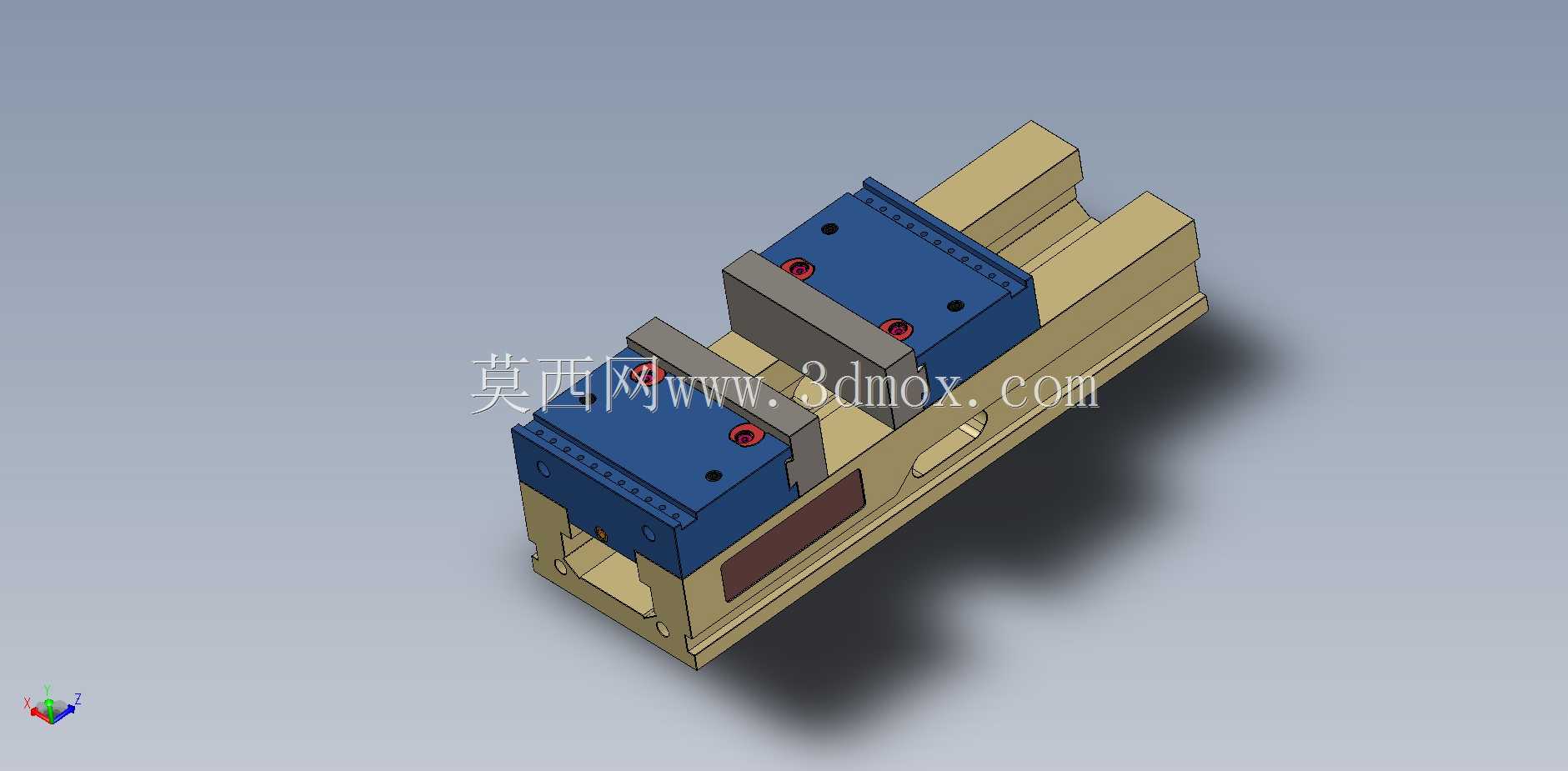

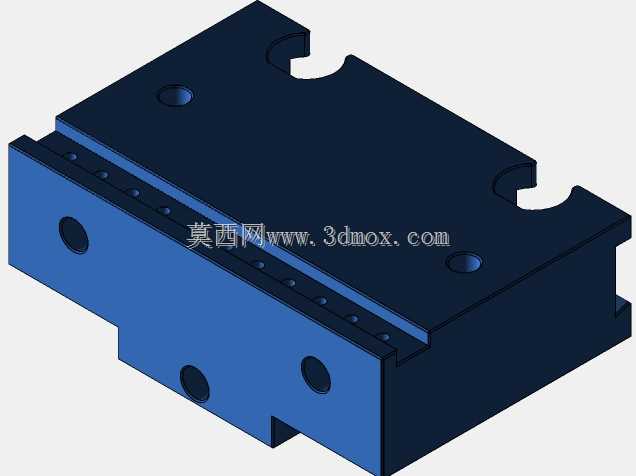

　　夹持执行部分，两侧钳体的夹持块采用模块化可更换设计，图中蓝色部件为可拆卸的软爪基体，实际生产中可根据被夹持工件的外形，更换为平口硬爪、V型圆弧爪、异形仿形爪：夹持方形坯料时使用带防滑齿纹的硬爪，夹持圆棒料时更换V型爪实现自动对中，夹持已加工完成的精密半成品时，可在软爪上镗出与工件外径匹配的夹持型腔，避免夹伤工件已加工表面。钳体的锁紧驱动采用内置丝杆结构，丝杆两端配备推力轴承，夹持施力时转动阻力小，操作人员用标准加力杆即可输出足够的锁紧力，针对重型切削工况，丝杆采用梯形螺纹设计，自锁性能可靠，铣削过程中受切削振动影响不会出现钳口松动退夹的问题。

　　设计过程中优先考虑了装夹的对中精度，两个活动钳体的进给丝杆采用联动导向布局，当夹持对称工件时，两侧钳口同步向中心收拢，工件中心自动对齐钳身的定位基准，无需操作人员反复敲打工件找正，大幅降低单件装夹的找正时间。钳身侧面预留有定位键槽，安装到机床工作台时，可通过定位键与工作台的标准槽位配合，快速确定钳身与机床X轴、Y轴的平行度，新装夹具上线的调试时间从传统平口钳的半小时级压缩到十分钟以内。

　　外形尺寸方面，钳身整体长度适配常规中小型加工中心的工作台行程，宽度方向控制在工作台T型槽的跨距范围内，钳口最大张开行程可覆盖常见的6英寸以内坯料装夹需求，双工位同时使用时，两个夹持工位的中心距经过校核，加工时刀具走刀路径不会与另一侧钳体发生干涉，刀具在两个工位之间切换移动时，安全避让间隙预留充足，不会出现撞刀风险。钳体的高度经过优化，夹持工件后工件的加工面高出钳口顶面的距离控制在合理范围，既避免钳口干涉刀具切削路径，也尽可能降低工件装夹后的悬伸长度，提升切削过程中的工艺系统刚性，减少铣削振纹。

　　在量产加工场景中，这套夹具尤其适合小型五金零件、通讯结构件、精密铝件的批量加工，一次装夹两件工件后，机床可在一个加工循环内完成两件工件的铣面、钻孔、攻丝工序，操作人员在机床切削加工的同时即可完成另一组坯料的预装准备，机床待机等待上下料的时间几乎被完全压缩，产线加工效率相比单工位平口钳可提升近一倍。针对异形工件的装夹需求，模块化钳口的设计让夹具的适配性大幅提升，不需要为每一类工件单独制作整套专用夹具，仅需更换对应钳口即可快速切换生产品种，非常适配多品种小批量的柔性加工场景。

　　结构的维护性也在建模阶段做了充分考量，丝杆、导向面、锁紧部件均预留注油孔，日常保养时可直接加注润滑脂，所有可拆卸部件均采用标准紧固件连接，钳口磨损后可单独拆下更换，不需要整体报废夹具，长期使用的维护成本更低。整体建模过程中所有配合面的公差、安装孔位、运动间隙均按照实际工装的加工装配要求设定，可直接作为工装设计的参考原型，导入加工模块后即可直接生成钳身、钳口、丝杆等零部件的加工工艺路径。
