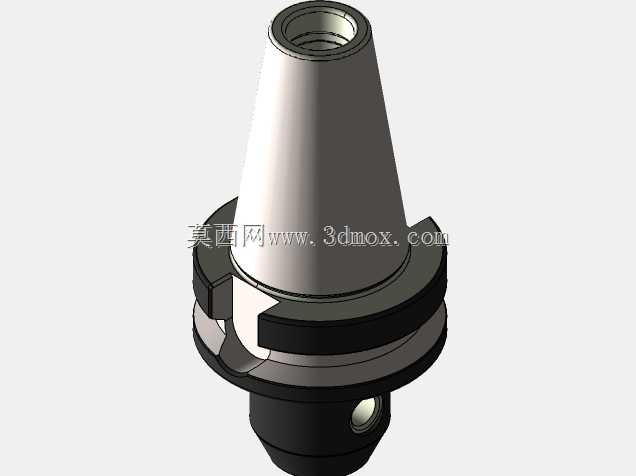

BT40锥柄ER弹性筒夹刀柄结构

　　这套BT40规格ER弹性筒夹刀柄，是立式加工中心、数控铣床主轴端最常用的刀具夹持部件，日常车间里不管是做钢件粗铣开框、铝合金型腔精修，还是钻孔、铰孔、攻丝前的预钻工序，几乎每台BT40主轴的机台刀库里面，都会配齐两三把不同夹持直径、不同悬伸长度的同系列刀柄，用来覆盖从φ1到φ16直径范围的直柄刀具装夹需求。

　　从实际装机的边界尺寸来看，这款刀柄的锥柄部分完全遵循BT40数控刀柄的标准锥度规范，7:24的锥面大端直径、锥面轴向长度、主轴端面贴合的法兰盘厚度都严格按通用互换尺寸设计，法兰盘上对称布置的两个V型驱动卡槽，刚好和机床主轴端面的拉丁键位匹配，主轴拉紧螺钉从主轴内部拉住刀柄尾部的拉钉，就能把整个锥面牢牢贴紧主轴内锥，端面法兰同时贴死主轴端面，实现锥面定心、端面承载的双重定位，换刀的时候机械臂卡在法兰外周的环形卡槽里，就能完成自动刀库的拔刀、插刀动作，不需要人工对位。

　　下端的ER夹头座部分，标注的63尺寸指的是从主轴端面到夹头螺母端面的有效悬伸长度为63mm，这个悬伸长度是车间里通用性最高的档位：既不会因为悬伸过短，导致加工深腔的时候刀柄本体撞到工件毛坯或者夹具凸台，也不会因为悬伸过长，让刀具系统的悬伸臂太长，刚性下降引发铣削振纹、让刀啃刀的问题。夹头座的内孔适配ER16规格的弹性筒夹，配套的锁紧螺母旋在夹头座外螺纹上，拧紧螺母的时候会挤压ER筒夹的外周锥面，让开了多条伸缩缝的筒夹均匀向内收缩，把插在筒夹内孔里的直柄铣刀、钻头周向抱紧，夹持同轴度可以稳定控制在0.01mm以内，高转速进给的时候刀具跳动极小，加工出来的侧壁垂直度、曲面表面光洁度都能得到保障。

　　建模的时候整个结构的配合逻辑完全按照实际加工装配关系还原：上端锥柄部分的内孔是中空的，从锥柄顶端一直通到下端夹头腔，这个内孔一方面用来穿过主轴的拉紧拉钉，拉钉通过螺纹拧在锥柄尾部的内螺纹孔里，不同机床配套的拉钉规格可以按需更换，不需要改动刀柄本体；另一方面中空结构也能减轻刀柄整体重量，降低主轴高速旋转时候的动平衡负载。锥柄和下端法兰衔接的位置做了精准的退刀槽结构，法兰外周的环形换刀槽槽宽、槽底圆角都和机械手卡爪的尺寸匹配，槽侧的两个对称驱动缺口，在主轴重切削承受大扭矩的时候，能靠键块传递扭矩，避免刀柄和主轴之间出现相对打滑转动。

　　下端夹头座的侧面，还加工了一个小的螺纹孔，这个孔一般用来安装冷却液喷嘴，或者搭配可调式的止动螺丝，部分工况下如果用带内冷的刀具，也可以从这个位置接入冷却管路，让切削液顺着刀柄内孔直达刀具切削刃，解决深孔加工的时候切渣排不出来、刀具烧损的问题。夹头座和螺母配合的外螺纹采用细牙螺纹设计，拧紧的时候进给量小，挤压筒夹的受力均匀，不会出现筒夹偏载、刀具装夹歪扭的情况，螺母的外周做了均匀分布的防滑平面，用标准ER扳手卡住就能轻松锁紧或者松开，换刀具的时候操作非常顺手。

　　在实际选型搭配的时候，这款刀柄适配绝大多数转速在8000转以内的刚性加工中心，做普通钢件铣削的时候，配合ER16筒夹夹持φ10以内的立铣刀，满刀切削吃深可以跑到5mm左右不会颤刀；如果是做铝合金高速精加工，把刀柄动平衡等级做到G2.5级别，转速拉到12000转也不会有明显的振动异响。和那种侧固式刀柄比起来，ER弹性筒夹刀柄的适配刀具直径范围更广，换不同直径的刀具只需要更换对应内孔的筒夹就行，不需要备一大堆不同孔径的刀柄，刀库占用数量少，车间工装成本更低；和热缩刀柄比起来，它不需要额外的加热设备，常温下就能完成换刀，操作门槛低，新手调机也能快速上手，日常批量生产里面的耐用度和容错率都更高。

　　建模过程中所有配合面的公差逻辑都做了还原：7:24锥面的接触面积要求达到85%以上，法兰端面和锥面轴线的垂直度控制在0.005mm以内，夹头座内锥和主轴锥面的同轴度公差不超过0.008mm，这些尺寸细节直接决定了刀柄装机之后的跳动表现，要是锥面加工精度不够，贴紧主轴之后出现局部间隙，高速转动的时候刀具跳动会直接超差，加工出来的工件孔位偏位、表面出振纹，根本没法满足精密零件的加工要求。
