步枪子弹弹头弹壳一体化结构三维造型

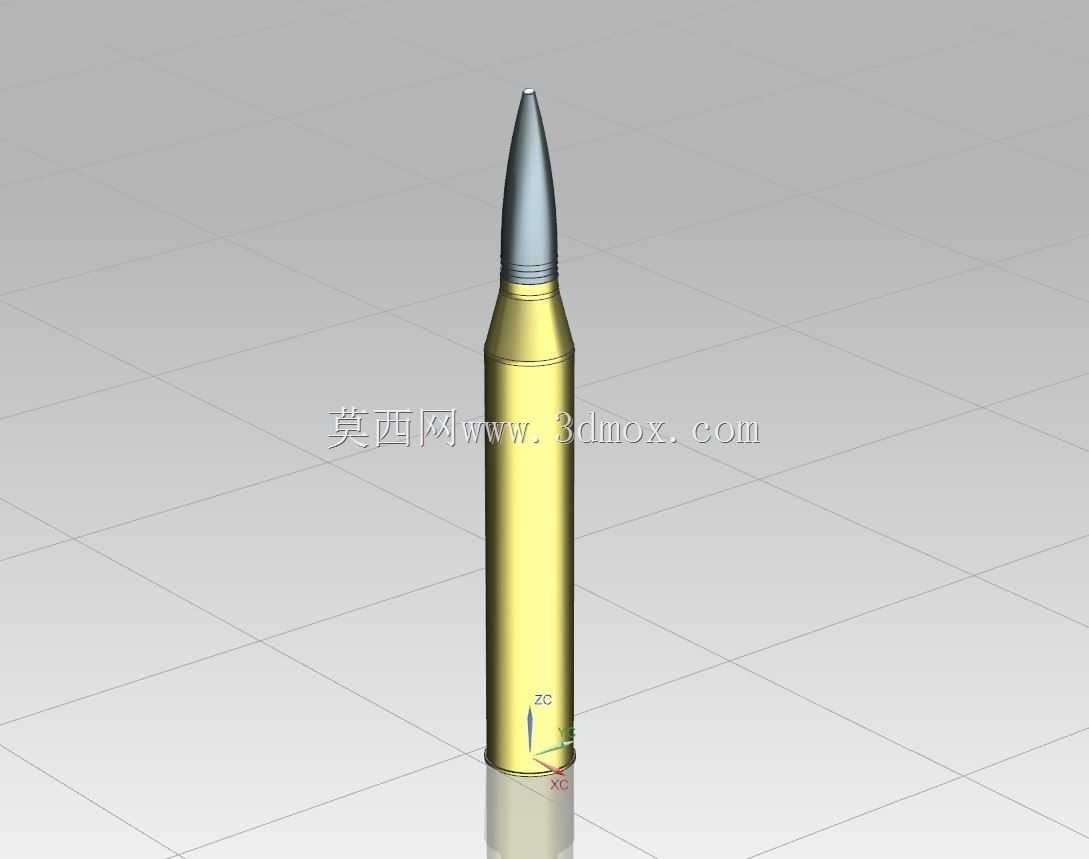

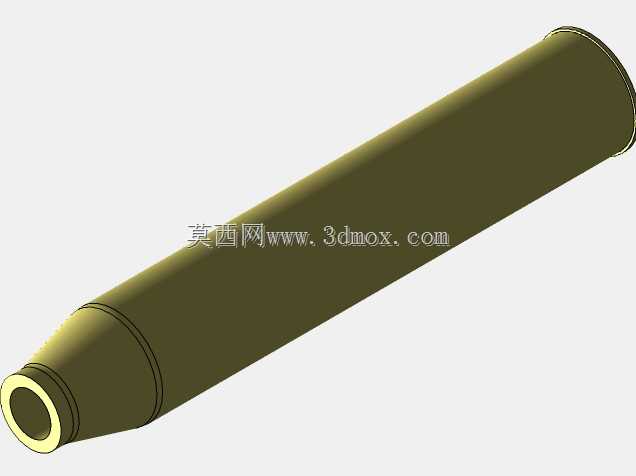

　　这套子弹三维结构造型围绕常规步枪弹药的典型回转体构型展开，建模时把弹头与弹壳作为两个核心功能件分别处理，再按同轴装配关系组合，能够清晰呈现弹药从外形轮廓到内部配合边界的完整几何逻辑。弹头部分采用尖锥加圆柱过渡的经典外形，前端为细长圆弧尖锥，用于降低飞行过程中的空气阻力，中段保留与枪管膛线配合的圆柱导引段，底部则设置与弹壳口部贴合的压装结合面；弹壳部分为瓶肩收口结构，下部是较长的直筒腔体，用于容纳发射药，上部通过斜肩平滑收窄至口部，口部内径与弹头尾部圆柱形成过盈抱紧关系，保证弹头在储存、供弹和进膛过程中不会松动脱落。

　　从实际工程用途看，这类弹药结构并不只是外观展示件，其几何关系直接对应弹道设计、膛内定位和发射可靠性。弹头圆柱段的直径需要与枪管阴线尺寸匹配，尖锥长度和圆弧半径影响气动阻力与质心位置；弹壳斜肩的角度和轴向位置决定弹药入膛后抵肩定位的精度，底缘或弹壳底部的外形则关系到抽壳机构抓壳、抛壳的动作空间。建模过程中，所有轮廓均以旋转特征为基础生成，先在过轴线的草图内绘制单侧母线，再绕中心轴回转成型，能够保证壁厚、锥度和同轴度连续一致，避免多段拼接带来的曲面错位。

　　结构设计上，弹壳外壁并非简单等直径圆筒。靠近口部的瓶肩区域承担膛内轴向定位作用，斜肩角度既要保证进膛时顺利导引，又要在闭膛后形成稳定支撑；下部筒壁则需要兼顾装药容积和发射时的承压变形。弹头与弹壳的配合段需要重点控制口部抱紧长度，过短会导致弹头固定不足，过长则可能影响击发后弹头脱离壳口的一致性。模型中对弹壳底部、口部收口、弹头圆弧与圆柱交接处均做了连续过渡处理，这些位置在真实产品中对应应力集中、模具成型和装配压装的关键区域。

　　外形尺寸与安装边界方面，整体结构严格围绕中心轴线布置，最大径向轮廓出现在弹壳筒体段，弹头最大直径与弹壳口部外径相协调，装配后不存在偏心台阶。轴向边界由弹壳底平面到弹头尖端构成，底平面是击发时承受枪机支撑的基准面，尖端则决定全弹总长；斜肩位置、弹头露出长度和弹壳口部抱紧段共同构成入膛后的关键尺寸链。在供弹路径中，弹壳筒体外径、底缘厚度和弹头尖端轮廓都会影响弹匣抱弹口、输弹斜面和弹膛导引的间隙设计，因此三维造型中保留这些边界，有利于后续进行干涉检查和机构动作验证。

　　对于三维建模从业者而言，该案例的价值在于用较少的零件体现较完整的工程约束。回转体零件看似简单，但母线尺寸、锥角过渡、同轴关系和装配压接位置都需要严谨定义；弹头尖锥不能只追求视觉尖锐，还要结合圆柱导引段形成连续外形；弹壳收口也不能仅做外观曲面，必须体现口部、斜肩、筒体和底部之间的功能分区。通过该模型可以开展装配同轴度检查、外形包络分析、供弹通道间隙校核以及剖面结构展示，也可作为军工产品结构认知、弹道外形教学和机械回转体建模训练的基础案例。
