哈斯机床品牌立体标识牌结构造型

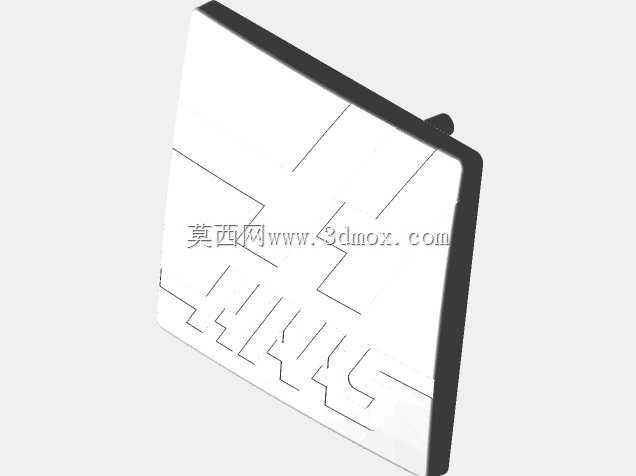

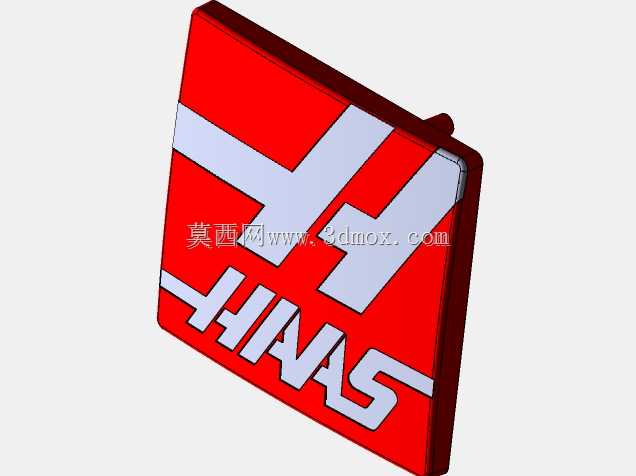

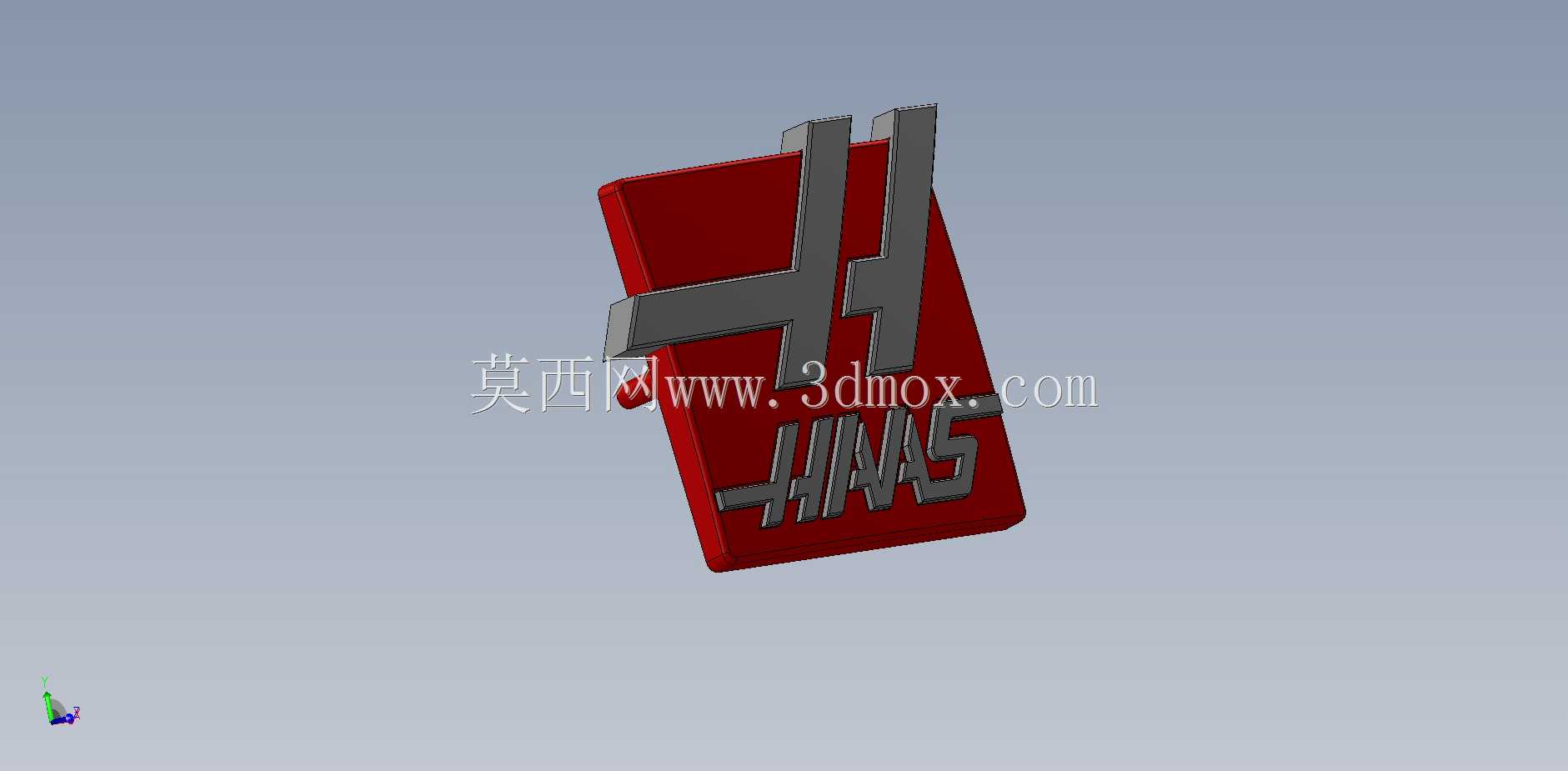

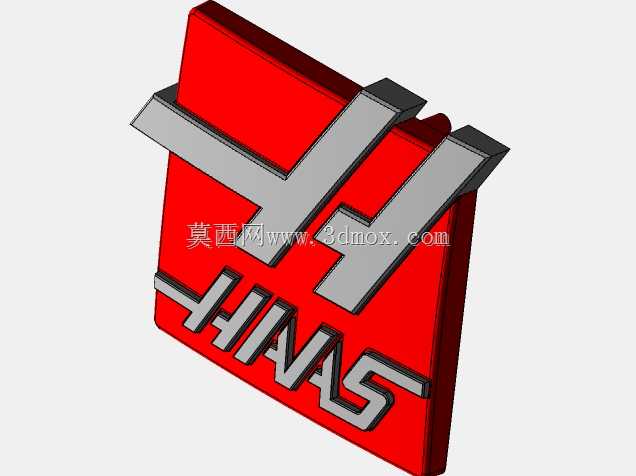

　　这款立体标识件围绕加工车间内机床设备的品牌展示需求展开结构设计，整体采用红底搭配深灰色立体字符的分层造型，主体基底为带轻微倾斜角度的矩形板件，板面预留字符嵌装定位台阶，上方的品牌图形标识与下方的HAAS字母标识均采用凸起式立体结构，字符边缘做小角度拔模斜度处理，既适配数控铣削直接加工成型的工艺路径，也可通过3D打印分层制作后拼接组装。从实际安装场景来看，这类标识件常布置在立式加工中心、数控车床的防护门外侧、设备操作台旁的立面或者车间工装展示架上，替代传统平面印刷贴纸，解决车间内切削液飞溅、油污附着、长期摩擦导致标识脱落掉色的问题。基底背板的厚度控制在8-12mm区间，凸起字符的高度设置为6-8mm，

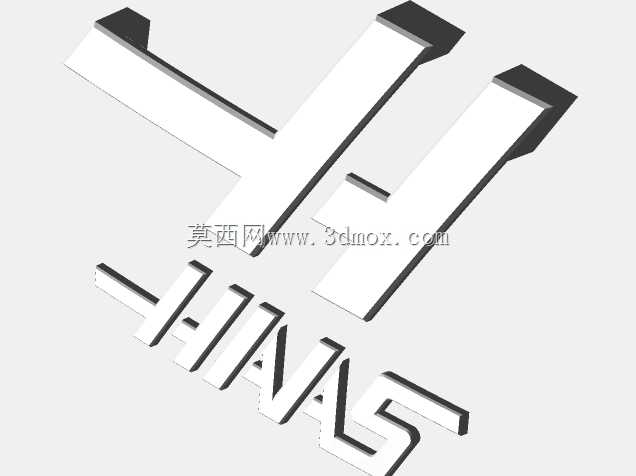

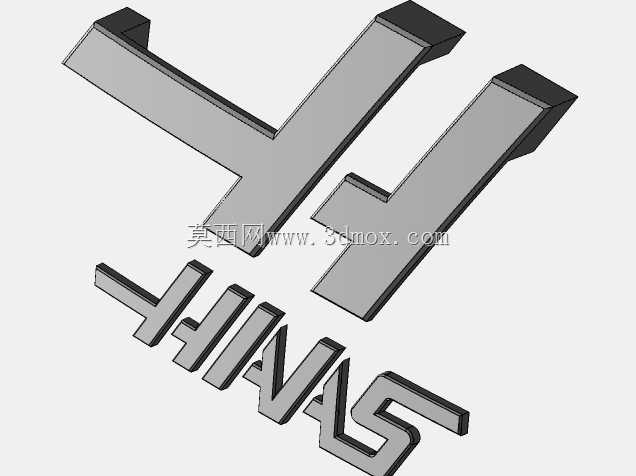

　　整体外轮廓长宽比例参照哈斯原厂品牌视觉规范设定，安装时可在背板背面预先加工沉头孔位，采用内六角螺钉直接固定在设备钣金护板上，也可在背面粘贴高强度工业双面胶，适配无钻孔需求的光洁涂装立面。设计过程中首先对品牌二维矢量标识做轮廓提取，将平面线条转换为带厚度的三维实体，图形部分的交叉竖梁与横向笔画做等宽加厚处理，保证字符凸起后各部位结构强度均匀，避免细窄笔画在受碰撞时发生断裂；基底背板的四个边角做R3-R5的圆角过渡，去除尖锐棱角，既符合车间安全防护要求，也能减少应力集中，避免板材长期受温度变化出现边角开裂。字符与背板的配合采用嵌入式定位结构，字符底部设置定位凸台，背板对应位置加工匹配的凹槽，组装时涂覆结构胶即可完成固定，

　　拼接缝隙控制在0.1mm以内，避免油污、粉尘渗入缝隙造成积垢。考虑到车间内的使用环境，标识件的材质选型可根据使用场景调整：用于设备外部固定的版本可采用6061铝合金整体铣削，红色基底做阳极氧化着色，灰色字符做喷砂氧化处理，表面耐刮擦、耐切削液腐蚀；用于展示摆件或者桌面陈列的版本可采用ABS或者PLA材质3D打印制作，后期做喷漆分色处理，成本更低且制作周期短。造型上特意将整体板面设置了微小的后仰倾斜角度，安装在设备立面时，操作人员站在常规操作位置视线可垂直正对标识面，避免平面标牌反光导致标识辨识度下降。字符的凸起高度经过实际验证，6mm的凸起高度在车间常规照明下可形成自然的侧面阴影，无需额外打光就能让品牌标识具备强烈的立体感，

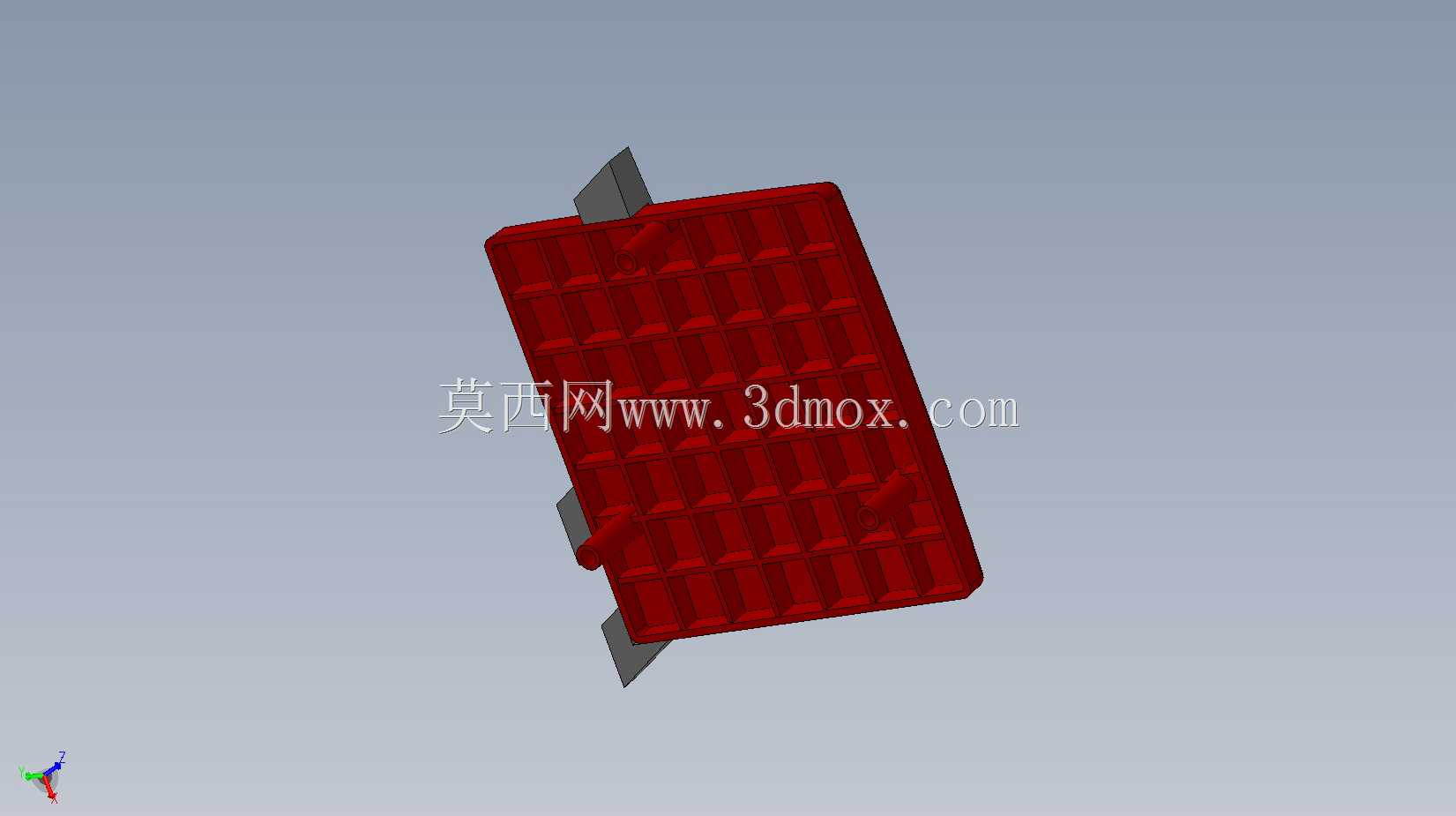

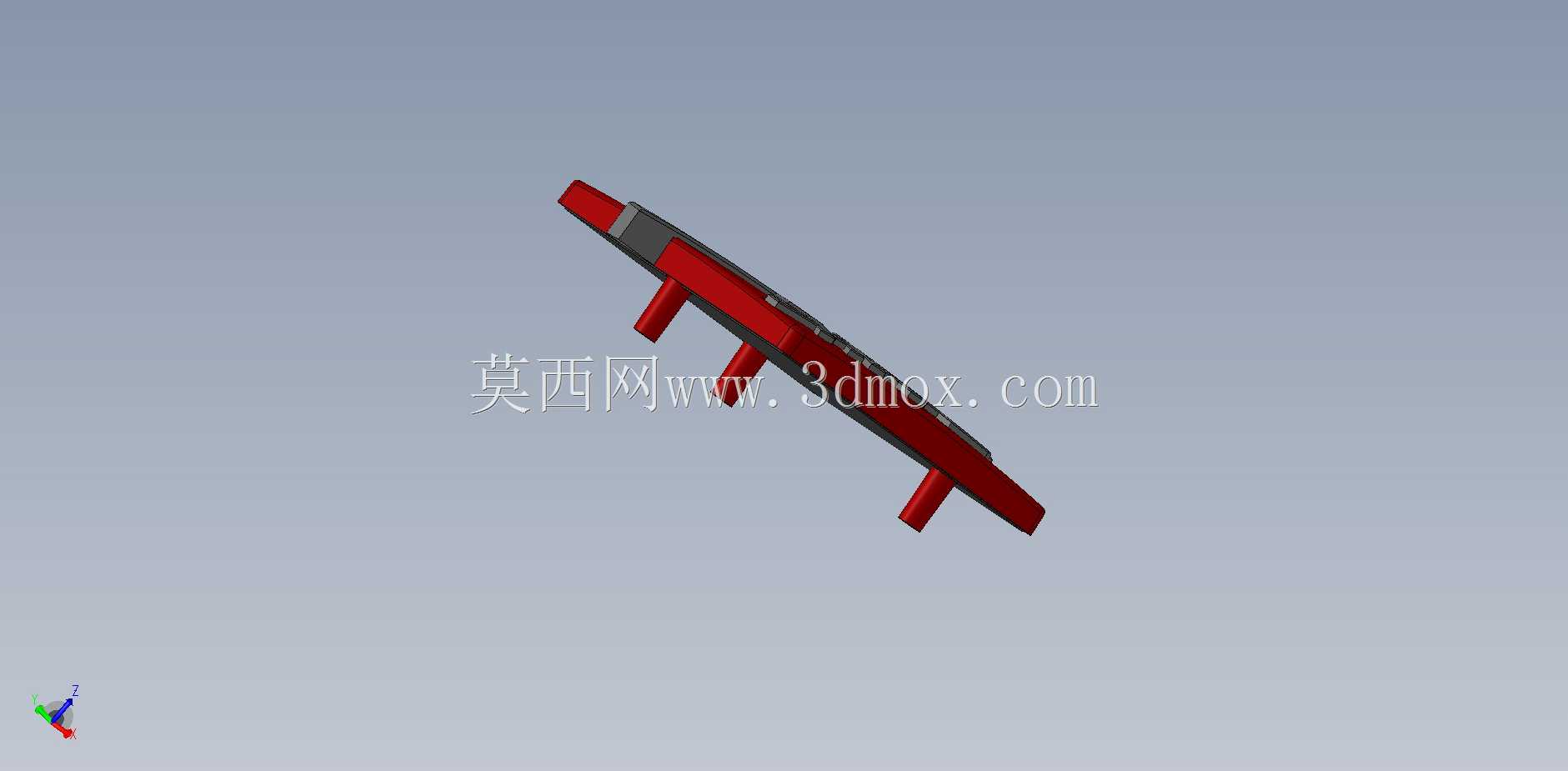

　　远距离即可清晰识别。背板背面的安装孔位采用沉头设计，螺钉安装后表面完全平齐，不会突出背板背面，保证标识件贴紧安装立面时无间隙，不会因设备运行振动出现晃动异响。针对字符内部的镂空狭小区域，建模时提前将内部圆角做放大处理，避免数控加工时刀具无法进入清角，减少后续手工打磨的工作量；如果采用3D打印工艺，字符的悬空部位添加了极小的支撑余量，打印完成后去除支撑即可得到完整的立体轮廓。整个标识件的结构没有复杂的传动或者配合部件，核心设计要点集中在品牌轮廓的三维还原、分层结构的工艺适配以及安装边界的兼容性上，既可以作为机床设备的原厂替换标识件，也可以作为车间工位的品牌装饰摆件，建模时所有特征均采用参数化驱动，后续如果需要调整整体尺寸、字符凸起高度或者安装孔位间距，只需要修改对应参数即可快速生成不同规格的衍生版本，适配不同尺寸的设备安装面。
