水平式斯特林动力发动机结构模型

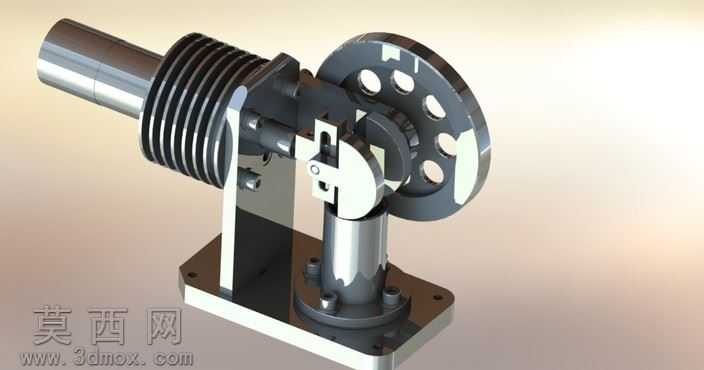

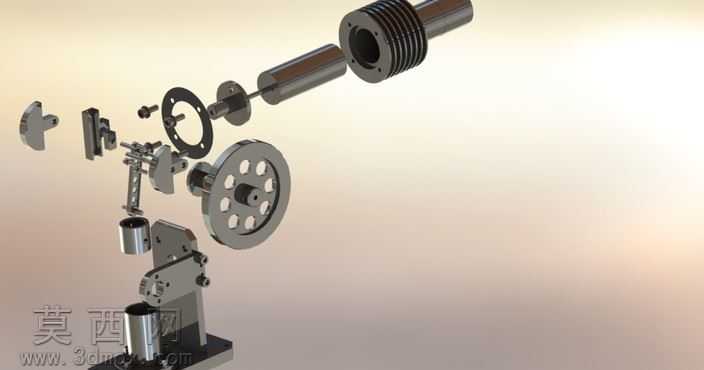

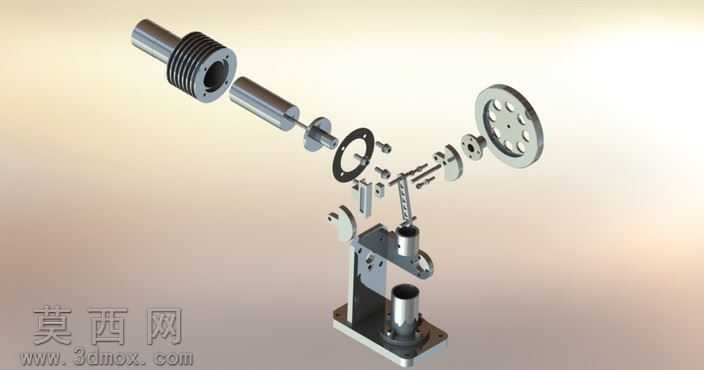

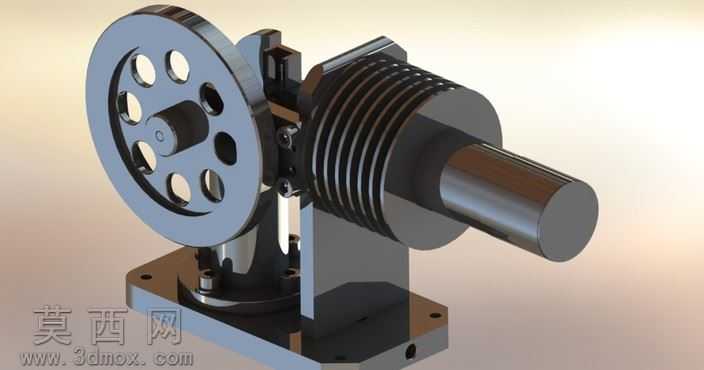

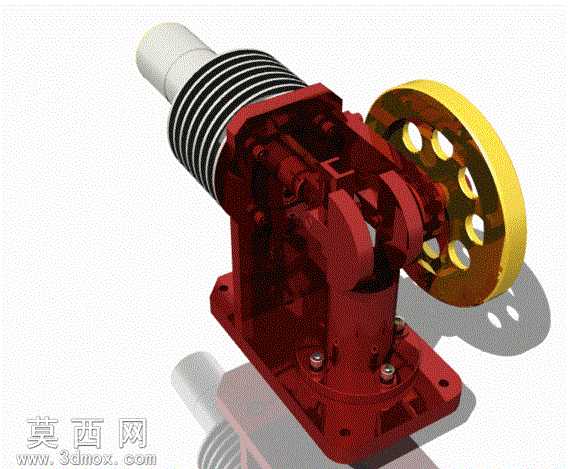

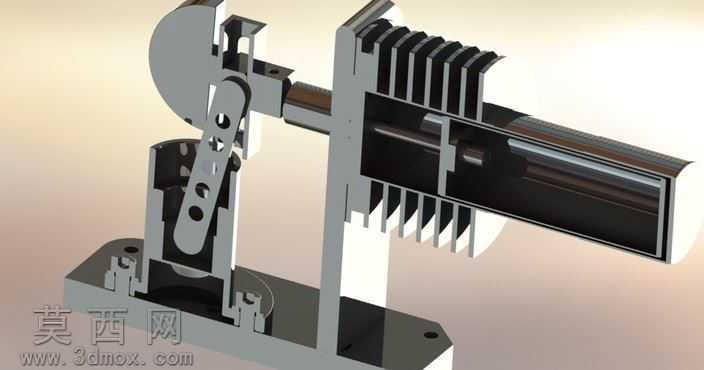

本作品为水平布局斯特林发动机的三维结构模型，建模过程严格遵循外燃式热机的真实机械原理，完整还原了该类动力装置的核心组成与传动逻辑。建模阶段首先搭建整体基准框架，确定动力气缸、置换气缸、飞轮组件、支撑机架的水平排布轴线，保证各部件同轴度与装配公差符合机械设计规范。气缸部分采用带散热鳍片的柱体结构建模，鳍片沿缸体轴向等距阵列排布，还原真实机型的散热结构特征，缸体内腔预留活塞运动的合理行程空间，活塞与缸壁的配合间隙按照精密机械装配要求设定。传动系统部分，完整构建了曲柄连杆机构、飞轮组件、联动摆臂的装配关系，飞轮采用带减重孔的轮盘结构，六个圆形减重孔沿轮盘周向均匀分布，既还原真实飞轮的轻量化设计，也保证旋转动平衡的结构合理性；曲柄与连杆的铰接部位设置了符合标准的销轴结构，摆臂与置换活塞的连接部位做了铰接限位设计，确保动力传递路径清晰可动。支撑机架采用立式立柱搭配方形安装底座的结构，底座预留安装固定孔位，立柱与缸体、飞轮支架的连接部位做了加强筋结构处理，还原金属机架的刚性支撑特征。材质渲染阶段，对散热缸体、飞轮、销轴等运动受力部件赋予金属钢材质，调整粗糙度参数呈现机加工金属的哑光金属质感，对支撑底座赋予深色金属烤漆材质，区分不同部件的材质属性；渲染时采用柔和侧光照明，突出散热鳍片的层叠结构、飞轮轮盘的孔洞轮廓以及各铰接部位的装配细节，清晰展现水平斯特林发动机从热能输入到旋转动力输出的完整结构逻辑，可用于机械原理教学、动力结构演示等场景。
